引导启动部分

bios bootloader区别

[BIOS] (硬件开机，里面有写好的固件，上电自检)↓ 读取硬盘第0扇区 → 加载到内存地址 0x7C00
[boot] （512字节以内的 MBR/bootloader阶段1）（因为只有512字节，太小了所以用了二级引导）↓ 加载并跳转到更复杂的 loader（通常是 2阶）
[loader] （多段程序，支持文件系统、内核加载等）↓ 加载操作系统内核（kernel）
[OS内核] （操作系统正式启动）

前三步是我们自己控制不了的
我的代码是从磁盘加载

启动流程（x86 BIOS 启动）：

这个第0扇区的代码需要自己去写
首先Bios上电自检，然后将磁盘的第一个扇区512字节放入到内存地址0x7c00,检查是否以0x55 0xaa结束，从而判断这是否是有效的MBR
，如果是的话就进行引导

bios

1. 加电启动（Power On）
2. BIOS 执行 POST（Power-On Self-Test）
3. 搜索可启动设备（硬盘、U盘、光盘…）
4. 找到启动设备后：
   • 读取该设备的 第 1 个扇区（LBA 0，大小 = 512 字节）
   • 把它加载到内存地址 0x0000:0x7C00（实地址 = 0x7C00）
5. 检查最后两个字节是否为 0x55AA（有效的引导扇区签名）
6. 如果正确 → 跳转到 0x7C00 执行

在 BIOS 启动模式中，BIOS 会将硬盘的 第 0 扇区（MBR）加载到 0x7C00，并从那里开始执行。

读取磁盘又两种方式
一种是int13(bios）
一种是LAB（复杂一点，在loader中实现）

x86在上电后自动进入实模式，1m内存 无分页机制 寄存器也只能用16位
但是1m内存的话要访问完需要20位地址，我们就是将段基址<<4+偏移构成20位
段基址的值是存在CS/DS/SS/ES/FS/GS（段寄存器）中
这个实模式下1M大小的内存映射情况：

我的boot是在start.s中写的
boot的初始化： 主要就是将段寄存器先赋初值0，简化代码，栈顶指针赋值0x7c00，表示我的boot在0x7c00地址以下的栈区，大概30kb左右是满足这个大小的
boot跳转到loader二级引导：

读取多个磁盘加载到内存地址上：用了bios中断向量表 0x13 从第一个扇区开始 分配64个扇区（大概32kb) 如果读取磁盘正确后进入C环境并跳转到loader（jmp或者call)

.extern C函数名字（boot的一个跳转函数）

boot_loader

cmake的链接器表示我loader 加载到0x8000的地址,start.s放在cmake加入的工程文件的最开头，这样就可以保证加载到0x8000时在start.s

因为512字节显然比较小，没办法完成这么多功能，所以我做了一个二级引导
1.内联汇编显示字符串
2.检测内存容量 0x15（boot_info)

检测10块可用内存区域

3.切换进保护模式

实模式的限制

1.只能访问1MB内存，内核寄存器最大为16位宽
2.所有的操作数最大为16位宽
3.没有任何保护机制
4.没有特权级支持
5.没有分页机制和虚拟内存的支持

如何切换进保护模式

首先保证过程原子性，禁用中断，然后打开A20地址线让其访问1m以上的内存地址，然后初始化加载GDT表保证开启保护模式寄存器值正常，再设置CR0 PE位，开启保护模式。

这个禁用中断的函数我也写了一个函数，保存关中断前的各个寄存器的状态（eflags等），完成实模式到保护模式切换后恢复到原来的状态，这个函数再后面的也可以用到。函数中我也用到了内联汇编函数 sti cli进行开关中断.

加载kernel到内存地址1M

在loader中实现LAB读取磁盘，（一次两字节读取）（通常512字节一次性读取）

#define SYS_KERNEL_LOAD_ADDR		(1024*1024)		// 内核加载的起始地址（此时打开了A20地址线和保护模式，可以访问1M以上空间
static void read_disk(int sector, int sector_count, uint8_t * buf)

名称	含义	单位
sector	起始扇区号（LBA）	扇区（512 字节）
sector_count	连续读取的扇区数量	扇区（512 字节）

创建kernel文件夹，同样cmake设置起始位置1M


栈的作用：C的局部变量，函数调用中的参数
在保护模式下 push pop的一个栈都是4个字节
esp是栈顶指针 ebp相对比较固定。ESP 指向当前栈顶，EBP 保存的是上一个调用帧的基地址（上一个函数的栈底基准）

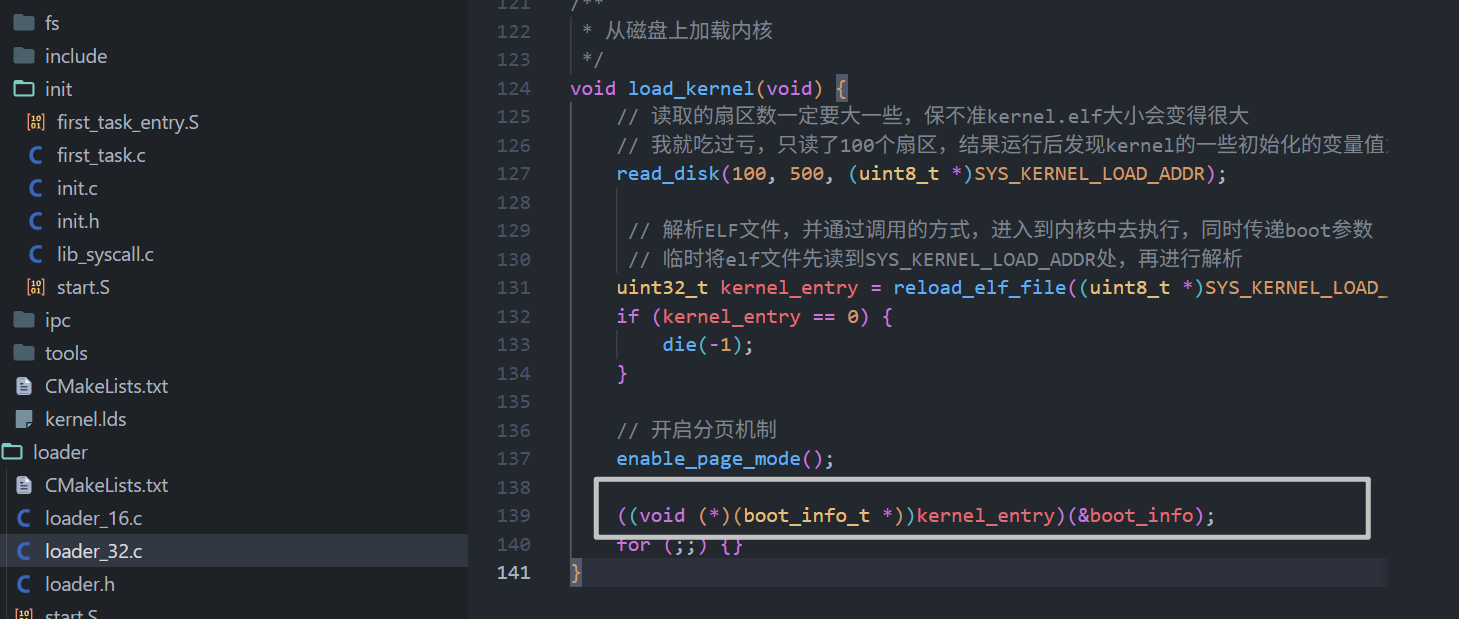

我在loader32.c中写了 ((void (*)(boot_info_t *))kernel_entry)(&boot_info); 然后进入kernel1M地址，

		push %ebpmov %esp, %ebpmov 0x8(%ebp), %eaxpush %eaxcall kernel_init

取出boot_info参数传给kernel_init函数void kernel_init (boot_info_t * boot_info)（函数指针） 我没用全局变量不依赖任何外部状态，bootloader 和 kernel解耦，可移植性强。

我再讲解下这个loader的这个函数指针：（为了跳到kernel_entry（裸地址0x100000）并传入参数boot_info

部分	解释
void (*)(boot_info_t *)	一个函数指针类型，指向接受一个 boot_info_t * 参数、返回 void 的函数
(void (*)(boot_info_t *))kernel_entry	把 kernel_entry 强制转换为这种函数指针类型
((...))(&boot_info)	把这个函数指针当成函数调用，传入参数 &boot_info

加载内核映像文件

改一下kernel.lds和loader32.c中跳转到kernel的函数指针的裸地址改一下0x100000 改为0x1000

elf

elf更小，并且可以进行权限设置。
elf是一种通用的可执行文件格式，操作系统内核是程序逻辑，elf是其封装形式，方便bootloader加载执行。
这个elf文件是我的c、汇编写的内核编译出来的最终可执行映像。

查看手册把elf_header和program_header的结构放在elf.h中
在loader32.c中写了一个加载elf的函数，首先要进行魔术验证，0x7F ‘E’ ‘L’ 'F’开头，判断其是否合法。将elf里面的内容提取到指定的物理地址，做好初始化（比如bss通常是未初始化的参数，初始化为0），最后跳转到elf的入口地址（return elf_hdr->e_entry;）。然后将e_entry这个elf入口地址作为loader的跳转地址（刚刚我们改的裸地址就可以改成e_entry）
从而跳转到kernel内核。

一些基础知识

链接脚本与代码数据段

先看一个具体的

有下面的一个顺序

为什么会这么放呢？
下面是一个测试



当我们建立了kernel.lds就不用在每个文件夹下的cmake -text进行设置 告诉编译器这些分别放在哪

创建GDT表

段描述符 结构的主要是和cpu有关，就放在kernel的include文件下cpu.h里面。
GDT表就放在cpu.c中

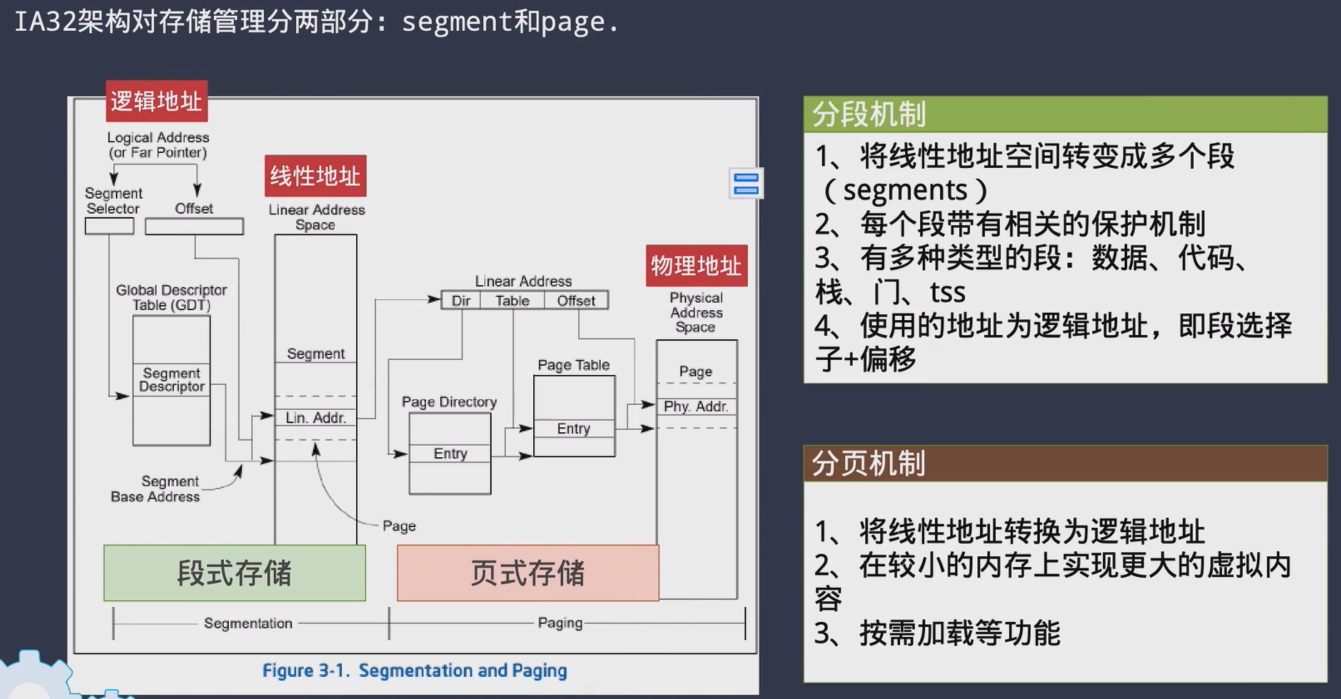

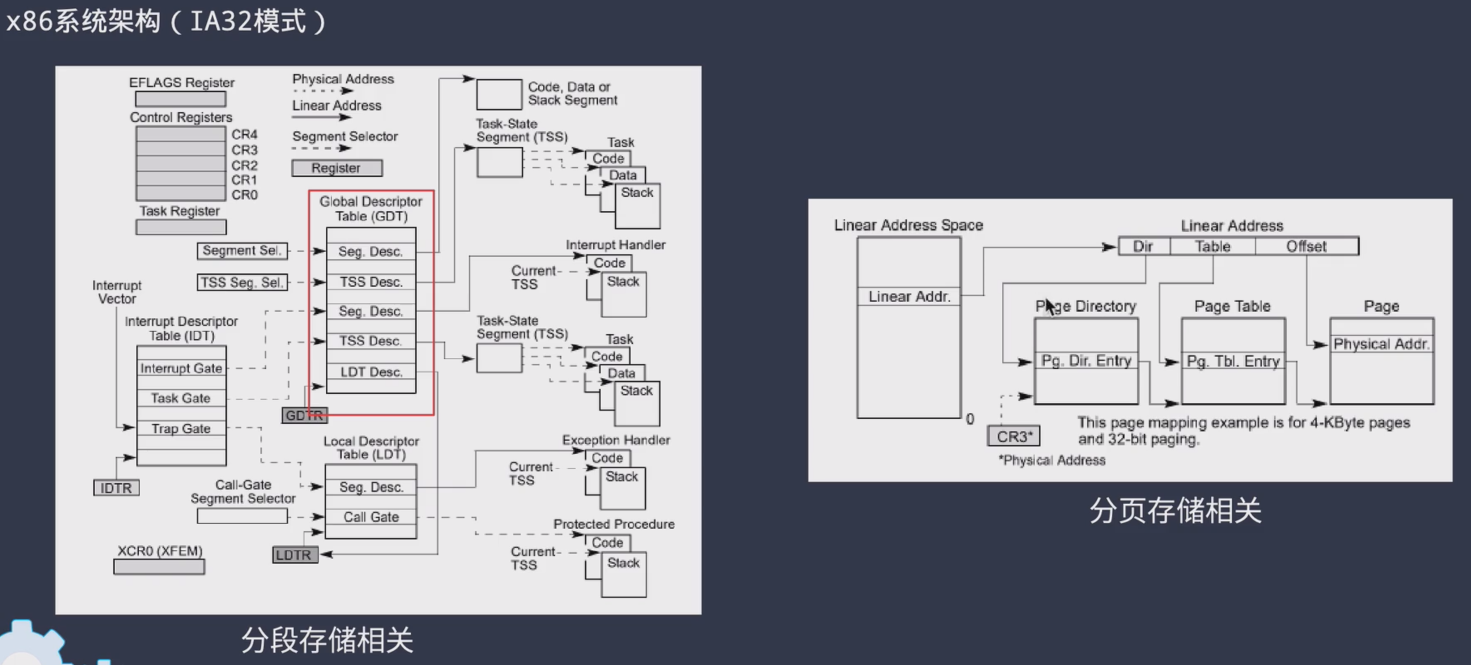

段页式内存管理

我们先关注分段存储

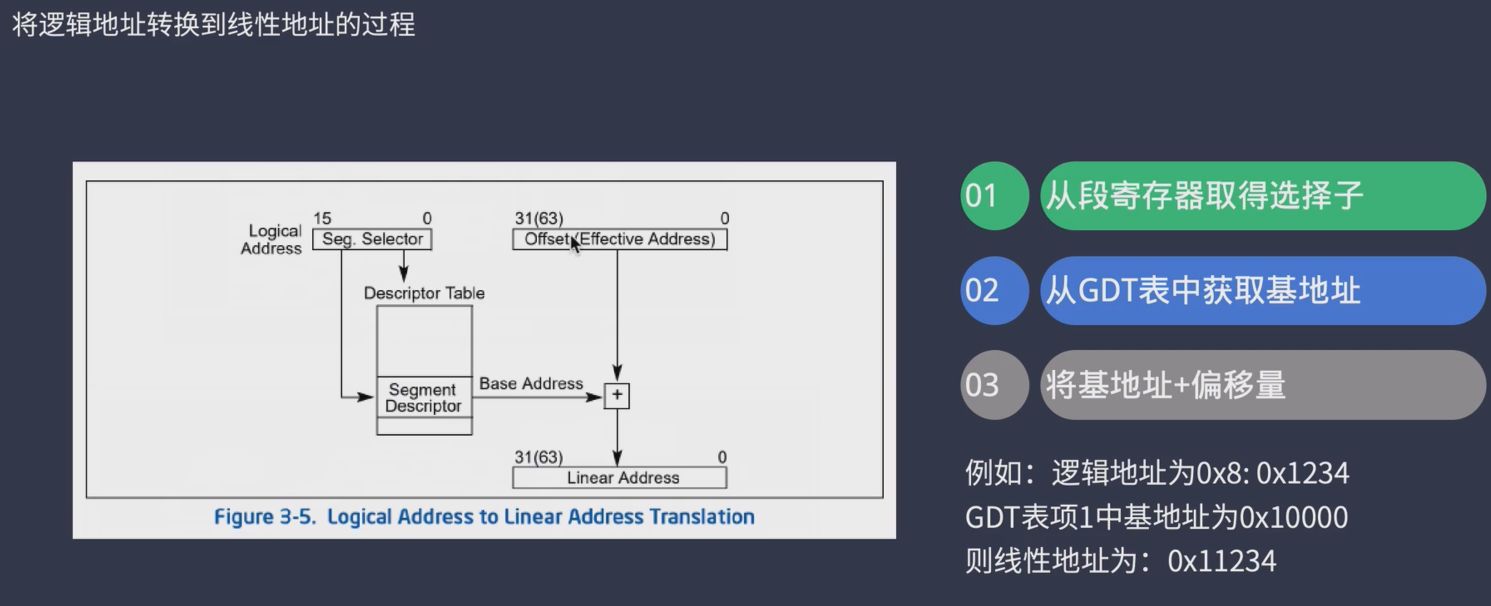

段页式内存管理第一部分：逻辑地址 → 线性地址

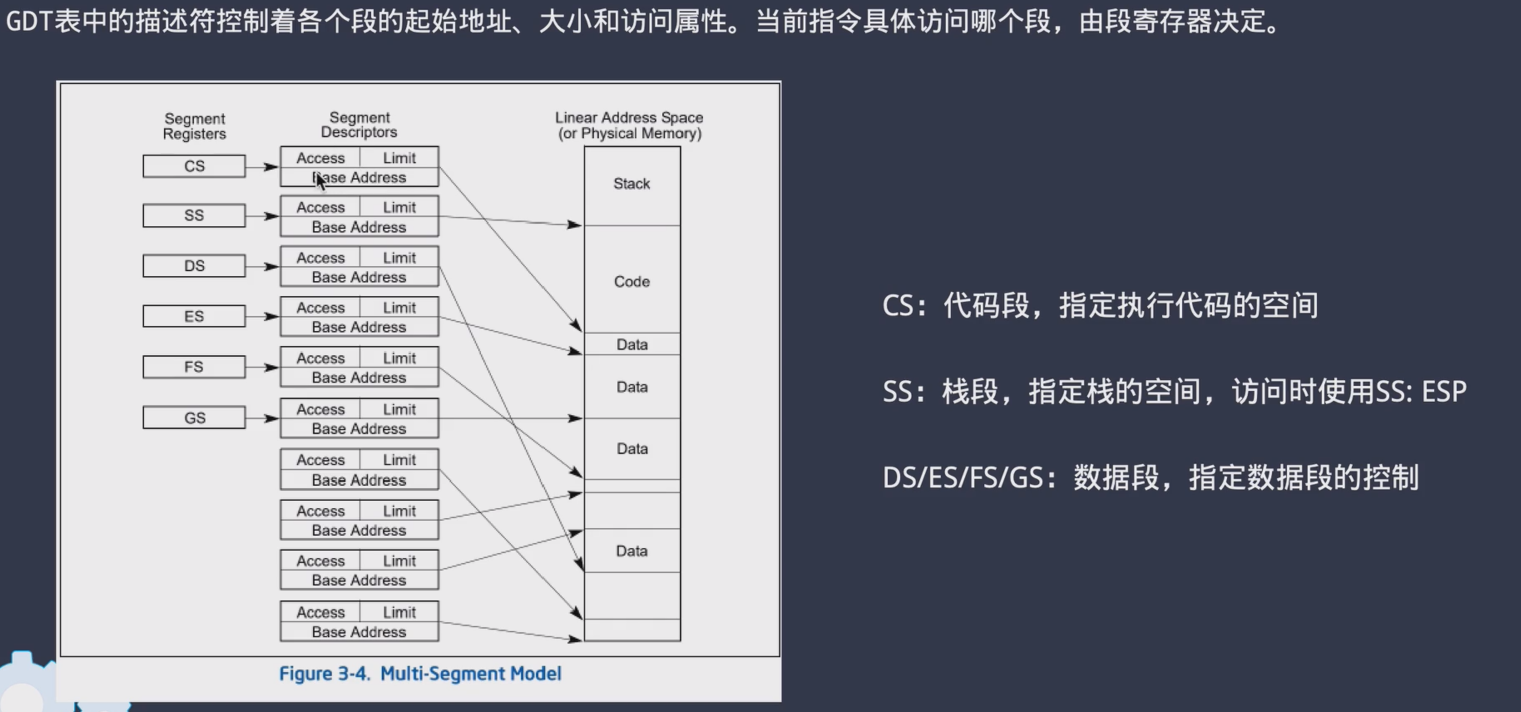

我采用的是平坦模型（base address = 0,offset的limit可以覆盖整个4GB空间），选择子在GDT查表得到基地址，然后和偏移量相加得到线性地址。
换而言之：线性地址 = offset （因为 base = 0）

但是我仍需要设置GDT表：

gdt:（参考下面段描述符).quad 0                       ; 空描述符.quad 0x00CF9A000000FFFF      ; 代码段：base=0, limit=4GB.quad 0x00CF92000000FFFF      ; 数据段：base=0, limit=4GB

其中limit有20位（高 4 + 低 16），虽然 limit 字段最大只能表示 0xFFFFF（1MB），但段描述符中还有一个 “粒度位（G bit）”，它决定 limit 的单位是字节还是 4KB。如果是4KB*1MB=4GB 因此段限长可以设置为4GB，从而实现平坦系统。

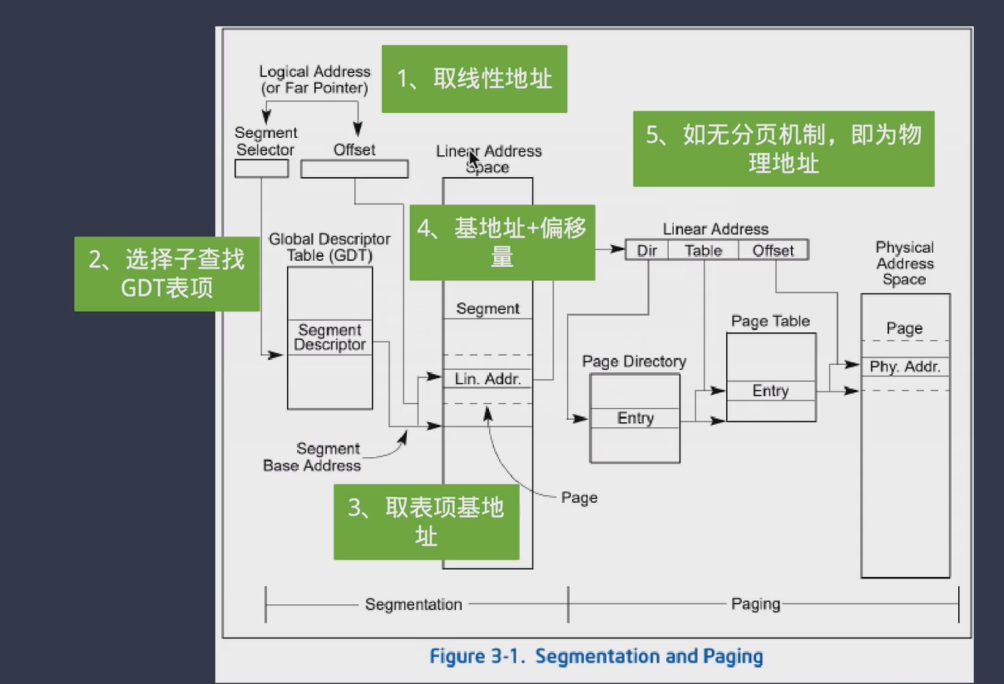

总结一下内存访问整体流程：

下面是对段描述符，GDT结构 处理上的详细介绍：

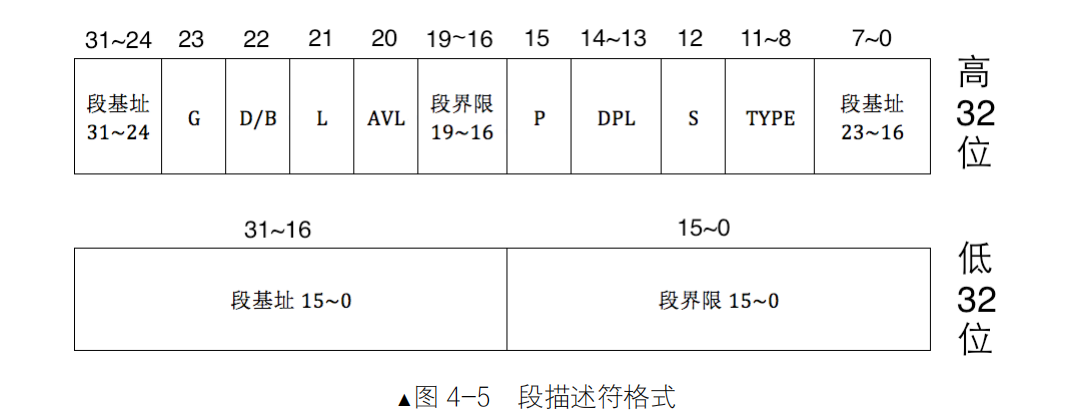

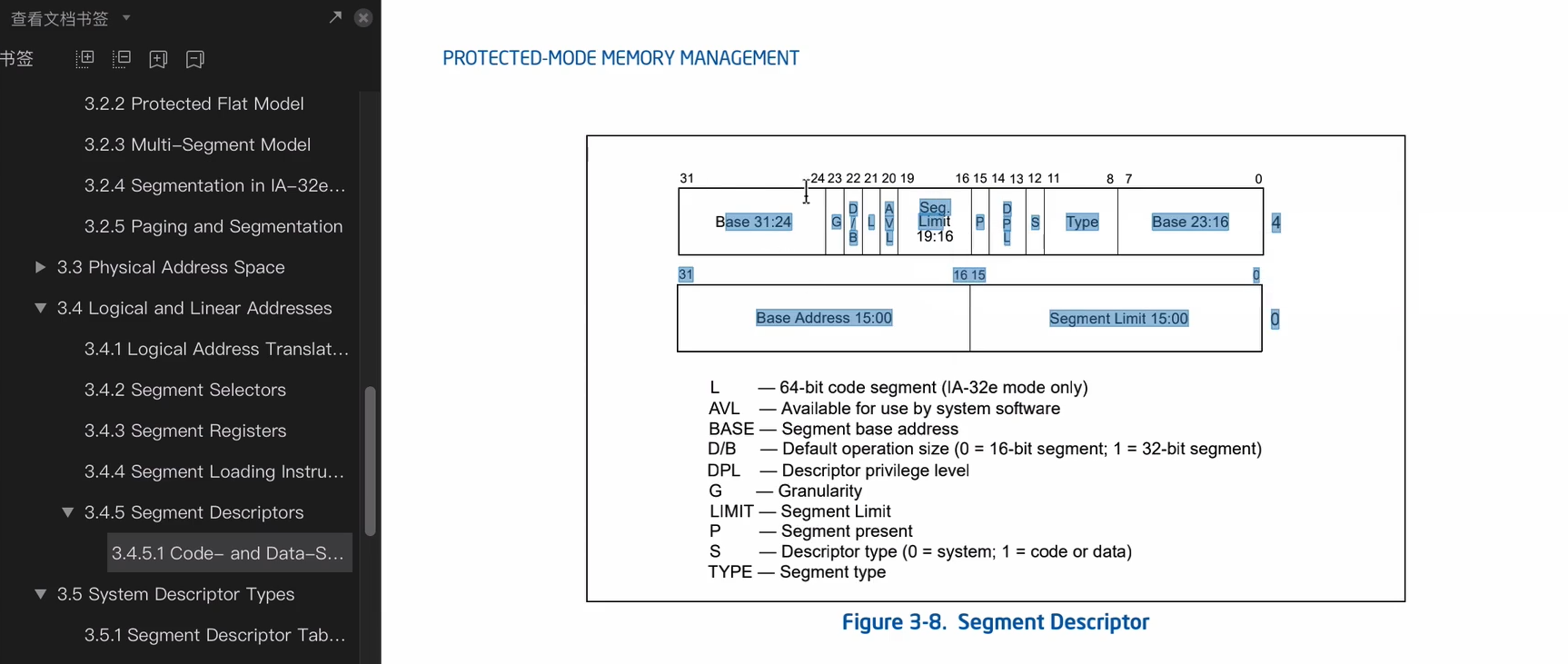

段描述符：

/*** GDT描述符（其实就是段描述符）*/
typedef struct _segment_desc_t {uint16_t limit15_0;uint16_t base15_0;uint8_t base23_16;uint16_t attr;uint8_t base31_24;
}segment_desc_t;

主要分成三个部分limit base attr

/*** 设置段描述符*/
void segment_desc_set(int selector, uint32_t base, uint32_t limit, uint16_t attr) {segment_desc_t * desc = gdt_table + (selector >> 3);// 如果界限比较长，将长度单位换成4KBif (limit > 0xfffff) {attr |= 0x8000;limit /= 0x1000;}desc->limit15_0 = limit & 0xffff;desc->base15_0 = base & 0xffff;desc->base23_16 = (base >> 16) & 0xff;desc->attr = attr | (((limit >> 16) & 0xf) << 8);desc->base31_24 = (base >> 24) & 0xff;
}/*** 然后利用set函数初始化GDT*/
void init_gdt(void) {// 全部清空for (int i = 0; i < GDT_TABLE_SIZE; i++) {segment_desc_set(i << 3, 0, 0, 0);}//数据段segment_desc_set(KERNEL_SELECTOR_DS, 0x00000000, 0xFFFFFFFF,SEG_P_PRESENT | SEG_DPL0 | SEG_S_NORMAL | SEG_TYPE_DATA| SEG_TYPE_RW | SEG_D | SEG_G);// 只能用非一致代码段，以便通过调用门更改当前任务的CPL执行关键的资源访问操作segment_desc_set(KERNEL_SELECTOR_CS, 0x00000000, 0xFFFFFFFF,SEG_P_PRESENT | SEG_DPL0 | SEG_S_NORMAL | SEG_TYPE_CODE| SEG_TYPE_RW | SEG_D | SEG_G);// 调用门gate_desc_set((gate_desc_t *)(gdt_table + (SELECTOR_SYSCALL >> 3)),KERNEL_SELECTOR_CS,(uint32_t)exception_handler_syscall,GATE_P_PRESENT | GATE_DPL3 | GATE_TYPE_SYSCALL | SYSCALL_PARAM_COUNT);// 加载gdtlgdt((uint32_t)gdt_table, sizeof(gdt_table));
}

其中selector >> 3才能表示GDT的索引，因为选择子selector 是16位，结构包括 Index（段描述符索引）、TI（表选择标志1位）和 RPL（请求者特权级2位），所以通过选择子查找GDT中的索引需要右移3位。

有的同学可能会疑惑，进入保护模式CS/DS/SS等端寄存器不是从16位变成32位了吗？
事实上每个段寄存器（如CS、DS、SS、ES、FS、GS）在保护模式下实际上分为两部分，其中“隐藏部分”，保存了段基址、限长、权限等完整段描述符信息，这部分可能是32 位甚至 64 位。

部分	说明
可见部分	16 位选择子（selector）
隐藏部分	段描述符缓存（base、limit、access rights）

显示字符串

bios中断向量表中来显示

0x10

内联汇编来显示

也是用的bios中断进行显示的
