一、概述

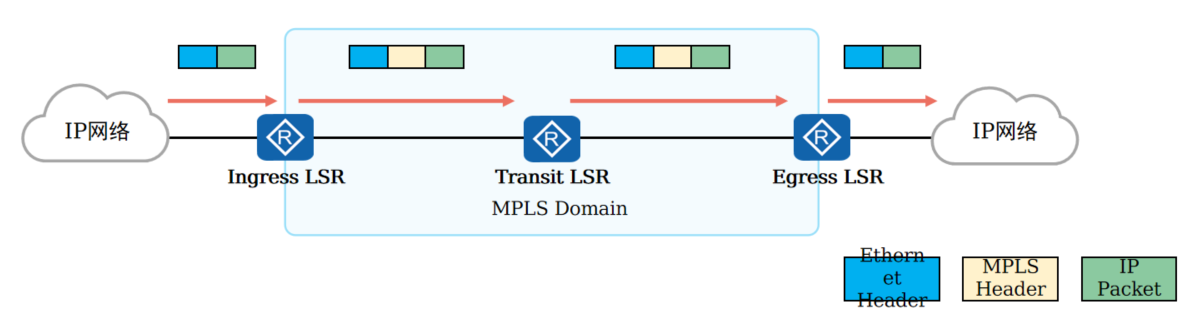

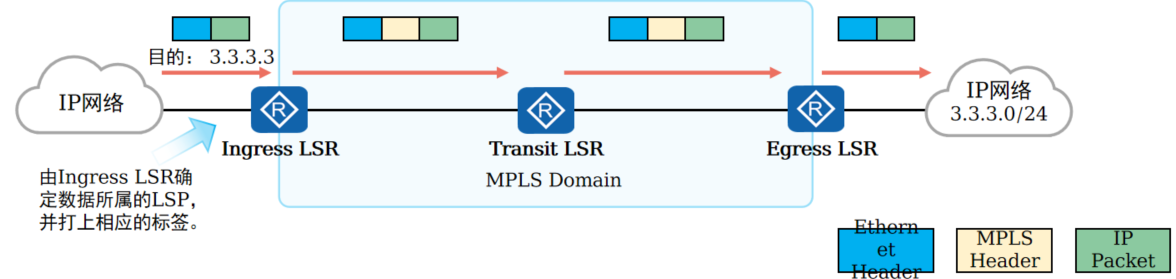

        上一章我们已经介绍过,LSP是MPLS报文在MPLS网络中转发时经过的路径,可以看作是由报文传输方向节点为对应FEC分配的MPLS入标签组成的,因为每台设备上为每个FEC分配的入标签是唯一 的，并与由下游节点为本地节点上该FEC分配的出标签建立映射关系， 所以入标签确定后即可确定唯一的转发路径。LSP仅用于指导报文从 MPLS 骨干网入节点（Ingress）到达出节点（Egress）之间转发的路 径，不包括骨干网外的转发，所以LSP可以看成是入节点到出节点之间 的通信路径。

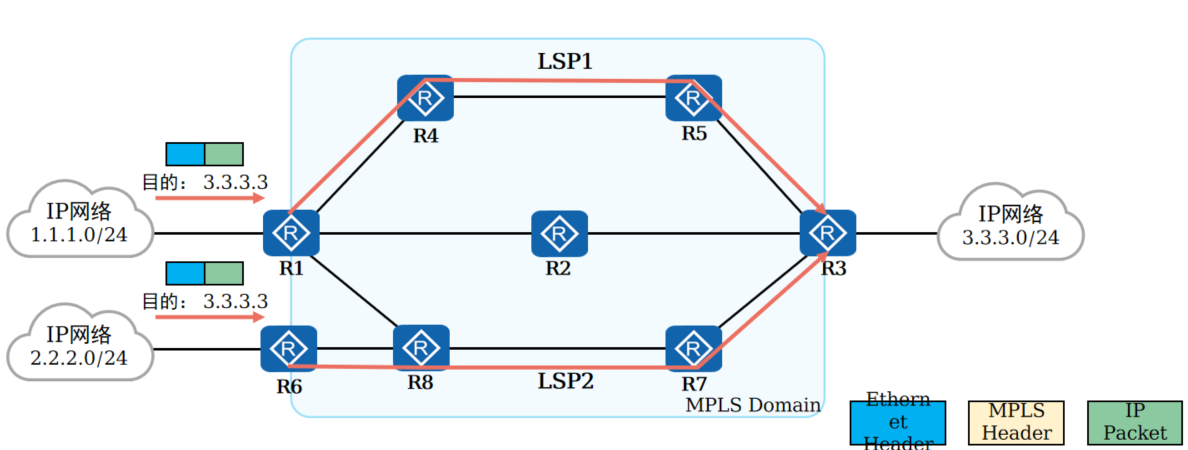

        LSP是由途经节点分段建立的，路径中各节点上为某FEC建立的 LSP串联起来就是对应FEC的整条LSP。各节点上建立的LSP是由入标 签，对应映射的出标签以及下一跳来确定转发路径的。像IP路由中从 当前节点到达某目的网段可能有多条IP路由路径一样，在MPLS网络中 从当前节点到达某FEC也可能会建立多条不同的转发路径（绑定多个不 同的出标签、出接口和下一跳），但在同一时刻只有一条路径是最 优、有效的。只有这条路径会进入到LFIB中。

        MPLS中的LSP可以通过在各节点上静态配置标签来建立，也可以 通过一些协议为节点动态分配标签来建立。静态LSP类似于静态路由， 需要管理员在每个节点上分别手工配置，动态LSP相当于动态路由，是 由标签分配协议为节点动态分配标签。下面分别予以介绍。

二、LSP建立原则

        当网络层协议为IP协议时，FEC所对应的路由必须存在于LSR的IP路由表中，否则该FEC的标签转发表项不生效。

        LSR用标签标识指定FEC，所以该FEC的数据被发送至LSR时，必须携带正确的标签，才能被LSR正确的处理。

• 对某一FEC，设备上存在进（In）标签和出（Out）标签，分别表示该FEC的数据接收时和发送时所携带的标签。

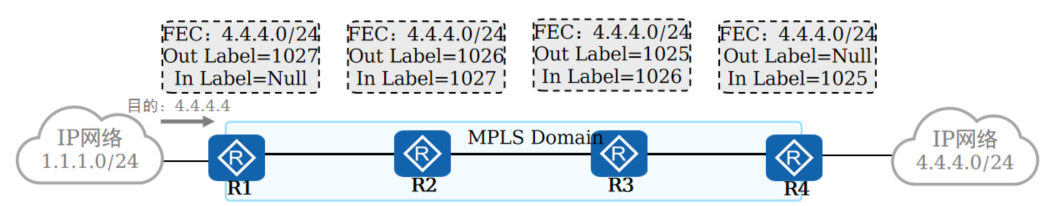

• 以R2转发到4.4.4.0/24的数据为例，R1为R2的上游（Upstream）LSR，R3为R2的下游（Downstream）LSR。为确保标签报文能被正确的处理和转发，那么R1发给R2的报文所携带的标签与R2上绑定到4.4.4.0/24的相同，即R1的出标签等于R2的入标签。同理，R2关于4.4.4.0/24这条FEC的出标签必须等于R3的入标签。

三、静态LSP建立

         静态LSP是管理员通过手工方式为各个转发等价类（FEC）分配标 签而建立的，不需要标签分发协议参与，也不需要IP路由参与（但 MPLS网络仍需部署路由，以实现骨干网内各LSR的三层互通）。由于 静态LSP各节点上不能相互感知到整个LSP的建立情况，因此静态LSP是 一个本地的概念，即本地LSP是否建立成功仅与本地设备对应端口的 MPLS 功能及状态有关。当然，最终还需要途经的各节点都建立好了基 于某 FEC 的LSP，才能实现报文在MPLS网络中从入节点正确、成功地 转发到出节点。

        在静态LSP配置中，对于MPLS域中的不同节点所需配置的标签不 一样。

        对于入（Ingress）节点只需要配置出标签。

        对于中间（Transit）节点需要同时配置入标签和出标签。

        对于出（Egress）节点只需要配置入标签。

        配置好静态LSP后，就相当于在设备上手动创建好了每个FEC的LIB 和LFIB，而且一般情况下，LIB 和 LFIB 中所包括的标签都是完全相同 的，因为手工配置方式一般只配置真正用于报文转发的LSP，而不像动 态LSP，通过标签分发协议会生成一些当前并无效的LSP。但要注意的 是，LSP是单向的，所以如果需要两端能正常通信，源端和目的端的通 信需要建立双向 LSP，这两条 LSP 的 Ingress 和 Egress角色是互换 的。

        静态LSP不使用标签发布协议，不需要交互控制报文，因此消耗资 源比较小，适用于拓扑结构简单并且稳定的小型网络。但通过静态方 式分配标签建立的LSP不能根据网络拓扑变化动态调整（就像静态路由 一样），需要管理员干预。

四、动态LSP建立

        动态LSP是通过标签发布协议（如LDP、MP-BGP、RSVP-TE）动态 建立的，但同时也需要IP路由参与，以便按照路由路径在相邻节点间 彼此交换针对具体FEC的MPLS标签，实现由下游向上游分发MPLS标 签，最终建立LSP的目的。不同的标签发布协议的LSP建立原理不一 样。

1、标签分发协议

        MPLS可以使用以下多种标签发布协议

• LDP
  • LDP（Label Distribution Protocol，标签分发协议）是专为标签发 布而制定的协议，是最常用的标签发布协议。LDP根据IGP（Interior Gateway Protocol ， 内 部 网 关 协 议 ） 及 BGP （ Border Gateway Protocol，边界网关协议）对应的IP路由信息以逐跳方式建立LSP。
• （2）RSVP-TE
  • RSVP-TE（Resource Reservation Protocol Traffic Engineering，资 源预留协议流量工程）是对RSVP（资源预留协议）的扩展，用于建立 基 于 约 束 路 由 的 LSP （ Constraint-based Routed Label Switched Paths，CR-LSP）。其拥有普通LDP LSP没有的功能，如发布带宽预留 请求、带宽约束、链路颜色和显式路径等。
• （3）MP-BGP
  • MP-BGP（Multiprotocol Border Gateway Protocol，多协议边界网 关协议）是在BGP协议基础上扩展的协议。MP-BGP支持为MPLS VPN业 务中私网路由和跨域VPN的标签路由分配BGP LSP标签。
