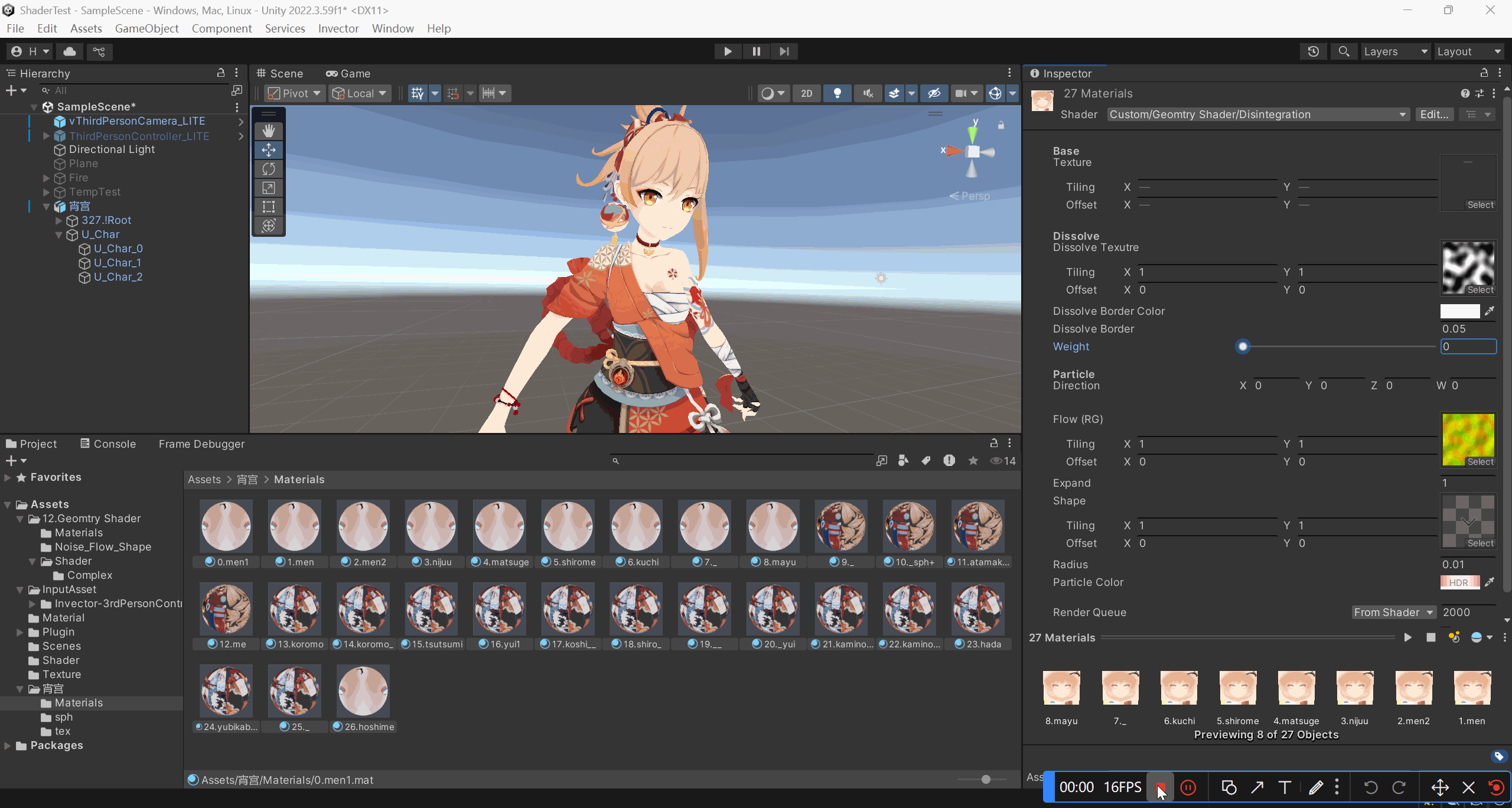

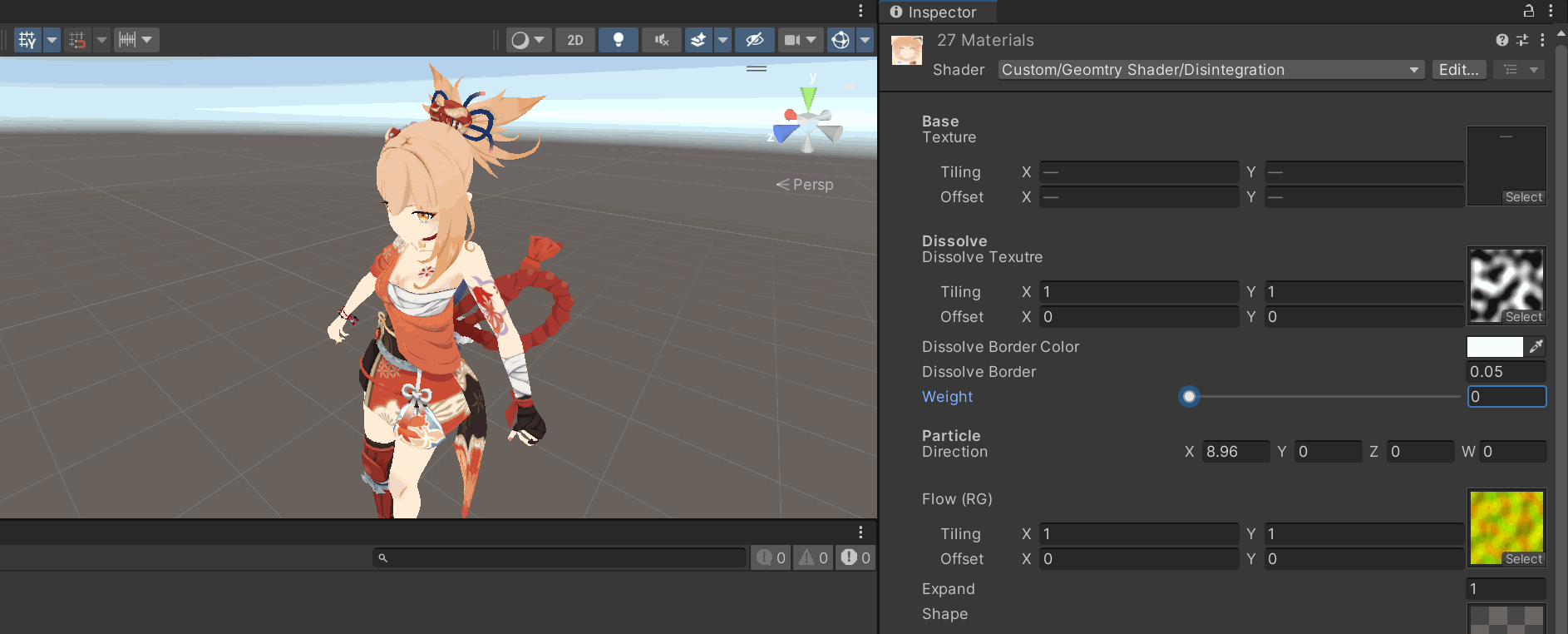

Implementing a Dissolve Effect with Shaders and Particles in Three.js | Codrops

Tutorial 27 - Billboarding and the Geometry Shader

多个 primitive 并行执行的时序对你不可见

geom(triangle v2g IN[3], inout TriangleStream<g2f> triStream)

“geo 提供了这种额外的分组处理方式，是它唯一的作用吗？”
—— 是的。它正是用来把一组三角形（这里是 3 个顶点构成的三角形）变成 0 个、1 个或者更多三角形/四边形（通过三角形条带）。这正是 VS/FS 无法提供的 “几何生成” 能力。

如果完全不构建广告牌

geo shader 里面只执行这个

for (int j = 0; j < 3; j++)

                    {

                        g2f o;

                        o.pos = UnityObjectToClipPos(IN[j].objPos);

                        o.uv = TRANSFORM_TEX(IN[j].uv, _MainTex);

                        o.normal = UnityObjectToWorldNormal(IN[j].normal);

                        o.worldPos = float4(mul(unity_ObjectToWorld, IN[j].objPos).xyz, -1);

                        triStream.Append(o);

                    }

frag接受的是在顶点的属性被栅格化后，变成一个一个内部的像素，那这个像素里的属性值是谁的？

不会是geo传入的三角形中的任意一个顶点的一套属性，而是在一切顶点都已经插值完成之后，属于像素的属性？

是的！ Fragment Shader 接收到的每个像素（fragment）输入值并不是某个顶点的直接属性，而是通过 几何着色器（或顶点着色器）输出的那三个顶点在三角形内的插值结果。也就是说，像素级的属性只在三角形内部才具有意义，是 所有顶点贡献后的“混合值”。

像素属性，是屏幕层面的，光栅化的结果，就是1920x1080这些每一个像素上的插值的后的一套属性 ，frag shader的目标是对应分辨率下的光栅化处理结果 所以frag shader是因为设备的不同而产生各自光栅化效果的像素个数，的最终部分？----完全yes

假设输出目标分辨率为 1920 × 1080（逻辑像素或样本数），那最多会生成约 1920 × 1080 个 fragment（每个未被丢弃的采样点对应一个片段）。这种情况下，如果有 MSAA（多样本反锯齿），Fragment Shader 可能每个像素执行多次。

Fragment Shader执行次数与分辨率（和采样数）直接相关；

fragment 数量 ≈ Resolution × samples

float dissolve_value = tex2Dlod(_DissolveTexture, float4(avgUV, 0, 0)).r;
float t = clamp(_Weight * 2 - dissolve_value, 0, 1);

与常见的 tex2D() 采样方式相比，有几个 本质上的不同点

没有梯度信息 → 不能交由GPU自动选 mipmap

几何着色器 (GS) 和顶点着色器 (VS) 并不运行在屏幕空间采样网格上，即它们不会获得像素级的梯度信息 (ddx() / ddy())，也无法由硬件计算合理的 mipmap 级别。

tex2Dlod(sampler, float4(u, v, 0, LOD)) 是一个显式指定采样 mipmap 级别的函数。

VS 或 GS 中，如果你必须采样纹理又没有梯度，就 必须手动传入 LOD，一般写 0 表示 base 级别（全分辨率）。

为什么在 Geometry Shader 中必须用 tex2Dlod()?

在你的 geom() 里，你使用了 avgUV 而不是屏幕坐标。

Geometry Shader 不具备自动计算 mipmap 的能力，也没有片元的梯度输入——因此正常的 tex2D() 调用本身是非法的。

• 当片元从三角形 rasterizer 阶段生成后，它会由三角形顶点插值得出多个属性值（uv、worldPos、normal 等）。

• 然而，GPU还需要「知道这个属性在屏幕上变化有多快」——这就是梯度输入（partial derivatives），可以决定纹理采样时该用哪一层 mipmap、是否切换各向异性过滤等。
  这种衍生的差值，不是顶点自带的，而是在光栅阶段根据前后左右 fragment 自动计算出来的。 aclockworkberry.comGame Development Stack Exchange

如何在 Shader 里“访问”梯度？

在 HLSL/CG 中，你可以用这两个内建函数：

float ddx(float v);   // 水平方向一像素变化率
float ddy(float v);   // 垂直方向一像素变化率
它们分别计算某个变量在 x 或 y 方向的差值，比如 ddx(i.uv.x) 表示当前像素 uv.x 与右边像素的差值。 
developer.download.nvidia.com

函数结果对一个 float2 或 float3 也可 element-wise 插值。

还可组合成 fwidth(v) = abs(ddx(v)) + abs(ddy(v))，表示该值在屏幕上的“总变化率”。通常用于实现无别名阶跃／渐变（step gradient）切割效果。 
aclockworkberry.com

它是如何计算得来的？GPU 结构揭秘

• GPU 会把渲染目标的像素划分成 2×2 的像素块（quad），其中同一组的 4 个片元共享派发一起执行 Fragment Shader；

• ddx(v) 就是用 quad 中右上角与左上角这两个 fragment 的 v 值差（vertical 为底与顶）来估算的；

• 如果 Shader 被分支分流了（如 if (...) ddx(...)），某些 fragment 路径没跑时，ddx 的值可能是未定义的（误差或错误）。 aclockworkberry.comGame Development Stack Exchange

• VS/GS 没有屏幕空间像素信息，也无 quad 概念，因此 GPU 无法估算一个变量的像素梯度值；

• 如果你在 VS 或 GS 写 tex2D()，编译器也会报错，因为不知道该如何为 mipmap 选择级别；

• 而 Fragment Shader 正好在 raster 之后，因此自动拥有这些梯度输入。

An introduction to shader derivative functions | A Clockwork Berry

float smooth = smoothstep(edge0, edge1, fwidth(i.uv.x));

当 warp（UV扭曲）、偏移、大范围扭曲时，你可以用 ddx(i.uv) 的结果手动控制 tex2Dlod()，确保 lod 选择稳定。

在后期纹理 warping、极坐标映射、屏幕空间算法（如线框、网格显示、高宽比）中，梯度控制几乎是必需品。

“片元的梯度输入”指的是 Fragment Shader 中 ddx() / ddy() 等函数返回的 屏幕空间插值值变化率 —— GPU 在片元光栅化阶段组织片元为 2×2 像素块后自动计算的差值。它是 mipmap 选择、程序滤波、抗锯齿、扭曲贴图等效果的重要基础，而顶部的 VS/GS 阶段是无法访问这一信息的。

dissolve 级联、流动法线、无缝抗锯齿边界、极坐标扭曲采样等，都是与此相关的

float2 flowUV = TRANSFORM_TEX(mul(unity_ObjectToWorld, avgPos).xz, _FlowMap);
float4 flowVector = remapFlowTexture(tex2Dlod(_FlowMap, float4(flowUV, 0, 0)));
float3 pseudoRandomPos = avgPos + _Direction;
pseudoRandomPos += flowVector.xyz * _Exapnd;

（Flow Map） 去给粒子添加“随风飘散”的局部偏移，即使 mesh 面朝向或形状不规则，也能让流散变形看起来自然又有层次感。

Flow Map 是一张二维向量贴图（通常 R=横向，G=纵向，归一化到 [0,1] 区间）
它不是噪声，而是**精准描绘各片区域想让粒子“往哪个方向飘”**的矢量数据 (相当于每个像素保存了一个 velocity vector)

靠近某边缘的三角片 UV 所对应的 flowVector 值可能指向斜下方向，而另一片可能向右上。这种方式比简单随机更具有真实感。

// remap 流向值：范围从 [0,1] 转换成 [-1,1]
float2 flow = tex2D(_FlowMap, flowUV).xy * 2 - 1;
float3 pseudoRandomPos = avgPos + _Direction + flow * _Exapnd;

#define TRANSFORM_TEX(tex,name) (tex.xy * name##_ST.xy + name##_ST.zw)

• name 是你在 ShaderLab Properties 中声明的贴图名，比如 _MainTex；

• Unity 会自动生成一个名为 name##_ST 的 float4 uniform：（关于默认uv的属性）

  • .xy 存储的是 UV 重复（tiling）；

  • .zw 存储的是 UV 偏移（offset）。

IN.uv.xy * _MainTex_ST.xy + _MainTex_ST.zw

先缩放 (tiling)，再偏移 (offset) UV。

direction4是控制大方向的一个属性

tex2Dlod(_DissolveTexture, float4(avgUV, 0, 0)).r;
确实是向 tex2Dlod() 传入了一个 4 维向量（float4），让你觉得“多余”，但它其实是 API 设计决定的正确用法。

为什么 tex2Dlod() 必须传入 float4 而不是 float2

根据 HLSL 文档，tex2Dlod(sampler2D s, float4 uv) 的签名明确要求第二个参数是一个完全的四维向量：

• uv.xy：用于纹理的 UV 坐标

• uv.z：在 2D 纹理中通常被忽略（可设为 0）

• uv.w：用于指定 mipmap 级别（LOD），即你想手动控制采样的分辨率层级 Microsoft Learn

简而言之：你传入 (u, v, z, lod)，其中只有 u、v 和 lod 是有效维度，剩下的 z 只填充占位。

float dissolve_value = tex2Dlod(_DissolveTexture, float4(avgUV, 0, 0)).r;

float t = clamp(_Weight * 2 - dissolve_value, 0, 1);

weight是0到1的限制范围，懂了

clamp是加保险的，，重点是控制范围，完全减和完全加的范围，最终需要是0到1的范围

才能转换给图像逻辑使用

float3 right = UNITY_MATRIX_IT_MV[0].xyz;  // 摄像机右侧方向 → X 轴
float3 up    = UNITY_MATRIX_IT_MV[1].xyz;  // 摄像机上方向 → Y 轴
// 然后用 radius * right + radius * up 构造四边形 → 所有 billboards 默认是朝向屏幕面。
➡️ 结果是所有粒子都会面向屏幕，且它们的「本地平面方向」一致，所以花瓣都是同样的“扭蛋角度”，缺乏随机性、美感或辨识度。

float3 right = UNITY_MATRIX_IT_MV[0].xyz;

float3 up = UNITY_MATRIX_IT_MV[1].xyz;

这两个得到的坐标系是哪个，为什么直接可以当right 和up ，都不用归一化

UNITY_MATRIX_IT_MV 是 Model×View 矩阵 的 逆转置矩阵，通常用于将法线从物体空间正确变换到摄像机（视图）空间，

IT 版本用于转换法线

float3 right = UNITY_MATRIX_IT_MV[0].xyz;
float3 up = UNITY_MATRIX_IT_MV[1].xyz;
正是取 该矩阵的第 0 行和第 1 行的 .xyz 分量，而根据贴在 Gist 上的 Unity 社区经验，这两行分别等效于：

row[0].xyz → 摄像机空间的 Right（右方向向量）

row[1].xyz → 摄像机空间的 Up（上方向向量）

可以直接当做标准向量，不用再 normalize（归一化）？

理论上，inverse-transpose 在仅含旋转 + 均匀缩放的 ModelView 上不会改变轴向长度正交特性。
如果你的 unity_ObjectToWorld 里没有非均匀缩放（即没有不同方向 scale ≠ 1、或 shear），那么使用这个习惯于转换法线的矩阵，其行向量已经是长度接近 1 的正交基。

Bonus：更自然花瓣姿态（不强制朝屏幕）

如果你想让花瓣朝向“世界垂直／重力方向”，而不是屏幕，可用类似思路构建：

float3 worldUp = float3(0,1,0);
float3 forward = normalize(cross(avgNormal, worldUp));  // 花瓣法线与 Up 做 cross → 世界空间方向
float3 right = normalize(cross(forward, avgNormal));
float3 up    = cross(avgNormal, right);  // 使三轴正交// 然后同样用 roll angle 随机旋转 right/up（绕 avgNormal）

这样花瓣保持自然“飘散倒地”的朝向（平面法线为 avgNormal），而每片依旧有随机翻转。

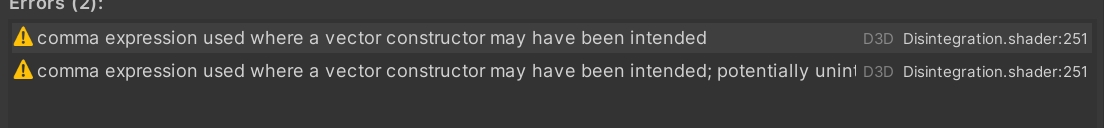

 fixed4 col = (1, 1, 1, _Opacity);

说这一行有错误，可能，，，就是你这里的值初始化了又不用，所以就警告了

雪地路径 Shader Graph—Unity_哔哩哔哩_bilibili

[Unity] 集群行为初探-鱼群_哔哩哔哩_bilibili

参考：https://github.com/Shinao/Unity-GPU-Boids?tab=readme-ov-file

Unity 鱼群（School of Fish / Flocking）

涵盖 Boids 算法、VFX Graph、Shader Graph 等实现路径

Cam Ayres 的“Shader Graph + VFX Graph 制作鱼群”（即 《Unity 6: Creating a School of Fish…》），核心都依赖 Shader Graph／VFX Graph。而这两者 只能在 Unity 的 SRP 管线（也即 URP/HDRP）下使用

https://www.youtube.com/watch?v=voegALuuO2I

Shinao/Unity-GPU-Boids: GPU powered boids with multiple implementations

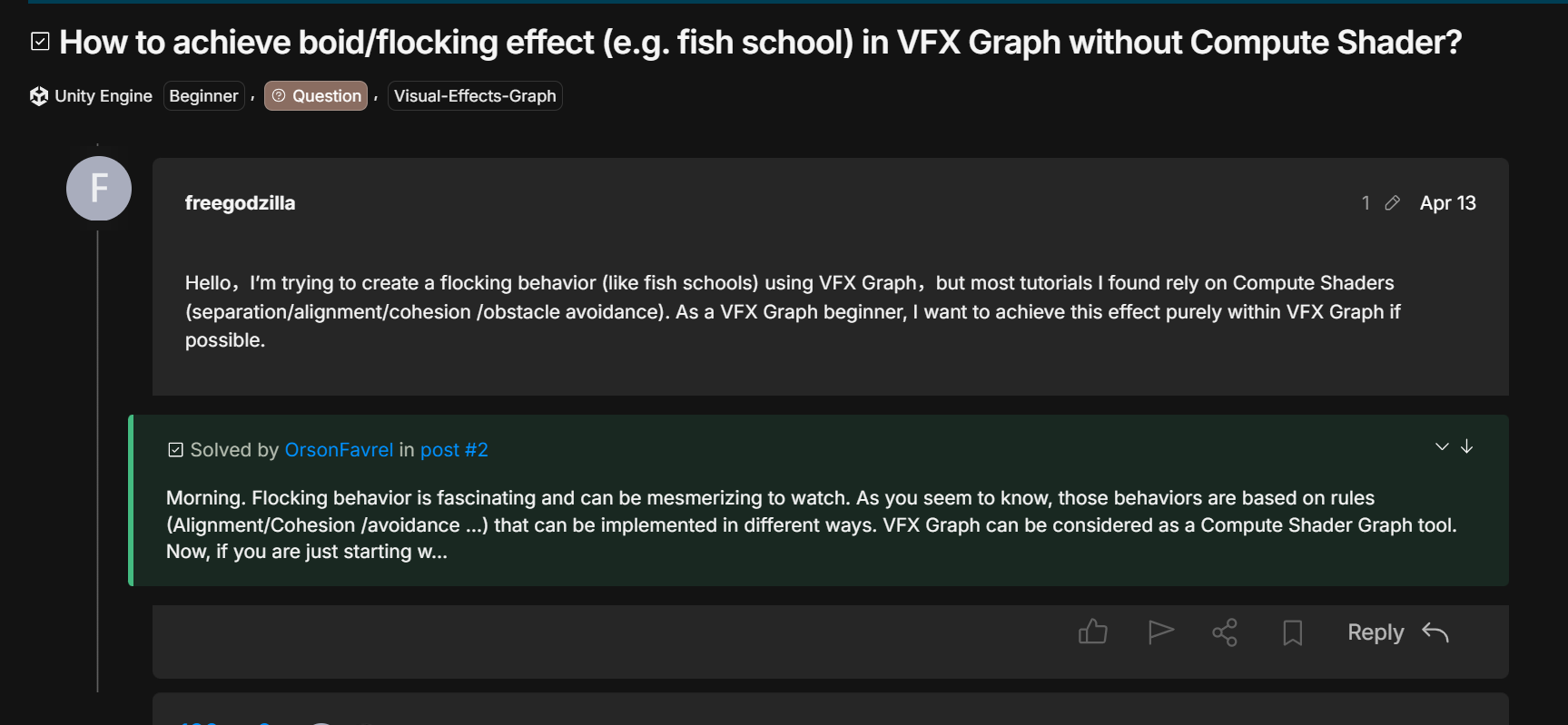

How to achieve boid/flocking effect (e.g. fish school) in VFX Graph without Compute Shader? - #2 by OrsonFavrel - Unity Engine - Unity Discussions

https://github.com/Streamweaver/FishFlocker?utm_source=chatgpt.com

“Colorful FX” 是一个 很久之前的 Unity 插件，主要用于后处理调色和色彩校正，让 Unity 场景具有类似 Photoshop 效果的视觉表现。

提供一系列高质量、可自定义的 后期处理效果，包括 PCC、色调转换、LUT、色彩提炼、动效预设、模糊、饱和度调整等—类似游戏版 Photoshop 调色工具。

❓为什么现在较少使用？

• 随着 Unity Post-processing Stack 和 URP/HDRP 的普及，Unity 官方已经提供更加现代、集成度高的调色与后期处理解决方案；

• 很多效果如 Bloom、Tone mapping、Color grading、Vignette 等都内置支持，无需额外插件；

• Colorful FX 自 2012 年发布以来几乎不再更新，目前兼容性有限，尤其对 URP/HDRP 支持不佳。

“Colorful FX 是 Unity 早期为 Built-in 管线提供的高效调色与后处理特效插件，但现在更多被 Unity 官方后期管线所替代。”

https://www.bilibili.com/video/BV1DG4y1n7md/?vd_source=8edbc527019213f5a0f28f3a4b395636

Git 并不跟踪“文件的差异”，而是将每次 commit 时项目里的所有文件生成一次 全量快照（snapshot），只保存改变过的内容。对于未变化的文件，它会用引用链接已有存储以节省空间

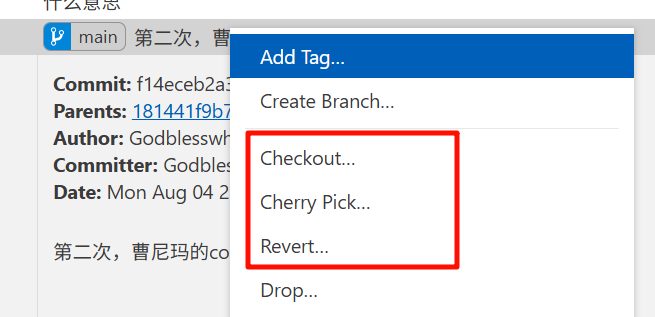

Checkout...回到某个老版本看看当时的代码

Revert...创建一个“反向的提交”来撤销它的改动

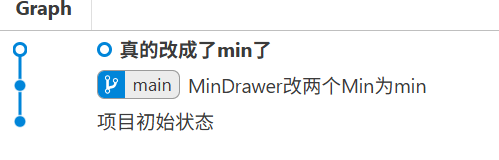

「我刚删了不要的脚本，现在 checkout 到后一个节点，当前这个节点就会消失吗？」

🧠 答案：

❌ 不会“消失”，但会暂时 “看不见”

你当前这个节点（删除了不要的脚本）是一个 提交记录（commit），它永远保留在 Git 历史里，只要有分支指向它，或者你回去引用它，它就不会被 Git 清理。

但⚠️如果你 checkout 到后面节点，而这个节点 没有分支指向它（如 HEAD 脱离状态下新提交的），它就会成为孤儿 commit，之后 Git 有可能自动清理它（GC）。

detached HEAD 是你离开了“正常历史线”，回头看了一眼旧日时刻；
但如果你不小心写了新东西没保存分支，那些改动就可能随风而去。

ref：

手把手教你用git管理unity游戏项目，让你少掉5根头发_哔哩哔哩_bilibili

Git 是开源的，用在本地，不依赖网络

github 是云端，可以管控本地的git，（前提是本地的git存在了）

xxxx

假设你有一个 Unity 项目，并且想要 Git 管理它，其中包含 Assets/、ProjectSettings/ 等文件：

用 Git：

1. 在项目根目录运行 git init，本地初始化 Git 仓库；

2. 编辑 .gitignore 忽略 Library/, Temp/ 等缓存文件；

3. 用 git add Assets ProjectSettings，第一次提交；

4. 修改脚本或场景后用 git commit 生成更新快照；

5. 随时通过 git checkout 或 git revert 回退历史版本。

xxxx

“Git GUI” 是 Git 软件自带，目录下 右键 更多属性里调出

然后是里面具体的管理-----可以在GUI里做（不用，因为gui里ignore都不能写，功能太少）

创建.git文件夹在unity总文件夹里之后，这个项目打开脚本时，VScode自动就变了

VS Code 的 Git 功能默认在打开文件夹是自动检测最近的 .git 仓库；

实际上，这些就是 VS Code 调用了底层 git status 命令，自动显示每个文件状态，以简化你的版本控制流程（无需手动运行命令行）。

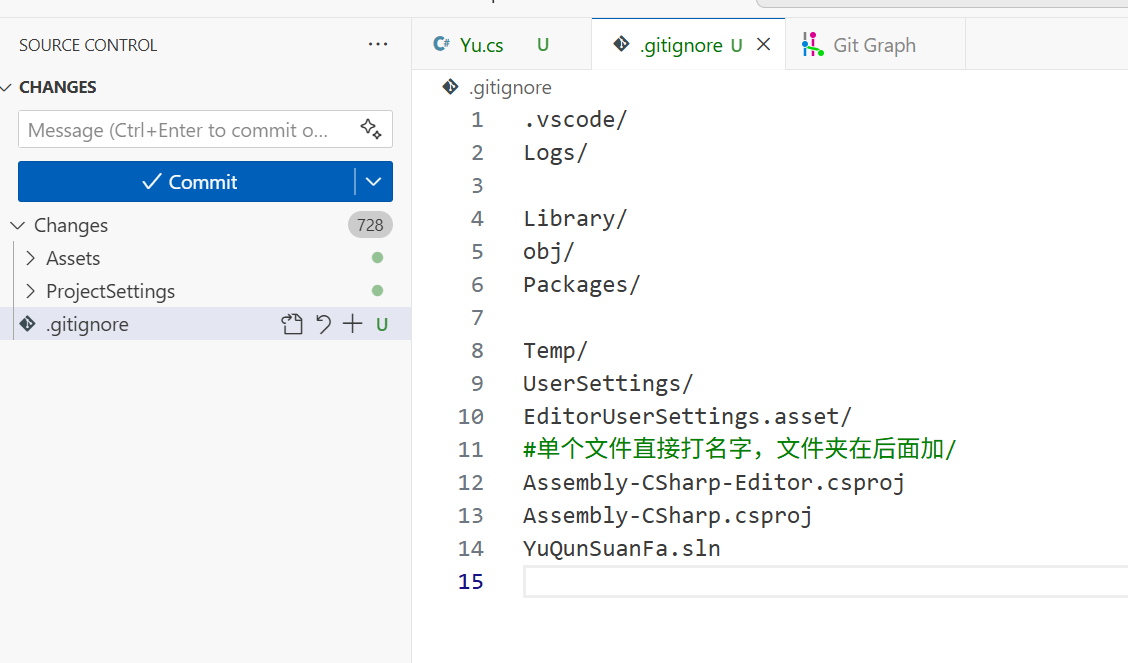

.gitignore可以去掉repository里不要管的文件夹

xxx

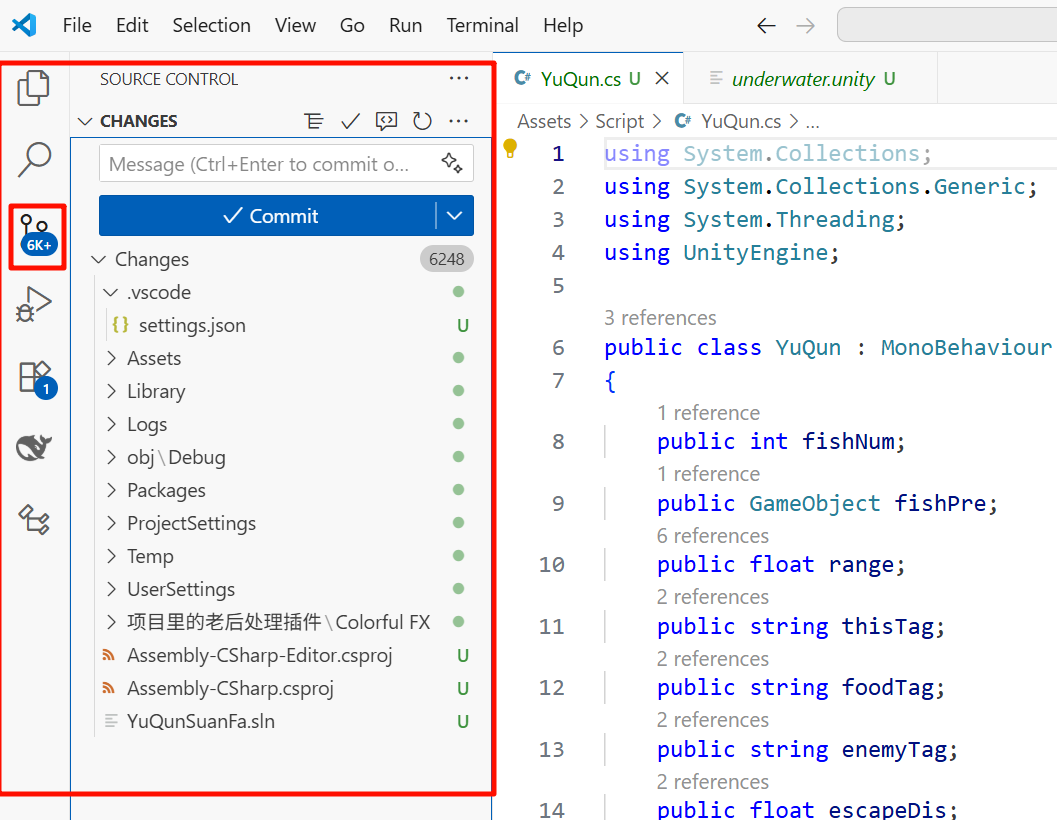

这里直接在vscode里面git完全管理

直接点分支，create repository，自动对unity项目根目录下创建git文件夹

Commit 或 Commit Staged 都需要先 Stage，Commit All 则直接提交所有修改

暂存Staging，让你可以add挑出更改--提交

 只有进行了 commit（提交）之后，Git 才会记录那些改动，并且之后才会在 UI 或 git status 输出中显示那些「改变了的文件」

半天下来，git可能损坏文件，但是是最好的，要注意绑定的关系变化就是，模型被绑定了就不要删了

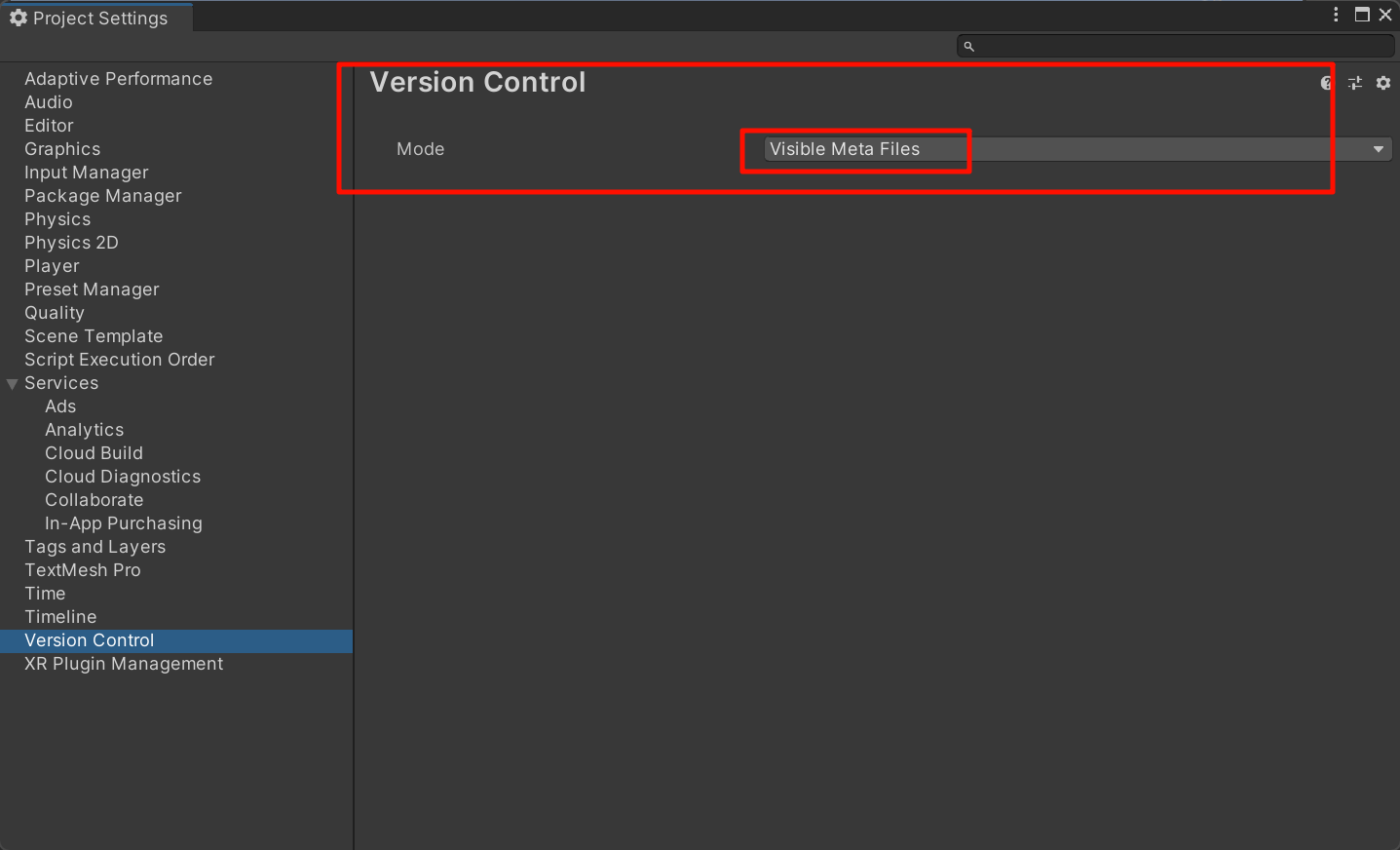

https://docs.unity3d.com/Packages/com.unity.visualscripting%401.9/manual/vs-version-control.html

答辩官方文档，差评（虽然估计是自己哪里没注意到）

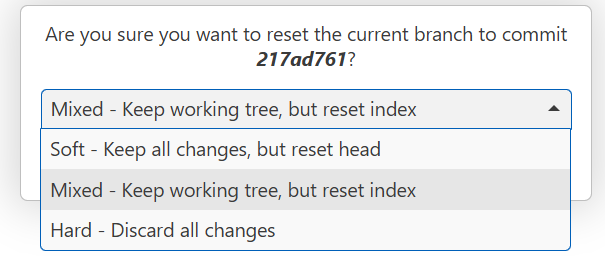

右键菜单中的 “Reset current branch to this Commit...” 操作



Unity 粒子系统（Particle System）的底层原理和构成模块，可以从三个核心阶段拆解：发射 → 模拟更新 → 渲染。

Particle System模拟 / 更新阶段（Simulation）

• 每帧基于时间间隔，更新每个粒子状态：

  • 位置更新：由速度控制，结合重力、风力、外力模块（Force over Lifetime）、噪声模块等；

  • 生命周期：递减剩余寿命，寿命结束则销毁；

  • 属性变化：大小、颜色、旋转、透明度可随生命周期插值变化（Size over Lifetime、Color over Lifetime）；

• 工作流程为：模拟 → lifetime 判断 → 属性插值 → 位置更新。

• 粒子最终以 2D 点精灵 (Point Sprites) 或 billboard 四边形形式渲染，每个粒子朝向摄像机；

• 可以通过材质、纹理、混合模式等控制效果；

• 可进一步定制为使用 Mesh 或 GPU 渲染（或 Visual Effect Graph 模块支持百万级粒子）。
