【YOLO学习笔记】YOLOv5详解

一、数据增强

在这里插入图片描述

mosaic
仿射变换与透视变换
Mixup

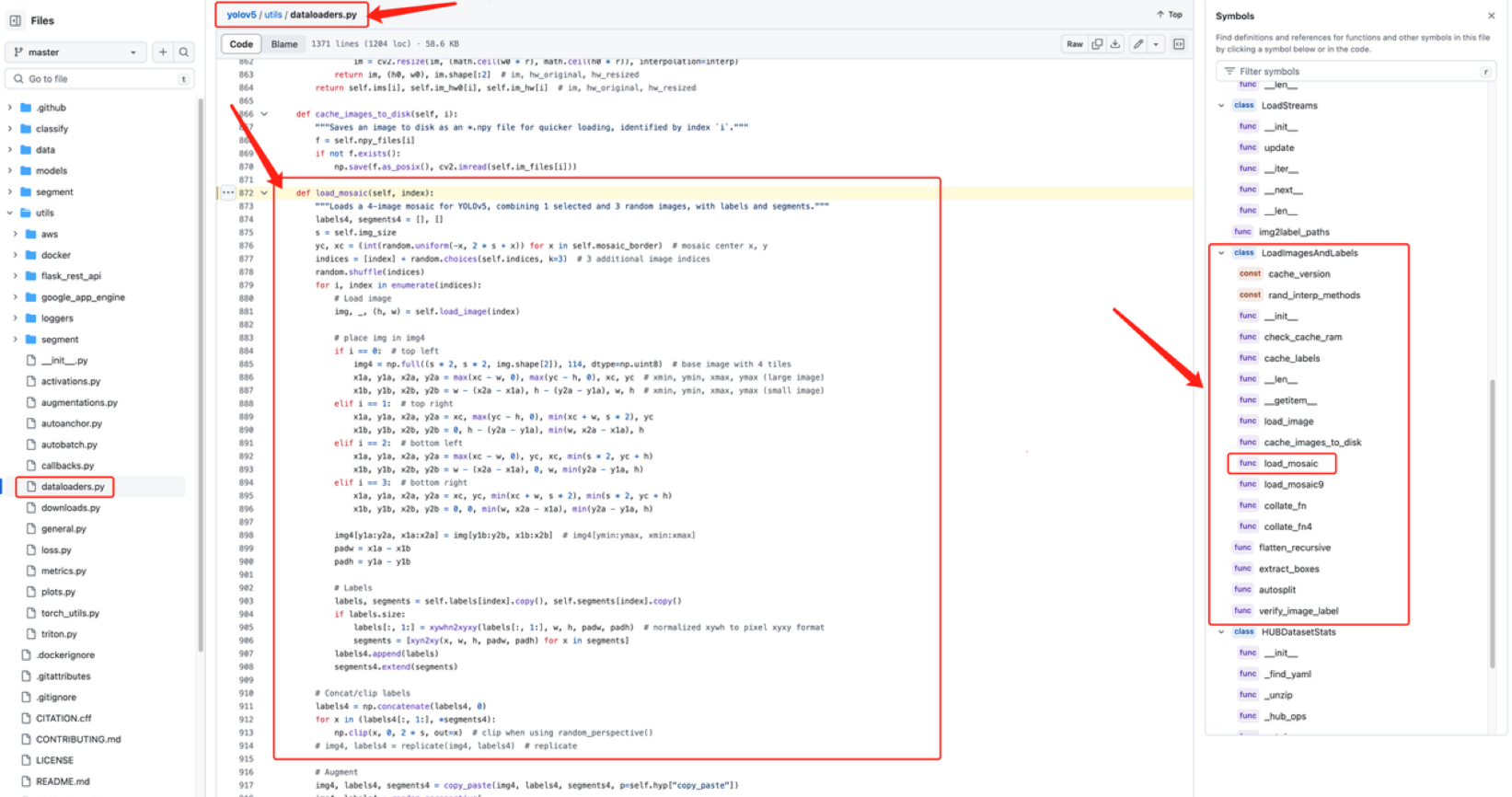

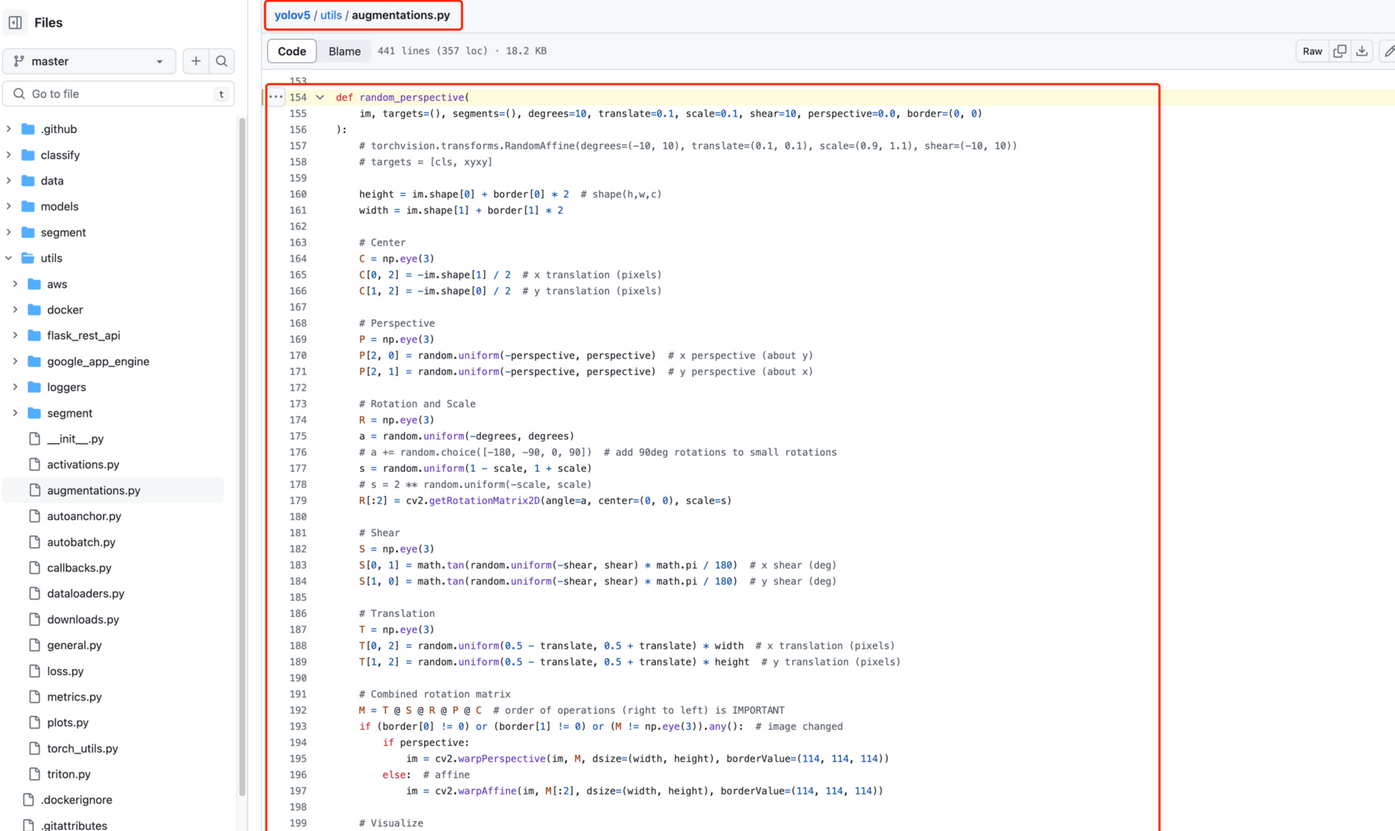

mosaic代码位置在这里插入图片描述仿射变换与透视变换代码片段位置

二、网络结构

1. 网络不同尺寸

`nsmlx`与网络深宽度

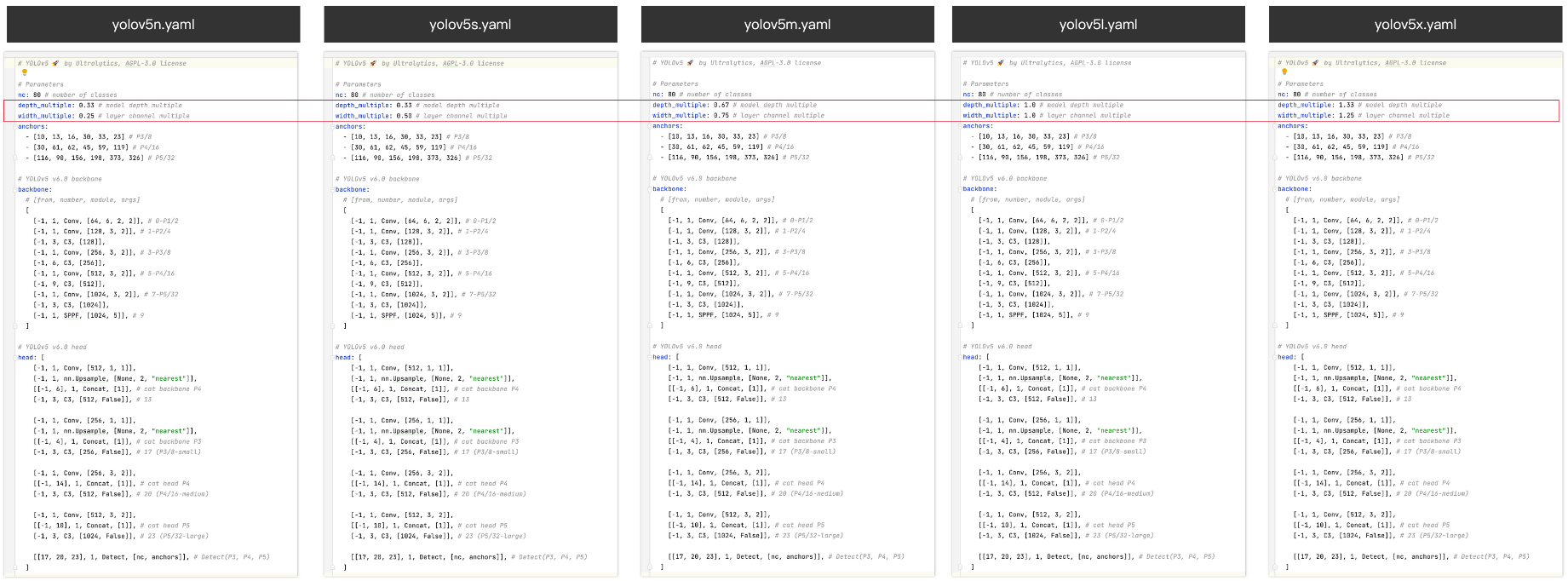

yolov5 官方提供了5个目标检测的网络版本：yolov5n、yolov5s、yolov5m、yolov5l、yolov5x ，早年是刚好对应的五个yaml文件：
在这里插入图片描述
后来改为了一个yaml文件，通过scales参数控制尺寸：

scales: # model compound scaling constants, i.e. 'model=yolov5n.yaml' will call yolov5.yaml with scale 'n'# [depth, width, max_channels]n: [0.33, 0.25, 1024]s: [0.33, 0.50, 1024]m: [0.67, 0.75, 1024]l: [1.00, 1.00, 1024]x: [1.33, 1.25, 1024]

各版本的网络结构都是类似的，backbone和head参数都一样，不同的只是 depth_multiple 和 width_multiple 这两个参数
- depth_multiple控制网络深度：有些模块需要重复 n 次，此时，我们就会用到 depth_multiple * n 来控制该模块重复的次数，达到控制网路深度的作用
- width_multiple控制网络宽度：用于控制某些模块输出的特征图 channel 数，比如卷积层的输出 channel 数，达到控制网络宽度的效果。
yolov5n 是 yolov5 系列中深度最小，特征图channel数最少的网络。其他的都是在此基础上不断加深(depth)，不断加宽(width)。

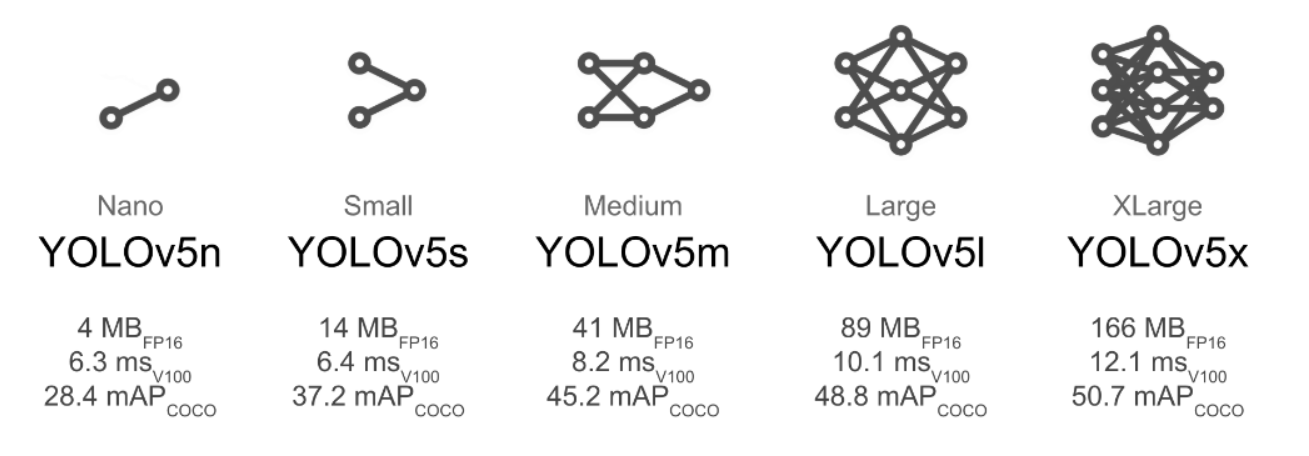

在这里插入图片描述 nsmlx从左往右网络的尺寸变大，参数量变大。

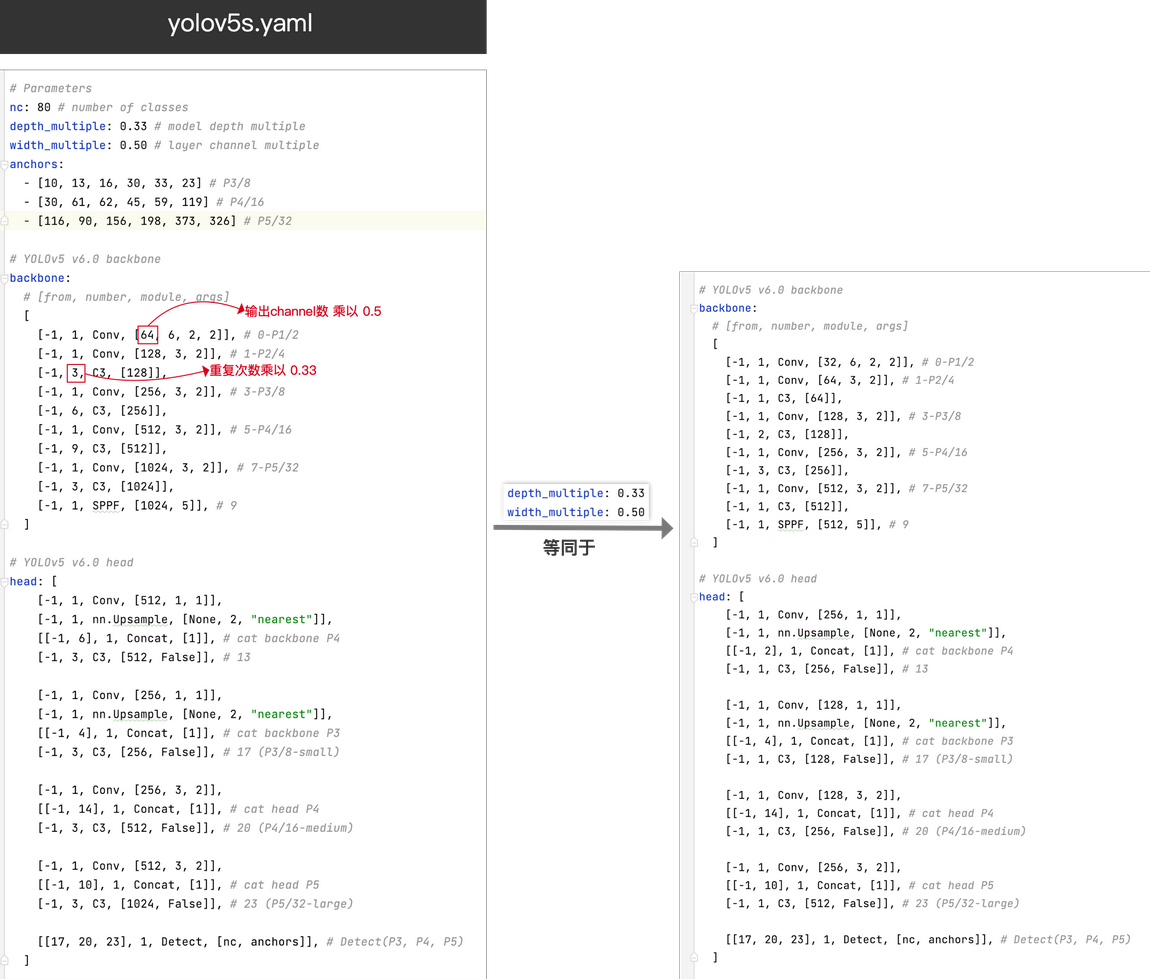

举例说明l和s尺寸

# YOLOv5 v6.0 backbone
backbone:# [from, number, module, args]- [-1, 1, Conv, [64, 6, 2, 2]] # 0-P1/2- [-1, 1, Conv, [128, 3, 2]] # 1-P2/4- [-1, 3, C3, [128]]- [-1, 1, Conv, [256, 3, 2]] # 3-P3/8- [-1, 6, C3, [256]]- [-1, 1, Conv, [512, 3, 2]] # 5-P4/16- [-1, 9, C3, [512]]- [-1, 1, Conv, [1024, 3, 2]] # 7-P5/32- [-1, 3, C3, [1024]]- [-1, 1, SPPF, [1024, 5]] # 9

depth控制网络深度：
比如说，yolov5l型号的backbone中，number表示该模块的重复次数，四个C3块分别重复3, 6, 9, 3次。
如果是yolov5s型号，那么需要都乘depth = 0.33，重复次数变为1, 2, 3, 1。原本就是1或者乘完小于1的就不用乘重复1次。

width控制网络宽度：
比如，yolov5l型号的backbone中，args表示参数列表，第一个值是模块输出的channel数，前两Conv层分别为64, 128。
如果是yolov5s型号，需要都乘width=0.5，变为32, 64。

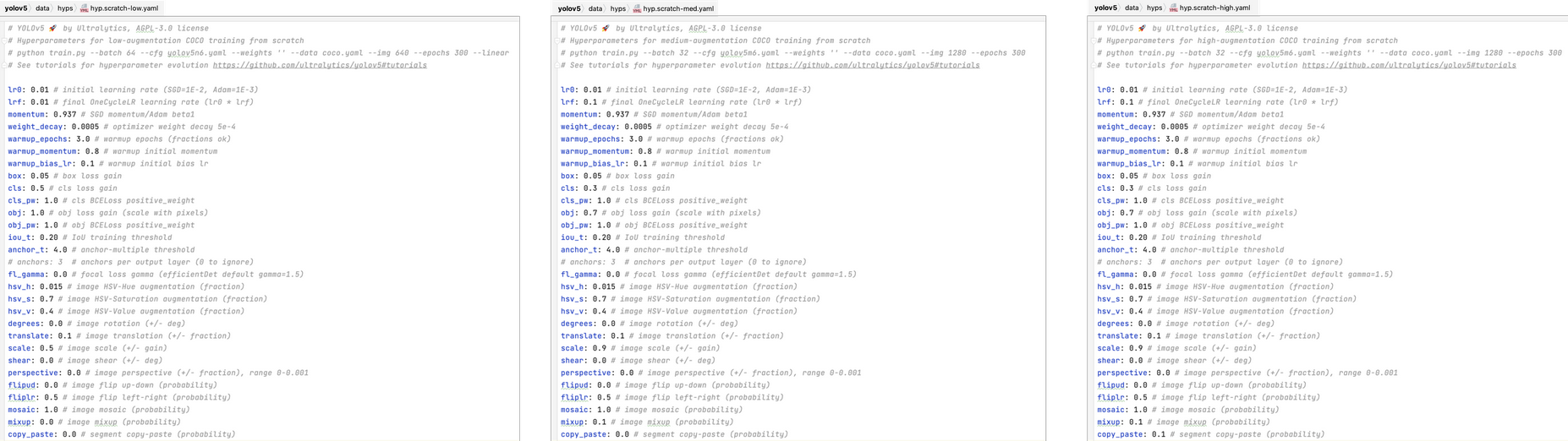

在这里插入图片描述

官方更多改造版

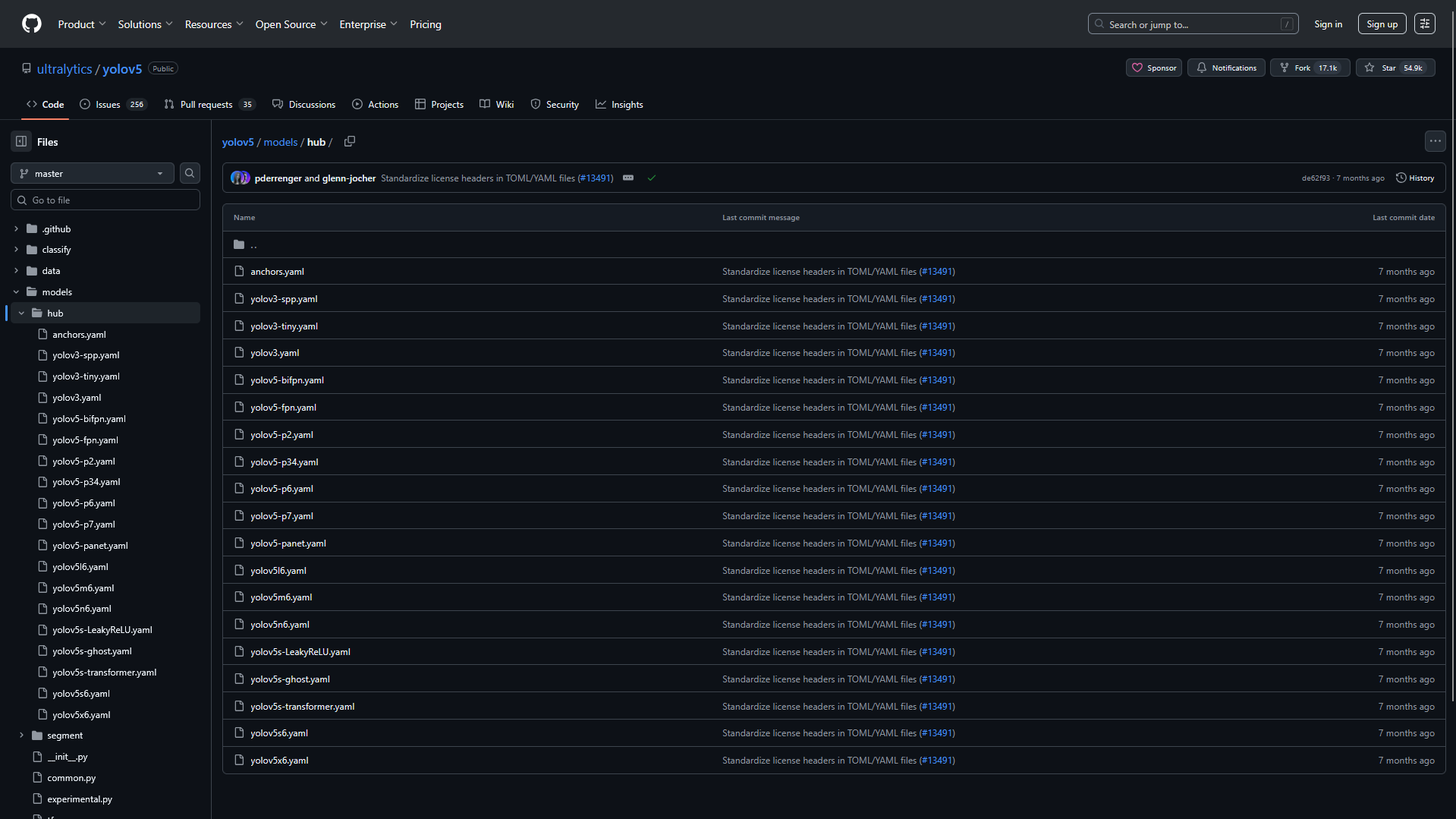

还有其他版本的配置文件，可查看https://github.com/ultralytics/yolov5/tree/master/models/hub

常规版本名称后加了6的，是能更好支持更大尺寸图像（常规只能处理640x640）1280x1280。
在这里插入图片描述

在这里插入图片描述

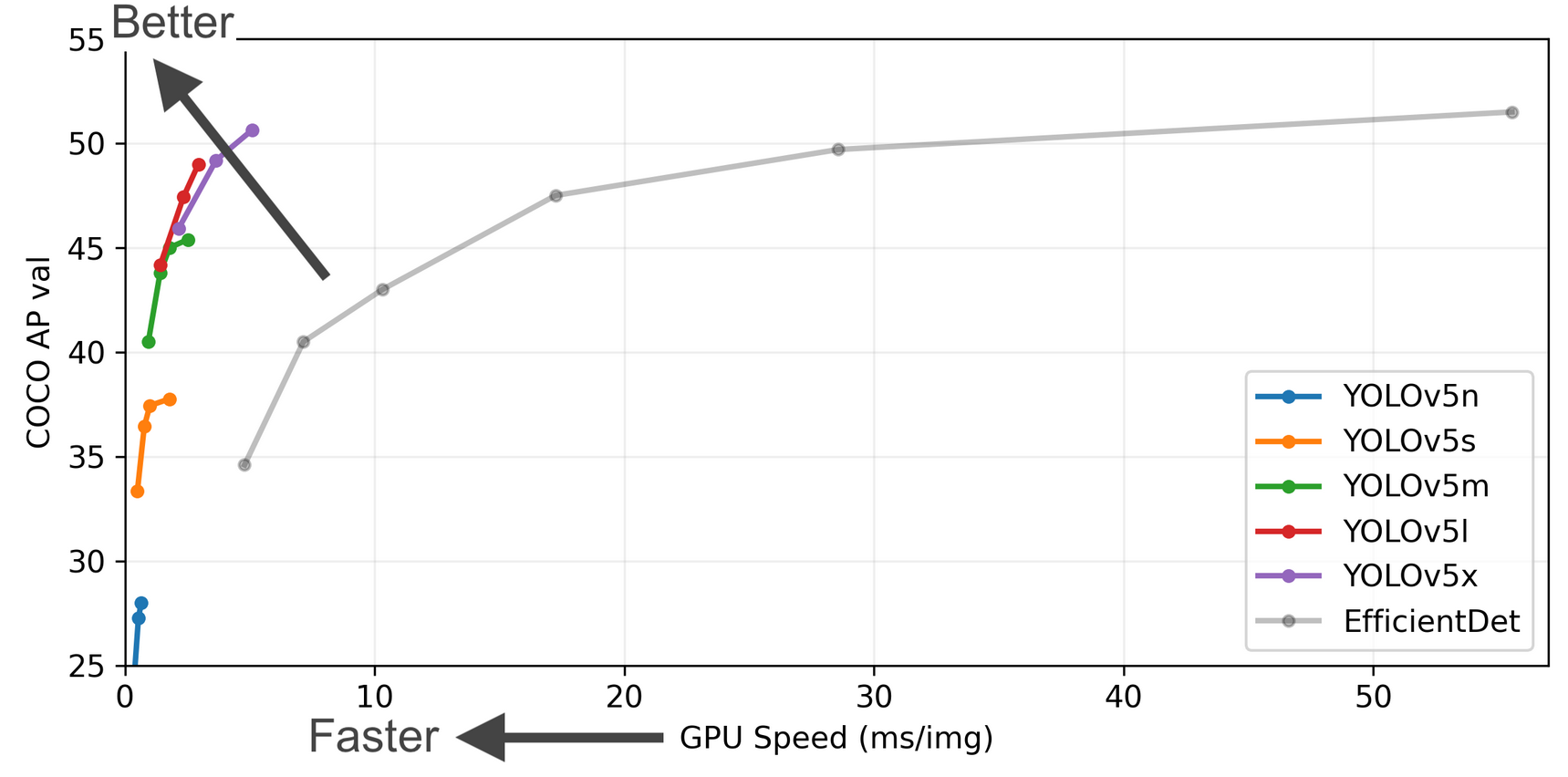

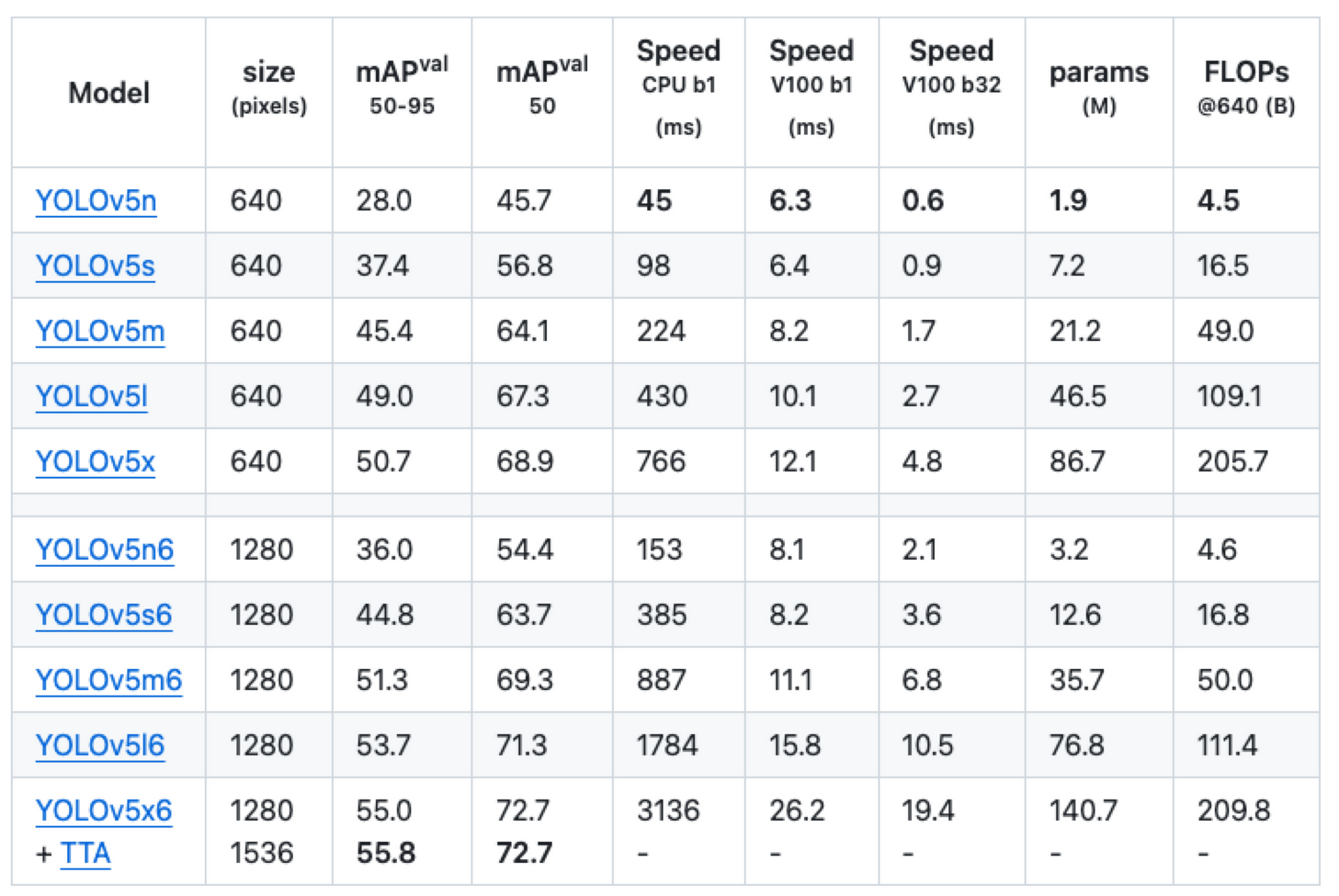

官方提供的性能对比图：

2. yaml参数解读

# Ultralytics 🚀 AGPL-3.0 License - https://ultralytics.com/license# Ultralytics YOLOv5 object detection model with P3/8 - P5/32 outputs
# Model docs: https://docs.ultralytics.com/models/yolov5
# Task docs: https://docs.ultralytics.com/tasks/detect# Parameters
nc: 80 # number of classes
scales: # model compound scaling constants, i.e. 'model=yolov5n.yaml' will call yolov5.yaml with scale 'n'# [depth, width, max_channels]n: [0.33, 0.25, 1024]s: [0.33, 0.50, 1024]m: [0.67, 0.75, 1024]l: [1.00, 1.00, 1024]x: [1.33, 1.25, 1024]# YOLOv5 v6.0 backbone
backbone:# [from, number, module, args]- [-1, 1, Conv, [64, 6, 2, 2]] # 0-P1/2- [-1, 1, Conv, [128, 3, 2]] # 1-P2/4- [-1, 3, C3, [128]]- [-1, 1, Conv, [256, 3, 2]] # 3-P3/8- [-1, 6, C3, [256]]- [-1, 1, Conv, [512, 3, 2]] # 5-P4/16- [-1, 9, C3, [512]]- [-1, 1, Conv, [1024, 3, 2]] # 7-P5/32- [-1, 3, C3, [1024]]- [-1, 1, SPPF, [1024, 5]] # 9# YOLOv5 v6.0 head
head:- [-1, 1, Conv, [512, 1, 1]]- [-1, 1, nn.Upsample, [None, 2, "nearest"]]- [[-1, 6], 1, Concat, [1]] # cat backbone P4- [-1, 3, C3, [512, False]] # 13- [-1, 1, Conv, [256, 1, 1]]- [-1, 1, nn.Upsample, [None, 2, "nearest"]]- [[-1, 4], 1, Concat, [1]] # cat backbone P3- [-1, 3, C3, [256, False]] # 17 (P3/8-small)- [-1, 1, Conv, [256, 3, 2]]- [[-1, 14], 1, Concat, [1]] # cat head P4- [-1, 3, C3, [512, False]] # 20 (P4/16-medium)- [-1, 1, Conv, [512, 3, 2]]- [[-1, 10], 1, Concat, [1]] # cat head P5- [-1, 3, C3, [1024, False]] # 23 (P5/32-large)- [[17, 20, 23], 1, Detect, [nc]] # Detect(P3, P4, P5)

每一行有4个参数[from, number, module, args]

from：模块输入来源，
- 一般为-1，表示上一层输出是本层输入。
- 其他数字指层的索引（从0开始）
- 对于Concat模块，from参数是一个list列表，因为有两个输入，比如[-1, 4]
number：这个模块或者模块内的某一部分，重复堆叠多少次。比如[-1, 3, C3, [128]]说明C3块中的残差块要堆叠3次。
module：模块名称。
args：为一个list，记录该模块的参数，一般第一个值表示输出的channel数，具体看下面图片

3. 各个模块

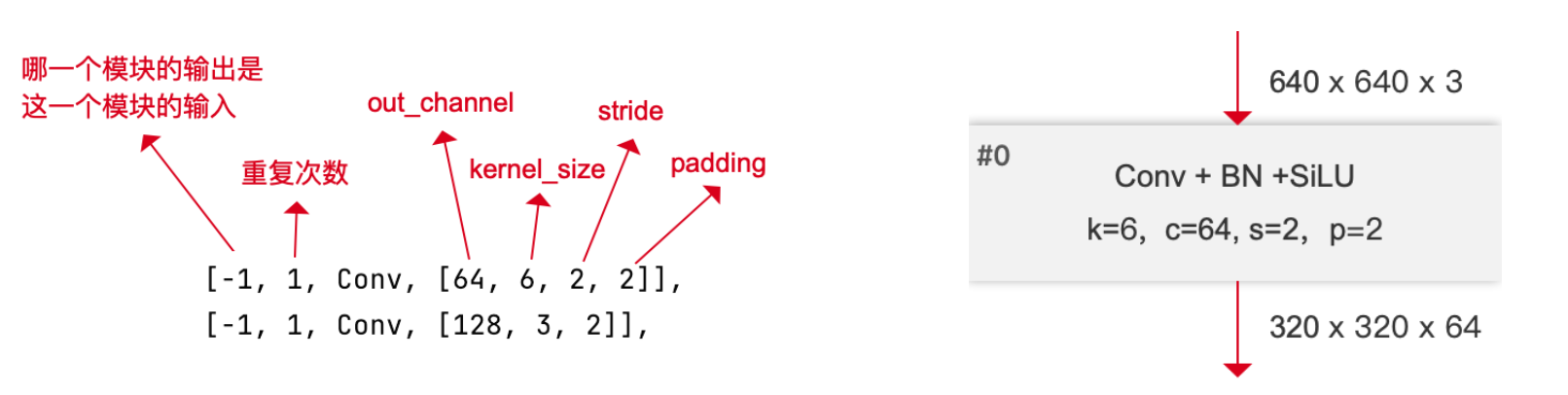

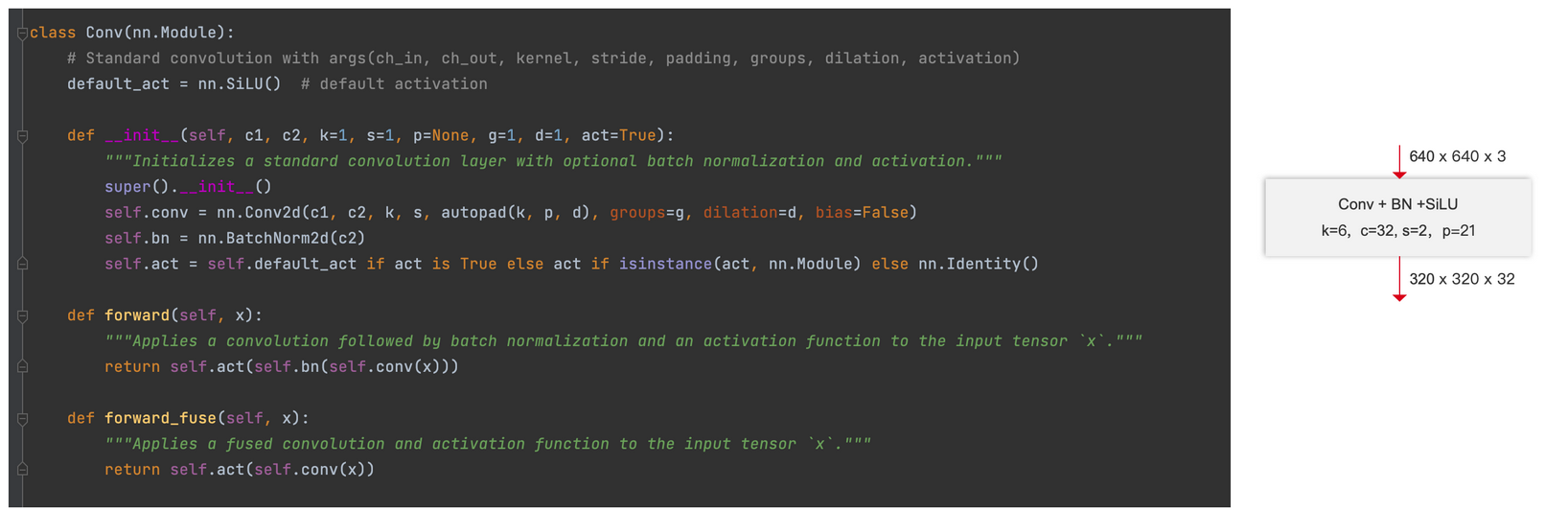

Conv

在这里插入图片描述
padding不写时，默认输出尺寸不变，自动计算padding大小。

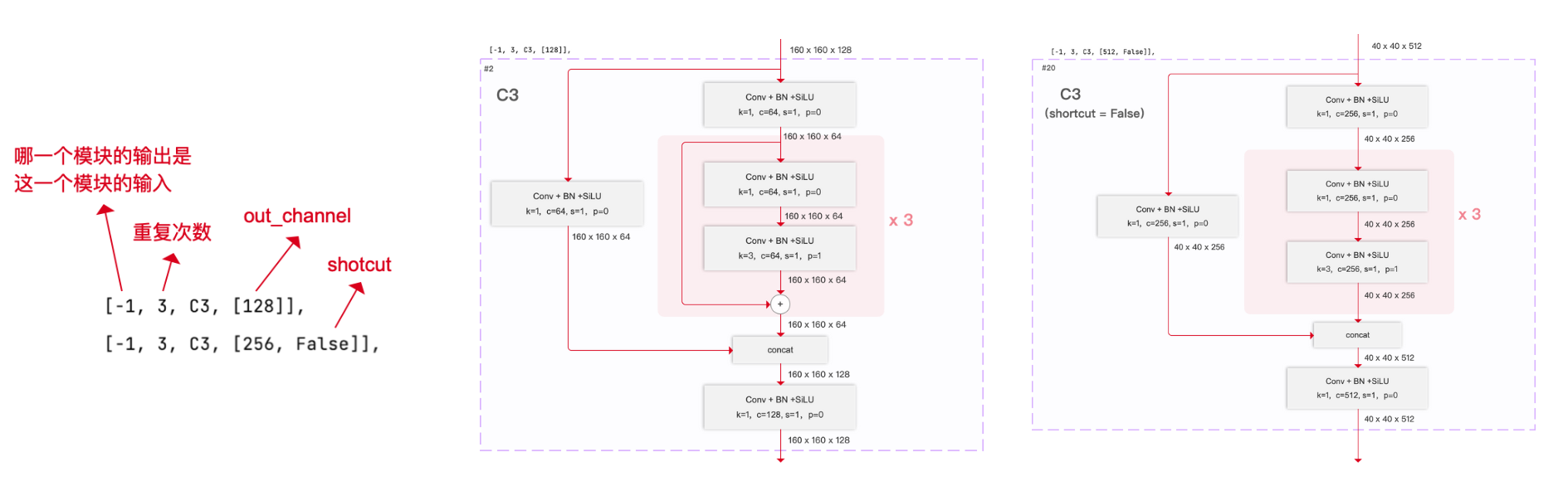

C3

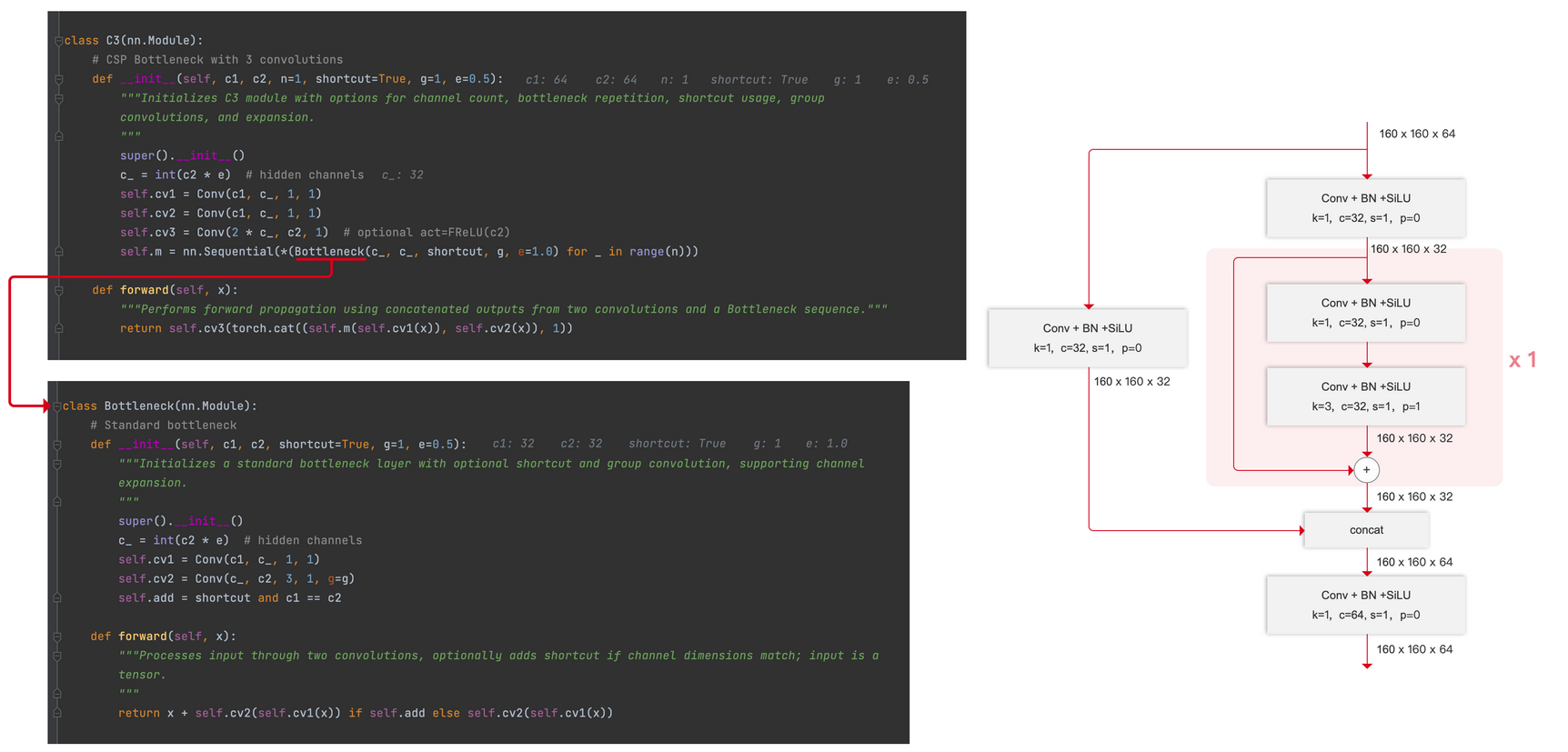

一个CSP模块。C3的名称含义是，除了要重复的残差块以外，有3个卷积层。( a CSP bottleneck includes 3 conv layers)
在这里插入图片描述
args的第二个参数为True或者不写时，表示残差块都有残差连接。

在这里插入图片描述
例子中，输入尺寸为 160x160x64 ， c1=64 ，c2=64， n=1

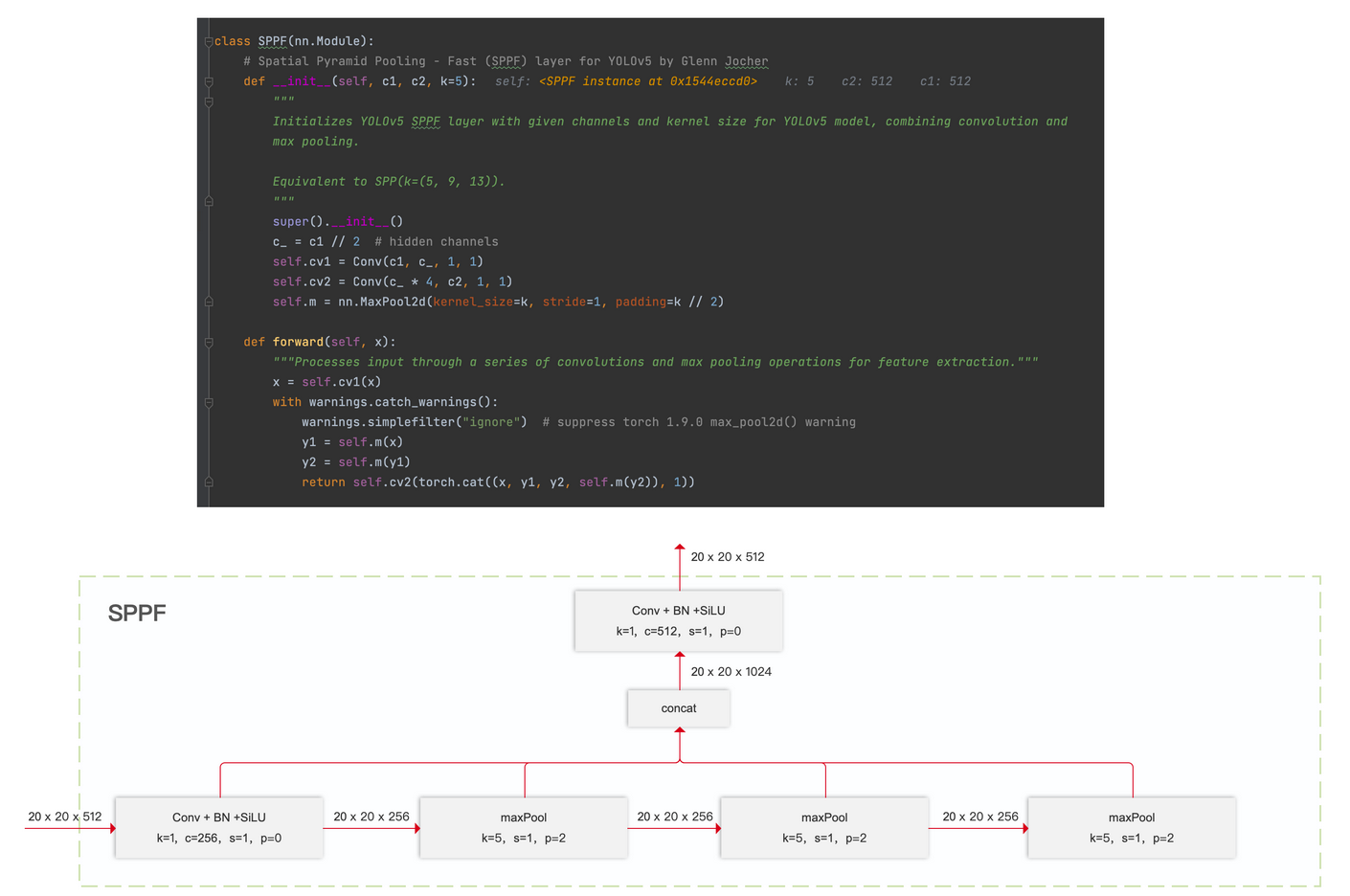

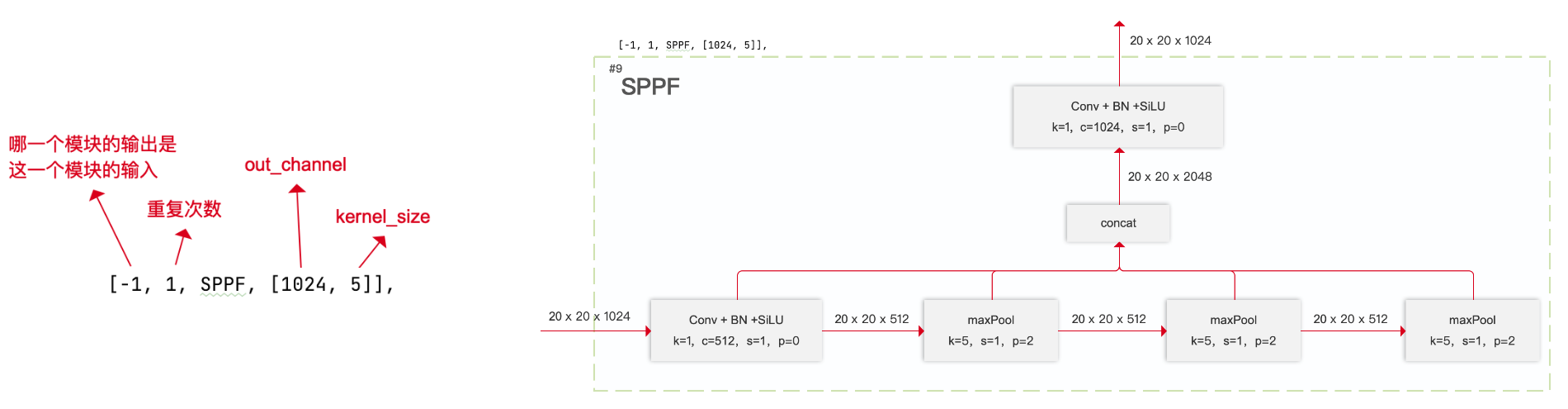

SPPF

在这里插入图片描述
args的第二个参数表示max_pooling层的Kernel size

在这里插入图片描述
例子中，输入尺寸为 20x20x512 ， c1=512 ，c2=512， k=5

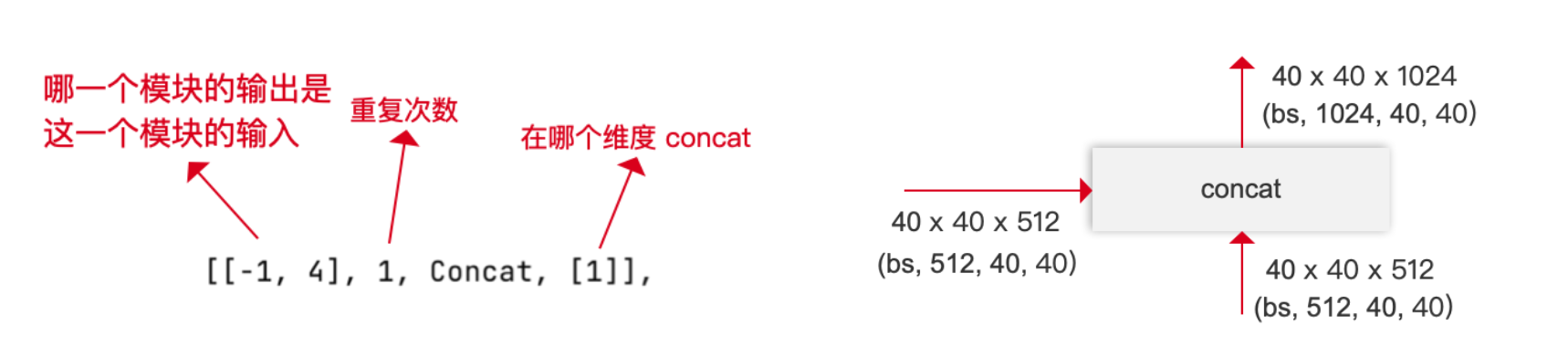

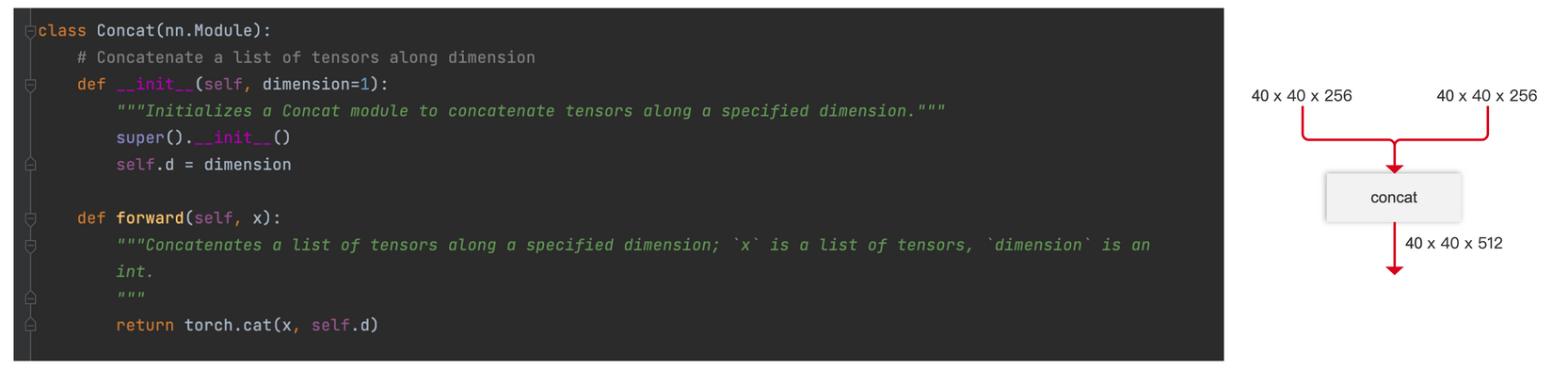

Concat

在这里插入图片描述
args就一个元素，记录在第几个维度上拼接。1表示第二个维度也就是channel维度。(batch, channel, w, h)

在这里插入图片描述

nn.Upsample

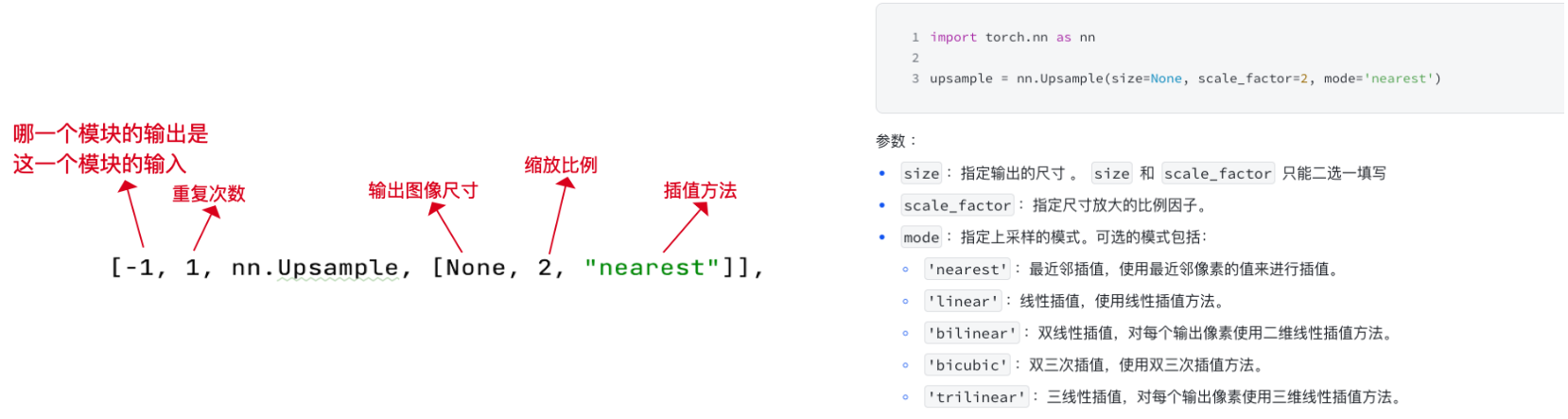

在这里插入图片描述
args的三个值对应nn.Upsample的参数，输出尺寸、缩放比例、插值方法。

直接调用 nn.Upsample ，传入对应参数

import torch.nn as nnupsample = nn.Upsample(size=None, scale_factor=2, mode='nearest')

size：指定输出的尺寸。size 和 scale_factor 只能二选一填写，输出尺寸和缩放比例都指定时会报错。
scale_factor：指定尺寸放大的比例因子。
mode：指定上采样的模式。可选的模式包括：
- 'nearest'：最近邻插值，使用最近邻像素的值来进行插值。
- 'linear'：线性插值，使用线性插值方法。
- 'bilinear'：双线性插值，对每个输出像素使用二维线性插值方法。
- 'bicubic'：双三次插值，使用双三次插值方法。
- 'trilinear'：三线性插值，对每个输出像素使用三维线性插值方法。

Detect

网络输出层

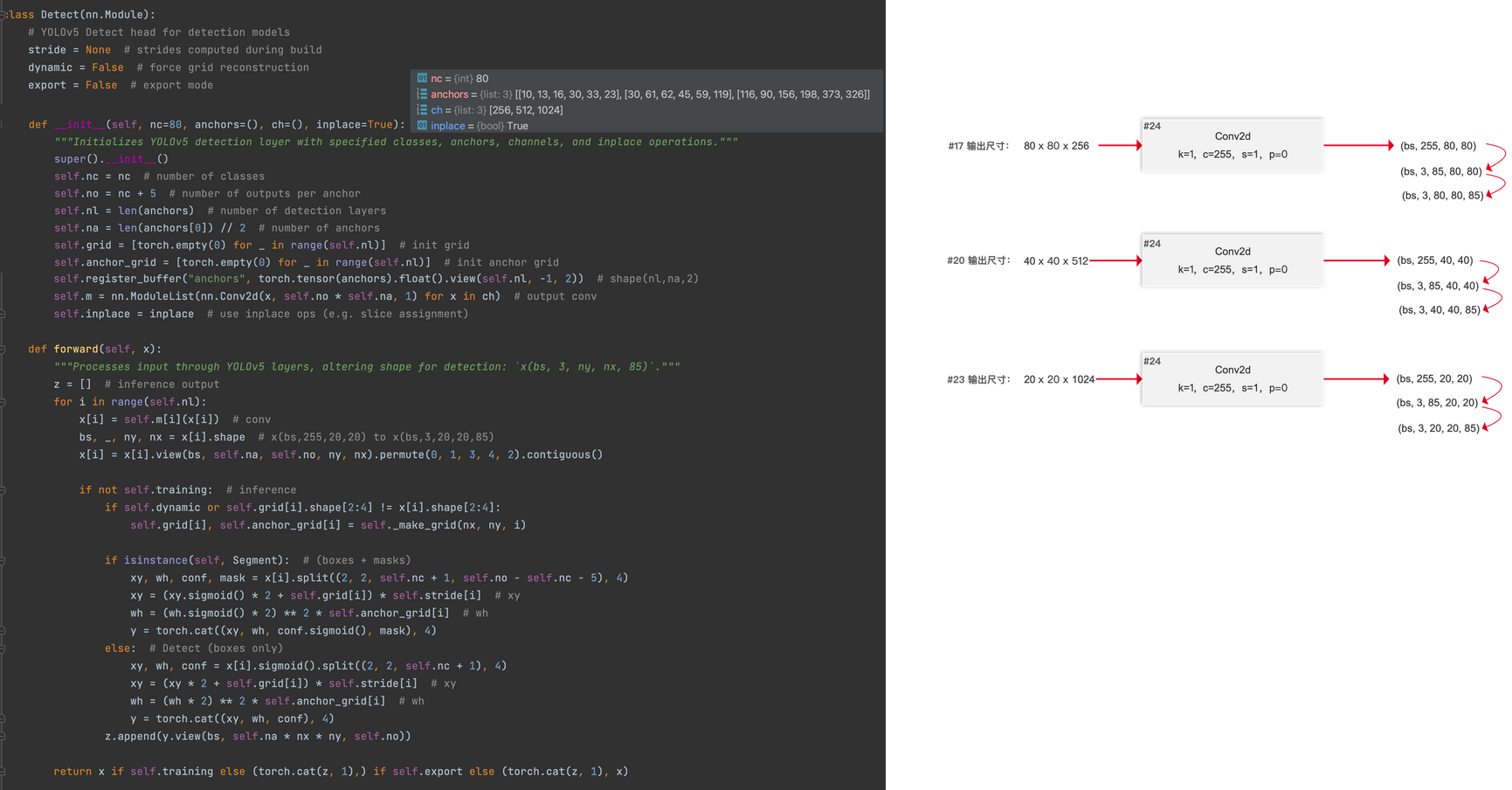

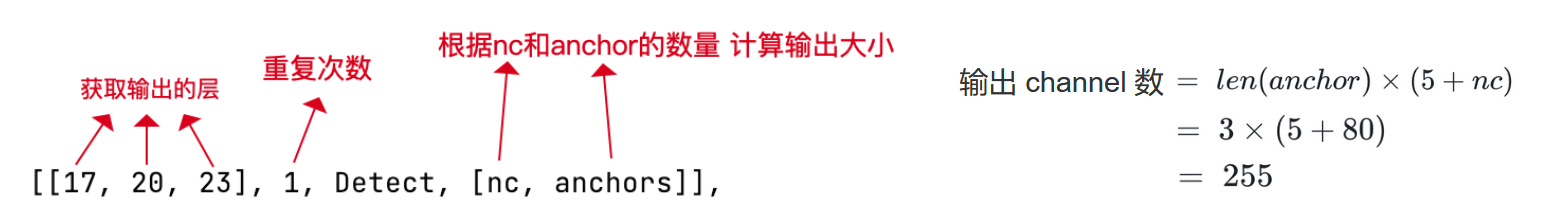

在这里插入图片描述
每个输出对应3个anchor。

后来版本就用Anchor-free，所以不指定anchors参数了[[17, 20, 23], 1, Detect, [nc]]

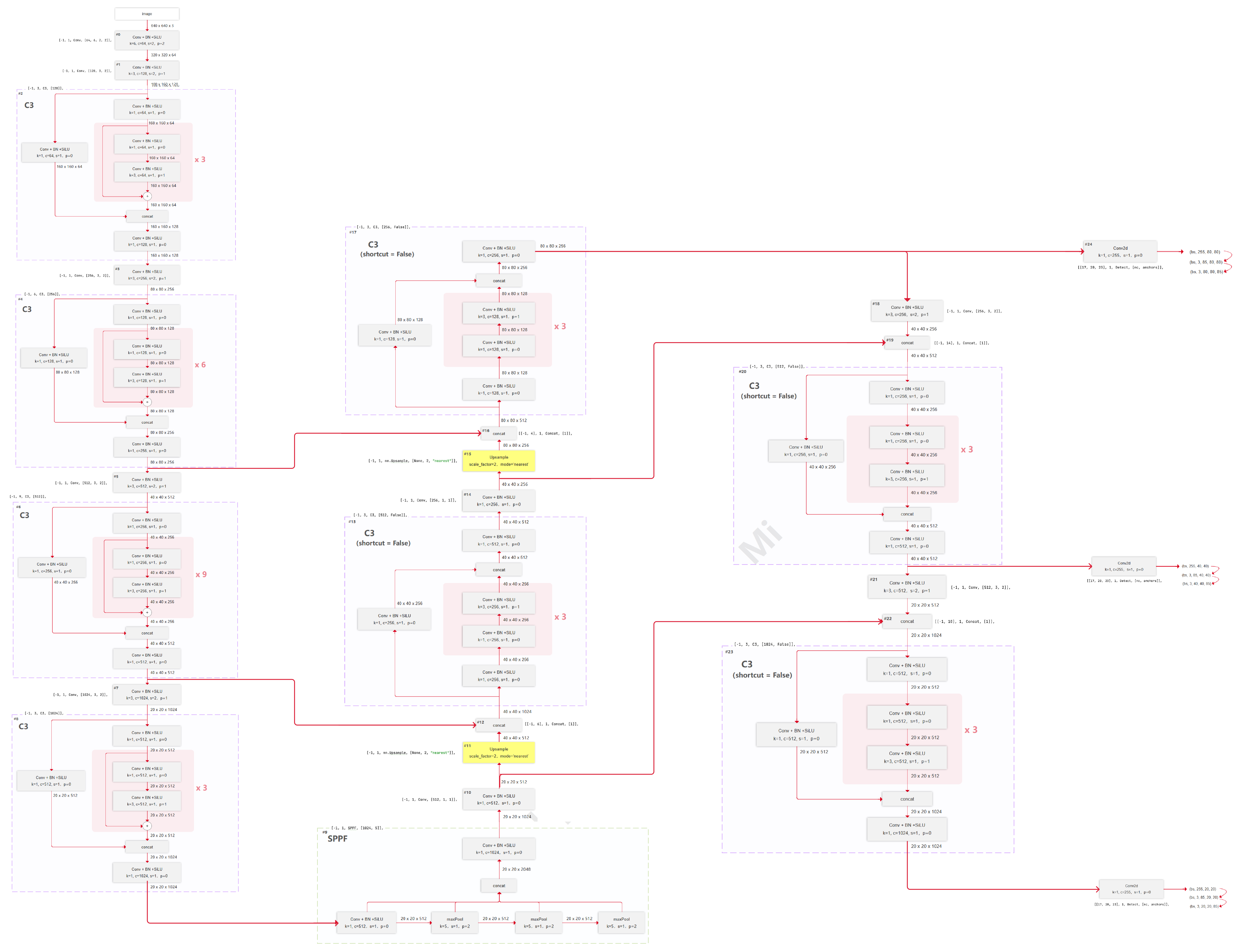

3. yolov5l完整网络结构图

Axure图片资料

在这里插入图片描述

4. 网络搭建代码详解

三、损失函数

YOLOv5 是基于 anchor 的目标检测算法，即 anchor - base。每个网格（grid cell）都会预先设定几个不同尺寸和比例的 anchor 框。这些 anchor 框是根据训练数据集里目标的尺寸统计信息得到的，例如常见的目标宽度、高度的分布等。在检测过程中，模型会以这些 anchor 框为基础，预测目标的位置、尺寸以及类别等信息。比如，模型会预测相对于 anchor 框的偏移量（包括中心点的偏移、宽高的缩放比例），从而得到最终的预测边界框（bounding box）

在训练过程中，需要确定哪些 anchor 是正样本（负责预测目标），哪些是负样本（不负责预测目标），具体规则下面介绍。

1. 网络预测结果

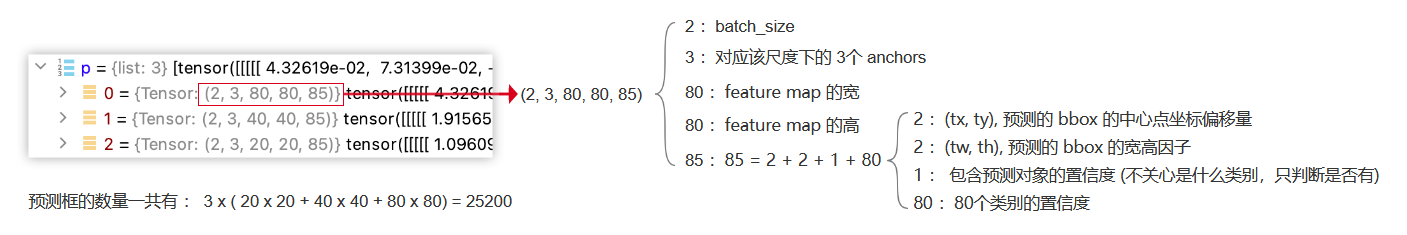

在这里插入图片描述
网络预测出的结果为一个list，三个元素对应于三个尺度的feature map。比如feature map 1张量尺寸为(2,3,80,80,85)，对应不同维度在特征图、锚框、预测参数（坐标、置信度、类别）上的含义。

张量维度 (2, 3, 80, 80, 85) 的拆解说明

2：batch_size（批次大小，即一次处理的图像数量）
3：对应该尺度下的 3 个 anchors（锚框数量）
80：feature map 的宽（特征图宽度维度）
80：feature map 的高（特征图高度维度）
85：由以下部分组成（85 = 2 + 2 + 1 + 80 ）：
- 2：(tx, ty)，预测的 bbox 的中心点坐标偏移量
- 2：(tw, th)，预测的 bbox 的宽高因子
- 1：包含预测对象的置信度（不关心是什么类别，只判断是否有）
- 80：COCO数据集的 80 个类别的置信度（每个类别对应的预测置信度）

如何通过网络预测结果的 $t_x, t_y, t_w, t_h$ ，进一步计算得到feature map 尺度下的预测框bbox的中心点坐标和宽高的：

predicted bbox 的中心点坐标计算

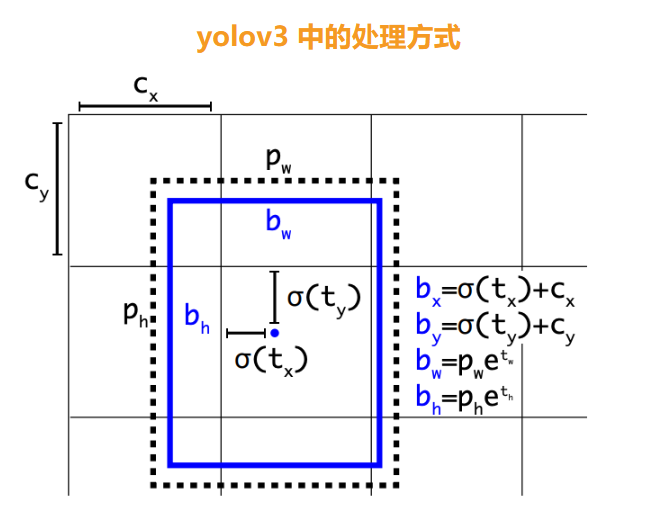

回故yolov3的坐标计算方式：
在这里插入图片描述

模型输出的 $t_x, t_y$ 是无约束的数值，通过 Sigmoid 函数 $σ(t)=11+e−t\sigma(t) = \frac{1}{1 + e^{-t}}$
可将其压缩到 (0, 1)，表示 预测中心点在网格内的相对偏移比例（0 对应网格左上角，1 对应右下角）。

v3方法是直接网格基准 + 归一化偏移得到 bbox 中心点在特征图上的绝对位置。但计算得到的中心点预测存在的问题：

因为预测值 $t_x、t_y$ 无法取到正负无穷，那么预测中心点坐标 $b_x， b_y$ 无法取到 0 或 1，即中心点无法落在 grid cell 的四个边缘上。

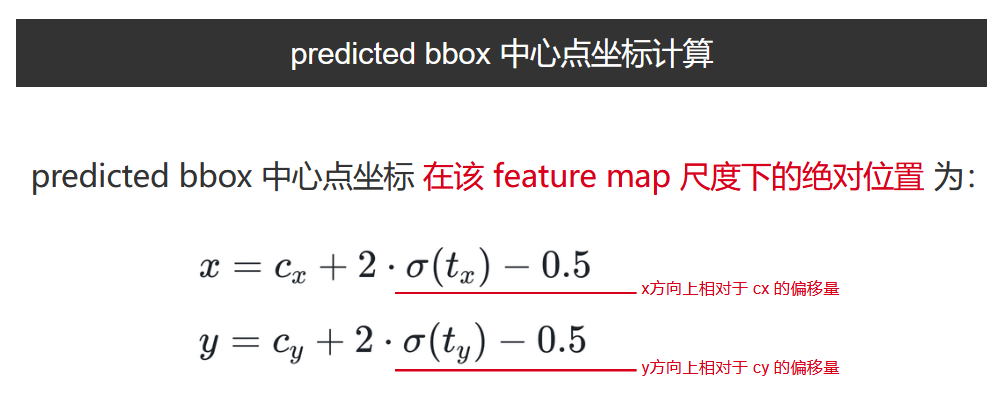

yolov5对其做了改进：

在这里插入图片描述

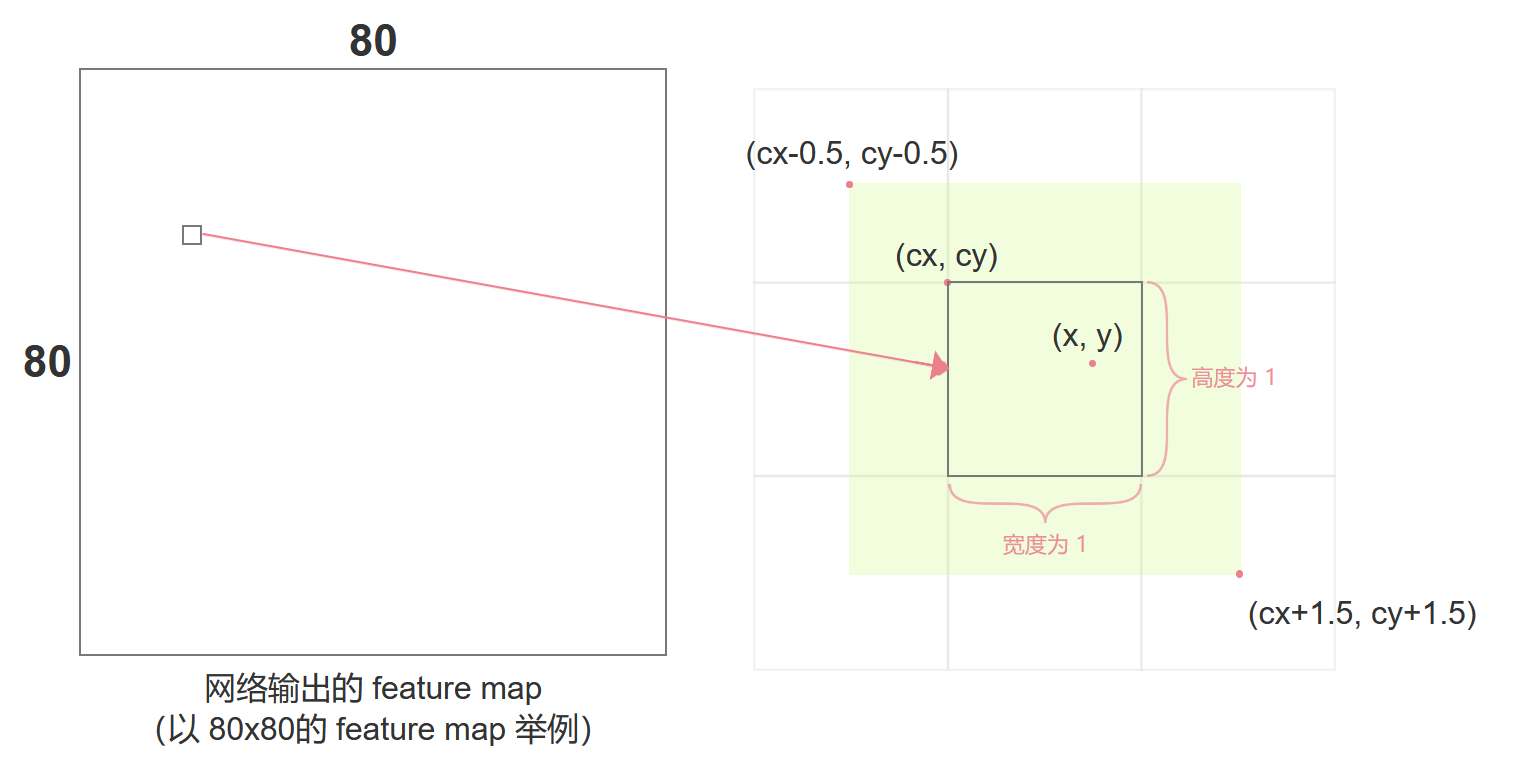

取值范围（图中黄色绿区域）：

$c_x - 0.5 < x < c_x + 1.5 \\ c_y - 0.5 < y < c_y + 1.5$

中心点的范围上下界正好是grid cell四个角相邻的grid cell的中心点。所以本grid cell 取不到边缘，会由相邻周围grid cell来负责预测。

在这里插入图片描述

yolov5进行改进：偏移范围扩展（ $\cdot \sigma(t) - 0.5$ ）
给偏移量 $σ(t)\sigma(t)$ 乘以 2 并减 0.5 后，偏移范围变为 [-0.5, 1.5] 。这让预测的中心点可以“超出当前网格”，覆盖当前grid cell的边缘以及相邻网格区域（比如目标中心靠近网格边缘时，可能属于当前网格预测，但实际坐标在相邻网格范围内），提升对边界目标的预测能力。

predicted bbox 的宽高计算

回归yolov3的bbox宽高计算：在这里插入图片描述

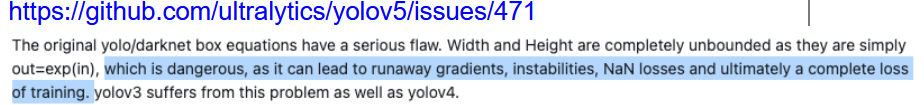

github上有人提出了高度和宽度预测存在的问题，yolov3和yolov4都有这个问题：

当 $t_w$ 和 $t_h$ 较大时， $e^{t_w}$ 和 $e^{t_h}$ 可能会指数爆炸，导致预测框bbox的宽度和高度不受限，进一步导致梯度不受控，损失值为NaN，最终会导致训练失败。

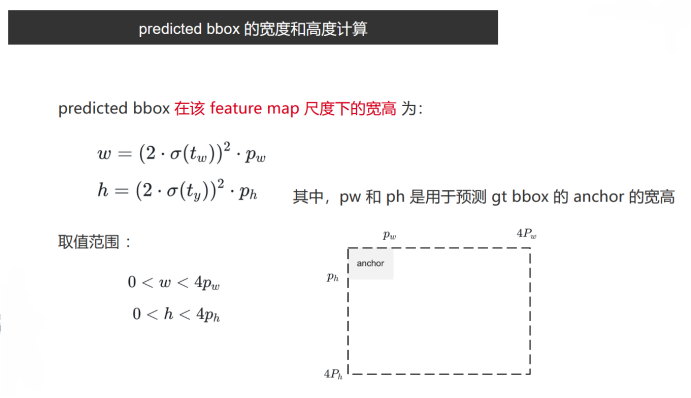

yolov5也对这点做了改进，使得bbox宽高范围限值在了4倍的anchor尺寸以内：
在这里插入图片描述

2. 正样本匹配

正样本匹配的目的，对于图像中的每一个 bbox，找出：

它由输出特征图中的哪些 grid cell 来负责预测
它由哪些尺寸的 anchor 来负责预测

基于这些负责预测的 grid cells 中负责预测的 anchors，得到的预测 bbox 就是正样本，否则就是负样本

也可以简单理解为

负责预测 gt box 的 anchor 就是正样本，
不负责预测的 anchor 就是负样本

正样本匹配举例说明

下面我们举例说明：

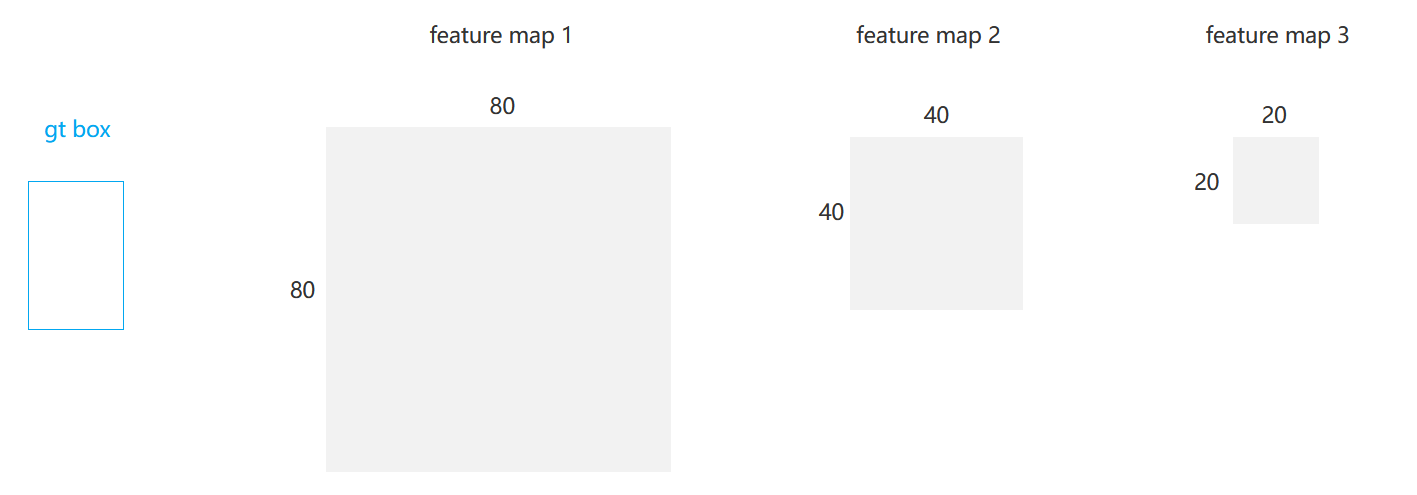

我们想要从网络输出的 3个 feature map 中分别找出预测某 gt box 的正样本，下面我们以 feature map 1 举例 (从 feature map 1 中找正样本)
在这里插入图片描述

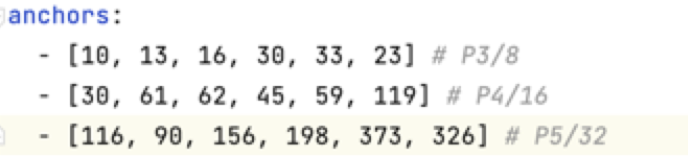

yaml文件中预设的anchors：
在这里插入图片描述

第一个用于检测小尺度物体的3个anchors，对应80x80的feature map 1，P3/8。
第二行是用于检测中等尺度物体的3个anchors，对应40x40的feature map 2, P4/16。
第三行是用于检测大物体的，对应20x20的feature map 3，P5/32。

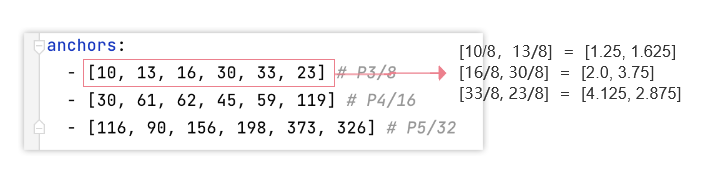

yaml文件中预设的anchors的尺寸，相对于640x640的原图大小。第一行的三个大小的anchors映射到feature map 1的尺寸缩减8倍，如图所示。
fearture map1中的每个像素映射会原图都是一个grid cell，每个grid cell都会基于三个尺寸的anchors预测出三个bbox。所以，feature map 1 一共会预测出 80 x 80 x 3 = 19200 个 anchors。

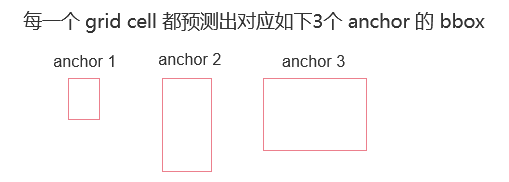

在这里插入图片描述
如何从19200个anchors筛选出正样本。

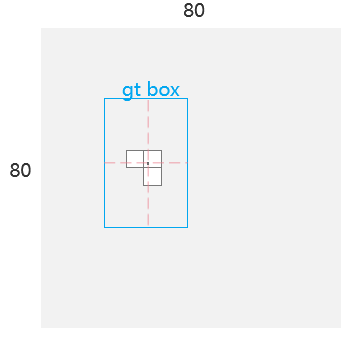

（1）假设 gt bbox 的中心点落在如上图所示的 grid cell 中的左下方区域，根据规则（具体选grid cell的规则后面介绍）我们就让3个grid cell一起来预测该gt box。

该grid cell
它左边的grid cell
它下边的grid cell

（2）将 gt box 的宽度和高度分别和 3个 anchor 的宽度和高度做对比，选出适合的 anchors 用于预测 gt box （具体选择anchors的规则之后介绍）。
在这里插入图片描述
这里假设 anchor 1 和 anchor 2 用于负责预测 gt box，对应正样本。不负责预测的anchor 3对应负样本。

所以，一共 80 x 80 x 3 = 19200 个 anchors 中，仅仅对于这feature map 1的一个 gt box 来说，有6个正样本（3个grid_cell x 2个anchors），其他的都是负样本。

选择负责预测的grid cell的规则

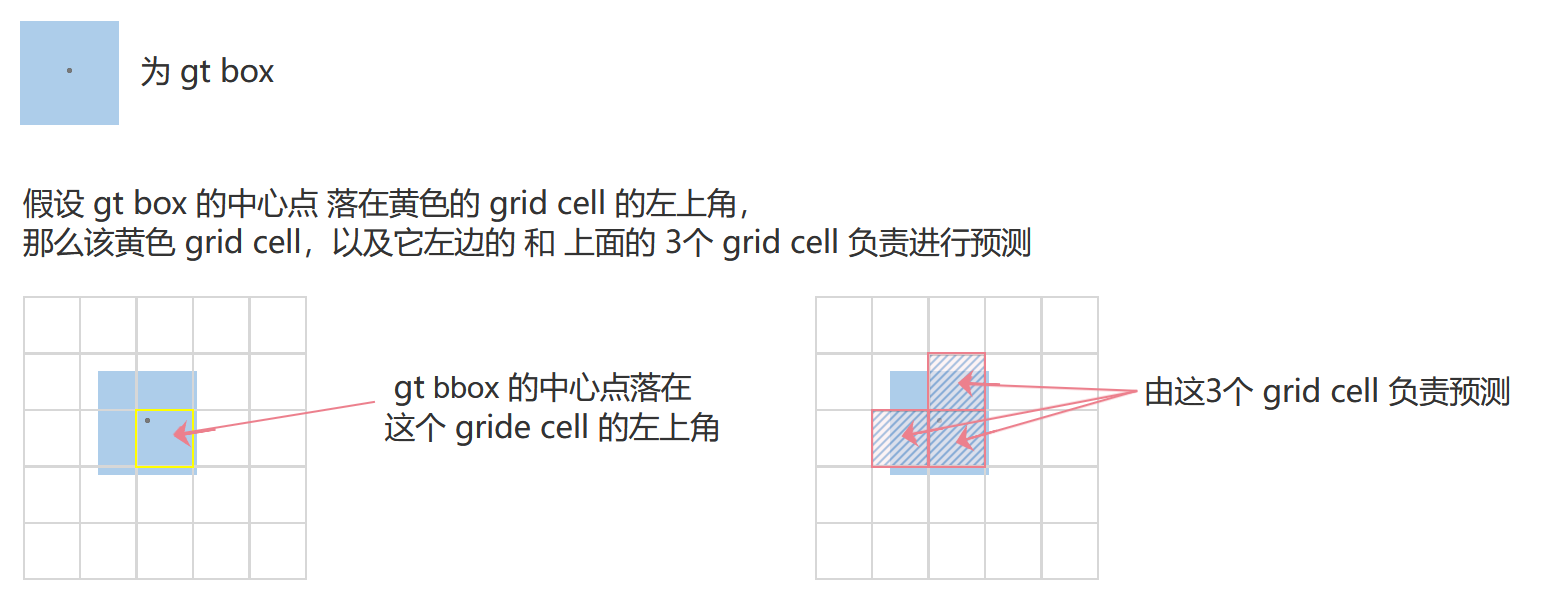

规则为：如果ground truth中心点落在 grid cell 左上区域，那么本身和左还有上3个grid cell共同负责预测。
在这里插入图片描述
为什么是这三个grid cell，因为 gt box中心点所在的 grid cell 以及它的左侧、上侧、左上侧的 4个 grid cell 的预测中心点位置都可能落在该 grid cell 的左上角，其他的不行。

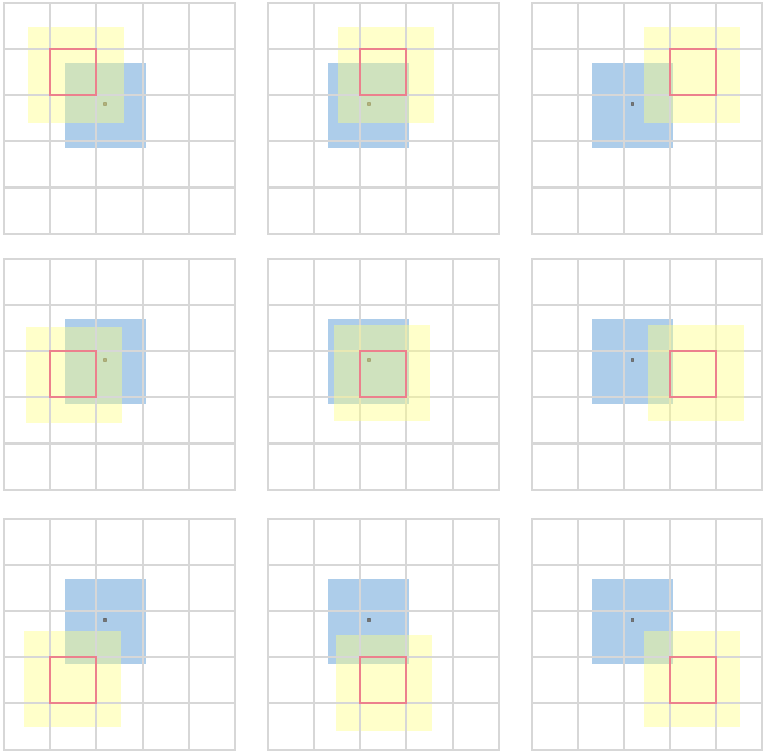

这里对gt box中心点所在的 grid cell 周围一圈的grid cell 分析。图中粉色 grid cell 对应的预测中心点的取值范围为黄色区域
在这里插入图片描述

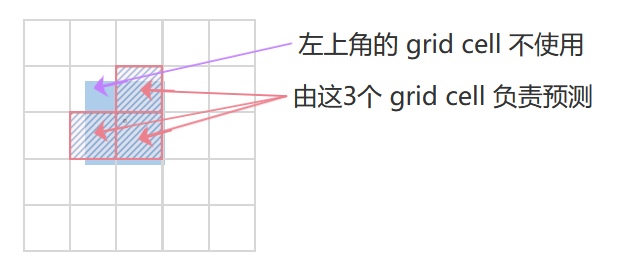

有四个grid cell的范围覆盖到了gt box的中心点，但官方实现时，仅使用该 grid cell 左侧和上侧的 grid cell 来一起进行预测，不使用左上角的grid cell，可能是因为左上角的 grid cell 预测中心点落在该区域的概率太小，所以不进行考虑。

在这里插入图片描述

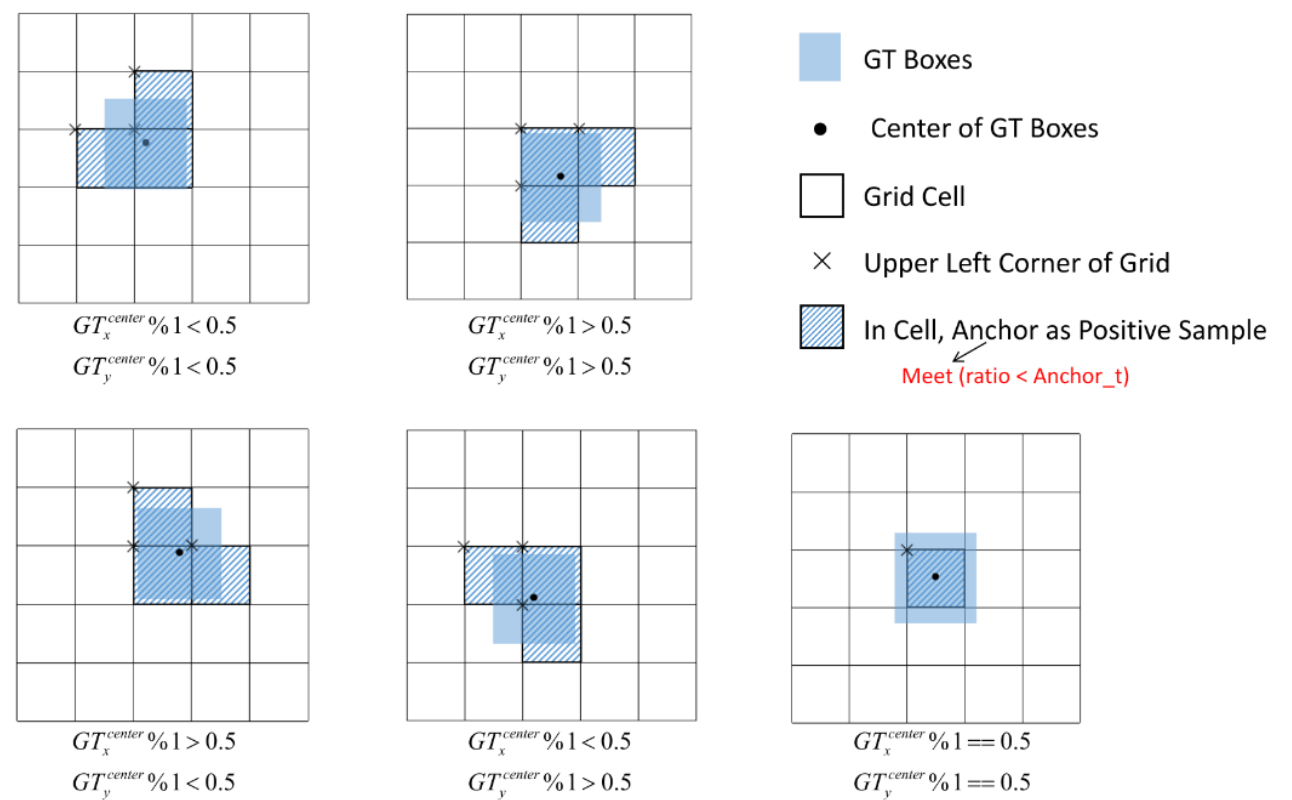

上面我们是以 gt bbox 的中心点落在 grid cell 左上角为例来进行分析的，以下是 gt bbox 的中心点落在 grid cell 左上角、右上角，左下角、右下角的，中心点的所有情况。图片来源：https://docs.ultralytics.com/yolov5/tutorials/architecture_description/#44-build-targets

在这里插入图片描述

选择负责预测的anchor的规则

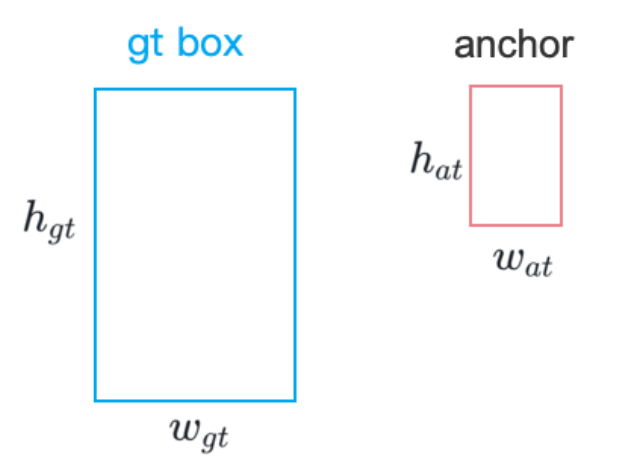

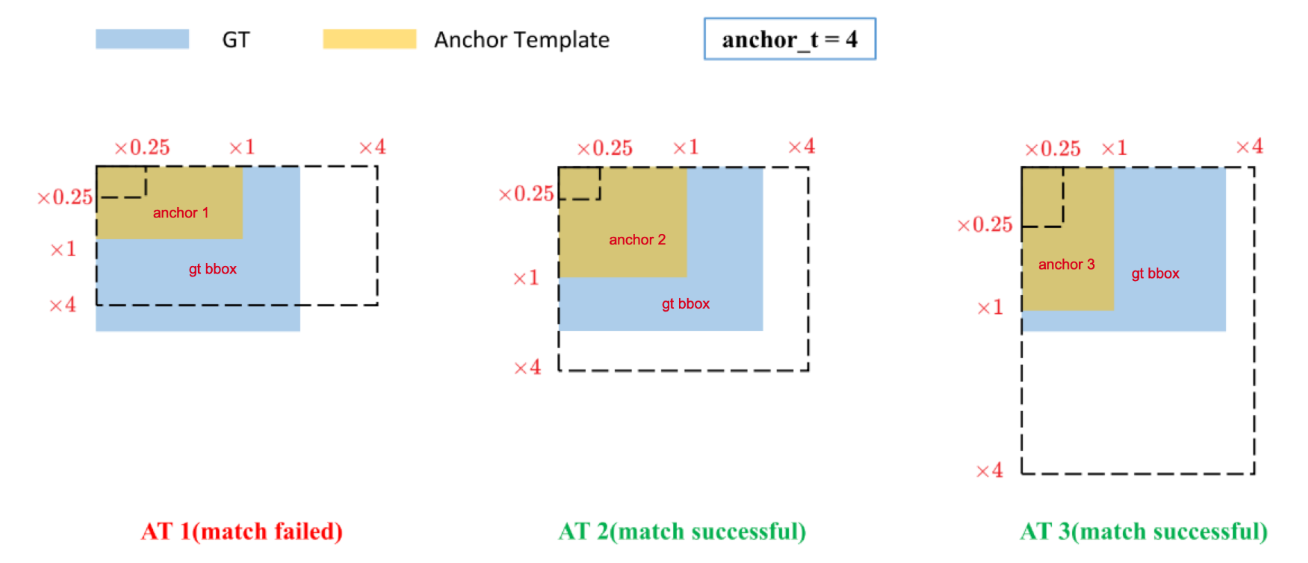

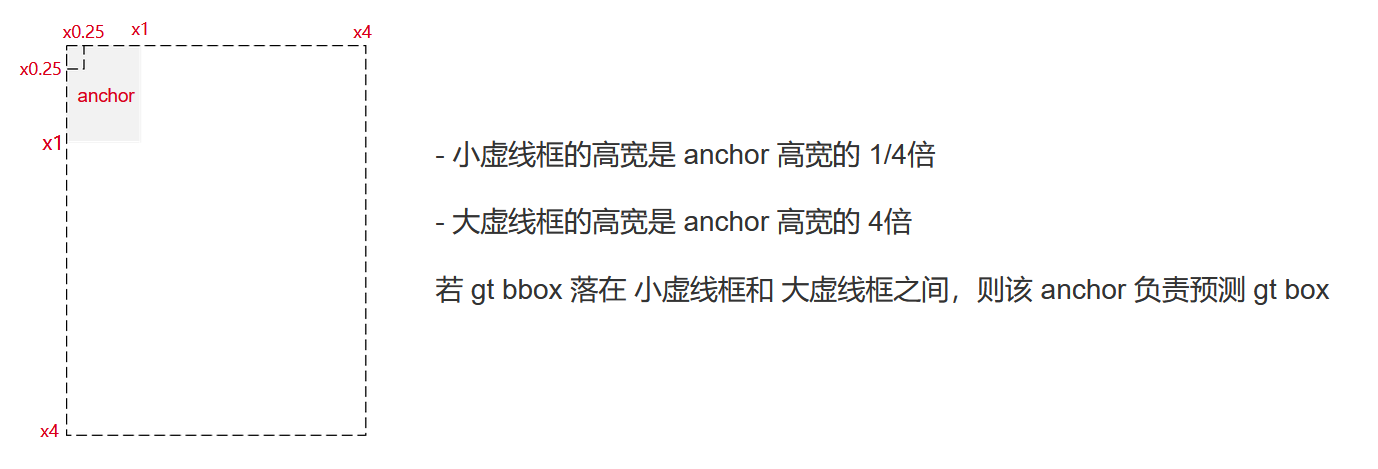

选择规则为：将 gt box 和 3个 anchors 比对宽度和高度，如果满足我们指定的条件，那么这个尺寸的 anchors 就负责预测这个 gt box。
在这里插入图片描述

指定的条件为：
$max⁡(wgtwat,watwgt,hgthat,hathgt)<4\max\left( \frac{w_{\text{gt}}}{w_{\text{at}}},\ \frac{w_{\text{at}}}{w_{\text{gt}}},\ \frac{h_{\text{gt}}}{h_{\text{at}}},\ \frac{h_{\text{at}}}{h_{\text{gt}}} \right) < 4$

翻译与代码：

j = torch.max(r, 1 / r).max(2)[0] < self.hyp["anchor_t"]

等价转换后：
$14<wgtwat,watwgt,hgthat,hathgt<4\frac{1}{4} < \frac{w_{\text{gt}}}{w_{\text{at}}},\ \frac{w_{\text{at}}}{w_{\text{gt}}},\ \frac{h_{\text{gt}}}{h_{\text{at}}},\ \frac{h_{\text{at}}}{h_{\text{gt}}} < 4$
