一、modbus

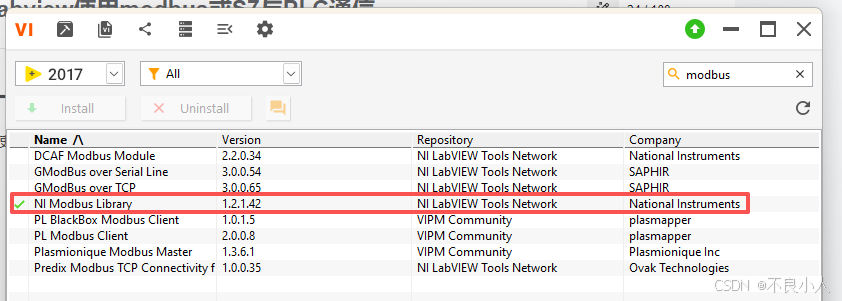

1.使用VI Package Manager (VIPM)安装modbus库

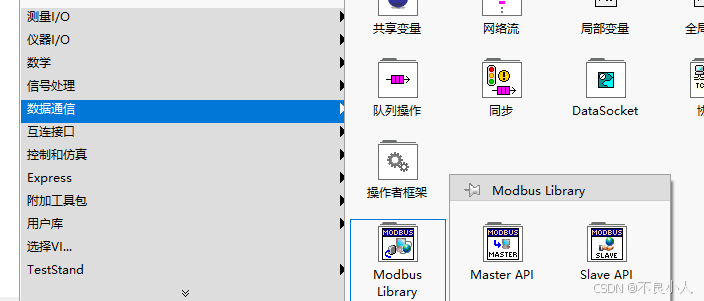

2.安装好后如下显示会有Modbus Library

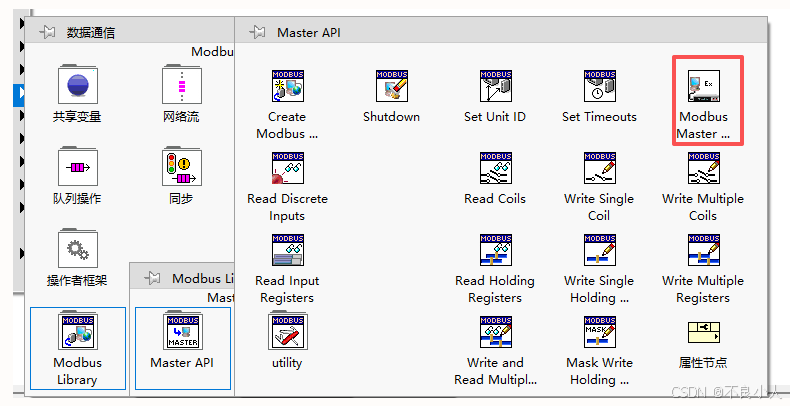

3.Master API作为客户端，如下有一个例程

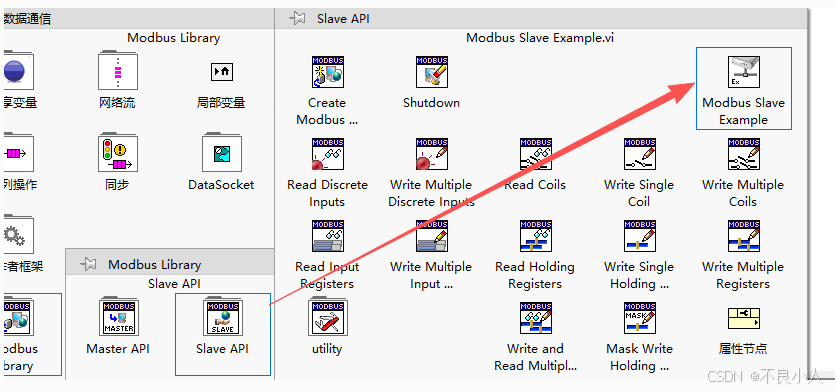

4.Slave API作为服务端，如下有一个例程

上述两个例程是通过IP 127.0.0.1可以互相通信的。数据是一直存在服务端的，服务端程序不关闭数据不会丢失。在没有PLC的情况下可以写另一端程序模拟PLC逻辑流程。

5.由于modbus函数的一个地址两个字节，PLC给的地址可能如下，modbus读0时会把0与1数据都读到。具体modbus地址与PLC地址对应关系要根据实际情况修改。

modbus address	PLC start address	PLC end address
0	0.0	0.0
	0.1	0.1
	0.2	0.2
	0.3	0.3
	0.4	0.4
	0.5	0.5
	0.6	0.6
	0.7	0.7
	1.0	1.0
	1.1	1.1
	1.2	1.2
	1.3	1.3
	1.4	1.4
	1.5	1.5
	1.6	1.6
	1.7	1.7
10	10.0	11.7
12	12.0	15.7

modbus address	PLC start address	PLC end address
100	100.0	100.0
	100.1	100.1
	101.0	101.0
	101.1	101.1
	101.2	101.2
101	102.0	103.7
102	104.0	107.7

二、S7

通过网盘分享的文件：labview与PLC S7例程.zip
链接: https://pan.baidu.com/s/1srfp6gwApoPJB_FxzzEFAg?pwd=yp5d 提取码: yp5d

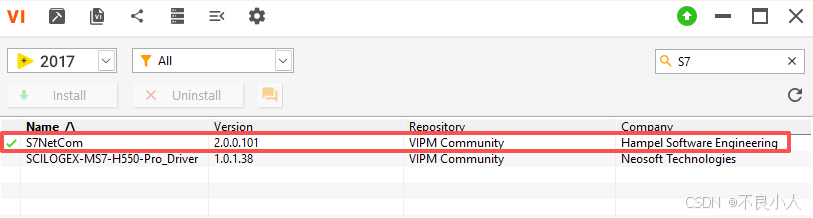

1.使用VI Package Manager (VIPM)安装S7库

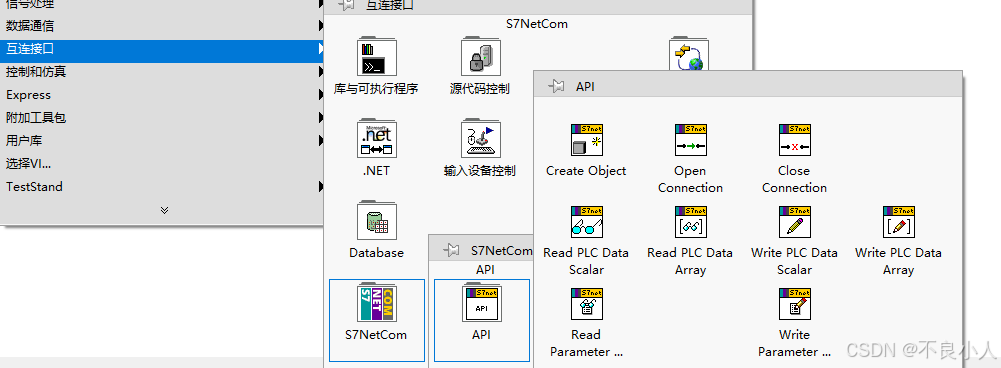

2.安装好后如下显示

3.验证：

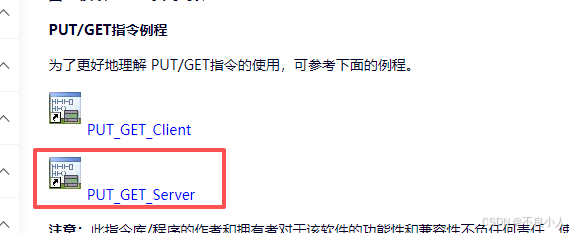

西门子plc使用如下例程下载到PLC中

通过指令编程实现S7-200 SMART 之间S7通信-SIMATIC S7-200 SMART通信-PLC-西门子下载中心常见问题大全

Labview如下：192.168.0.185为PLC的IP地址，Port默认102

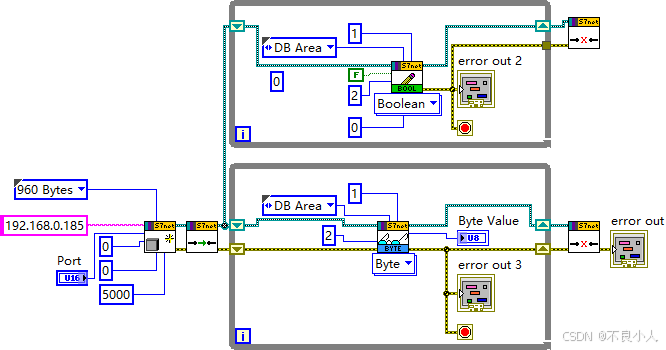

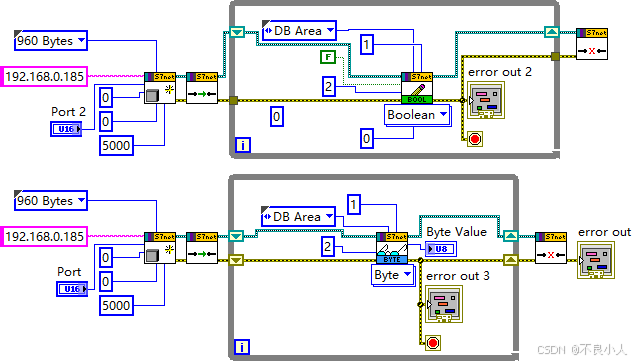

多线程通信注意：每个循环的读写要使用独立的 链接。不能像第二张图使用一个 链接。

如下会报错（两个线程同时运行，应答帧数据存在被别的线程读取导致报错，两个轮流运行是可行的）
