Altium Designer中的Net-Tie：解决多网络合并与电气隔离的利器

在复杂的PCB设计中，我们常常会遇到一些特殊的电气连接需求。例如，需要将两个或多个逻辑上独立但物理上需要连接的网络（如不同电源域的GND）在特定点进行连接（单点连接），同时又要保持其网络标识的独立性。

一、 Net-Tie是什么？

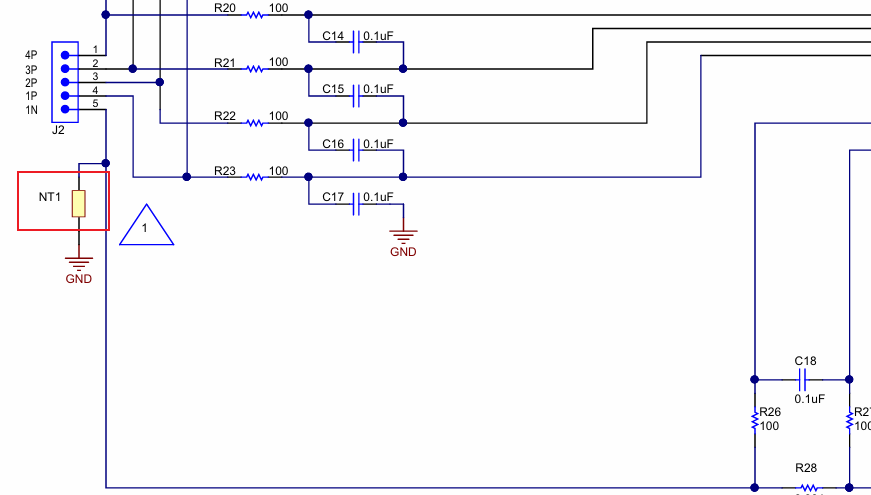

Net-Tie（网络连接器）是Altium Designer中一种特殊的虚拟元件。它并非一个实际的物理器件，而是一个用于在原理图和PCB设计阶段进行电气定义的工具。
它的核心作用是：

• 在电气上连接两个或多个不同的网络，使它们在物理上导通。
• 在逻辑上保持这些网络名称的独立性，避免在原理图和网络表中被合并成一个网络。
• 允许对连接点进行电气规则检查（DRC），例如检查连接的走线宽度是否满足特定要求。


二、 为什么需要Net-Tie？

• 多种地平面单点接地处理/或者多电源阈合并： 这是最常见的应用场景。例如，一个系统可能有信号地（GND_S）、电源地（GND）。在PCB的某个点（通常通过一个磁珠或0欧电阻）需要连接在一起形成一个完整的电源回路。使用Net-Tie，你可以在该连接点明确地将这2个地网络连接起来，同时保留各自的网络名，便于电源完整性分析和布线管理。
• 大电流路径分流：对于承载大电流的网络（如主电源+12V），为了降低阻抗和温升，可能需要使用多个引脚或并联走线。Net-Tie可以将这些并联的路径定义为同一个网络的不同分支，并在连接点进行电气规则检查，确保总电流容量足够。
• 信号完整性考量：在某些高速设计中，可能需要通过特定的拓扑结构（如菊
