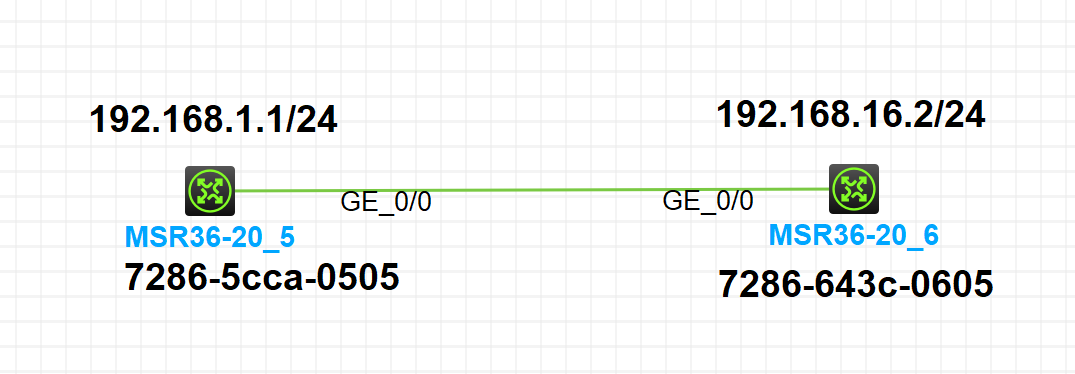

一，实验拓扑图：

二、实验说明 ：

在两个接口配置好两个不同网段的的ip地址后是不能相互通信的。

经过测试用ospf把两个网段宣告进area 0 是行不通的。

最后我们通过静态路由来配置，遇到一个最大的问题是，我们的下一跳地址应该写那个？

三、实验步骤

步骤一：配置IP地址

R5:

[H3C]int g0/0
[H3C-GigabitEthernet0/0]ip add 192.168.1.1 24

R6:

[H3C]int g0/0
[H3C-GigabitEthernet0/0]ip add 192.168.16.2 24

配置之后我们是ping 不通的

步骤二： 配置静态路由

R5:至于下一跳地址我们先用路由器本身网段的一个虚拟Ip地址(随便一个只要在同一网段)

[H3C]ip route-static 192.168.16.0 24 192.168.1.2

R6:

[H3C]ip route-static 192.168.1.0 24 192.168.16.1

步骤三：查看路由器的mac地址

R5：可以看到mac地址为7286-5cca-0505

[H3C]dis int g0/0
GigabitEthernet0/0
Current state: UP
Line protocol state: UP
Description: GigabitEthernet0/0 Interface
Bandwidth: 1000000 kbps
Maximum transmission unit: 1500
Allow jumbo frames to pass
Broadcast max-ratio: 100%
Multicast max-ratio: 100%
Unicast max-ratio: 100%
Internet address: 192.168.1.1/24 (Primary)
IP packet frame type: Ethernet II, hardware address: 7286-5cca-0505 //mac地址
IPv6 packet frame type: Ethernet II, hardware address: 7286-5cca-0505
Output queue - Urgent queuing: Size/Length/Discards 0/1024/0
Output queue - Protocol queuing: Size/Length/Discards 0/500/0
Output queue - FIFO queuing: Size/Length/Discards 0/75/0
Last link flapping: 0 hours 15 minutes 15 seconds

R6：mac地址为 7286-643c-0605

步骤四：用arp实现 IP 地址到 MAC 地址的映射

R5:将虚拟的IP地址与对方的mac地址两者之间,静态 ARP 绑定用于固定 IP 与 MAC 的映射关系

使用该 MAC 地址封装数据帧并发送。

[H3C]arp static 192.168.1.2 7286-643c-0605

R6:

[H3C]arp static 192.168.16.1 7286-5cca-0505

步骤五： 测试

[H3C]
[H3C]ping 192.168.16.2
Ping 192.168.16.2 (192.168.16.2): 56 data bytes, press CTRL+C to break
56 bytes from 192.168.16.2: icmp_seq=0 ttl=255 time=0.445 ms
56 bytes from 192.168.16.2: icmp_seq=1 ttl=255 time=0.291 ms
56 bytes from 192.168.16.2: icmp_seq=2 ttl=255 time=0.415 ms
56 bytes from 192.168.16.2: icmp_seq=3 ttl=255 time=0.386 ms
56 bytes from 192.168.16.2: icmp_seq=4 ttl=255 time=0.397 ms

ARP（Address Resolution Protocol，地址解析协议）是 TCP/IP 协议栈中的关键协议，核心作用是实现 IP 地址到 MAC 地址的映射，确保数据帧能在局域网内准确传输。以下是其核心原理的详细解析：

一、ARP 的核心目标

在局域网中，设备间的数据传输依赖MAC 地址（物理地址，固化在网卡中），但上层协议（如 IP 协议）使用IP 地址（逻辑地址）进行通信。ARP 的核心功能就是在两者之间建立映射关系，解决 “知道对方 IP 地址，却不知道其 MAC 地址” 的问题。

二、ARP 的工作流程（以局域网内通信为例）

假设设备 A（IP：192.168.1.1，MAC：AA-AA-AA-AA-AA-AA）要向设备 B（IP：192.168.1.2）发送数据，流程如下：

1. 查询本地 ARP 缓存
   设备 A 首先检查自身的ARP 缓存表（存储近期 IP 与 MAC 的映射关系），看是否有 192.168.1.2 对应的 MAC 地址。

   • 若存在，则直接使用该 MAC 地址封装数据帧并发送。
   • 若不存在，则触发 ARP 请求。
