1. 前言

通常说的覆盖率有两种类型：code coverage(代码覆盖率)和functional coverage(功能覆盖率)。代码覆盖率是使用EDA工具自动从设计代码里提取出来的，功能覆盖率是用户指定的，用于衡量测试设计意图和功能进展。因此，功能覆盖率有两个关键点：

它是用于指定的，而不是根据设计代码自动推测生成的；
它是基于设计需求，独立于实际设计代码和结构；

覆盖率主要由覆盖率组(covergroup)、覆盖率点(coverage point)、交叉覆盖率(cross coverage)、覆盖率选项(coverage option)和覆盖率方法(coverage method)组成的。

2. covergroup

Covergroup用于构建覆盖率模型，它将覆盖率模型和规范封装起来，内部可以包含以下组件：

用于coverage point同步和采样的时钟事件；
Coverage points；
Cross coverage；
可选的参数；
Coverage options

Covergroup是用户定义的类型，可以定义在package、module、program、interface、checker或class里面。类似于class，covergroup可以在多处地方调用new()构造函数例化。如下所示，covegroup name是cg，通过new()构造函数，创建了cg的例化cg_inst。

covergroup cg; ... endgroup

cg cg_inst = new;

covergroup可以通过new(xx)构造函数传递参数进去，参数的类型只能是ef(会被处理成const ref)或input，而不能时output或inout。

可以通过@event或sample()方法来指定coverage何时采样。Covergroup可以包含一个或多个coverage points。Coverage point可以覆盖一个变量或一个表达式。Coverage point内部可以包含一组bins(仓)，用于采集values或value transitions。用于采集value 集合的bin称为state bins，用于采集value transitions的bin称为transition bins。

也可以将coverage group嵌入到class定义中，这是一种常见的做法，它提供了一种简单的方式去覆盖类中的属性，可以保护类的封装性，这种方式称作embedded covergroup declaration。

3. coverage point

Coverpoint表达式（包括iff condition）的采样是发生在covergroup被采样的时候。Coverpoint会创建一个层次化范围且可选的labeled。如果有使用label，那么该label就是coverage point的名字。该名字也可以用于cross coverage 和访问coverpoint中的方法。如果没有指定label且coverpoint只和一个单一变量关联，那么该变量名可以是coverpoint的名字，其它情况，由工具实现定义，但该自动生成的名字只是用于coverpoint报告，不能被其它地方语言引用。

Coverpoint bin将一个name和count与一组value或value transition 序列联系起来，当一个bin指定的value或value transition 序列每一次满足时，相应的count加1。每一个bins的后面都可以跟着iff construct来指定该bins是否满足采样条件，如果是false，那么count肯定不会增加的。Transition bin在每一个sample中，最多只能增加1，不管同时有几个hit同一个bins。

bins允许对于给定范围列表的每一个value创建一个独立的bin，可以在bin name后面加上[]就可以了，或者如果要把给定范围列表分配到几个bin内，可以在[]里加上正整数expression。如果bins的固定个数小于values的指定个数，那么尽力采用均分，无法均分，最后一个全部兜着。如果bins的个数大于values的指定个数，那么有一些bins将会是空的。

bins允许对于范围列表创建一个单一的bin，也就是bin name的等号后面使用{}指定一组values。

对于范围列表，允许使用[ expression : $ ] or [ $ : expression ]。

如果没有指定bins的话，coverpoint bin会自动创建，创建的最大个数为auto_bin_max(coverage option)指定的。

default可以用于替代没有被显式定义的bins中指定的其它值，对于coverpoint覆盖率的计算不考虑default bin，同样的，cross coverage也不考虑default。default sequence用于替代没有被显式定义的transition bins中指定的其它transition值。defualt或者defualt sequence bin不能被显式ignored。如果一个bins被指定为ignore_bins且被指定为default或defualt sequence，那么会报错的。

Wildcard bin使得所有的X、Z或?可以被当作0或1。如下：

wildcard bins g12_15 = { 4'b11?? };

如果采样值有1100、1101、1110和1111，那么g12_15命中的次数就增加。

Wildcard bins也可以用于separate bins，例如：

wildcard bins g12_15_array[] = { 4'b11?? };

上述会创建1100、1101、1110和1111这4个bin。

Wildcard bins也可以用于transition bins，例如：

wildcard bins T0_3 = (2'b0x => 2'b1x);

每当有下面的value transitions，T0_3 bin的计数会增加，有点类似于(0,1=>2,3)方法。

00 => 10、00 => 11、01 => 10、01 => 11

3.1. Transition bins的指定方式

value1(range_list1) => value2(range_list2)：表示value1的下一次sample要是value2；如果有用到range_list，那么SV会拓展range_list里的值其它值进行转换，比如：

1,5 => 6, 7

那么它的效果相当于：( 1=>6 ), ( 1=>7 ), ( 5=>6 ), ( 5=>7 )

trans_item [* repeat_range ]：表示trans_item要重复repeat_range次，比如：

3 [* 5]

上述等价于：3=>3=>3=>3=>3

还可以指定重复的范围，比如：

3 [* 3:5]

上述等价于：( 3=>3=>3 ), ( 3=>3=>3=>3 ), ( 3=>3=>3=>3=>3 )

trans_item [-> repeat_range]，或trans_item [= repeat_range]：表示trans_item出现个数，中间不管有什么其它值。比如：

3 [-> 3]

上述等于：...=>3...=>3...=>3，(...)代表任何不包含值为3的转换。在比如：

1 => 3 [ -> 3] => 5

上述等于：1...=>3...=>3...=>3 =>5

4. cross coverage

Coverage group可以指定在两个或多个coverpoints或变量之间进行cross coverage。如果指定的是变量，那么SV会隐式地帮它定义一个coverpoint，然后再参与到cross。因此cross coverage的输入本质上只有coverpoint。另外expression不能直接用于cross中，只能先将expression定义成coverpoint，然后再用cross。

Cross coverage提供了一个可选的label，该label会为cross中定义的bins创建一个层次化范围。Cross coverage也可用iff来选择是否在该次统计coverage。

对于coverpoint中定义为default、ignored或illegal的bins，在cross中不会创建bins的。Cross coverage只允许用同一个coverage group中的coverage points进行cross，引用其它group的coverpoint将会导致编译错误。

除了cross自动生成的bins之外，SV允许用户定义指定的cross coverage bins。可以使用bin select 方式来定义用户自定义的bins。用户自定义cross bins和自动生成 bins可以在同一个cross中生成的。只要没有被用户定义的cross bin截断的其它自动生成bins都会保持。如下例子：

int i,j;

covergroup ct;

coverpoint i { bins i[] = { [0:1] }; }

coverpoint j { bins j[] = { [0:1] }; }

x1: cross i,j;

x2: cross i,j {

bins i_zero = binsof(i) intersect { 0 };

}

endgroup

x1 cross的结果为：

<i[0],j[0]>

<i[1],j[0]>

<i[0],j[1]>

<i[1],j[1]>

x2 cross的结果为：

i_zero // user-specified bin for <i[0],j[0]> and <i[0],j[1]>

<i[1],j[0]> // an automatically generated bin that is retained

<i[1],j[1]> // an automatically generated bin that is retained

binsof语法产生它里面表达式的bins，该表达式可以是coverage point(显式)或单个变量(隐式生成coverpoint)，或coverpoint bin。生成的结果bins可以进一步选择，通过intersect语法来选择或排除某些bins的值。Bins值的选择可以使用逗号分隔来选取多个，因此可以选择1个value、一个范围value、也可以范围值。例如：

[ $ : value ] => The set of values less than or equal to value

[ value : $ ] => The set of values greater or equal to value

bins的选择可以和其它bins的的选择进行逻辑运算(&&, ||)来进一步选择的。

5. coverage option

Coverage options可以用于控制covergroup、coverpoint和cross的行为。有两种options类型：一种用于指定covergroup instance的行为，另一种用于指定covergroup type的行为。如果对于同样option，指定多个值会报错的。

5.1 Covergroup instance options

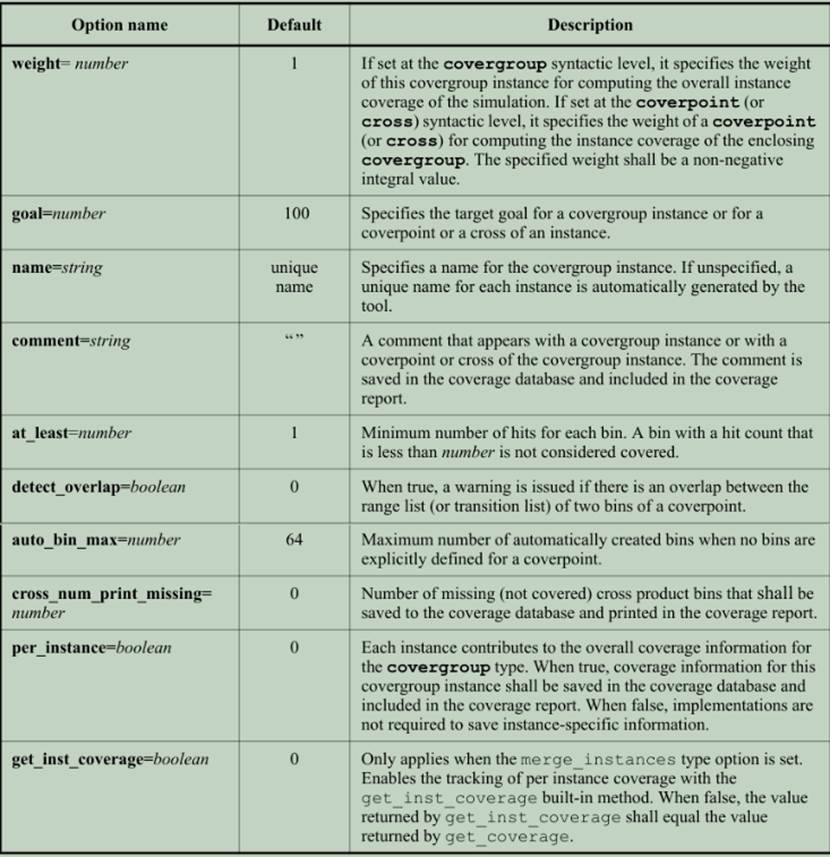

下表为instance-specific covergroup options及其描述。这些options可以在初始化instance-specific options时指定不同的值。这些初始化option value只影响对应的instance。

Instance-specific options可以在covergroup定义的时候set进去。在covergroup定义时设置这些options的语法如下：

option.member_name = expression;

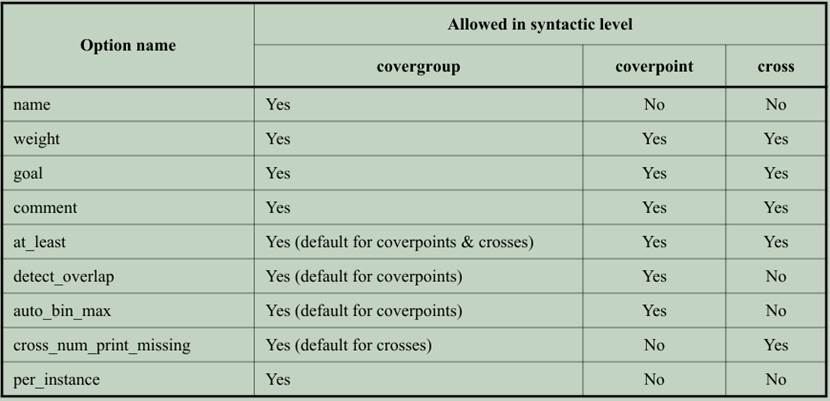

每一个covergroup、coverpoint或corss内部都自带有option这个成员变量。covergroup定义时，内部的option赋值语句是在该covergroup例化时生效的。per_instance和get_inst_coverage options只能在covergroup定义时设置。auto_bin_max和detect_overlap options只能在covergroup和coverpoint定义时生效。其它的instance-specific options可以在covergroup例化之后，通过赋值来设置的。下表总结了instance options在不同语法层次(covergroup、coverpoint或cross)的总结。所有的instance options可以在covergroup层次指定。除了weight、goal、comment和per_instance options，所有其它options在covergroup设置后，也作为该covergroup内部所有coverpoints和crosses的相应options的默认值。当然独立的coverpoints或crosses可以覆盖这些默认值。weight、goal、comment和per_instance options在covergroup层次设置时，不会影响更低层次(coverpoint和cross)相应options的默认值。

5.2 Covergroup type options

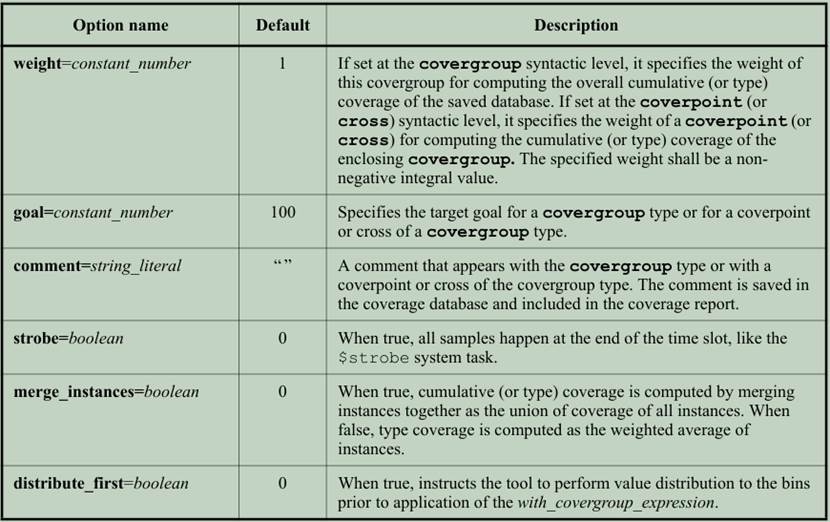

下表列出的options描述covergroup type整体的属性。它们就像是class中的static data members一样，对于所有的instances都起作用的。

上述提到的covergroup type options可以在covergroup定义时设置，语法如下：

type_option.member_name = constant_expression;

type_option是每个covergroup、coverpoint和cross内建的static 成员。不同instances不能对type_options赋不同的值。这些options只能在初始化时通过常数表达式来设置。Strobe type option只能在covergroup定义时设置，其它type options可以在仿真进行中赋值，通过::方式来的。如下：

covergroup gc @(posedge clk) ;

a : coverpoint a_var;

b : coverpoint b_var;

endgroup

...

// Set the comment for all covergroups of type "gc"

gc::type_option.comment = "Here is a comment for covergroup g1";

// Set the weight for coverpoint "a" of all covergroups of type gc

gc::a::type_option.weight = 3;

gc g1 = new;

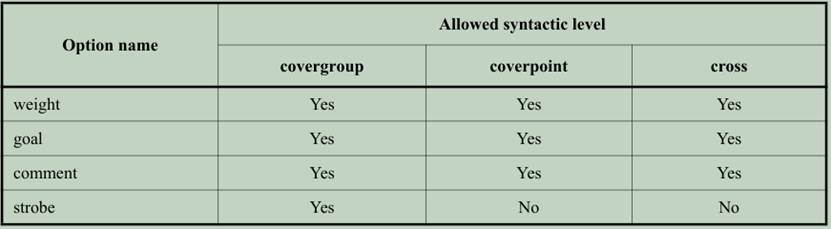

下表列出了不同层次的type options可以是否被设置。covergroup层次的设置不影响到底下层次的设置。

6. coverage method

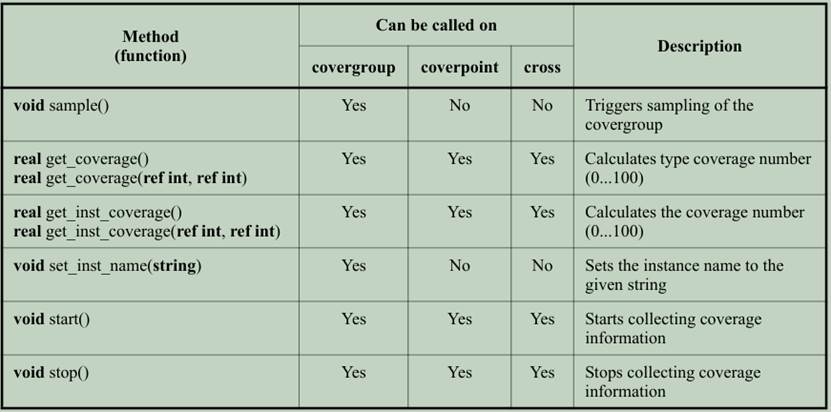

covergroup提供了一些coverage方法，这些方法可以在任何时刻被调用：

get_coverage()返回type coverage，它包含了所有该type例化出来的coverage累积，它是static方法，可以用::操作符和.操作符来引用。get_inst_coverage()返回指定instance的coverage，它只能对应的instance有关联，不是static方法，因此只能用.操作符。另外，covergroup里的sample()函数其实可以使用with关键字来override的。

SV提供了以下的系统方法去帮助管理覆盖率数据收集：
