本篇，以最常用的串口通信作展示，示范如何通过VOFA+显示数据波形。
一、VOFA+ 下载
VOFA+ 是一款面向嵌入式开发的上位机软件，专注于硬件数据实时可视化与调试。它通过高效协议（如FireWater、JustFloat）将原始字节流转化为动态图形（波形图、3D控件等），兼具高性能通信（串口/网口）与零代码可视化优势。
软件提供全功能免费版本，无注册限制。
官网下载：https://www.vofa.plus
二、数据格式
1、数据协议种类
VOFA+，支持三种数据协议。
- FireWater：默认且最常用。功能强大，即能作为串口助手显示文本数据，也能解析并显示波形。
- JustFloat： 专为超高频率的浮点数据传输优化。用于极高刷新率的波形显示场景。较少用到。
- RawData： 纯粹的串口助手模式。仅显示原始数据(文本、16进制)。不解析数据，因此无法显示波形。
本篇将重点介绍最常用的 FireWater 协议。
2、FireWater 数据格式详解
FireWater 协议的核心思想是将数据点（通常是数值）嵌入到字符串帧中，VOFA+ 通过识别特定的分隔符来提取这些数据点并绘制波形。
它提供两种灵活的格式以适应不同场景：
- 方式1："<any>:ch0,ch1,ch2,......chN\n"
- 方式2："ch0,ch1,ch2,......chN\n"
格式解释：
- <any> 指任意前缀文本, 可以是任何字符组合 (英文字母、中文、符号、空格等），这部分内容会原样显示在VOFA+的“数据”区域，方便阅读调试信息、时间戳、标签等。
- 方式1中，<any>与数据之间，用英文的冒号":"作分隔！它是关键分隔符！VOFA+通过寻找第一个冒号来识别数据的开始位置。如果缺少这个冒号，或使用了中文冒号（：），该帧只能显示文本，无法解析波形。
- 方式2中，没有<any>，无需":"分隔符。
- ch0,ch1,ch2,......chN: 是实际的数据点，通常是整数、浮点数。每个chX代表1个通道的值。
- 数据点之间，用英文的分号","作分隔！它是关键分隔符！
- 数据点之间(逗号周围)，允许存在任意空格。例如 "23.5, 24.0\n" 或 " 23.5 , 24.0 \n"，都有效。
- 每帧数据，以"\n"结尾。它是帧结束标志！VOFA+ 只有检测到换行符
\n，才会开始处理这一帧数据（显示文本并解析波形）。为了提高兼容性，强烈建议使用 "\r\n" 作为行结尾。
下面三个例子，都是有效示范：
printf("samples:1.1,3.2,-0.6,-0.9\n");printf("第%d帧数据: %4.3f, %04d, %d \r\n", myCNT, myFloat, myValue1, myValue5);printf(" %4.3f, %4.3f, %4.3f \r\n", v0, v1, v2);三、VOFA+ 操作步骤
我们先看看STM32程序的示例，和数据在普通串口助手中的输出。

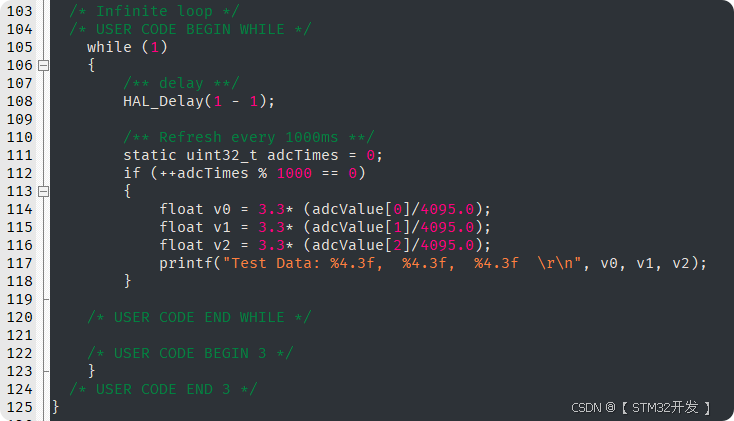

如下图，很简洁的ADC数据，每1s通过printf (已重定向UART1) 输出一次。

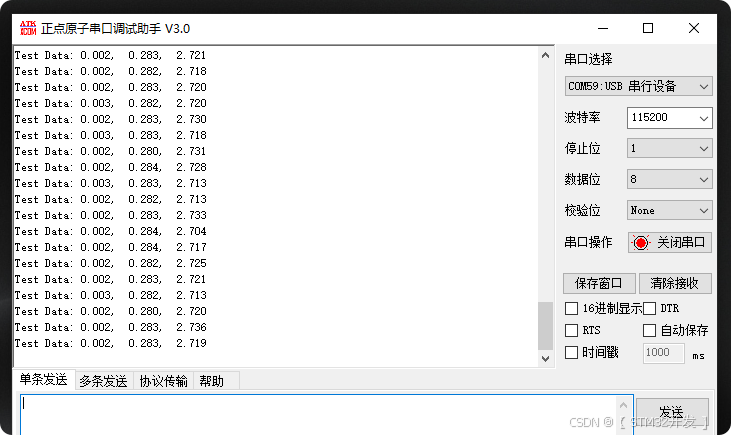

在串口助手XCOM中，输出如下：
程序的输出，能够在串口助手XCOM中正常输出。这些都是最基础、最常用的调试操作。
现在，关掉串口助手（必须关掉，不然它会占用端口，VOFA+无法检测到对应的端口）。
1、VOFA+ 与主流串口助手的操作区别
VOFA+的界面设计，与常用的串口助手有所不同。第一次使用时，可能会有点手足无措。
把它当成一个加强版本的串口助手即可。
最常用的参数配置，如下：
- 数据引擎：FireWater (默认）
- 数据接口：串口（默认）
- 串口参数：如同其它主流串口助手，默认即可
重点：连接按钮(打开串口)，在左上角！
2、数据显示
点击 VOFA+ 的连接按钮（打开串口），按钮会从深蓝色，切换为浅蓝色状态。
当有数据传输时，这个按钮还会闪烁提示！

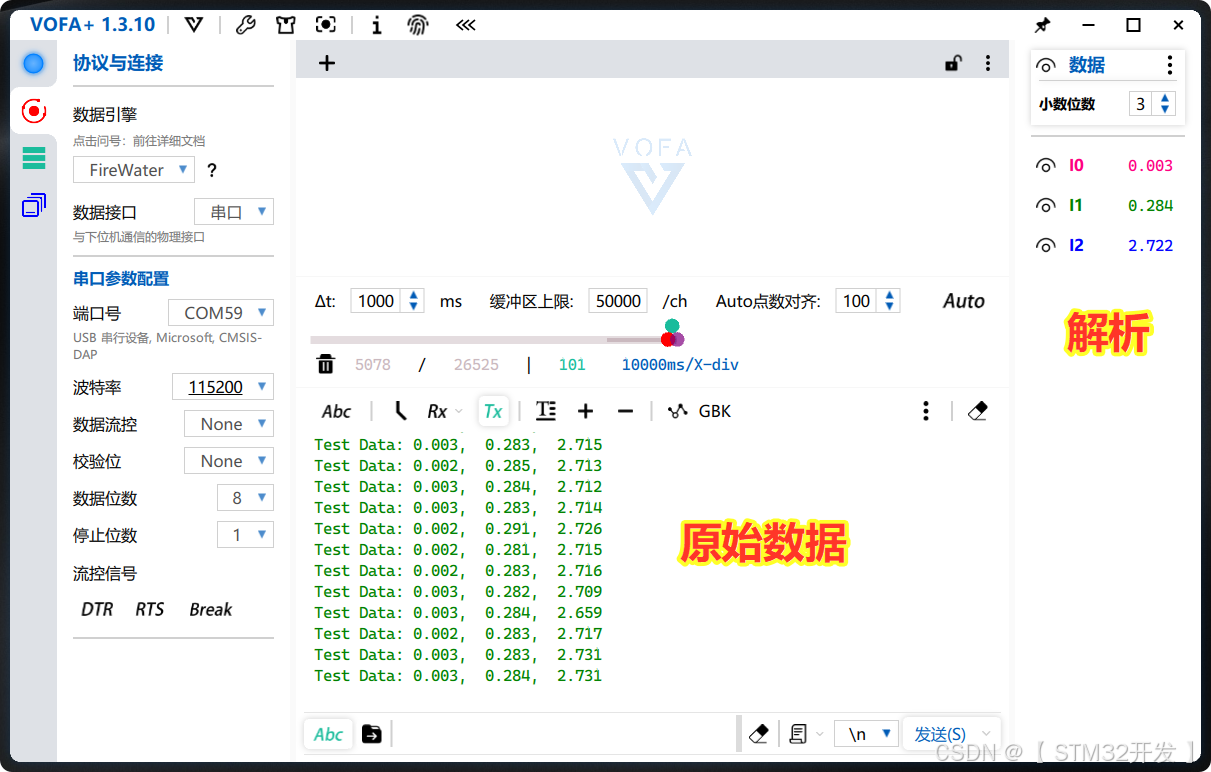

连接后，状态如下图。
- 下方：显示原始数据;
- 右侧：是VOFA+的解析数据; 它们后面可以被添加到控件中显示。
不能显示数据的解决
连接打开后，不能显示数据时，依次检查：
- 端口号、波特率 等通信参数 （用其它串口助手，跑一次相同参数，看看是否能收到数据);

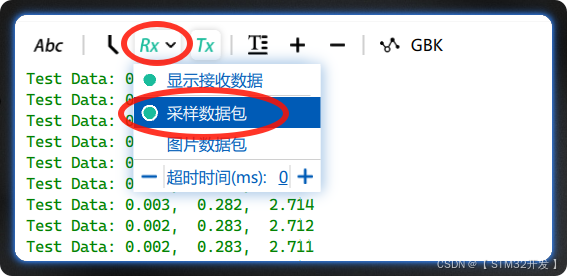

- 检查下图中这个选项 （很多人坑在这个位置）;
3、波形显示
① 添加 波形控件
在控件区，把需要的控件，拖到右方显示区。

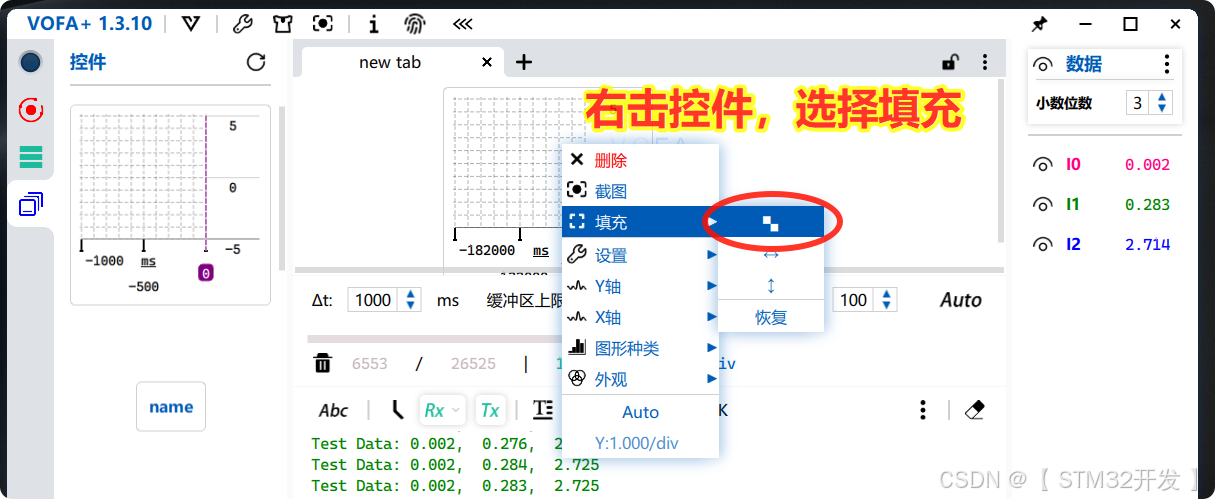

② 填充方式
右击控件，选择填充方式，一般用全填充。

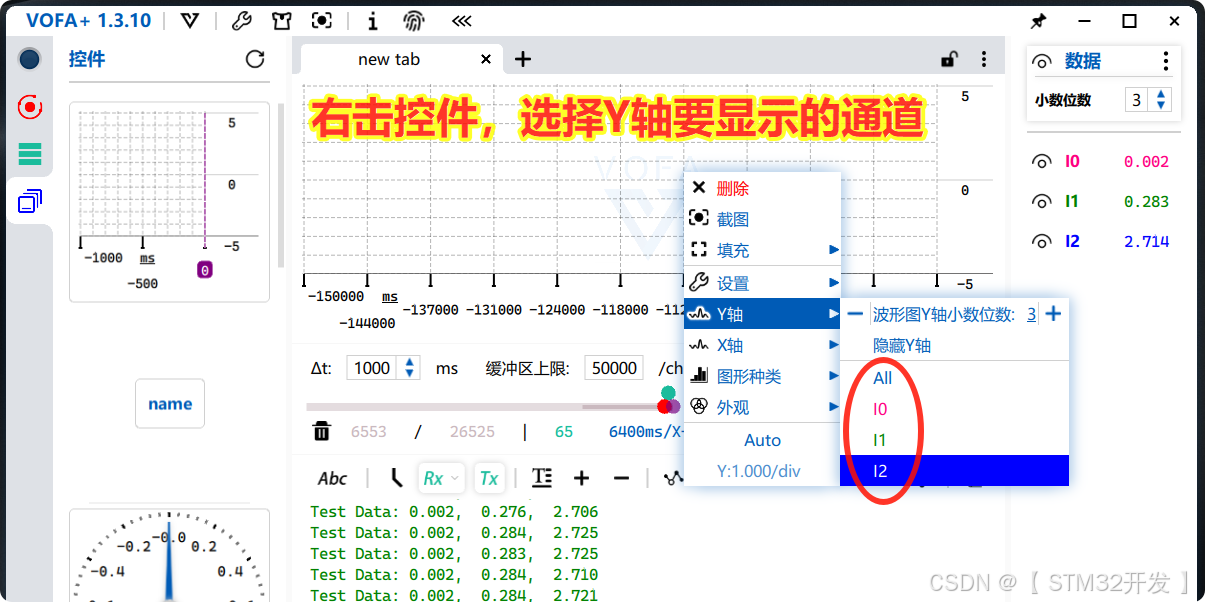

③ 添加通道
右击控件，Y轴，选择需要的通道。
能用的通道，就是右侧那些解析出来的通道。可以单个选择，也可以All 全部添加！

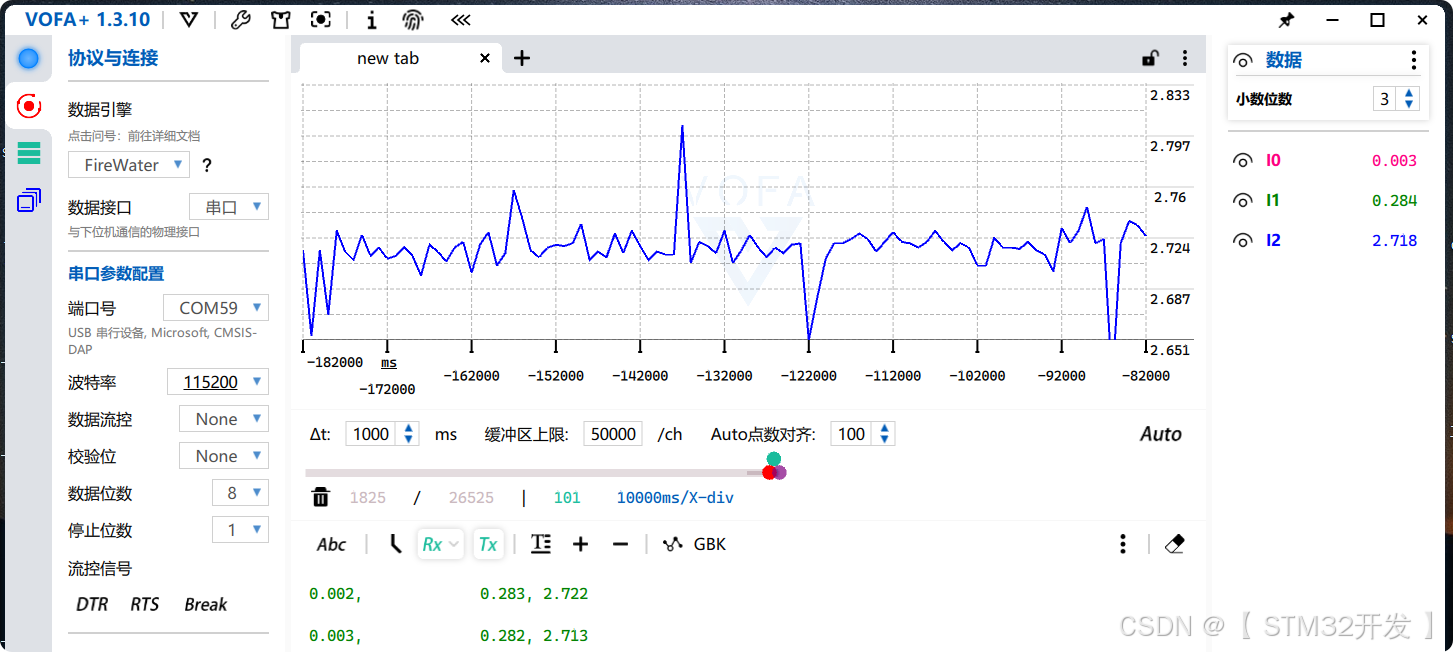

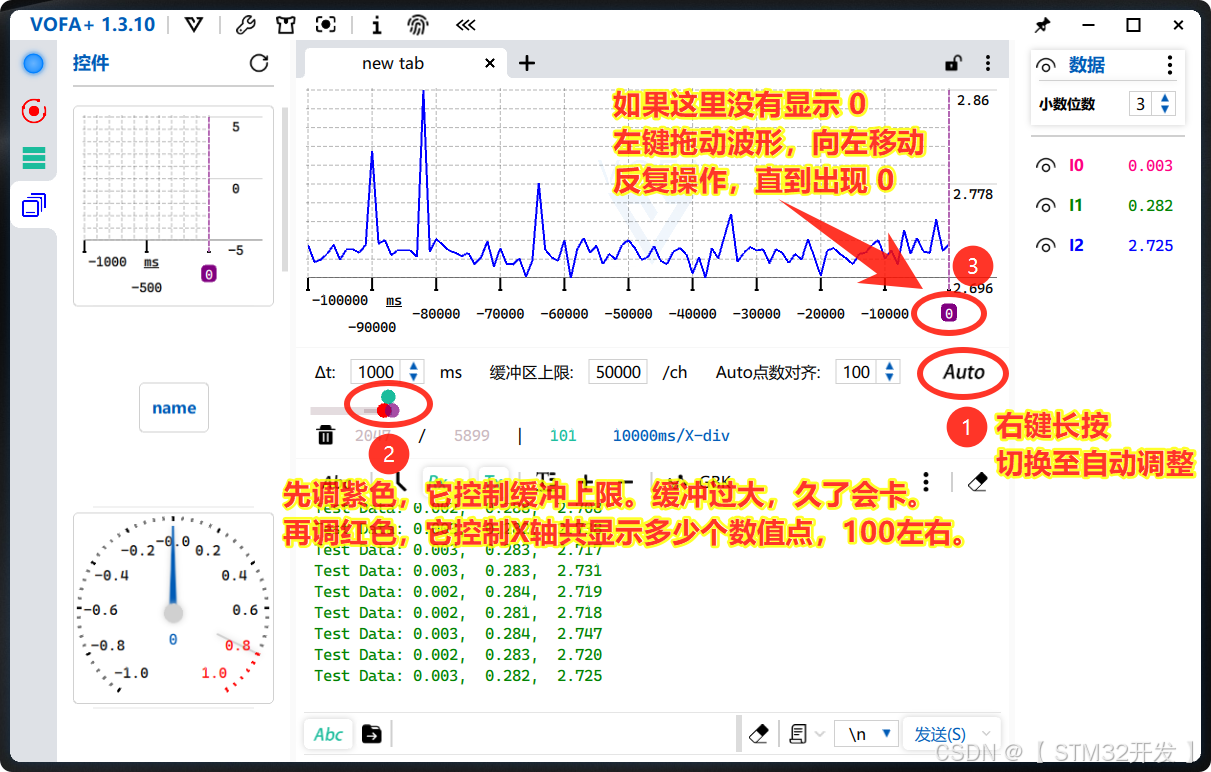

④ 调整波形

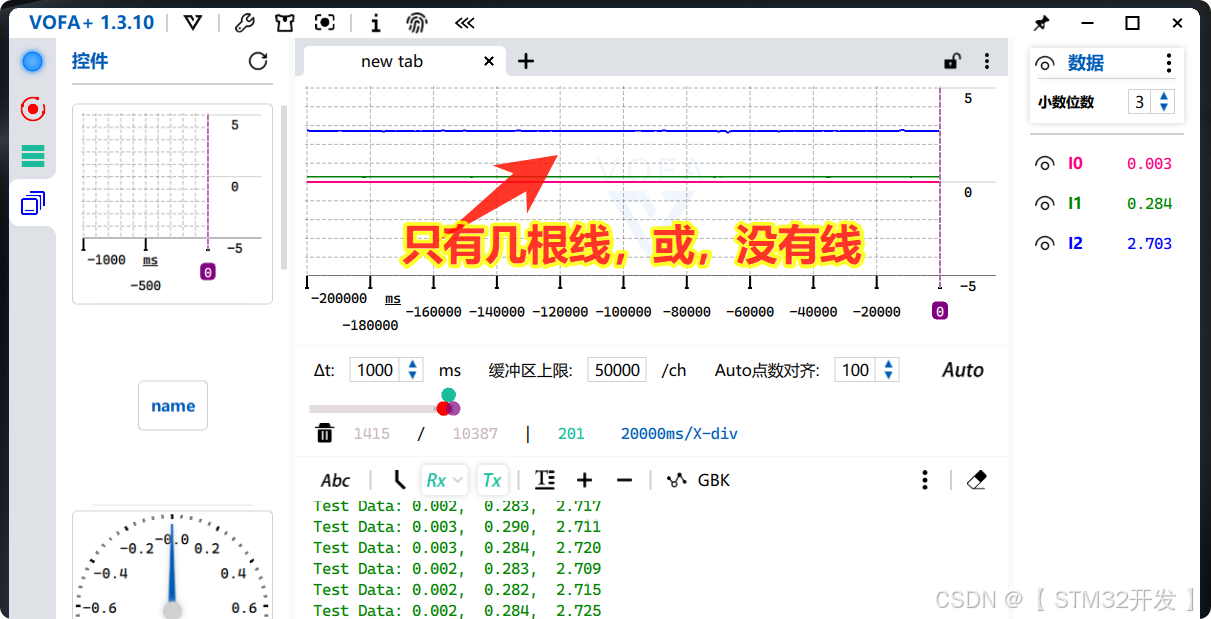

刚显示出来的数据，如图，很多时候是"不太好看"。
一般通过如下3个调整，可以把波形合适地显示出来。
（下图为了清晰地展示效果，只保留一个通道的波形)
