本章内容：
一）Allegro之DDR3设计 (实操干货)
二）规则设置具体步骤

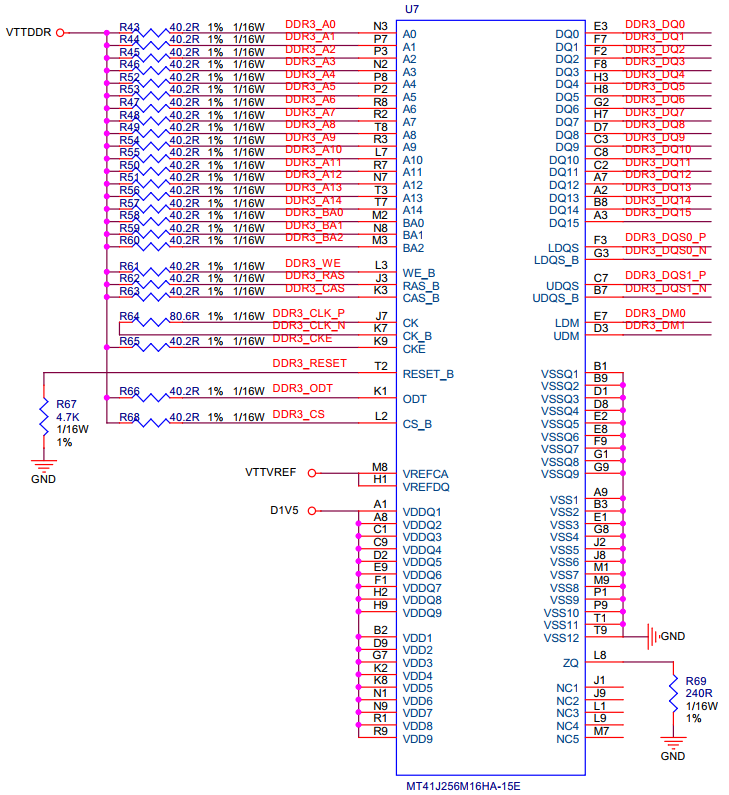

DDR3信号表: (eg：镁光MT41J256M16HA-15E)
| 数据信号 | DQ[15:0] DQS[1:0] DM[1:0] | DQ:双向数据总线 DQS:数据选通，用于同步数据传输 （两组DQS差分,分别对应DQ的高/低8位） DM:数据掩码，屏蔽不需要的数据位 |
| 地址信号 | A[14:0] BA[2;0] | A:地址线 BA:是BANK地址线，3位BA就是8个BANK |
| 控制信号 | #CS #RAS #CAS #WE CKE ODT | CS:片选 RAS:行地址选通 CAS:列地址选通 WE:写使能 CKE:时钟使能 ODT:动态电阻调节 |
| 时钟信号 | CLK | CLK：差分时钟（CK,/CK） |
| 其他 | ZQ | 用于芯片内部的校准， 通常外接 240 欧姆电阻到地，无需控制 |
| 电源 | VDD(核电压) VDDQ(IO电压与核电压一致) | DDR2:1V8 DDR3:1V5 √ DDR4:1V2 DDR5:1V1 |
一）DDR3的Allegro设计 (实操干货)
你需要掌握：
- 设置差分对+设置相位误差
- 设置区域规则
- 计算阻抗-线宽/距
- 设置等长规则（下文为相对等长设置）

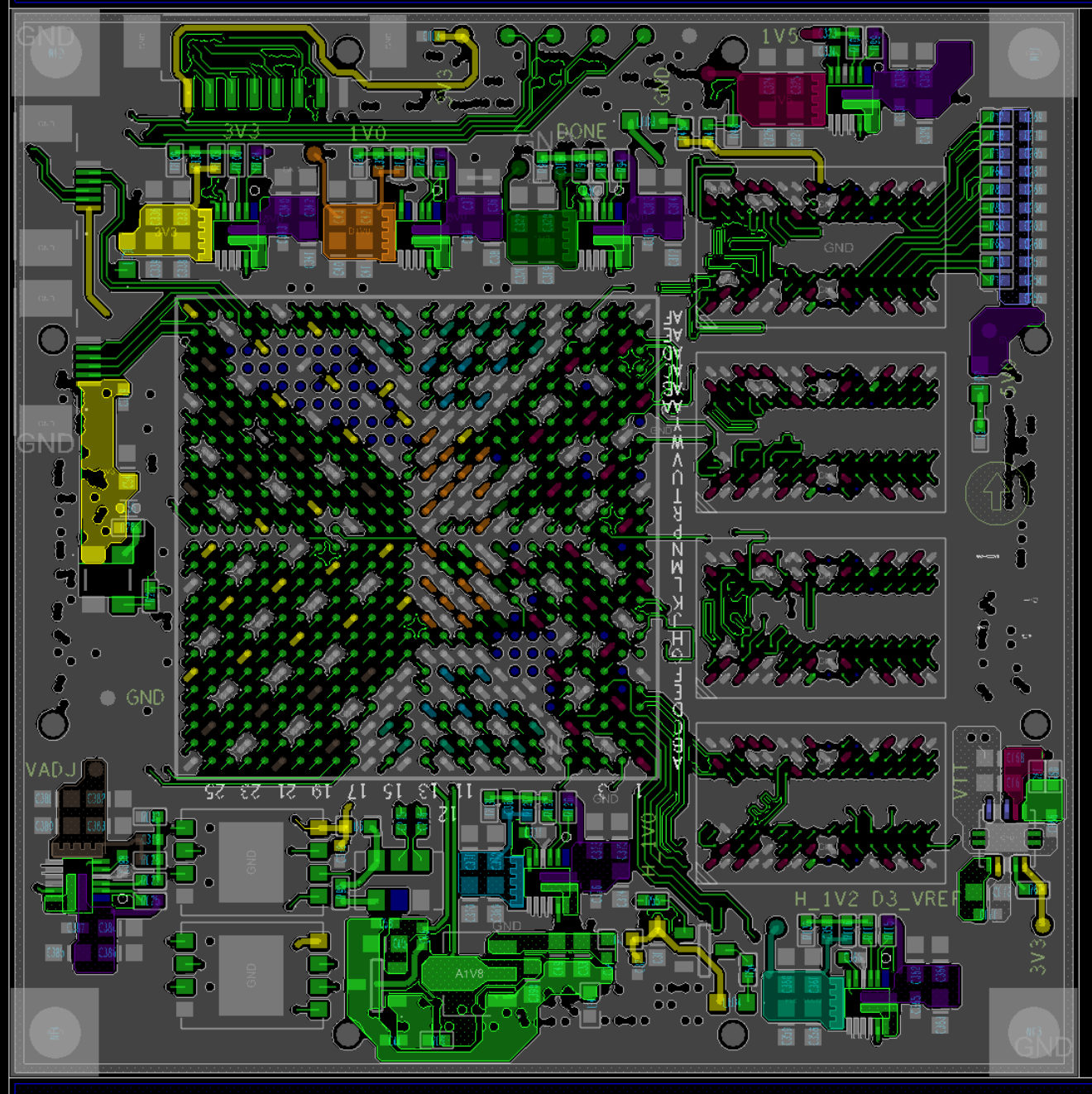

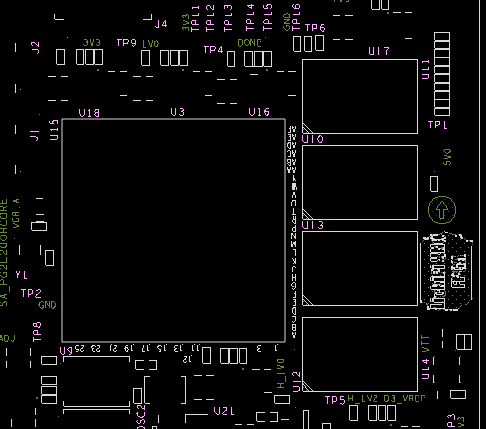

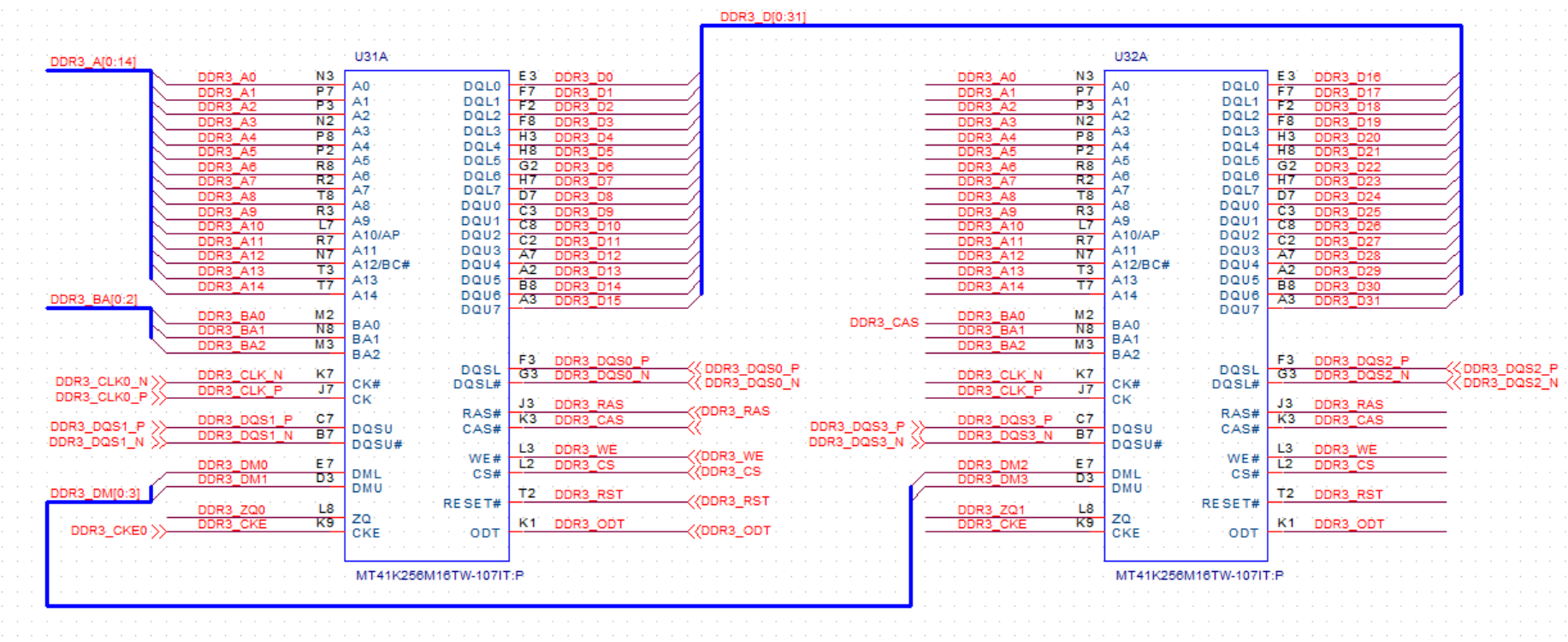

实例（2片DDR3）：

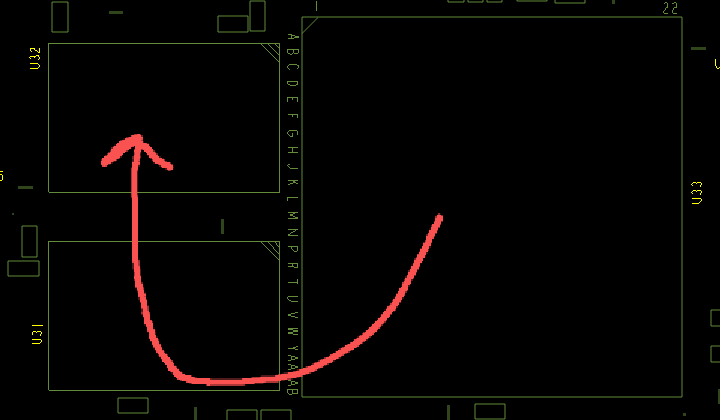

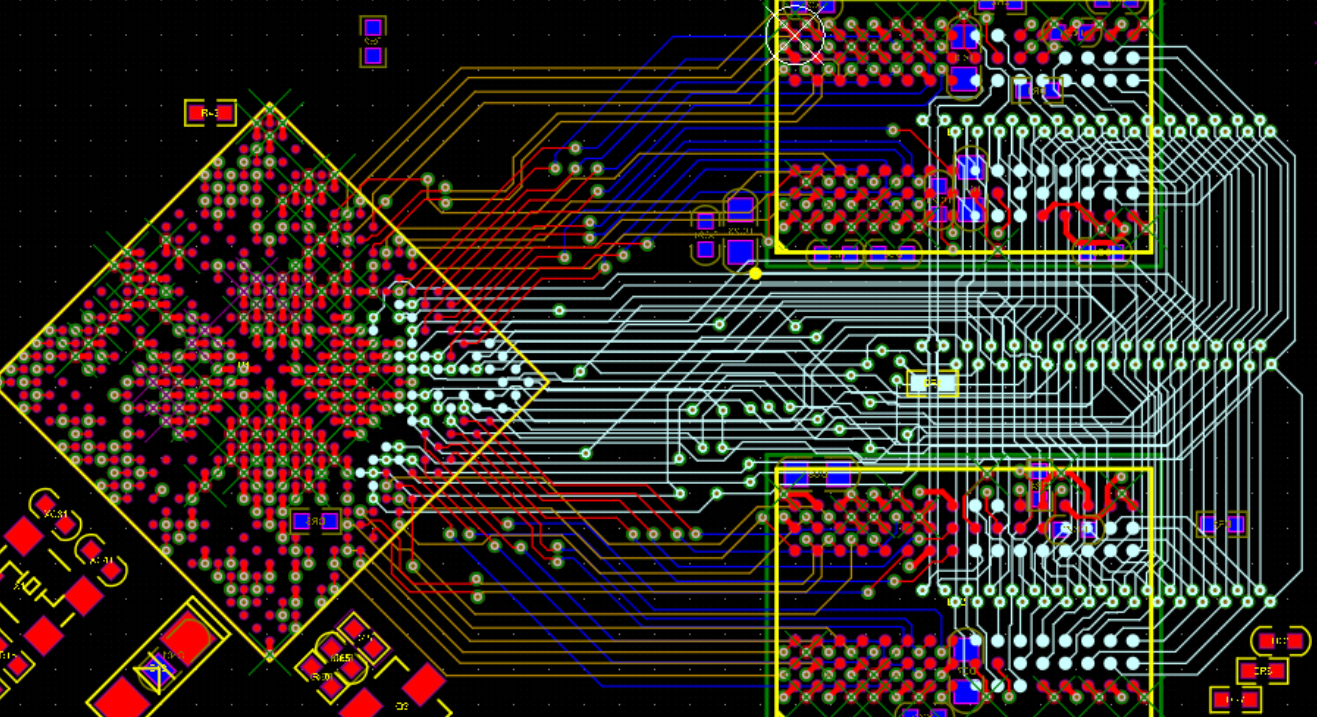

（FPGA_U33-->DDR_U31-->DDR_U32）
等长规则：
1.数据线以DQS为基准等长；地址线、控制线、时钟线以时钟线为基准等长
2.数据线最大长度尽量不超过2500mil，组内长度误差范围控制在+/- 25ml，DQS与时钟线长度误差控制在+/-250mil。
3.地址线误差范围控制在±100mil。DQS、时钟差分对内误差范围控制在+/-5mil
二）规则设置具体步骤：
1.先设置Net class
①地址线+控制线

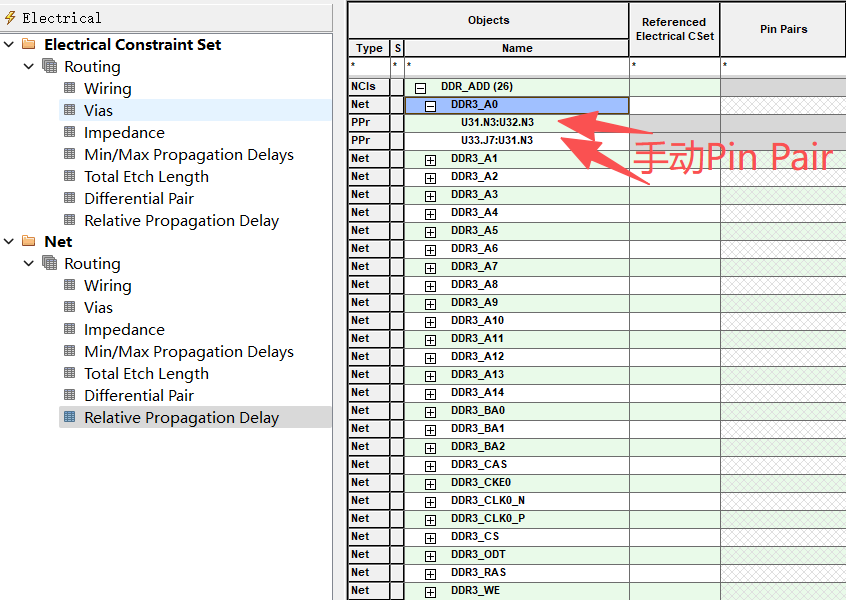

地址线Pin Pair时候，我分了两段等长，U33-U31 和U31-U32.
②四组数据线

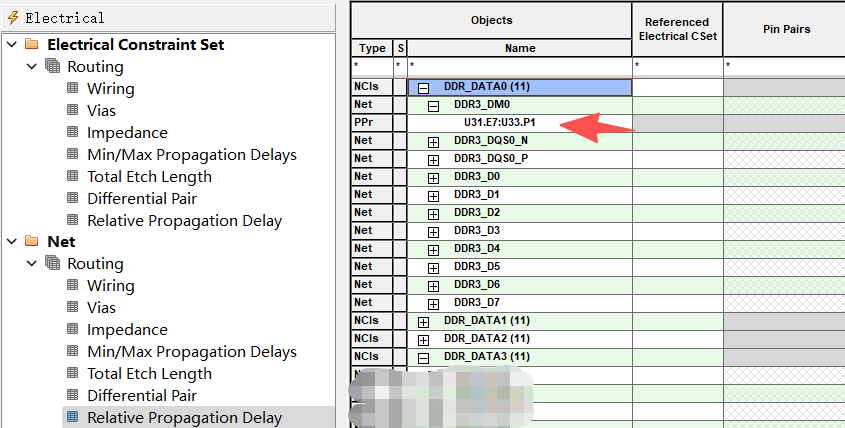

同理手动Pin Pair,数据线Pin pair我直接U31-U33.
2.数据线等长

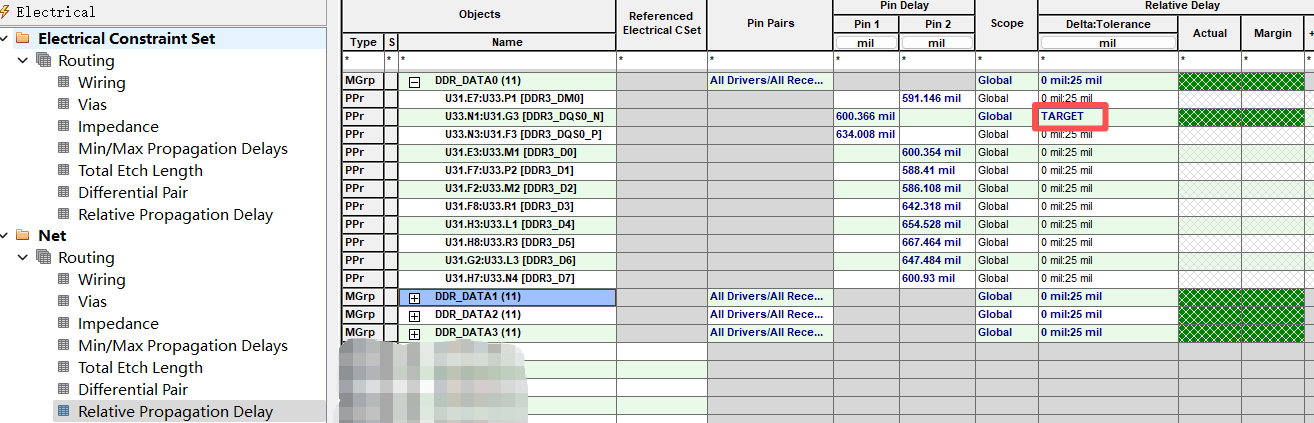

组内信号成员： D0~7, DQS0(差分)， DM0
相对等长基准：DQS_P/N (P和N任选一个)

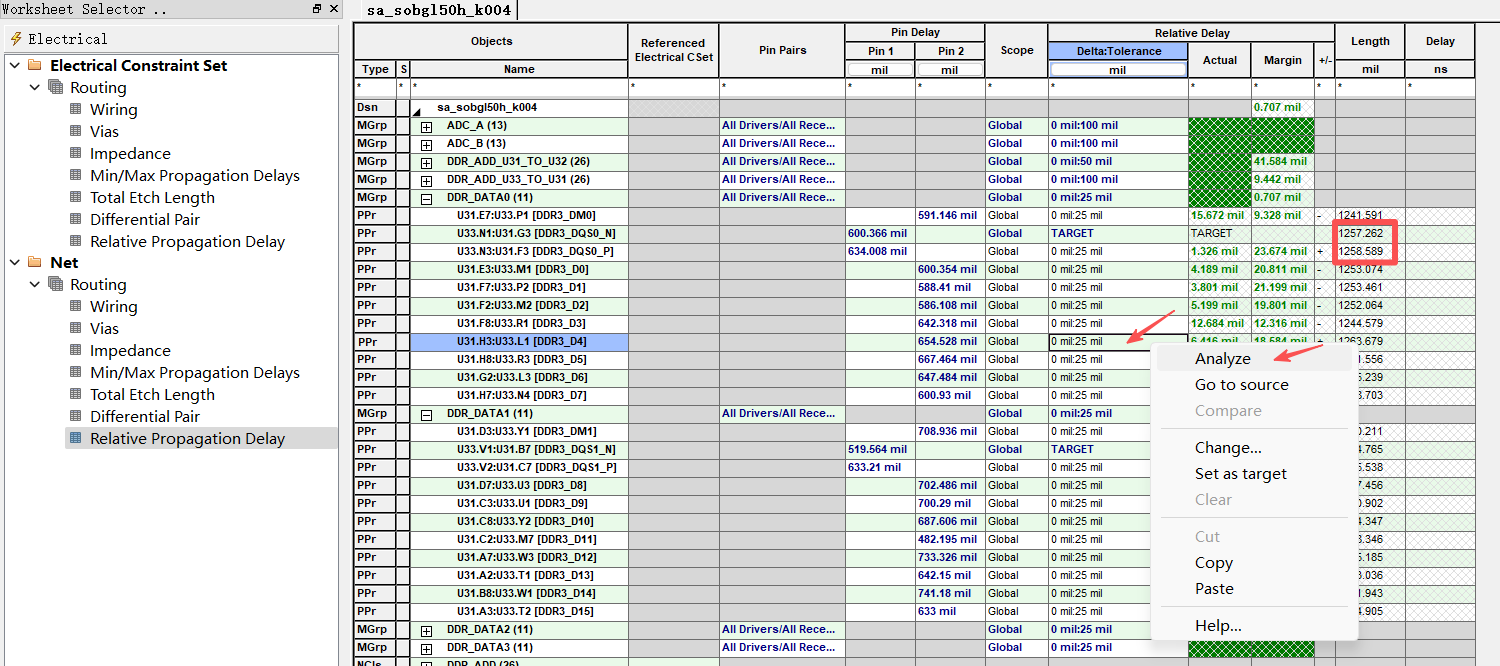

数据线误差：50mil （注意是相对基准信号DQS ±25mil，或者苛刻些±12.5mil）
如果你级联了四片DDR3，数据线误差想设置苛刻些，可以控25mil误差（即0mil：12.5mil）
3.地址线
组内信号成员：A0~A14, BA0~2, CAS,RAS,WE,CS,ODT,CKE,CLK(差分)
相对等长基准：CLK_P/N
地址线误差：200mil （DDR3误差通常±100mil，或者苛刻些±50mil）

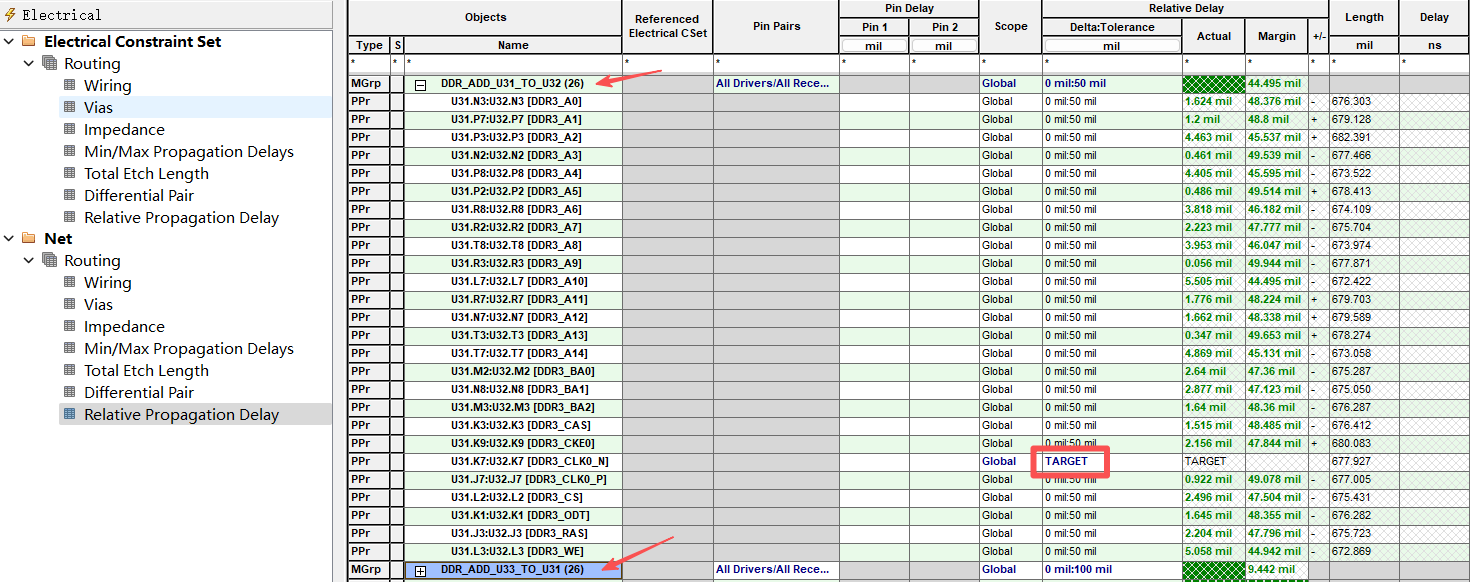

由于地址线我Pin Pair了两段，故有两组等长 Match Group：
地址线控±100mil(误差200mil就行了)，U31-U32两个DDR间比较好走，我这里就控了±50mil，
当然两段等长都设置±100mil也可以。
（地址线+DATA0+DATA2）
(地址线)
（DATA1+DATA3）
布线注意：

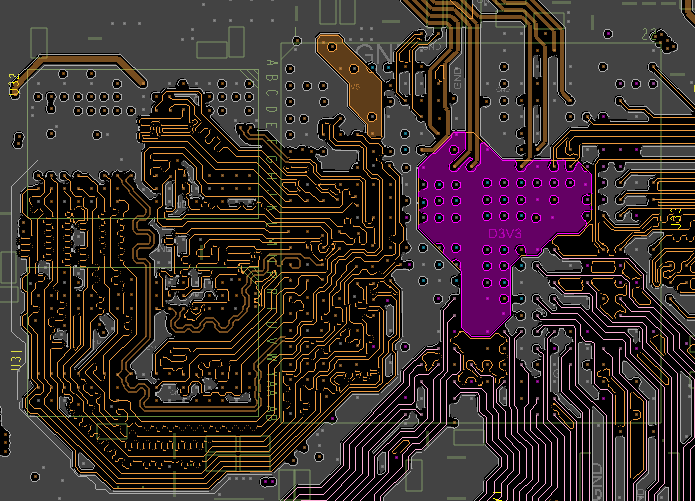

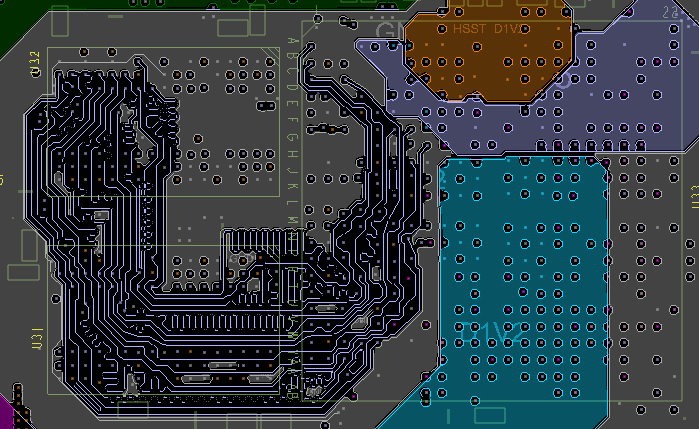

1.数据线走线，尽量要做到同组同层。地址线不要求，一层也走不完。

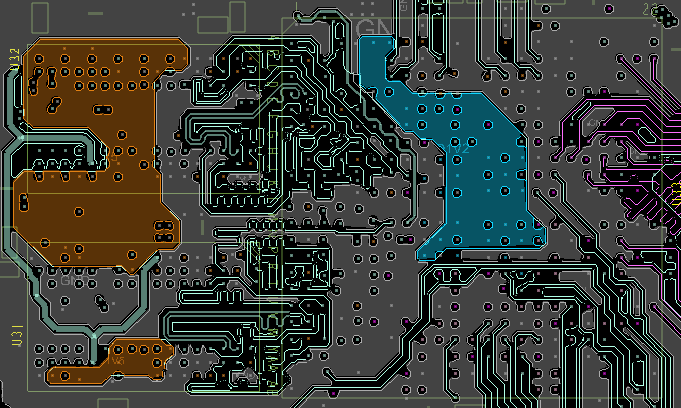

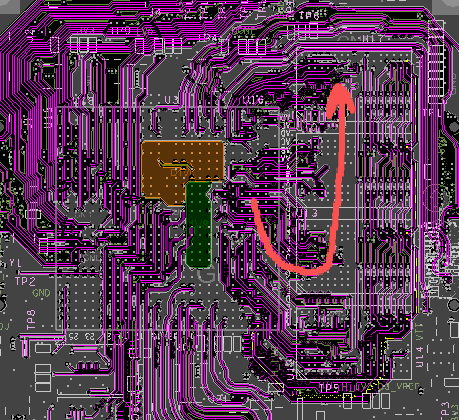

2.地址线和数据线的相邻参考面要完整，不要断分割。
4. 差分对组间等长 （差分对和差分对）
你可能看过：DQS 以 CLK 时钟走线长度为参照进行走线，走线长度相对于 CLK ±250mil。
这个条件不强制，有时候CLK接近2000mil，DQS可能不足1000mil，不可能舍本逐末的去吧整组数据线都绕长。
我一般是不设置，不放心的话，具体看芯片规格书有没有要求。
我记得赛灵思要求的是CLK比DQS长，最大可长10000mil， 但是如果短的话最多只能短800mil 。
而且，在赛灵思 DDR3 设计中，对于不同字节通道的 DQS 信号，如 DQS1 和 DQS0 之间，通常没有严格规定固定的误差范围。（还是得看不同芯片的要求）
冷知识：
- DDR3：CK/CK# 与 DQS/DQS# 之间允许的偏移必须在 0 到 1600ps 之间。以信号传播速度 6mil/ps 换算，长度偏移范围在 0 到 9600mil 之间。同时，DQS 和 DQ 之间的时延差异应控制在 ±5ps 以内，换算成长度约为 ±30mil。
（大概看一下长度，符合要求即可）
6.差分对-对内等长（相位误差）

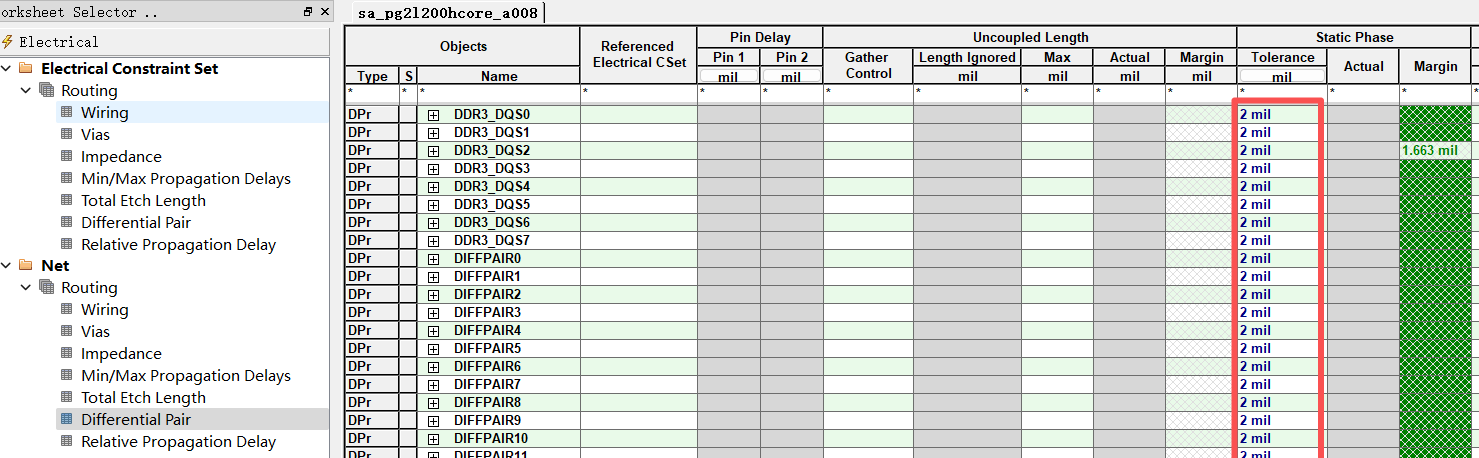

相位误差口诀：苛刻：2mil，常规5mil，宽松12mil。
7.芯片内部误差补偿

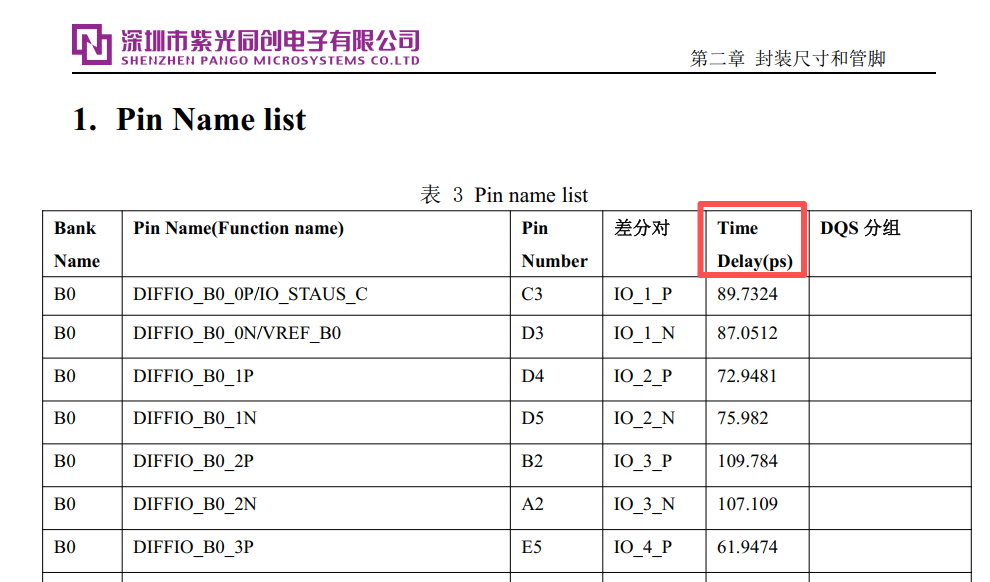

像我用的紫光FPGA，规格书内明确有芯片内部走线延迟（Time Delay），
我们在做等长的时候，需要把芯片内部的误差加进去，才能真正做到时序等长。
如下图，单位皮秒，你可能需要换算成ns或者mil。
（图片引用自紫光同创的PGL50H）

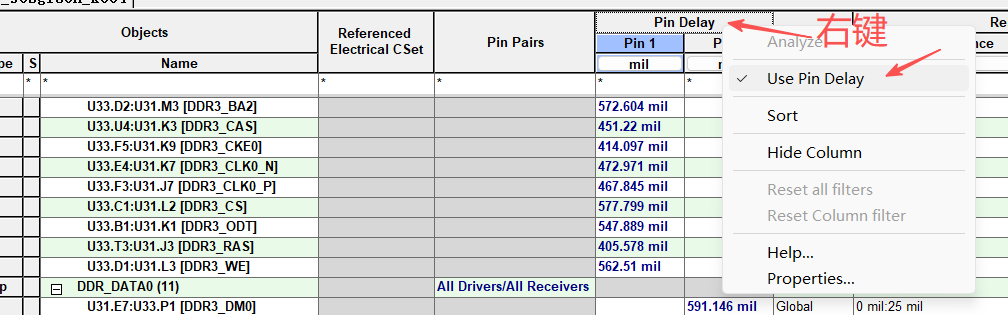

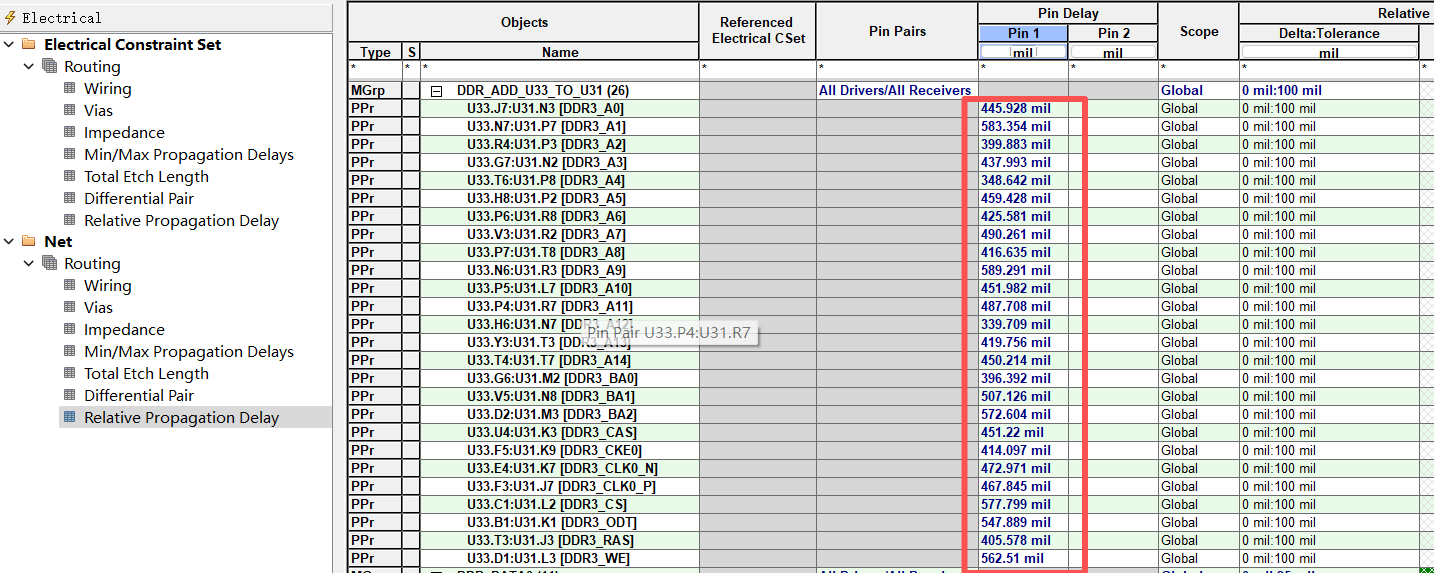

Pin delay可以从官方demo的PCB中导出获得，也可以直接跟原厂/FAE要，导出Pin delay 步骤
记得打开Pin delay，不然设置都白费~
8.拓扑结构

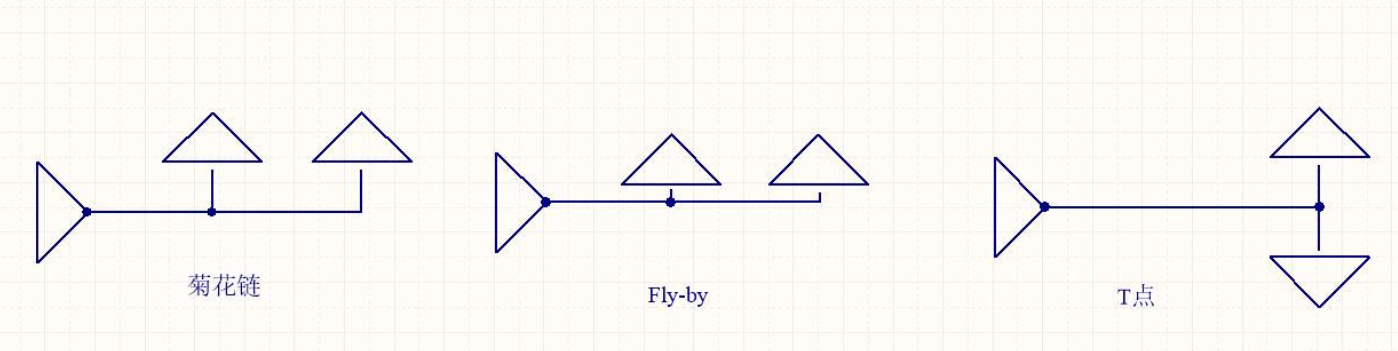

等长拓扑：菊花链，T型拓扑，Fly-by
图片来源：高速电路中菊花链、fly-by与T点拓扑
我认知里，菊花链和Fly-by，好像没啥区别。 （反正Fly-by也是菊花链，算分支）
Fly-by 拓扑要求连接到每个DDR的 Stub 分支长度远小于信号的波长（Stub短就对了），近乎为零，主信号线保持阻抗的连续性。（常见DDR3及以上）
- 信号传输
- 菊花链拓扑：信号从源端开始，依次经过每一个器件，前一个器件的输出直接连接到下一个器件的输入，每个器件都相当于一个中继器，会对信号进行接收和转发。这种方式可能会导致信号衰减和延迟累积，信号完整性相对较差。
- Fly-by 拓扑：信号沿着阻抗匹配的主干线传播，通过短支路将信号耦合到各个器件，每个器件从主干线获取信号，无需经过其他器件转发，能有效减少信号反射，提高信号完整性。不过，Fly-by 拓扑中负载之间有延时差，导致信号不能同时到达接收端，但可以通过如 Write Leveling 等动态校准机制进行补偿。
(T型拓扑)
这位写的很好：PCB设计笔记(二)——DDR3的布局布线设计
9.阻抗控制

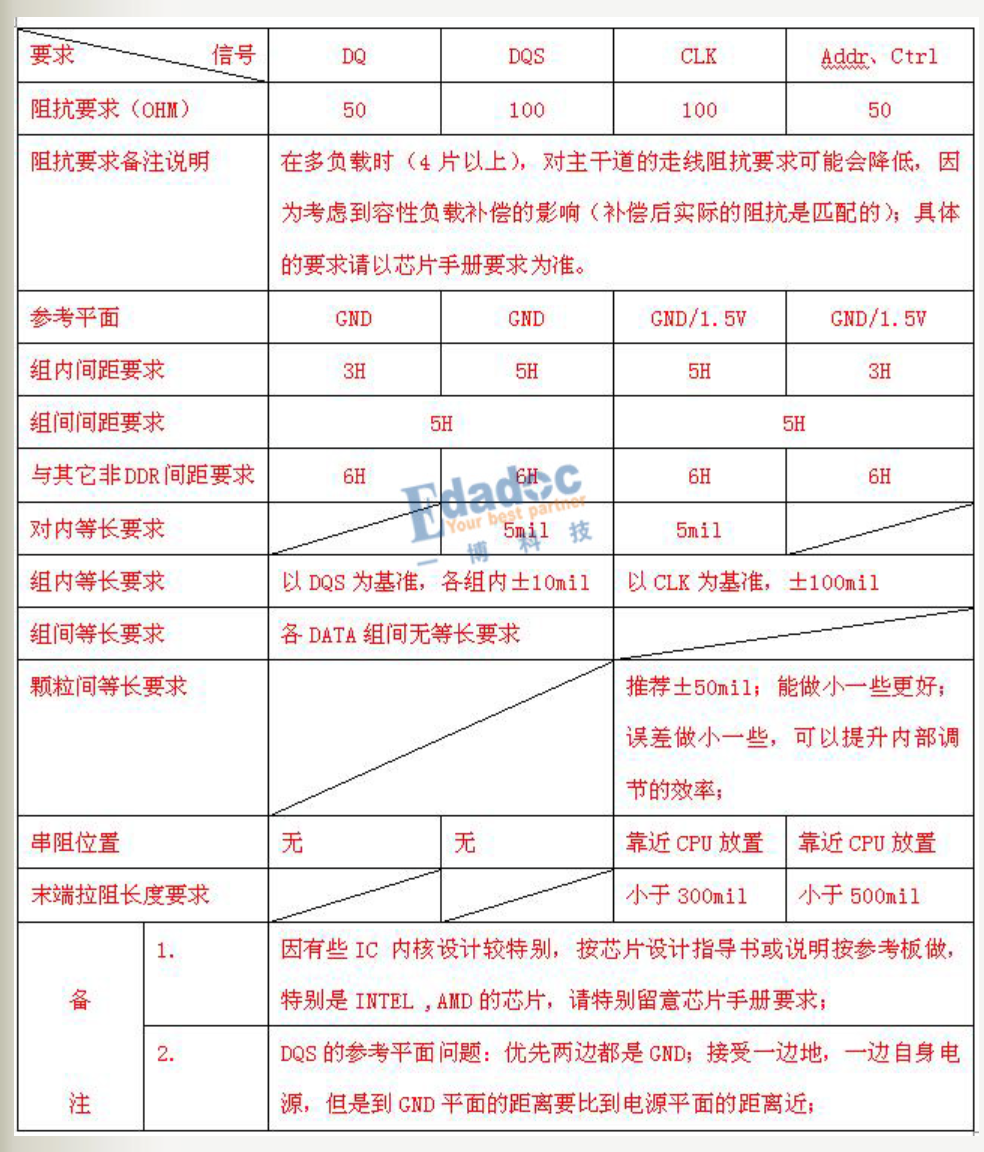

（反正我数据线误差是±25mil，没出过问题，上图写的是±10mil有点苛刻）
相关资料推荐：资料来自博客园
