开源PSS解析器1

本章介绍另一个开源PSS解析工具zuspec：

zuspec 提供了一组用于处理 actions relationship level 的工具（ARL）模型，主要是使用 Accellera 便携式测试和刺激（PSS）语言描述的模型。ARL 模型用于为数字设计指定系统级测试。zuspec 具有非常模块化的设计来支持快速探索这种建模方法的应用。

zuspec 组件都是用 C++ 实现的，可通过 C++ API 和 Python API 获得。这样它们就可以通过 Python 集成，但要全速交互是通过 C++ 来实现(感觉有点像gem5的框架设计)。

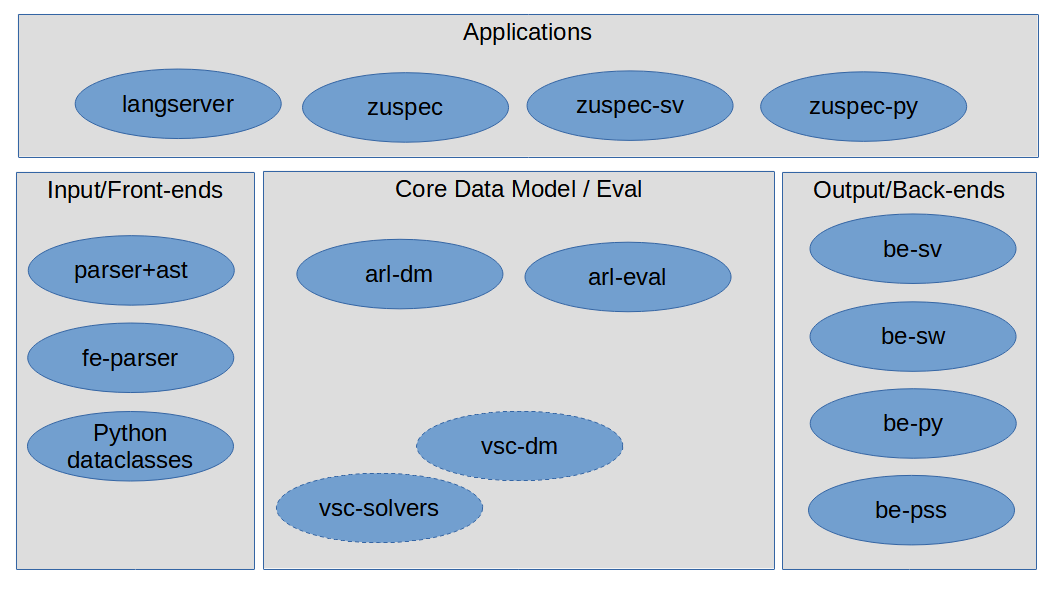

应用

应用程序是大多数用户体验 zuspec 的方式。应用连接一个或多个 zuspec 组件，以及一些集成代码，以满足特定需求。zuspec主要由parser，solver和generateTest三部分组成; paser负责PSS语法解析，solver负责对约束语法和调度语法做求解，generateTest负责生成指定类型的测试激励。

zuspec -- 支持代码生成;
zuspec-SV -- 对 SystemVerilog 测试平台环境的集成支持;
zuspec-be-sw -- 对 SoC 测试平台环境的集成支持;

前端(Parser)

前端进程和输入描述（例如 PSS 语法），通常目标是填充 zuspec 的 ARL 数据模型，以便进一步处理和评估。

zuspec-parser -- 基于 ANTLR 的解析器和 Accellera PSS 的 AST(抽象语法树);
fe-parser -- AST 到 ARL 数据模型转换器;

核心数据模型和评估（Solver）

ARL 模型通常主要是声明性描述。换句话说，他们在很大程度上基于约束。评估工具将数据模型处理执行它并进行优化。

arl-dm -- 捕获 ARL 建模语义的核心数据模型;
arl-eval -- 核心评估器，支持对 ARL 模型进行解释性评估;
vsc-dm -- 约束随机描述的外部数据模型;
vsc-solvers -- 赋值器使用的约束求解器包;

后端(GenerateTest)

后端将 zuspec 评估集成到特定环境中或直接生成 ARL 模型的可执行表示。

be-sv -- SystemVerilog 集成和代码生成器
be-sw -- 用于 C 和 C++ 输出的代码生成器

--------------------------------------------------------------------------------------------------------------------------------

测试用例

1. 获取测试用例

git clone https://github.com/zuspec/zuspec-examples.git

2. 执行脚本(注意把python环境配置好)

cd zuspec-examples
./bootstrap.sh

3. 运行测试用例

$./packages/python/bin/ivpm activate
Note: Reading ivpm.yaml from project ./workspace/pss-tool/zuspec/zuspec-examples
Using dep-set default-dev-src for package zuspec-sv
Using dep-set default-dev for package dv-flow-mgr
Using dep-set default-dev for package dv-flow-libhdlsim
Using dep-set default-dev for package dv-flow-libpss

3.1 hello_world.pss测试用例代码

import std_pkg::*;component pss_top {action test_a {rand int a, b, c;constraint a == 100;constraint (b + c) > a;exec body {message(LOW, "Hello World! a=%d b=%d c=%d \n", a, b, c);}};action Hello {activity {sequence {do test_a;}}}
}

3.2 执行zupsec 生成测试激励

zuspec synth.sv.actor ./hello_world.pss -action pss_top::Hello

3.3 测试激励

`include "zsp_sv_macros.svh"
package pss_types;import zsp_sv::*;typedef class pss_import_api;// TODO: define model-specific executor classtypedef executor_base executor_base_c;typedef executor_base executor_t;typedef class addr_region_base_s;typedef class pss_top;typedef class pss_top__aa;typedef class pss_top__bb;typedef class pss_top__Hello;class addr_region_base_s extends object;bit[63:0] size;function new();endfunctionvirtual function void dtor();endfunctionvirtual function void init(executor_base exec_b);endfunctionvirtual function void __assign__(addr_region_base_s rhs);size = rhs.size;endfunctionstatic function addr_region_base_s create_default();addr_region_base_s ret = new();return ret;endfunctionstatic function addr_region_base_s create_init(longint unsigned size);addr_region_base_s ret = new();ret.size = size;return ret;endfunctionfunction void do_pre_solve();pre_solve();endfunctionfunction void do_post_solve(executor_base exec_b);post_solve(exec_b);endfunctionendclassclass pss_top extends component_c;`zsp_typed_obj_util(pss_top)function new(string name, component_ctor_ctxt ctxt, component_c parent=null);super.new(name, ctxt, parent);if (ctxt != null) beginctxt.enter(this);endexecutor_m = new[ctxt.executor_m.size()](ctxt.executor_m);// Note: 'enter' handled by the component_c constructorctxt.leave(this);endfunctionfunction void do_init(executor_base exec_b);init_down(exec_b);init_up(exec_b);endfunctionvirtual function bit check();bit ret = 1;return ret;endfunctionendclasstypedef class pss_top;class pss_top__aa extends action_c;`zsp_typed_obj_util(pss_top__aa)`zsp_action_comp_type(pss_top)pss_top comp;rand bit signed[31:0] a;rand bit signed[31:0] b;rand bit signed[31:0] c;function new();endfunctionconstraint c_0x29d76240 {this.a == 32'h64;}constraint c_0x29d76290 {this.b + this.c > this.a;}function void do_pre_solve();pre_solve();endfunctionfunction void do_post_solve(executor_base exec_b);post_solve(exec_b);endfunctiontask body(executor_base exec_b);executor_t executor;pss_import_api api;$cast(executor, exec_b);$cast(api, exec_b.get_api());begin`zsp_message(exec_b, LOW, ("Hello World! a=%0d b=%0d c=%0d \n", this.a, this.b, this.c));endendtaskvirtual function void set_component(component_c comp);$cast(this.comp, comp);endfunctionvirtual function component_c get_component();return this.comp;endfunctionendclasstypedef class pss_top;class pss_top__bb extends action_c;`zsp_typed_obj_util(pss_top__bb)`zsp_action_comp_type(pss_top)pss_top comp;rand bit signed[31:0] a;rand bit signed[31:0] b;rand bit signed[31:0] c;function new();endfunctionconstraint c_0x29c5f4c0 {this.a == 32'h64;}constraint c_0x29d6af60 {this.b + this.c > this.a;}function void do_pre_solve();pre_solve();endfunctionfunction void do_post_solve(executor_base exec_b);post_solve(exec_b);endfunctiontask body(executor_base exec_b);executor_t executor;pss_import_api api;$cast(executor, exec_b);$cast(api, exec_b.get_api());begin`zsp_message(exec_b, LOW, ("Hello World! a=%0d b=%0d c=%0d \n", this.a, this.b, this.c));endendtaskvirtual function void set_component(component_c comp);$cast(this.comp, comp);endfunctionvirtual function component_c get_component();return this.comp;endfunctionendclasstypedef class pss_top;class pss_top__Hello extends action_c;`zsp_typed_obj_util(pss_top__Hello)`zsp_action_comp_type(pss_top)pss_top comp;function new();endfunctionfunction void do_pre_solve();pre_solve();endfunctionfunction void do_post_solve(executor_base exec_b);post_solve(exec_b);endfunctionvirtual function void set_component(component_c comp);$cast(this.comp, comp);endfunctionvirtual function component_c get_component();return this.comp;endfunctionendclassclass pss_import_api #(type BaseT=zsp_sv::empty_t) extends backend_api #(BaseT);endclassendpackage
`include "zsp_sv_macros.svh"
package pss_top__Entry_prv;import zsp_sv::*;import pss_types::*;typedef class pss_top__Entry_actor;typedef pss_top__Entry_actor actor_t;typedef class activity_0x29d457f0;typedef class activity_0x29cfa310;class activity_0x29d457f0 extends activity_c;function new(actor_c actor, component_c parent_comp);super.new(actor, parent_comp);endfunctionvirtual task run();// Traverse action pss_top::Hellobeginactivity_traverse_compound_c #(pss_top__Hello, activity_0x29cfa310) activity = new(actor, parent_comp);activity.run();activity.dtor();endendtaskendclassclass activity_0x29cfa310 extends activity_c;pss_top__Hello self;function new(actor_c actor, component_c parent_comp, pss_top__Hello self);super.new(actor, parent_comp);this.self = self;endfunctionvirtual task run();endtaskendclassclass pss_top__Entry_actor extends actor_c;pss_top comp_tree;pss_import_api api;executor_base_c default_executor;function new(pss_import_api api=null);component_ctor_ctxt ctxt;super.new("<actor>", null, null);ctxt = new(this, 0);this.api = api;this.default_executor = new("default_executor", this);comp_tree = new("pss_top", ctxt, this);endfunctionvirtual task run();activity_0x29d457f0 root_activity = new(this, comp_tree);comp_tree.init(this.default_executor);comp_tree.do_init(this.default_executor);if (comp_tree.check()) beginif (api == null) beginapi = new();endcomp_tree.start(this.default_executor);foreach(listeners[i]) beginlisteners[i].enter_actor(this);endroot_activity.run();foreach(listeners[i]) beginlisteners[i].leave_actor(this);endend else begin$display("Error: initialization check failed");endendtaskvirtual function pss_import_api get_api();return api;endfunctionvirtual function executor_base get_default_executor();return default_executor;endfunctionvirtual function backend_api get_backend();return api;endfunctionendclass
endpackage
package pss_top__Entry_pkg;import zsp_sv::*;import pss_top__Entry_prv::*;typedef pss_top__Entry_prv::pss_top__Entry_actor pss_top__Entry;
endpackage
