前言：

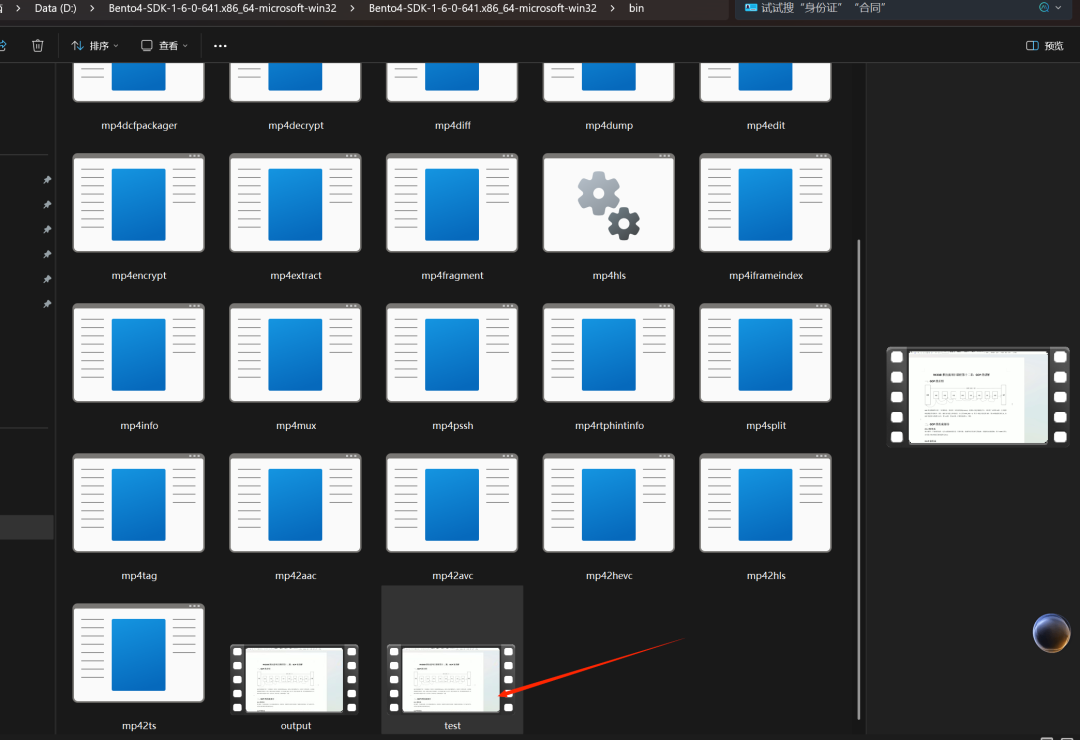

大家好，之前有给大家分享过mp4录像的方案，今天给大家分享的内容是：如何在添加自定义的封面图到mp4里面去，以及在进入回放mp4视频列表的时候，怎么获取mp4视频里面的封面图，当然这个获取到的封面图是有用的，有什么用呢，举例一个比较容易理解的运用，如下图所示：

在嵌入式设备上，做到显示如上在windows上显示的这这种效果。

那上面是如何实现获取和添加封面图的呢？下面我们先要了解一下mp4里面的udta box的作用。

udta box的作用：

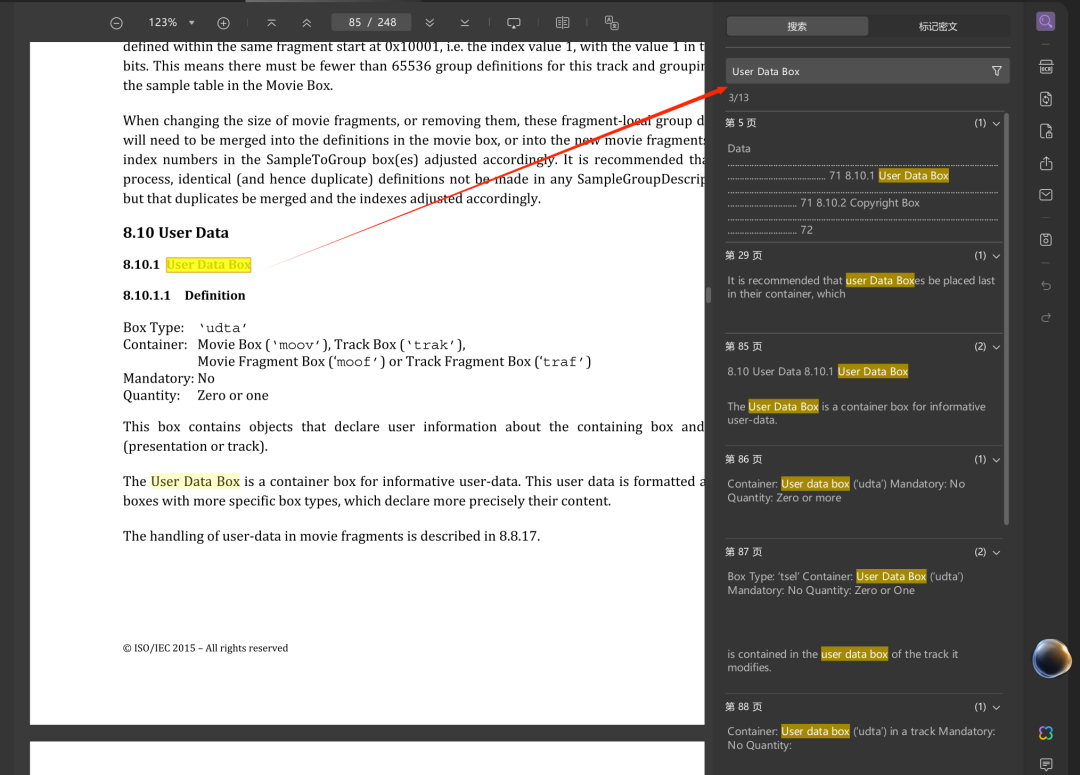

首先我们先到iso/iec-14496-12标准里面查找一下udta box的语法结构介绍：

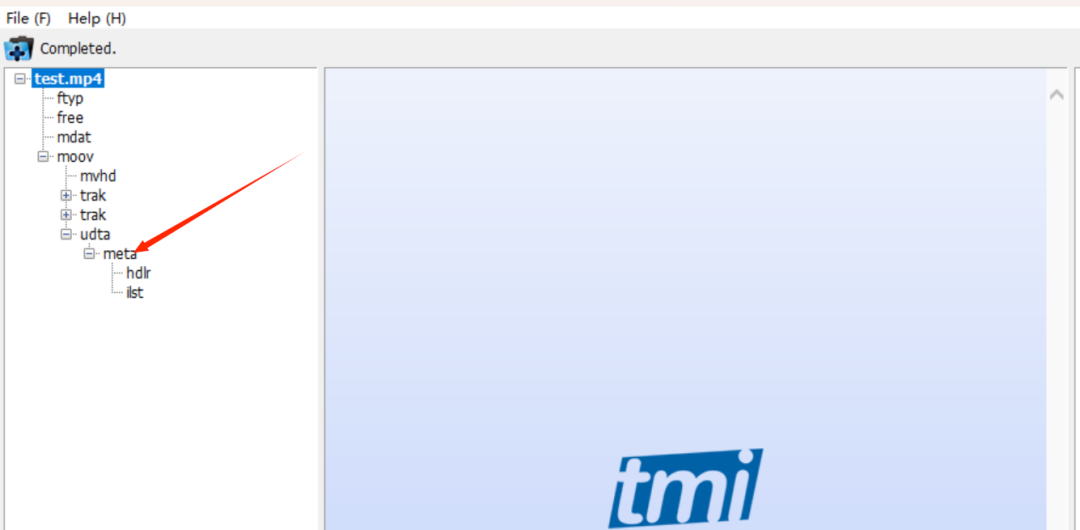

从这个定义来看，User Data Box 是一个container box，用于存放用户信息。这些用户信息以一组更具体的子box形式组织，每个子box用自己的类型来更明确地描述其内容；同时udta box可有可无，不会对mp4播放产生影响，他可以再嵌套在moov box、trak box、moof box、traf box等container box里面。下面是udta box嵌套在 moov box里面：

• meta(Metadata Box)：里面的元数据集合。

• hdlr((Handler Reference Box)：说明元数据的类型。比如 handler type 常见是 "mdir" / "mdta"，用来说明这是“metadata”.

• ilst(Item List Box)：实际存放的元数据条目。具体的元数据，我们在下面再做详细的介绍。

但是我们从iso/iec-14496-12标准里面找不到对ilst box的描述。

这里就需要了解一下背景，其实mp4的发展，最开始是从苹果那边来的，后面才有了iso/iec-14496-12标准，最开始对mp4内部组成叫法不是叫box,而是叫做atom，在苹果官方mp4标准里面就可以找到ilst box的描述:

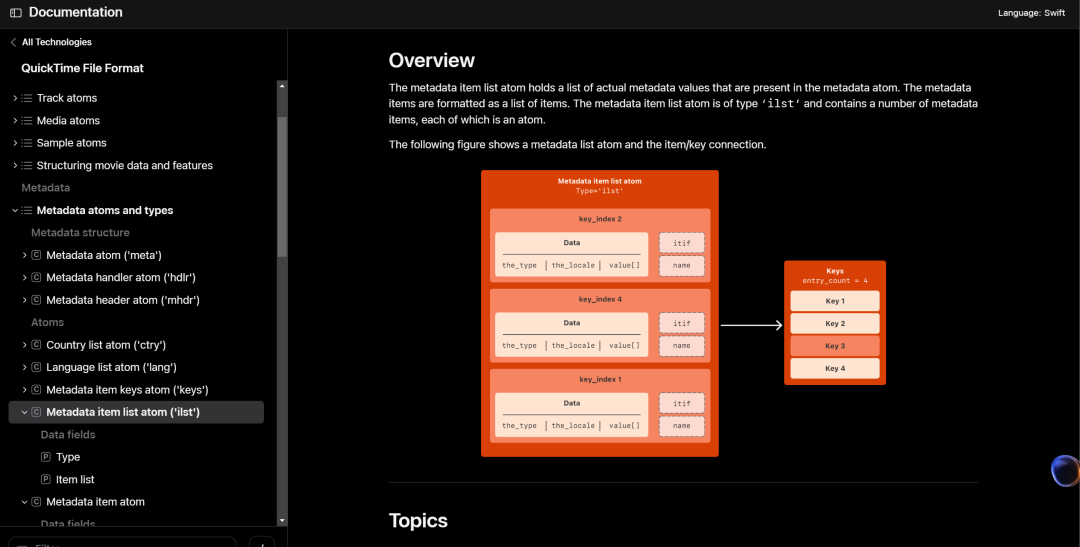

https://developer.apple.com/documentation/quicktime-file-format/metadata_item_list_atom

但是我们去这里查看，并没有对ilst atom里面做具体的说明，也就是看到我们最开始说的封面图box说明，这里只是说明了：

元数据项列表atom（ilst）保存着 实际的元数据值，这些值属于 metadata atom的一部分;元数据项的组织形式是一个 项目列表;元数据项列表atom的类型是 ilst，它包含若干元数据项，而每个元数据项本身也是一个atom.

那该怎么查找这个封面图atom呢？

在iTunes Tagging 规范（Apple 没有在 Developer Docs 完全公开，而是通过 iTunes SDK、开源项目、社区文档流传出来的），比如说：

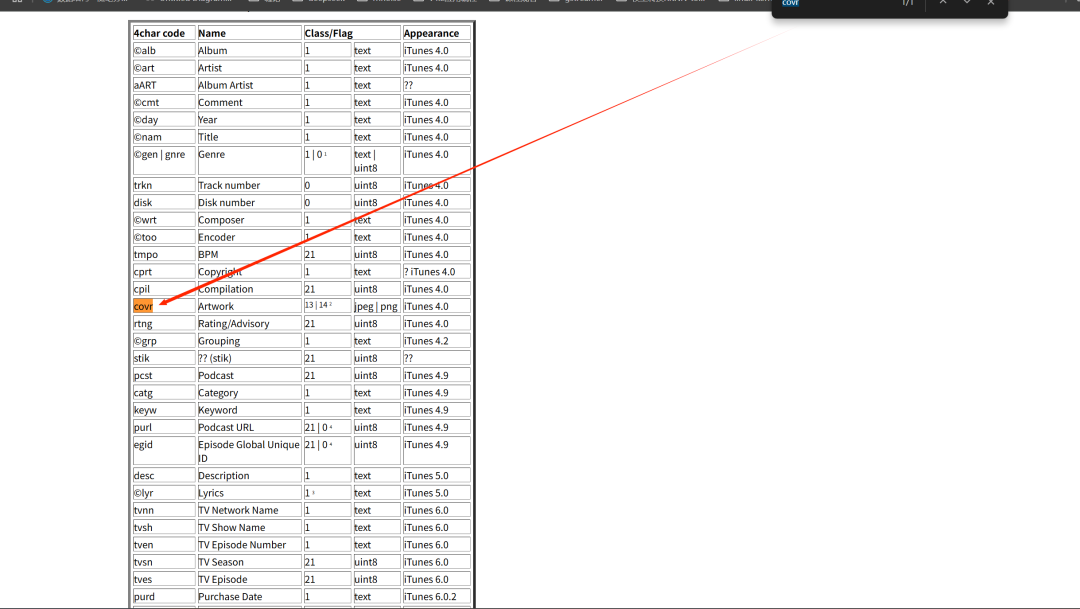

https://atomicparsley.sourceforge.net/mpeg-4files.html

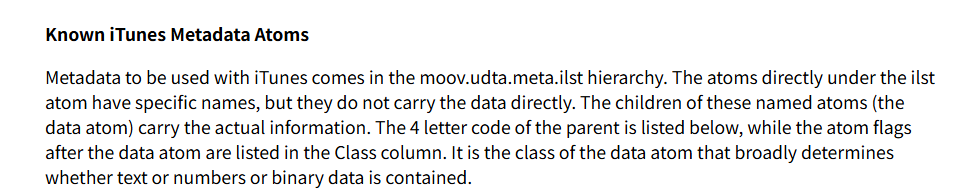

其中有句话说：

用于 iTunes 的元数据位于 moov.udta.meta.ilst 这一层级结构中。

在 ilst atom下面的那些atom都有特定的名字，但它们本身并不直接保存数据。 这些具名atom的子atom（即 data atom）才真正存放了实际的信息。

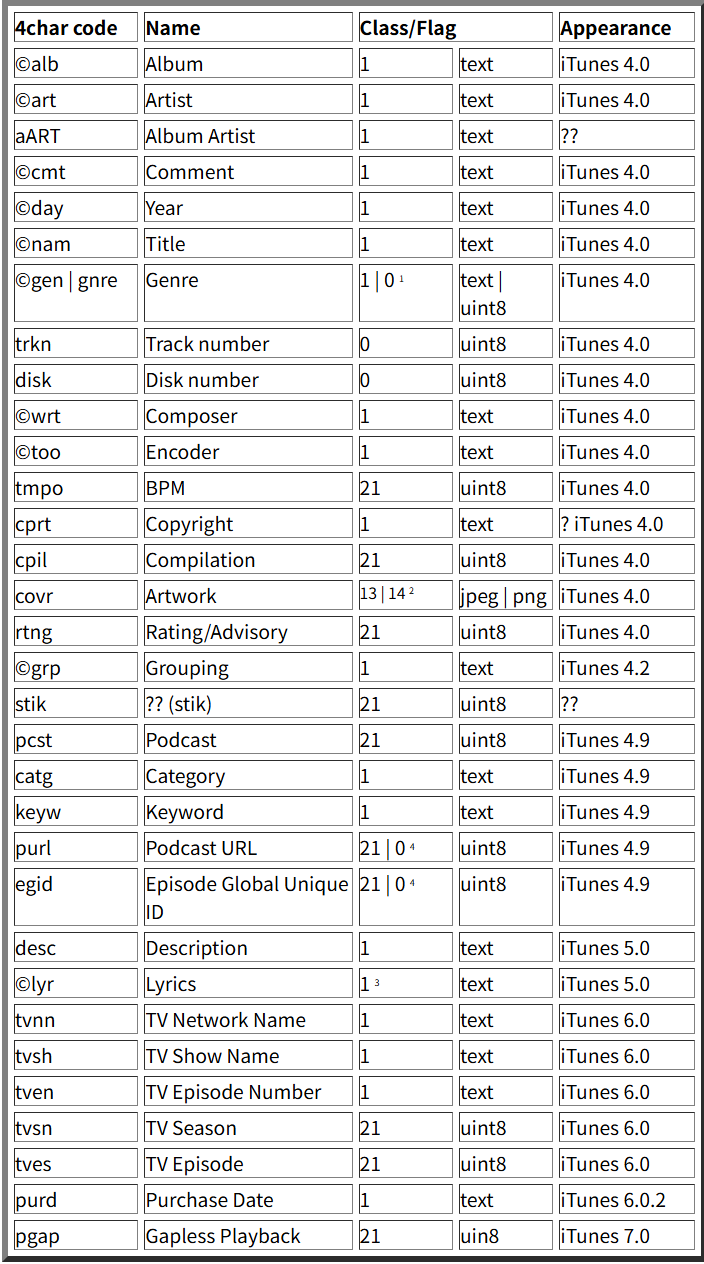

上层父atom的 四字符代码 (FourCC) 会列在下面，而在 data atom之后的 atom flags（标志位） 会显示在 “Class” 一栏中。 正是这个 data atom的 class（类别），大体上决定了其中保存的数据是文本、数字还是二进制数据.

换句说，父 atom（如 ©nam, ©ART, covr）：只是一个标签，用来表明这是“标题”、“艺术家”、“封面”，子 atom data：才是真正放数据的地方：

• 如果 class=1 → UTF-8/UTF-16 文本

• 如果 class=21 → 整数

• 如果 class=0 或其他 → 二进制（如 covr 里存放 JPEG/PNG）

我们要在找的封面图就是covr atom，可以看到里面支持JPEG和PNG图片。

好了，现在我们明白了原理，那写代码该如何实现呢？

mp4v2实现mp4视频文件添加封面图：

主要实现接口步骤：

*  <b>iTMF Generic add workflow:</b>**      @li MP4ItmfItemAlloc()*      @li MP4ItmfAddItem()*      @li MP4ItmfItemFree()

相关结构体说明：

/** 基本数据类型（在规范中定义的枚举值） */
typedef enum MP4ItmfBasicType_e
{MP4_ITMF_BT_IMPLICIT  = 0,   /**< 隐式类型，适用于不需要明确指明数据类型的标签 */MP4_ITMF_BT_UTF8      = 1,   /**< UTF-8 字符串（没有长度前缀，也没有 null 结尾） */MP4_ITMF_BT_UTF16     = 2,   /**< UTF-16BE 编码字符串 */MP4_ITMF_BT_SJIS      = 3,   /**< Shift-JIS 字符串（主要用于日文，已废弃，除非必须兼容特殊日文字符） */MP4_ITMF_BT_HTML      = 6,   /**< HTML 格式字符串，文件头需说明 HTML 版本 */MP4_ITMF_BT_XML       = 7,   /**< XML 格式字符串，头部必须包含 DTD 或 Schema 声明 */MP4_ITMF_BT_UUID      = 8,   /**< UUID/GUID，二进制存储，占 16 字节，可作为唯一标识符 */MP4_ITMF_BT_ISRC      = 9,   /**< ISRC（国际标准录音编码），UTF-8 文本形式，作为 ID 使用 */MP4_ITMF_BT_MI3P      = 10,  /**< MI3P 标识符，UTF-8 文本形式，作为 ID 使用 */MP4_ITMF_BT_GIF       = 12,  /**< GIF 图像（已废弃） */MP4_ITMF_BT_JPEG      = 13,  /**< JPEG 图像（二进制数据） */MP4_ITMF_BT_PNG       = 14,  /**< PNG 图像（二进制数据） */MP4_ITMF_BT_URL       = 15,  /**< URL 地址，UTF-8 编码的绝对路径 */MP4_ITMF_BT_DURATION  = 16,  /**< 时长，毫秒单位，32 位整数表示 */MP4_ITMF_BT_DATETIME  = 17,  /**< 日期/时间，UTC 格式，从 1904-01-01 00:00:00 开始的秒数，支持 32/64 位 */MP4_ITMF_BT_GENRES    = 18,  /**< 音乐流派，枚举值列表 */MP4_ITMF_BT_INTEGER   = 21,  /**< 大端有符号整数，长度可以是 {1,2,3,4,8} 字节 */MP4_ITMF_BT_RIAA_PA   = 24,  /**< RIAA 家长指引标签：{-1=否, 1=是, 0=未指定}，8 位整数 */MP4_ITMF_BT_UPC       = 25,  /**< UPC（通用产品码），UTF-8 文本格式，作为 ID 使用 */MP4_ITMF_BT_BMP       = 27,  /**< BMP 图像（二进制数据） */MP4_ITMF_BT_UNDEFINED = 255  /**< 未定义类型 */
} MP4ItmfBasicType;

/** 数据结构*  用于表示 iTMF metadata item atom 中的 data atom。*/
typedef struct MP4ItmfData_s
{uint8_t          typeSetIdentifier; /**< 类型集合标识符，固定为 0。 */MP4ItmfBasicType typeCode;          /**< iTMF 基本数据类型（枚举值 MP4ItmfBasicType）。 */uint32_t         locale;            /**< 本地化标识符，通常为 0（无区域信息）。 */uint8_t*         value;             /**< 实际数据指针（可能为 NULL）。 */uint32_t         valueSize;         /**< 数据长度（字节数）。 */
} MP4ItmfData;

/** 数据列表*  表示一个 metadata item 中包含的多个 data（例如 covr 中可能有多个封面图片）。*/
typedef struct MP4ItmfDataList_s
{MP4ItmfData* elements; /**< data 元素的数组指针。如果 size=0，则为 NULL。 */uint32_t     size;     /**< data 元素的数量。 */
} MP4ItmfDataList;

/** 元数据项结构*  表示 ilst atom 下的一个 metadata item。*/
typedef struct MP4ItmfItem_s
{void* __handle; /**< 内部使用的句柄，用户无需关心。 */char*           code;     /**< 四字符代码 (FourCC)，标识该 atom 类型（例如 "covr", "©nam"），以 NULL 结尾。 */char*           mean;     /**< 可选字段，UTF-8 格式的“意义”描述，可以为 NULL。 */char*           name;     /**< 可选字段，UTF-8 格式的“名称”，可以为 NULL。 */MP4ItmfDataList dataList; /**< data 列表，一个 item 可以有多个 data。可以为 0 个。 */
} MP4ItmfItem;

/** 元数据项列表*  表示 ilst atom 下的一系列 metadata item。*/
typedef struct MP4ItmfItemList_s
{MP4ItmfItem* elements; /**< item 元素的数组指针。如果 size=0，则为 NULL。 */uint32_t     size;     /**< item 的数量。 */
} MP4ItmfItemList;

总结：

• MP4ItmfBasicType：定义了 data 的数据类型（文本、整数、图片、时间戳等）。

• MP4ItmfData：表示一个具体的 data 原子（包含类型、区域、本体数据）。

• MP4ItmfDataList：一个 metadata item 可以包含多个 data（比如 covr 可以有 JPEG + PNG 两种封面）。

• MP4ItmfItem：一个 ilst 下的 metadata item（如 ©nam = Title，covr = Cover）。

• MP4ItmfItemList：整个 ilst 里的 item 列表。

下面看具体的接口说明：

/** 在堆上分配一个 metadata item。*  @param code 四字符代码 (FourCC)，用于标识该 metadata atom 的类型。*              - 必须是一个以 NULL 结尾的字符串，例如 "©nam"、"©ART"、"covr"。*  @param numData 要为该 item 分配的 data 元素数量。*                 - 必须 >= 1。*                 - 每个 data 对应一个 MP4ItmfData 结构（存储实际的值，比如文本或图片）。*  @return 返回新分配的 MP4ItmfItem 指针。*          - 内部包含一个空的 MP4ItmfDataList（长度 = numData）。*          - 使用完毕后需要调用 MP4ItmfItemFree() 来释放。*/
MP4V2_EXPORT MP4ItmfItem*
MP4ItmfItemAlloc( const char* code, uint32_t numData );

/** 向 MP4 文件中添加一个 metadata item。*  @param hFile MP4 文件句柄（通过 MP4Modify() 或 MP4Read() 获得）。*  @param item  要添加的 metadata item 对象（通常由 MP4ItmfItemAlloc() 创建并填充）。*               - item->code 决定写入的是哪个 key（如 "covr" 表示封面）。*               - item->dataList.elements 里存放真正的数据。*  @return 如果成功写入文件，返回 true；否则返回 false。**  使用场景：*    - 用于向 MP4 文件写入一个新的 metadata 项目（如标题、艺术家、封面）。*    - 如果文件中已有同类型 item，可能会追加或覆盖，具体行为取决于库实现。*/
MP4V2_EXPORT bool
MP4ItmfAddItem( MP4FileHandle hFile, const MP4ItmfItem* item );

/** 释放一个 metadata item（深度释放）。*  @param item 要释放的 item。*              - 包括 item 本身，以及内部所有 data 元素、字符串内存都会被释放。*              - 释放后指针不可再使用。**  注意：*    - 只释放内存，不会影响已经写入 MP4 文件的数据。*    - 正确流程是：MP4ItmfItemAlloc() → 填充数据 → MP4ItmfAddItem() → MP4ItmfItemFree()*/
MP4V2_EXPORT void
MP4ItmfItemFree( MP4ItmfItem* item );

demo实现演示：

FILE* fp = fopen("./test.jpg", "rb" );if (!fp) {printf( "Failed to open JPEG file\n" );//return 1;}fseek( fp, 0, SEEK_END );long size_jpeg = ftell( fp );fseek( fp, 0, SEEK_SET );MP4FileHandle file = MP4Modify(mp4_file_name , 0); if( file == MP4_INVALID_FILE_HANDLE ) {printf( "MP4Modify faile999999999999999999999999999d\n" );return -1;} unsigned char buffer_jpeg[1024 *1024] = {0};size_t ret = fread( buffer_jpeg, 1, size_jpeg, fp );/* allocate item with 1 data element */MP4ItmfItem* preview = MP4ItmfItemAlloc( "covr", 1 );MP4ItmfData* data = &preview->dataList.elements[0];data->typeCode = MP4_ITMF_BT_JPEG;data->valueSize = (uint32_t)size_jpeg;data->value = buffer_jpeg;/* add to mp4 file */MP4ItmfAddItem(file, preview );/* caller responsibility to free */MP4ItmfItemFree( preview );fclose( fp );MP4Close( file ,0 );

mp4v2读取mp4视频里面的封面图实现：

实现步骤：

@li MP4ItmfGetItems()*      @li inspect each item...*      @li MP4ItmfItemListFree()

/** 从 MP4 文件中获取所有 metadata item。*  @param hFile 文件句柄（通过 MP4Read() 或 MP4Modify() 获得）。*  @return 成功时返回一个 MP4ItmfItemList* 指针，包含该文件中所有的 metadata 项；*          失败时返回 NULL。**  返回的 MP4ItmfItemList 结构：*    - elements 指向一个数组，每个元素是一个 MP4ItmfItem。*    - size 表示 metadata item 的数量。*    - 每个 MP4ItmfItem 可能包含多个 MP4ItmfData（比如 covr 里可以有多张图片）。**  内存管理：*    - 返回的 MP4ItmfItemList 必须由调用者在使用完后调用 MP4ItmfItemListFree() 来释放，*      否则会产生内存泄漏。**  使用场景：*    - 遍历并读取 MP4 文件里的所有 iTunes/QuickTime metadata（标题、艺术家、封面等）。*    - 例如获取 ilst 下面的 ©nam (Title)、©ART (Artist)、covr (Cover Art)。*/
MP4V2_EXPORT MP4ItmfItemList*
MP4ItmfGetItems( MP4FileHandle hFile );

/** 释放一个 metadata item 列表（深度释放）。*  @param itemList 要释放的 itemList。*                  - itemList 指针本身、以及其中的每个 MP4ItmfItem、*                    每个 MP4ItmfDataList、字符串 (code/mean/name)、*                    data->value 内存都会被释放。*                  - 调用后该指针不可再使用。**  注意：*    - 该操作仅释放内存，不会影响 MP4 文件中实际存储的数据。*    - 一般在使用完 MP4ItmfGetItems() 的返回结果后调用。*/
MP4V2_EXPORT void
MP4ItmfItemListFree( MP4ItmfItemList* itemList );

demo演示：

MP4FileHandle h = MP4Read(mp4file);if (h == MP4_INVALID_FILE_HANDLE) {fprintf(stderr, "Failed to open file: %s\n", mp4file);return -1;}MP4ItmfItemList* list = MP4ItmfGetItemsByCode(h, "covr");if (!list || list->size == 0) {fprintf(stderr, "No cover art found!\n");MP4Close(h,0);return -1;}// 取第一个 covr 元素MP4ItmfItem* item = list->elements;if (item->dataList.size > 0) {MP4ItmfData* data = &item->dataList.elements[0];FILE* f = fopen(out_jpeg, "wb");if (!f) {fprintf(stderr, "Failed to open output: %s\n", out_jpeg);MP4ItmfItemListFree(list);MP4Close(h,0);return -1;}fwrite(data->value, 1, data->valueSize, f);fclose(f);printf("Cover art extracted to %s (%u bytes)\n", out_jpeg, data->valueSize);}MP4ItmfItemListFree(list);MP4Close(h,0);

总结：

以上就是往mp4视频文件里面添加用户自定义的封面图和获取具体的实现，文章是使用mp4v2方案实现，也可以用其他方案来实现，比如ffmpeg都行。
