UML学习指南：从零入门到实战应用

目录

1. 引言：UML是什么？为什么学习UML？
   • 1.1 什么是UML？
   • 1.2 为什么我们需要UML？
   • 1.3 谁应该学习UML？
2. UML核心概念：建模的基石
   • 2.1 模型与图
   • 2.2 UML的基本构造块
3. UML主要图类详解与案例分析
   • 3.1 用例图 (Use Case Diagram)：系统功能需求
   • 3.2 类图 (Class Diagram)：系统静态结构
   • 3.3 时序图 (Sequence Diagram)：对象交互行为
   • 3.4 活动图 (Activity Diagram)：工作流与业务流程
   • 3.5 其他常用UML图
4. UML学习路径与实践建议
   • 4.1 学习UML的误区
   • 4.2 推荐学习路径
   • 4.3 实践建议
5. 常用UML工具推荐
6. 总结

---

1. 引言：UML是什么？为什么学习UML？

1.1 什么是UML？

UML（Unified Modeling Language），即统一建模语言，是一种通用的、可视化的、用于软件系统建模的标准语言。它不是一种编程语言，而是一种图形化的表示方法，旨在帮助我们更好地理解、设计、构建和文档化软件系统。

想象一下，你要建造一栋房子。在动工之前，你需要建筑图纸（平面图、立面图、结构图等）。这些图纸详细描述了房子的结构、功能和建造步骤。UML在软件开发中扮演的正是建筑图纸的角色，它提供了一套标准化的符号和规则，让不同的人（开发人员、产品经理、测试人员、客户）能够以统一的方式交流和理解复杂的软件系统。

1.2 为什么我们需要UML？

学习和使用UML有以下几个核心价值：

• 改善沟通： 软件开发往往是一个团队协作的过程。UML提供了一种共同的、可视化的语言，帮助团队成员、客户和利益相关者之间进行清晰、准确的沟通，减少误解。
• 辅助设计与分析： 在编码之前，UML可以帮助我们对系统进行高层或细致的设计和分析，发现潜在的问题、优化结构、理清逻辑，从而降低后期修改的成本。
• 系统文档化： UML图可以作为系统设计和架构的重要文档，方便后期的维护、升级和新成员的加入。
• 降低风险： 通过提前建模和可视化，可以及早发现需求理解偏差、设计缺陷等问题，从而降低项目失败的风险。
• 提高效率： 清晰的设计和沟通能减少返工，提高开发效率。

1.3 谁应该学习UML？

• 软件工程师/开发人员： 理解系统架构、模块交互、代码结构。
• 系统分析师/业务分析师： 捕获和理解业务需求，将其转化为系统功能。
• 架构师： 设计系统高层结构和组件交互。
• 测试人员： 基于设计图理解系统功能，编写测试用例。
• 项目经理： 宏观把握项目进度和范围，理解技术方案。
• 任何希望更好理解和沟通软件系统的人。

2. UML核心概念：建模的基石

在深入学习具体的UML图之前，我们需要理解UML的一些基本概念。

2.1 模型与图

• 模型 (Model)： 是对现实世界或某个系统进行抽象、简化、概括和表示的结果。它关注的是系统的关键特征，并忽略不重要的细节。例如，一个“用户”模型可能只包含用户名、密码和邮箱，而忽略用户的住址、兴趣爱好等与系统功能无关的信息。
• 图 (Diagram)： 是模型的图形化表示，它从不同的视角展示了模型的一部分或全部。UML提供了多种类型的图，每种图都侧重于描述系统的某个特定方面（例如，功能、结构、行为等）。

2.2 UML的基本构造块

UML由以下三类基本构造块组成：

1. 事物 (Things)： UML模型中最基本的、抽象的、具有代表性的元素。

   • 结构事物 (Structural Things)： 名词，描述系统中的静态部分，例如：
     • 类 (Class)： 对象的蓝图，定义了对象的属性和行为。
     • 接口 (Interface)： 定义了类或组件能够提供的操作的集合。
     • 组件 (Component)： 系统中可替换的、物理的部件，如一个DLL文件、一个Web服务。
     • 节点 (Node)： 运行时物理资源的表示，如服务器、PC。
   • 行为事物 (Behavioral Things)： 动词，描述系统中的动态部分，例如：
     • 交互 (Interaction)： 描述一组对象在特定上下文中如何进行消息交换。
     • 状态机 (State Machine)： 描述一个对象或一个系统在不同状态之间如何转换。
   • 分组事物 (Grouping Things)： 组织管理UML模型中的元素，例如：
     • 包 (Package)： 一种通用的组织机制，可以将相关的类、接口、组件等组织在一起。
   • 注释事物 (Annotational Things)： 解释和说明UML模型中的元素，例如：
     • 注释 (Note)： 附加到模型元素上的文本说明。

2. 关系 (Relationships)： 将事物连接在一起，表示它们之间的关联。

   • 关联 (Association)： 描述两个或多个类之间的结构关系，例如“顾客购买商品”。
   • 泛化 (Generalization)： 描述“is-a-kind-of”关系，即继承关系，例如“猫是一种动物”。
   • 实现 (Realization)： 描述一个类实现了某个接口，或者一个用例实现了某个操作。
   • 依赖 (Dependency)： 描述一个事物依赖于另一个事物，例如“类A使用了类B的方法”。

3. 通用机制 (Common Mechanisms)： UML中反复出现、应用于多种构造块的机制。

   • 修饰 (Adornments)： 附加到UML元素上的图形或文本，提供额外信息。
   • 公共分类 (Common Divisions)： 例如，类既有“声明”部分，也有“实现”部分。
   • 扩展机制 (Extensibility Mechanisms)： 允许用户定制UML以适应特定领域，例如：
     • 构造型 (Stereotype)： 在现有UML元素上添加新的语义。
     • 标记值 (Tagged Value)： 为UML元素添加额外的属性。
     • 约束 (Constraint)： 附加到UML元素上的规则或条件。

对于初学者，不必立即记住所有细节。随着你学习具体的图，这些概念会逐渐清晰。

3. UML主要图类详解与案例分析

UML 2.x 定义了14种图，通常分为两大类：

• 结构图 (Structural Diagrams)： 描述系统的静态结构，如类、组件、部署等。
• 行为图 (Behavioral Diagrams)： 描述系统的动态行为，如交互、状态变化、活动流程等。

我们将聚焦于最常用、最核心的四种图，通过一个“在线图书商城”的实际案例来详细讲解。

3.1 用例图 (Use Case Diagram)：系统功能需求

• 目的： 用例图是描述系统功能需求的最常用图。它从用户的角度出发，描述系统能够提供哪些功能，以及谁（或什么）会使用这些功能。

• 核心元素：

  • 参与者 (Actor)： 与系统交互的外部实体，可以是人（如“顾客”、“管理员”）或另一个系统（如“支付系统”）。用小人表示。
  • 用例 (Use Case)： 系统提供的一个有价值的功能单元，通常用椭圆形表示，名称是动宾短语（如“购买图书”、“注册用户”）。
  • 系统边界 (System Boundary)： 一个矩形框，表示系统的范围。用例位于系统边界之内，参与者位于边界之外。
  • 关系：
    • 关联 (Association)： 参与者与用例之间的连接线，表示参与者使用该用例。
    • 包含 (Include) <<include>>： 一个用例A在执行过程中必须包含另一个用例B的全部功能。B是A的子功能。箭头从A指向B。
    • 扩展 (Extend) <<extend>>： 一个用例A在特定条件下可选地扩展另一个用例B的功能。A是B的扩展功能。箭头从A指向B。
    • 泛化 (Generalization)： 用例或参与者之间的继承关系。子用例/参与者继承父用例/参与者的行为。

• 案例：在线图书商城用例图

  假设我们正在开发一个在线图书商城系统。以下是它的一些核心功能：

  • 顾客 (Customer)：
    • 注册/登录
    • 浏览图书
    • 搜索图书
    • 添加图书到购物车
    • 查看购物车
    • 下订单
    • 支付（需要支付系统支持）
    • 查看订单历史
  • 管理员 (Administrator)：
    • 管理图书（添加、修改、删除）
    • 管理用户
    • 查看订单

  用例图描述：

  +-----------------------------------------------+
  |             在线图书商城系统                  |
  |                                               |
  |  +-----------+          +-----------------+  |
  |  |  顾客     |----------|   注册/登录     |  |
  |  +-----------+          +-----------------+  |
  |        |                 |                    |
  |        |                 |                    |
  |        |                 |                    |
  |        +-----------------|   浏览图书      |  |
  |        |                 |                    |
  |        +-----------------|   搜索图书      |  |
  |        |                 |                    |
  |        +-----------------|   添加图书到购物车|  |
  |        |                 |                    |
  |        +-----------------|   查看购物车    |  |
  |        |                 |                    |
  |        +-----------------|   下订单        |  |
  |        |                 |                    |
  |        |    <<include>>  |                    |
  |        +-----------------|   支付          <---+----+
  |                          |                    |    |
  |                          |                    |    |
  |                          +-----------------+  |    |
  |  +-----------+           |   查看订单历史  |  |    |
  |  | 管理员    |----------+-----------------+  |    |
  |  +-----------+           |                    |    |
  |        |                 |                    |    |
  |        +-----------------|   管理图书      |  |    |
  |        |                 |                    |    |
  |        +-----------------|   管理用户      |  |    |
  |        |                 |                    |    |
  |        +-----------------|   查看订单      |  |    |
  |                          +-----------------+  |    |
  +-----------------------------------------------+^|
  +-----------------+
  |   支付系统      |
  +-----------------+


  图例说明：

  • 小人：顾客，管理员，支付系统（另一个系统作为参与者）
  • 椭圆形：注册/登录，浏览图书，搜索图书，添加图书到购物车，查看购物车，下订单，支付，查看订单历史，管理图书，管理用户，查看订单
  • 矩形框：在线图书商城系统
  • 实线：关联关系（参与者与用例）
  • 虚线箭头 <<include>>：下订单包含支付。这意味着下订单时必须进行支付。
  • （本例中未演示 <<extend>>，但你可以想象“支付”用例可以扩展为“使用优惠券”，优惠券是可选的）
  • （本例中未演示泛化，但你可以想象“普通顾客”和“VIP顾客”都泛化自“顾客”参与者）

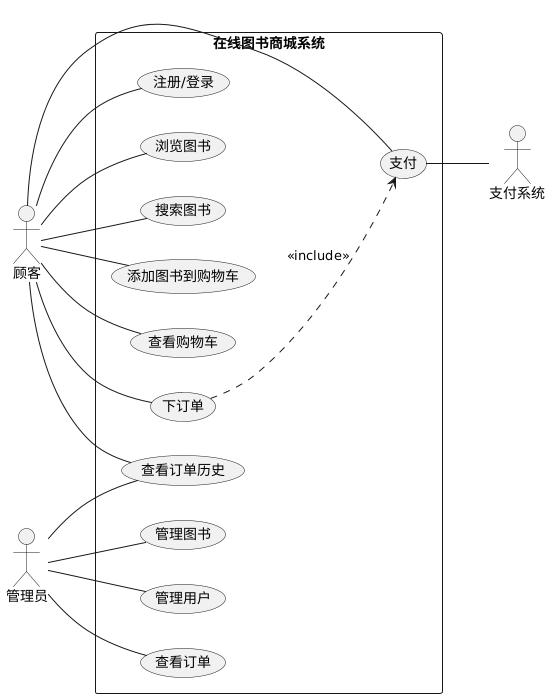

渲染后的UML图（使用PlantUML）：

```
@startuml
left to right directionactor Customer as "顾客"
actor Administrator as "管理员"
actor "支付系统" as PaymentSystemrectangle "在线图书商城系统" {usecase "注册/登录" as RegisterLoginusecase "浏览图书" as BrowseBooksusecase "搜索图书" as SearchBooksusecase "添加图书到购物车" as AddToCartusecase "查看购物车" as ViewCartusecase "下订单" as PlaceOrderusecase "支付" as Payusecase "查看订单历史" as ViewOrderHistoryusecase "管理图书" as ManageBooksusecase "管理用户" as ManageUsersusecase "查看订单" as ViewOrdersCustomer -- RegisterLoginCustomer -- BrowseBooksCustomer -- SearchBooksCustomer -- AddToCartCustomer -- ViewCartCustomer -- PlaceOrderCustomer -- PayCustomer -- ViewOrderHistoryAdministrator -- ManageBooksAdministrator -- ManageUsersAdministrator -- ViewOrdersAdministrator -- ViewOrderHistoryPlaceOrder ..> Pay : <<include>>Pay -- PaymentSystem
}@enduml```

3.2 类图 (Class Diagram)：系统静态结构

• 目的： 类图是描述系统静态结构的核心图。它显示了系统中的类、类的属性（数据）和方法（行为），以及类之间的各种静态关系（如关联、继承等）。

• 核心元素：

  • 类 (Class)： 通常表示为一个矩形，分为三部分：
    • 类名 (Class Name)： 最上方。
    • 属性 (Attributes)： 中间部分，表示类的特征（变量）。格式通常是 [可见性] 属性名: 类型 [= 默认值]。
      • 可见性：+ (public), - (private), # (protected), ~ (package/default)
    • 方法 (Operations/Methods)： 最下方，表示类的行为（函数）。格式通常是 [可见性] 方法名(参数列表): 返回类型。
  • 关系：
    • 关联 (Association)： 两个类之间的一般连接关系，通常表示为一条实线。可以有角色名、多重性（如 1，*，1..*）。
      • 聚合 (Aggregation)： 一种特殊的关联，表示“整体”与“部分”的关系，部分可以独立于整体存在。用空心菱形连接整体类。
      • 组合 (Composition)： 一种更强的聚合关系，表示“整体”与“部分”的关系，部分不能独立于整体存在，整体销毁部分也销毁。用实心菱形连接整体类。
    • 泛化 (Generalization)： 继承关系，子类继承父类的属性和方法。用空心三角形箭头指向父类。
    • 实现 (Realization)： 类实现接口。用虚线空心三角形箭头指向接口。
    • 依赖 (Dependency)： 一个类依赖于另一个类（通常是临时使用或作为参数）。用虚线箭头指向被依赖的类。

• 案例：在线图书商城类图

  我们将设计商城中的核心实体类：User（用户）、Book（图书）、Order（订单）、OrderItem（订单项）、ShoppingCart（购物车）。

  类图描述：

  +-------------------+           1..*   1..*           +-------------------+
  |      User         |----------------------------------|      Order        |
  +-------------------+           购买                   +-------------------+
  | - userId: String  |                                  | - orderId: String |
  | - username: String|                                  | - orderDate: Date |
  | - password: String|                                  | - totalAmount: double |
  | - email: String   |                                  | - status: String  |
  +-------------------+                                  +-------------------+
  | + register()      |                                  | + placeOrder()    |
  | + login()         |                                  | + viewOrder()     |
  | + updateProfile() |                                  | + cancelOrder()   |
  +-------------------+                                  +-------------------+|                                                 || 1                                               | 1|                                                 ||                                                 | 1..*|                                                 |
  +-------------------+           包含                         +-------------------+
  |   ShoppingCart    |<---------------------------------------|   OrderItem       |
  +-------------------+                                        +-------------------+
  | - cartId: String  |                                        | - itemId: String  |
  | - creationDate: Date |                                     | - quantity: int   |
  +-------------------+                                        | - price: double   |
  | + addItem(book: Book, quantity: int) |                     +-------------------+
  | + removeItem(book: Book)             |                     | + calculatePrice()|
  | + clearCart()                        |                     +-------------------+
  | + checkout(): Order                  |                                  |
  +-------------------+                                                     | 1||| 1+-------------------+|       Book        |+-------------------+| - bookId: String  || - title: String   || - author: String  || - price: double   || - stock: int      |+-------------------+| + getDetails()    || + updateStock()   |+-------------------+


  图例说明：

  • User 类： 有 userId, username, password, email 等属性，以及 register(), login(), updateProfile() 等方法。
  • Book 类： 有 bookId, title, author, price, stock 等属性，以及 getDetails(), updateStock() 等方法。
  • Order 类： 有 orderId, orderDate, totalAmount, status 等属性，以及 placeOrder(), viewOrder(), cancelOrder() 等方法。
  • OrderItem 类： 表示订单中的具体商品项。有 itemId, quantity, price 等属性。
  • ShoppingCart 类： 购物车。
  • 关系：
    • User 与 Order 之间是关联关系： 一个用户可以下多个订单（1..*），一个订单属于一个用户（1）。箭头方向表示导航性（通常从用户可以查到订单，订单也可以查到所属用户）。
    • Order 与 OrderItem 之间是组合关系： 一个订单包含多个订单项（1..*），订单项不能脱离订单独立存在（实心菱形）。
    • OrderItem 与 Book 之间是关联关系： 一个订单项对应一本图书（1），一本书可以出现在多个订单项中（*）。
    • User 与 ShoppingCart 之间是关联关系： 一个用户有一个购物车（1），一个购物车属于一个用户（1）。
    • ShoppingCart 与 Book 之间是关联关系： 购物车包含多本图书。、

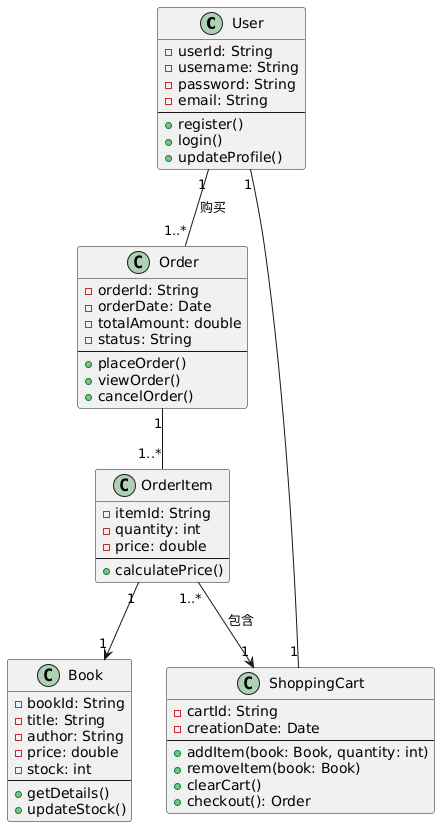

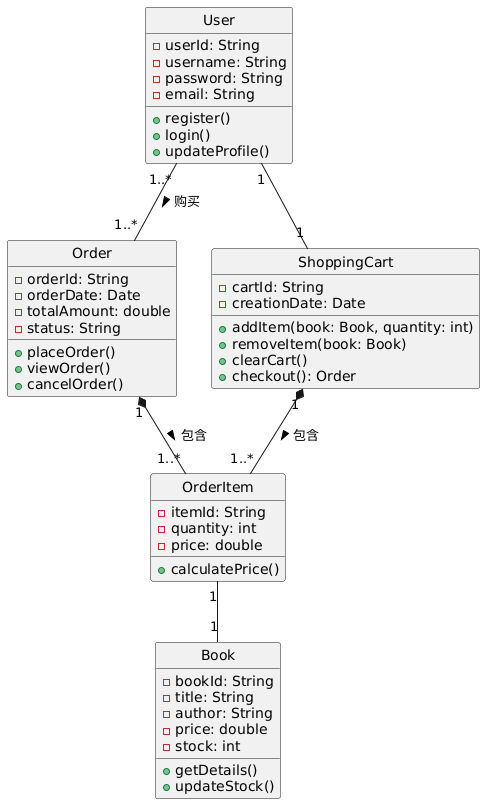

渲染后的UML图（使用PlantUML）：

```@startuml
' hide the spot
hide circle' Define classes
class User {- userId: String- username: String- password: String- email: String+ register()+ login()+ updateProfile()
}class Order {- orderId: String- orderDate: Date- totalAmount: double- status: String+ placeOrder()+ viewOrder()+ cancelOrder()
}class ShoppingCart {- cartId: String- creationDate: Date+ addItem(book: Book, quantity: int)+ removeItem(book: Book)+ clearCart()+ checkout(): Order
}class OrderItem {- itemId: String- quantity: int- price: double+ calculatePrice()
}class Book {- bookId: String- title: String- author: String- price: double- stock: int+ getDetails()+ updateStock()
}' Define relationships' User and Order (购买 - Buys)
' The diagram indicates 1..* on both sides, implying a many-to-many relationship
' A User can place multiple Orders, and an Order can be associated with multiple Users (unusual for "places", but drawn as per source)
User "1..*" -- "1..*" Order : 购买 >' User and ShoppingCart
User "1" -- "1" ShoppingCart' ShoppingCart and OrderItem (包含 - Contains)
' ShoppingCart contains OrderItems. Composition (filled diamond) is appropriate.
' Multiplicities: ShoppingCart (1) has OrderItems (1..*).
ShoppingCart "1" *-- "1..*" OrderItem : 包含 >' Order and OrderItem (包含 - Contains)
' Order contains OrderItems. Composition (filled diamond) is appropriate.
' Multiplicities: Order (1) has OrderItems (1..*).
Order "1" *-- "1..*" OrderItem : 包含 >' OrderItem and Book
' An OrderItem refers to a single Book. The original diagram shows 1-to-1, which is unusual
' for a book that can be part of many order items. However, adhering to the source.
OrderItem "1" -- "1" Book@enduml```

3.3 时序图 (Sequence Diagram)：对象交互行为

• 目的： 时序图（Sequence Diagram）是行为图的一种，它描述了对象之间动态的交互行为，特别是消息（方法调用）的发送和接收顺序。它强调时间上的顺序。

• 核心元素：

  • 生命线 (Lifeline)： 垂直的虚线，代表一个对象在特定时间段内的存在。对象名或类名放在生命线顶部的矩形框中。
  • 激活 (Activation Bar)： 生命线上方的窄矩形，表示对象在执行某个操作（方法）的生命周期。
  • 消息 (Message)： 对象之间发送的通信。
    • 同步消息 (Synchronous Message)： 实线实心箭头，表示调用者等待被调用者返回结果。
    • 异步消息 (Asynchronous Message)： 实线开放箭头，表示调用者不等待被调用者返回结果。
    • 返回消息 (Return Message)： 虚线开放箭头，表示从被调用者返回给调用者的结果。
  • 组合片段 (Combined Fragments)： 用于表示复杂的控制结构（如循环、条件、可选）。
    • alt (alternative)：表示多选一的逻辑，类似于 if/else。
    • opt (option)：表示可选的逻辑，类似于 if。
    • loop (loop)：表示循环执行的逻辑。
    • ref (reference)：引用另一个时序图。

• 案例：在线图书商城 - 用户购买图书流程

  场景： 用户选择图书 -> 添加到购物车 -> 提交订单 -> 系统创建订单 -> 调用支付系统 -> 支付成功 -> 更新订单状态 -> 返回成功信息。

  时序图描述：

  参与者: 用户对象: 购物车:ShoppingCart, 订单服务:OrderService, 支付服务:PaymentService, 数据库:Database用户                 购物车                 订单服务                 支付服务                 数据库
  |                    |                      |                      |                      |
  | --- 选择图书 --- > |                      |                      |                      |
  |                    |                      |                      |                      |
  | --- 添加图书到购物车() ---> |                      |                      |                      |
  |                    | ------ 成功返回 ---- > |                      |                      |
  |                    |                      |                      |                      |
  | --- 提交订单() ---- > |                      |                      |                      |
  |   激活              |                      |                      |                      |
  |   |                | ------ createOrder(cartItems) --- > |                      |                      |
  |   |                |                      |    激活              |                      |
  |   |                |                      |    |                 |                      |
  |   |                |                      |    | --- saveOrder(order) --- > |         保存订单       |
  |   |                |                      |    |                 |                      |
  |   |                |                      |    | <--- 成功返回 ---- |                      |
  |   |                |                      |    |                 |                      |
  |   |                |                      |    | --- processPayment(orderId, amount) --- > |
  |   |                |                      |    |                 |    激活              |
  |   |                |                      |    |                 |    |                 |
  |   |                |                      |    |                 |    | --- callExternalGateway() --- > |
  |   |                |                      |    |                 |    |                 |                      |
  |   |                |                      |    |                 |    | <--- 支付结果 (成功/失败) --- |
  |   |                |                      |    |                 |    |                 |                      |
  |   |                |                      |    | <--- 支付服务响应 (成功) --- |                 |
  |   |                |                      |    |                 |                      |
  |   |                |                      |    | --- updateOrderStatus(orderId, "Paid") --- > | 保存状态更新 |
  |   |                |                      |    |                 |                      |
  |   |                |                      |    | <--- 成功返回 ---- |                      |
  |   |                |                      |    |                 |                      |
  |   |                | <----- 订单创建成功/支付成功 ------- |                      |                      |
  | <------------------- 订单提交成功，请查看订单历史 -------------------- |                      |                      |


  图例说明：

  • 生命线： 用户、购物车、订单服务、支付服务、数据库。
  • 消息：
    • 选择图书、添加图书到购物车()、提交订单()：用户发起的同步消息。
    • createOrder(cartItems)：购物车调用订单服务创建订单。
    • saveOrder(order)、updateOrderStatus(...)：订单服务与数据库交互。
    • processPayment(...)：订单服务调用支付服务进行支付。
    • callExternalGateway()：支付服务调用外部支付网关。
  • 激活条： 表示 添加图书到购物车()、createOrder()、processPayment() 等方法执行期间的生命周期。
  • 虚线箭头： 表示返回消息。

渲染后的UML图（使用PlantUML）：

 ```@startuml
' 设置一些皮肤参数，让图更清晰
skinparam classAttributeIconSize 0 ' 隐藏属性和方法的图标，使图更简洁' 定义 User 类
class User {- userId: String- username: String- password: String- email: String--+ register()+ login()+ updateProfile()
}' 定义 Order 类
class Order {- orderId: String- orderDate: Date- totalAmount: double- status: String--+ placeOrder()+ viewOrder()+ cancelOrder()
}' 定义 ShoppingCart 类
class ShoppingCart {- cartId: String- creationDate: Date--+ addItem(book: Book, quantity: int)+ removeItem(book: Book)+ clearCart()+ checkout(): Order
}' 定义 OrderItem 类
class OrderItem {- itemId: String- quantity: int- price: double--+ calculatePrice()
}' 定义 Book 类
class Book {- bookId: String- title: String- author: String- price: double- stock: int--+ getDetails()+ updateStock()
}' 定义类之间的关系' User 和 Order 之间的关系: User 购买 Order
User "1" -- "1..*" Order : 购买' User 和 ShoppingCart 之间的关系: User 拥有 ShoppingCart
User "1" -- "1" ShoppingCart' ShoppingCart 和 OrderItem 之间的关系: ShoppingCart 包含 OrderItem
' 原始图显示箭头从 OrderItem 指向 ShoppingCart，表示 OrderItem 知道其所属的 ShoppingCart
OrderItem "1..*" --> "1" ShoppingCart : 包含' Order 和 OrderItem 之间的关系: Order 包含 OrderItem
Order "1" -- "1..*" OrderItem' OrderItem 和 Book 之间的关系: OrderItem 引用 Book
' 原始图显示箭头从 OrderItem 指向 Book
OrderItem "1" --> "1" Book@enduml
```

如何使用这段代码：

将上述代码复制到支持 PlantUML 的编辑器中（例如：VS Code 安装 PlantUML 插件，或者使用在线 PlantUML 编辑器如 http://www.plantuml.com/plantuml/）。
渲染后，您将看到一个标准且清晰的UML类图。

图的解释：

类框 (Class Box): 每个类都由一个矩形框表示，分为三部分：类名、属性（字段）和方法（操作）。
可见性 (Visibility):- (Private): 属性前缀表示私有，例如 - userId: String。+ (Public): 方法前缀表示公有，例如 + register()。
属性 (Attributes): 格式为 [可见性] 属性名: 类型。
方法 (Methods): 格式为 [可见性] 方法名(参数: 类型): 返回类型。
关系 (Relationships):关联 (Association): 用一条线连接两个类。-- 表示双向关联。--> 表示单向关联（箭头指向被引用的类）。多重性 (Multiplicity): 在关联线的两端用数字或范围表示一个类的实例可以与另一个类的多少个实例关联。1: 恰好一个1..*: 一个或多个*: 零个或多个 (未在此图中出现)关联标签 (Association Label): 在关联线上方的文字，描述了两个类之间的关系的含义（例如“购买”、“包含”）。

这张图准确地反映了您提供的文本描述中的所有实体、它们的内部结构以及它们之间的相互作用。

3.4 活动图 (Activity Diagram)：工作流与业务流程

• 目的： 活动图是行为图的一种，它描述了系统或业务流程中活动的执行顺序。它类似于流程图，但功能更强大，可以表示并行、分支和合并等复杂流程。

• 核心元素：

  • 初始节点 (Initial Node)： 表示活动的开始，用实心圆表示。
  • 活动/动作 (Activity/Action)： 表示一个步骤或任务，用圆角矩形表示。
  • 活动终点 (Activity Final Node)： 表示活动的结束，用同心圆表示。
  • 流程线 (Flow/Edge)： 连接活动和节点，表示流程的流向，用带箭头的实线表示。
  • 决策/合并节点 (Decision/Merge Node)： 用菱形表示。
    • 决策： 一个入边，多个出边，出边上带条件守卫 [条件]。
    • 合并： 多个入边，一个出边，表示多个分支的汇合。
  • 分叉/汇合节点 (Fork/Join Node)： 用粗实线表示。
    • 分叉： 一个入边，多个出边，表示并行执行。
    • 汇合： 多个入边，一个出边，表示等待所有并行活动完成后继续。
  • 泳道 (Swimlane)： 将活动图划分为不同的区域，表示不同角色或部门负责的活动。

• 案例：在线图书商城 - 订单处理流程

  场景： 用户提交订单 -> 系统验证订单 -> 如果库存不足则取消订单并通知用户，否则扣减库存 -> 调用支付系统 -> 如果支付成功则更新订单状态为“已支付”，否则更新为“支付失败” -> 通知用户。

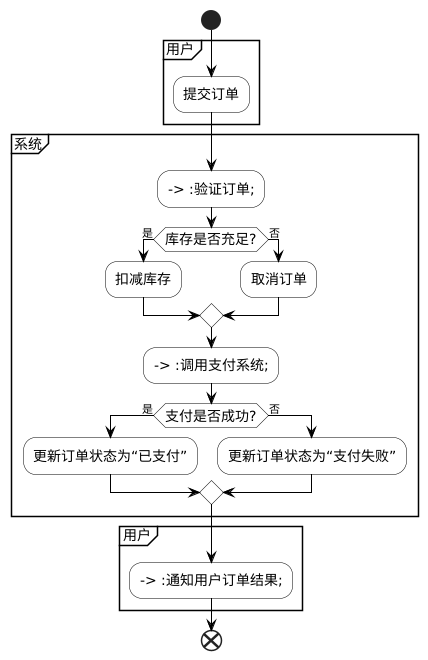

  活动图描述：

  +-------------------------------------------------------------+
  |                             用户                            |
  +-------------------------------------------------------------+
  |                                                             |
  |  (o)  初始节点                                                |
  |   |                                                         |
  |   v                                                         |
  | [提交订单]                                                   |
  |   |                                                         |
  +-------------------------------------------------------------+
  |                             系统                            |
  +-------------------------------------------------------------+
  |   |                                                         |
  |   v                                                         |
  | [验证订单]                                                   |
  |   |                                                         |
  |   v                                                         |
  |  < >  决策 (库存是否充足?)                                    |
  |  / \                                                        |
  | [是] | [否]                                                   |
  |   |     |                                                     |
  |   v     v                                                     |
  | [扣减库存]    [取消订单]                                      |
  |   |     |                                                     |
  |   v     v                                                     |
  |  < >  合并                                                   |
  |   |                                                         |
  |   v                                                         |
  | [调用支付系统]                                                |
  |   |                                                         |
  |   v                                                         |
  |  < >  决策 (支付是否成功?)                                    |
  |  / \                                                        |
  | [是] | [否]                                                   |
  |   |     |                                                     |
  |   v     v                                                     |
  | [更新订单状态为“已支付”]  [更新订单状态为“支付失败”]         |
  |   |     |                                                     |
  |   v     v                                                     |
  |  < >  合并                                                   |
  |   |                                                         |
  +-------------------------------------------------------------+
  |                             用户                            |
  +-------------------------------------------------------------+
  |   v                                                         |
  | [通知用户订单结果]                                           |
  |   |                                                         |
  |  (X)  活动终点                                                |
  +-------------------------------------------------------------+


**图例说明：**
*   **初始节点：** `(o)`
*   **活动：** `提交订单`、`验证订单`、`扣减库存`、`取消订单`、`调用支付系统`、`更新订单状态为“已支付”`、`更新订单状态为“支付失败”`、`通知用户订单结果`。
*   **决策/合并：** 菱形 ` < >`。
*   **泳道：** `用户`、`系统`，表示这些活动由谁来完成。

3.5 其他常用UML图

• 组件图 (Component Diagram)： 描述系统中组件的组织和依赖关系。组件是可替换、可重用的软件单元。
• 部署图 (Deployment Diagram)： 描述系统运行时硬件和软件的物理部署情况，显示了处理器、设备以及它们之间的连接，以及软件组件部署在哪些硬件上。
• 状态机图 (State Machine Diagram / Statechart Diagram)： 描述一个对象或一个系统在其生命周期内所有可能的状态以及导致状态改变的事件。

4. UML学习路径与实践建议

4.1 学习UML的误区

• 死记硬背所有符号： UML符号很多，但并非所有都常用。应理解其背后的建模思想，而非单纯记忆形状。
• 追求完美： 第一次画的UML图不可能完美。UML是一个迭代和演进的过程。
• 画UML图是为了交作业： UML是为了帮助你思考和沟通，不是为了画图而画图。
• 跳过思考直接画图： 在画图前，先思考你要表达什么，解决什么问题。

4.2 推荐学习路径

1. 理解核心概念： 掌握模型、图、事物、关系等基本概念。
2. 从常用图开始：
   • 用例图： 帮助你捕获和理解需求。
   • 类图： 帮助你设计系统的静态结构（数据和行为）。
   • 时序图： 帮助你理解和设计对象间的动态交互流程。
   • 活动图： 帮助你梳理业务流程或算法逻辑。
3. 少量多次，边学边练： 不要试图一次性学完所有图。选择一个小型项目或一个功能点，尝试用UML建模。
4. 结合实际项目： 在工作中尝试应用UML，你会发现它确实能解决实际问题。
5. 阅读优秀案例： 学习他人如何使用UML来描述复杂系统。

4.3 实践建议

• 从小处着手： 不要一开始就尝试为一个大型系统画完整的UML。选择一个简单的功能，例如“用户注册”或“订单创建”，用UML图来描述它。
• 明确目的： 在画图之前，问自己：“我画这张图是为了表达什么？谁会看这张图？”
• 迭代改进： 你的第一张图可能不完美。在讨论和实践中不断完善它。
• 与团队协作： UML是沟通的工具。与你的团队成员一起画图、讨论，确保每个人都理解。
• 使用工具： 借助工具可以让你更专注于建模本身，而不是图形的绘制。

5. 常用UML工具推荐

选择一个好的UML工具可以大大提高你的建模效率。

• 免费/在线工具：

  • draw.io (diagrams.net)： 功能强大、易于使用、支持多种图表类型（包括UML），可以在线使用或作为桌面应用。

  • Lucidchart： 在线协作式绘图工具，UML功能完善，但免费版有图表数量限制。

  • PlantUML： 基于文本描述生成UML图的工具。对于习惯代码或文本的开发者来说非常高效，版本控制友好。（https://www.plantuml.com/plantuml/dual.html）

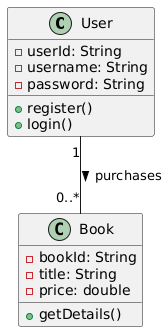

    • 示例（PlantUML类图）：

      @startuml
      class User {- userId: String- username: String- password: String+ register()+ login()
      }
      class Book {- bookId: String- title: String- price: double+ getDetails()
      }
      User "1" -- "0..*" Book : purchases >
      @enduml


      （你需要一个PlantUML渲染器来查看此代码生成的图片）


  • StarUML： 桌面版，免费版功能足够个人使用，支持多种UML图。

• 专业/商业工具：
  • Enterprise Architect (EA)： 功能最全面、最强大的UML建模工具之一，支持几乎所有UML图，以及代码生成、逆向工程等。适合大型复杂项目。
  • Visual Paradigm： 另一个功能强大的商业UML工具，提供广泛的建模功能和团队协作支持。

对于初学者，强烈推荐从 draw.io 或 PlantUML 入手，它们简单易学，能满足大部分学习需求。

6. 总结

UML不是一门深奥的学问，它是一种实用且高效的工具，旨在帮助我们更好地思考、设计和沟通复杂的软件系统。掌握UML，就像学会了一门新的“语言”，它能让你在软件开发的各个阶段，与团队成员、客户之间进行更清晰、更准确的交流。

从用例图开始理解需求，用类图设计结构，用时序图和活动图描述行为——一步一个脚印，结合实际案例多加练习，你将很快发现UML的强大之处，并成为你软件开发旅程中的得力助手。

---
