1.前言

当你打开一个全新的Java项目，面对空白的IDE窗口时，第一个技术决策将决定整个项目的命运。这个决策不是选择Spring Boot还是Quarkus，不是用MyBatis还是JPA，甚至不是确定数据库类型——而是如何组织你的代码结构。

当所有代码混沌地堆砌在一起，项目便注定走向"屎山"的命运。而分层架构，正是对抗这种混沌的最有力武器。

本文将深入剖析Java项目分层的核心逻辑：

解剖分层价值：直面混沌代码的五大痛点
解构三层模型：Controller-Service-DAO的精准职责边界
透视数据流转：DTO/Entity的优雅转换之道
搭建支撑体系：9大关键辅助包构建健壮生态

现在，让我们揭开分层架构的面纱，掌握构建可持续Java应用的基石法则。

插播一条消息~

🔍 十年经验淬炼 · 系统化AI学习平台推荐

系统化AI学习平台https://www.captainbed.cn/scy/

✅ 为什么值得投入？

📚 完整知识体系：从数学基础 → 工业级项目（人脸识别/自动驾驶/GANs），内容由浅入深

💻 实战为王：每小节配套可运行代码案例（提供完整源码）

🎯 零基础友好：用生活案例讲解算法，无需担心数学/编程基础

🚀 特别适合

想系统补强AI知识的开发者

转型人工智能领域的从业者

需要项目经验的学生

2.正文

2.1为什么要分层

在软件开发中，随着功能增加和业务逻辑复杂化，代码的组织方式直接影响项目的可持续性。未分层架构的典型表现是关注点混杂：一个类或模块同时承担了数据访问、业务规则处理、用户界面交互等多种职责。这种结构会迅速引发一系列可维护性和扩展性问题：

核心痛点分析：

高耦合性 (High Coupling)

不同功能的代码物理上相邻且逻辑上相互依赖。

后果：修改数据库访问逻辑可能迫使业务层和表示层同步调整；更换前端技术需要重写包含业务逻辑的代码块。

影响：变更成本指数级增长，系统僵化。

低内聚性 (Low Cohesion)

单一模块承担多个不相关的职责，违反单一职责原则 (SRP)。

后果：理解模块功能需要梳理无关代码；定位特定逻辑（如价格计算）效率低下。

影响：代码可读性差，认知负担加重。

可测试性障碍 (Testability Barriers)

业务逻辑与数据库、UI 紧耦合。

后果：单元测试需要启动数据库、模拟 HTTP 请求等环境。

影响：测试编写困难、执行缓慢，导致测试覆盖率低下。

可维护性恶化 (Maintainability Degradation)

功能代码分散或冗余。

后果：修复缺陷需在多处相似逻辑中定位；添加新功能缺乏明确插入点。

影响：开发效率下降，错误率上升。

复用性缺失 (Lack of Reusability)

通用逻辑（如数据查询）与特定上下文绑定。

后果：相同功能需重复实现，修改时需多处同步。

影响：代码冗余，一致性难以保障。

分层架构：系统化的解决方案

分层架构的核心是通过职责分离构建逻辑边界。每一层聚焦特定功能域，并通过定义良好的接口与相邻层交互：

解耦核心价值：层间依赖单向流动（如Controller->Service->DAO）。修改数据访问层实现（如从JDBC迁移至JPA）只需调整DAO层，Service层接口不变则无需修改。

高内聚实现：每层/模块职责明确（DAO层仅处理数据持久化，Service层封装业务规则）。

可测试性提升：业务逻辑可脱离数据库进行单元测试；数据访问层可通过接口模拟测试。

可维护性增强：问题定位更精准（数据问题查DAO层，逻辑错误查Service层）；功能扩展路径清晰。

复用性改善：通用能力（如基础数据访问）可封装为独立层供多业务复用。

分层思维的类比

建筑学：地基（基础设施层）- 承重结构（核心业务层）- 室内装修（用户交互层）。各层独立演进，维护地基不影响居住空间。
计算机体系：硬件层 - 操作系统层 - 应用层。应用开发无需关注硬件指令细节。

2.2核心三层详解

项目分层架构中，Controller-Service-DAO是最基础的模型。明确各层职责与交互边界是架构设计的关键。下面进行逐层解析：

2.2.1Controller层（表现层/API层）

定位：系统与外部交互的入口，处理HTTP协议通信。

核心职责：

请求解析：接收HTTP请求，解析URL路径、请求参数（@PathVariable、@RequestParam）、Header及请求体（@RequestBody）。

基础校验：执行参数格式校验（如使用JSR 303注解 @NotNull, @Valid）。

服务调度：调用对应的Service层方法执行业务逻辑。

异常处理：捕获Service层抛出的业务异常，或交由全局异常处理器处理。

响应封装：将Service层返回的数据转换为客户端所需格式（JSON/XML/视图模型）。

技术实现：

@RestController // 声明为REST控制器
@RequestMapping("/api/orders") // 基础路径映射
public class OrderController {@Autowiredprivate OrderService orderService; // 依赖业务层接口@PostMappingpublic ResponseEntity<OrderDTO> createOrder(@RequestBody @Valid OrderCreateRequest request) {// 1. 接收并校验请求体// 2. 调用Service执行业务OrderDTO order = orderService.createOrder(request); // 3. 封装HTTP响应return ResponseEntity.status(HttpStatus.CREATED).body(order); }
}

关键原则：

保持精简：仅处理协议转换，业务逻辑零侵入。

无状态性：不存储业务状态，依赖Service层管理。

单一入口：每个Controller聚焦一个业务域（如OrderController）。

常见误区：

业务逻辑泄露：在Controller中进行价格计算、状态判断等业务操作。

跨层访问：直接调用DAO层操作数据库，绕过Service层。

过度转换：在Controller内实现复杂的数据结构转换（应使用专用转换器）。

2.2.2Service层（业务逻辑层）

定位：系统的核心领域逻辑处理器，保障业务一致性。

核心职责：

业务规则实现：执行具体的业务逻辑（如订单计价、库存校验）。

事务管理：通过@Transactional声明事务边界，确保原子性操作。

资源协调：组合调用多个DAO方法或微服务接口（如支付服务）。

业务校验：执行复杂规则校验（如“用户积分是否足够”）。

领域模型转换：将DAO层实体（Entity）转换为业务DTO。

技术实现：

@Service
public class OrderServiceImpl implements OrderService {@Autowiredprivate OrderDao orderDao; // 依赖数据层接口@Autowiredprivate PaymentServiceClient paymentClient; // 依赖外部服务@Transactional // 声明事务边界@Overridepublic OrderDTO createOrder(OrderCreateRequest request) {// 1. 业务校验（如库存检查）validateStock(request.getItems());// 2. 构建领域对象Order order = buildOrderDomain(request);// 3. 调用DAO持久化数据orderDao.save(order);// 4. 调用外部服务（如支付）paymentClient.processPayment(order.getId(), order.getTotalAmount());// 5. 返回业务DTOreturn OrderMapper.toDTO(order); }
}

关键原则：

业务焦点：所有核心业务规则集中在此层实现。

接口隔离：通过接口（OrderService）暴露能力，隐藏实现细节。

事务控制：事务声明在Service层，避免分布式事务碎片化。

可复用设计：业务方法应独立于调用方（Controller/定时任务）。

常见误区：

持久化逻辑泄露：在Service中直接编写SQL或JPA条件查询。

协议耦合：处理HTTP状态码、响应头等协议层细节。

上帝服务：单个Service类过度膨胀（应拆分为OrderValidationService、OrderCalculationService等子域服务）。

2.2.3DAO层（持久层）

定位：数据存储的技术抽象层，封装底层存储访问细节。

核心职责：

CRUD操作：提供数据的创建、查询、更新、删除基础能力。

数据映射：实现数据库表结构与领域对象的双向转换。

技术封装：隐藏具体存储实现（SQL/NoSQL/文件系统）。

连接管理：处理数据库连接池、事务会话等底层资源。

技术实现：

@Repository // Spring组件注解（含异常转换）
public interface OrderDao extends JpaRepository<Order, Long> { // Spring Data JPA 自动实现接口// 自定义查询方法@Query("SELECT o FROM Order o WHERE o.userId = :userId AND o.status = :status")List<Order> findByUserAndStatus(@Param("userId") Long userId, @Param("status") OrderStatus status);
}// MyBatis实现
@Mapper
public interface OrderMapper {@Insert("INSERT INTO orders(...) VALUES(...)")@Options(useGeneratedKeys = true, keyProperty = "id")void insert(Order order);
}

关键原则：

技术专注：只关注数据存取，不包含业务规则。

接口抽象：通过接口（OrderDao）暴露操作，支持实现替换。

存储无关：上层不感知使用MySQL还是MongoDB（依赖倒置）。

性能优化：负责SQL调优、二级缓存等存储层性能问题。

常见误区：

业务逻辑入侵：在SQL语句或存储过程中实现业务规则（如CASE WHEN status='PAID' THEN ...）。

领域对象暴露：将数据库实体（Entity）直接返回给Controller层（应通过Service转换为DTO）。

接口设计失衡：方法粒度不合理（如saveUserAndUpdateOrder违反单一职责）。

关键约束：

单向调用：Controller → Service → DAO
禁止跨层访问（如Controller直接调用DAO）
实体对象不出Service层（DAO返回Entity，Service转换为DTO）

2.3. 核心关系与数据流转：分层架构的交互逻辑

分层架构的核心价值体现在各层之间的协作关系和数据流转机制上。以下是关键交互流程的解析：

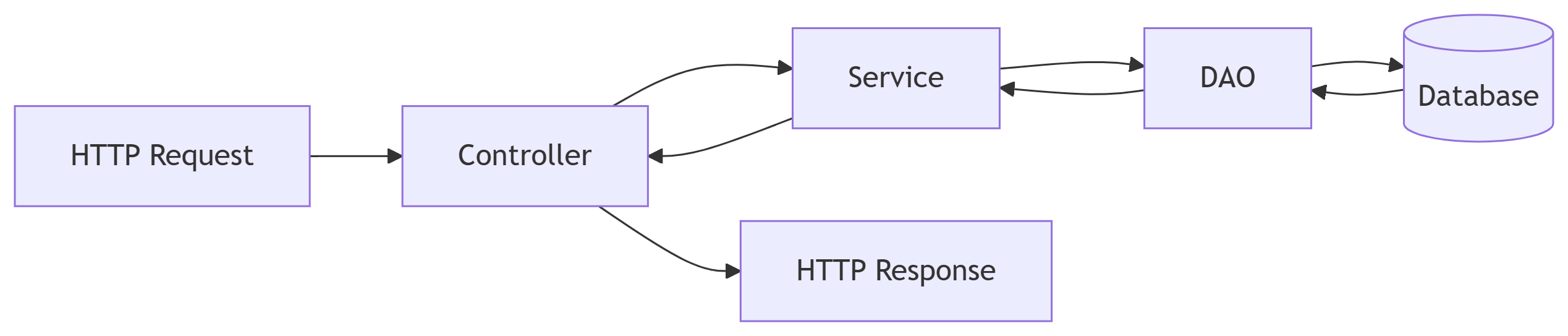

数据流转全流程图解

2.3.1. 依赖方向控制

严格单向依赖：

Controller ➔ Service ➔ DAO

禁止反向依赖：DAO 层不得调用 Service 方法

禁止跨层调用：Controller 不得直接访问 DAO

设计价值：

符合依赖倒置原则（DIP）

下层变更不影响上层（如更换ORM框架只需修改DAO实现）

各层可独立测试和演进

2.3.2数据对象转换

不同层级使用不同数据对象，实现职责隔离：

层级	输入对象	输出对象	转换说明
DAO层	Entity / 查询参数	Entity / 值对象	直接操作数据库实体
Service层	Entity / DTO	DTO / 业务对象	Entity→DTO转换
Controller层	DTO / 请求对象	VO(View Object)	DTO→VO转换

转换示例：

// DAO层返回数据库实体
@Repository
public interface UserDao {UserEntity findById(Long id); // 返回Entity
}// Service层进行转换
@Service
public class UserService {public UserDTO getUser(Long id) {UserEntity entity = userDao.findById(id);return UserMapper.INSTANCE.toDTO(entity); // Entity->DTO}
}// Controller层适配视图
@RestController
public class UserController {@GetMapping("/users/{id}")public UserVO getUser(@PathVariable Long id) {UserDTO dto = userService.getUser(id);return new UserVO(dto.getId(), dto.getName()); // DTO->VO}
}

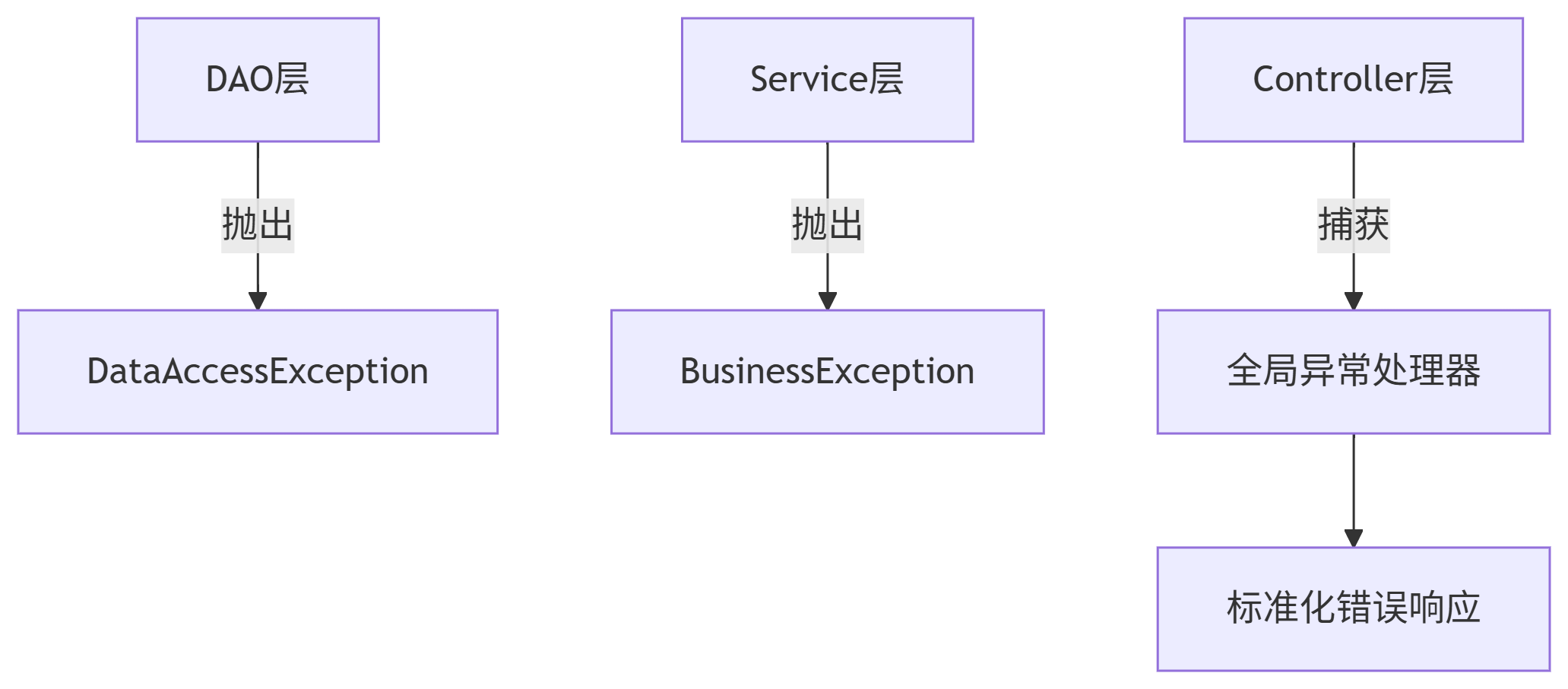

2.3.3. 异常处理机制

异常按层级分类处理：

DAO层异常：

类型：DataAccessException（Spring封装）

示例：SQL语法错误、连接超时

处理：向上抛出，不处理业务语义

Service层异常：

类型：自定义BusinessException

示例：余额不足、库存校验失败

特点：携带业务错误码和友好消息
Controller处理：
@RestControllerAdvice
public class GlobalExceptionHandler {// 处理业务异常@ExceptionHandler(BusinessException.class)public ResponseEntity<ErrorResponse> handleBusinessEx(BusinessException ex) {return ResponseEntity.badRequest().body(new ErrorResponse(ex.getCode(), ex.getMessage()));}// 处理系统异常@ExceptionHandler(DataAccessException.class)public ResponseEntity<ErrorResponse> handleDataAccessEx() {return ResponseEntity.internalServerError().body(new ErrorResponse("DB_ERROR", "数据库服务异常"));}
}

2.3.4分层交互的黄金法则

数据隔离原则：

Entity 只在 DAO-Service 层流转

DTO 在 Service-Controller 层传递

VO 仅用于 Controller-Client 交互

异常传递规范：

DAO 异常 → Service 层转换业务异常

Service 异常 → Controller 统一处理

禁止在 DAO 层捕获业务异常

接口契约约束：

层间通过接口交互（Service接口、DAO接口）

实现可替换（如JDBC实现替换为JPA实现）

关键认知：分层不是简单的目录划分，而是通过规范的数据流转和接口契约，构建可维护、可扩展的代码生态系统。这种约束看似增加了转换成本，实则是应对复杂性的必要投资。

2.4.关键辅助包讲解

2.4.1 model/entity/domain 包

定位：领域模型的核心容器
职责：

存放数据库映射实体类（UserEntity、OrderEntity）

定义领域驱动设计（DDD）中的聚合根、值对象

封装核心业务属性与行为

最佳实践：

// 实体类示例（JPA注解）
@Entity
@Table(name = "t_user")
public class UserEntity {@Id@GeneratedValue(strategy = IDENTITY)private Long id;@Column(nullable = false, length = 32)private String name;@Column(unique = true, updatable = false)private String email;// 领域行为方法public boolean isVip() {return this.vipLevel > 0;}
}

关键约束：

禁止直接暴露：Controller层不应直接返回Entity对象
贫血模型规避：实体类应包含领域行为方法（如calculateTotal()）
持久化解耦：领域模型与数据库表结构非强绑定（可用DTO转换）

2.4.2 dto/vo 包

定位：层间数据传输的契约载体
核心类型：

类型	用途	示例
Request DTO	接口入参	`UserCreateRequest`
Response DTO	Service层出参	`UserDetailDTO`
VO	Controller最终响应对象	`UserVO`

转换示例：

public class UserDTO {// 不暴露敏感字段private Long id;private String displayName;private Integer vipLevel;// 转换逻辑集中管理public static UserDTO fromEntity(UserEntity entity) {return new UserDTO(entity.getId(),entity.getName() + "(" + entity.getCode() + ")",entity.getVipLevel());}
}

设计价值：

安全隔离：屏蔽password、salary等敏感字段
协议适配：VO可包含前端专用的字段（如formattedDate）
版本兼容：实体变更不影响接口契约

2.4.3 repository 包

定位：持久层的现代接口抽象
Spring Data JPA范式：

@Repository
public interface UserRepository extends JpaRepository<UserEntity, Long> {// 方法名自动推导查询List<UserEntity> findByStatusAndVipLevelGreaterThan(UserStatus status, int minLevel);// 自定义SQL查询@Query("SELECT u FROM UserEntity u WHERE u.lastLogin < :expireDate")List<UserEntity> findInactiveUsers(@Param("expireDate") LocalDate date);
}

技术选型对比：

实现方式	适用场景	特点
Spring Data JPA	快速CRUD开发	接口自动实现
MyBatis Mapper	复杂SQL优化	XML/注解双模式
JdbcTemplate	极致性能控制	原生SQL操作

2.4.4 config 包

定位：系统组件的装配中心
典型配置类：

@Configuration
public class AppConfig {// 数据源配置@Bean@ConfigurationProperties(prefix = "spring.datasource")public DataSource dataSource() {return DruidDataSourceBuilder.create().build();}// MVC消息转换器@Beanpublic HttpMessageConverters customConverters() {FastJsonHttpMessageConverter converter = new FastJsonHttpMessageConverter();return new HttpMessageConverters(converter);}// 线程池配置@Bean("taskExecutor")public Executor asyncExecutor() {ThreadPoolTaskExecutor executor = new ThreadPoolTaskExecutor();executor.setCorePoolSize(10);executor.setQueueCapacity(200);return executor;}
}

配置管理原则：

环境隔离：通过application-{profile}.yml管理多环境配置
密钥安全：敏感信息使用jasypt加密或注入Vault
组件可见性：使用@ConditionalOnProperty控制Bean加载条件

2.4.5 util 包

定位：通用技术能力工具箱
工具类设计规范：

public final class DateUtils {// 禁止实例化private DateUtils() {}// 线程安全的日期格式化private static final DateTimeFormatter FORMATTER = DateTimeFormatter.ofPattern("yyyy-MM-dd HH:mm:ss");// 日期转字符串public static String format(LocalDateTime date) {return date.format(FORMATTER);}// 解析日期public static LocalDateTime parse(String dateStr) {return LocalDateTime.parse(dateStr, FORMATTER);}
}

工具类分类：

字符串处理：StringUtils
集合操作：CollectionUtils
加解密：EncryptUtils
IO操作：FileUtils
校验工具：ValidationUtils

禁忌：避免在util包中存放业务相关的工具方法（应放入业务模块）

2.4.6 common 包

定位：项目全局基础设施
核心内容：

// 统一响应体
public class ApiResponse<T> {private int code;private String msg;private T data;public static <T> ApiResponse<T> success(T data) {return new ApiResponse<>(200, "OK", data);}
}// 业务异常基类
public class BusinessException extends RuntimeException {private final ErrorCode errorCode;public BusinessException(ErrorCode code) {super(code.getMessage());this.errorCode = code;}
}

最佳实践：

使用枚举管理错误码：

public enum ErrorCode {USER_NOT_FOUND(1001, "用户不存在"),BALANCE_INSUFFICIENT(2001, "余额不足");private final int code;private final String message;
}

2.4.7 exception/advice 包

定位：异常处理的统一防线
全局异常处理器：

@RestControllerAdvice
public class GlobalExceptionHandler {// 处理业务异常@ExceptionHandler(BusinessException.class)public ApiResponse<Void> handleBusinessEx(BusinessException ex) {return ApiResponse.fail(ex.getErrorCode());}// 处理参数校验异常@ExceptionHandler(MethodArgumentNotValidException.class)public ApiResponse<Void> handleValidEx(MethodArgumentNotValidException ex) {String errorMsg = ex.getBindingResult().getFieldErrors().stream().map(FieldError::getDefaultMessage).collect(Collectors.joining("|"));return ApiResponse.fail(ErrorCode.INVALID_PARAM, errorMsg);}
}

异常处理策略：

业务异常：转换为友好提示（HTTP 200 + 错误码）
参数异常：返回具体校验失败字段（HTTP 400）
系统异常：记录日志并返回通用错误（HTTP 500）

2.4.8 interceptor/filter/aop 包

定位：横切关注点解决方案
技术对比：

组件	作用域	典型场景
Filter	Servlet容器级别	字符编码/跨域处理
Interceptor	Spring MVC级别	登录验证/权限检查
AOP	方法级别	日志/事务/缓存/性能监控

AOP实践示例：

@Aspect
@Component
public class PerformanceMonitor {// 监控Service层方法性能@Around("execution(* com.example..service.*.*(..))")public Object logTime(ProceedingJoinPoint pjp) throws Throwable {long start = System.currentTimeMillis();Object result = pjp.proceed();long cost = System.currentTimeMillis() - start;if (cost > 300) { // 慢方法预警logger.warn("Method {} executed in {} ms", pjp.getSignature(), cost);}return result;}
}

2.4.9 constant 包

定位：项目常量管理的核心中枢
常量管理范式：

public final class OrderConstants {// 状态枚举public static final int STATUS_CREATED = 10;public static final int STATUS_PAID = 20;// 缓存键模板public static final String CACHE_KEY_ORDER = "order:%s";// 配置项键名public static final String CONFIG_MAX_QUANTITY = "order.max.quantity";
}

升级方案：使用枚举强化类型安全

public enum OrderStatus {CREATED(10, "已创建"),PAID(20, "已支付");private final int code;private final String desc;// 通过code获取枚举public static OrderStatus fromCode(int code) { ... }
}
