[LVGL] 配置lv_conf.h | 条件编译 | 显示屏lv_display

链接：https://docs.lvgl.io/master/
在这里插入图片描述

docs：LVGL

LVGL（Light and Versatile Graphics Library）是用于在资源受限的嵌入式系统上创建图形用户界面（GUI）的开源解决方案。

它提供丰富的控件和灵活的**事件系统**来实现动态交互。

该库能高效处理绘制/渲染到各类显示屏的操作，并支持来自多种**输入设备**的输入，所有功能都可通过中心化的配置进行定制。

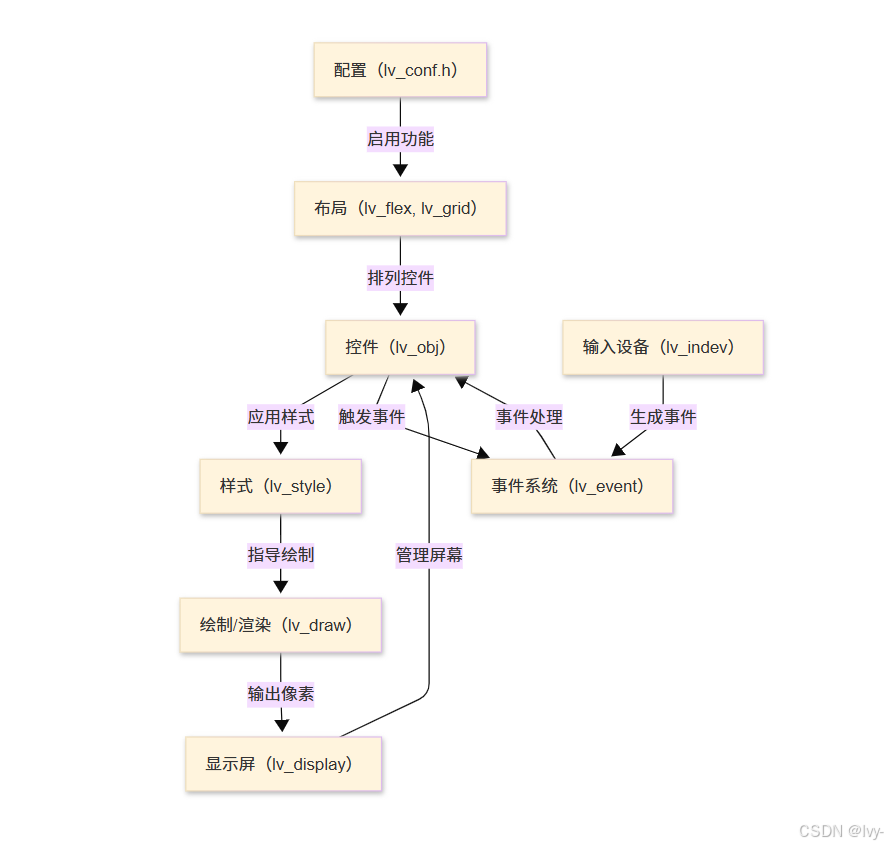

概览

在这里插入图片描述

章节

  1. 配置（lv_conf.h）
  2. 显示屏（lv_display）
  3. 控件（lv_obj）
  4. 样式（lv_style）
  5. 布局（lv_flex, lv_grid）
  6. 输入设备（lv_indev）
  7. 事件系统（lv_event）
  8. 绘制/渲染（lv_draw）

第一章：配置（lv_conf.h）

欢迎开启LVGL之旅~

在嵌入式系统图形用户界面（GUI），LVGL就像一套多功能工具箱，能够从智能手表到工业面板的各种小屏幕上绘制精美的界面。

但与实体工具箱类似，并非所有项目都需要用到全部工具。假设我们正在开发一款配备基础小屏幕的简易设备，仅需几个按钮和文本显示。

此时我们希望设备尽可能高效运行，同时占用最少的内存和处理器资源。

这正是lv_conf.h的用武之地！可将lv_conf.h视为整个LVGL库的"定制清单"或"设置菜单"。

通过这个特殊文件，我们可以精确指定需要启用的功能（如特定按钮类型或高级绘图效果）以及需要禁用的功能。

通过这种配置，最终程序将针对特定设备进行极致优化，节省宝贵内存并提升运行效率。

什么是lv_conf.h？

lv_conf.h是一个标准C头文件（扩展名为.h），包含大量LVGL配置参数。这些参数在C语言中通常称为"宏"或"定义"，其作用类似于功能开关或数值设定器。

例如某个配置项可能如下：

#define LV_USE_BUTTON 1

这行代码告知LVGL："我们需要在项目中使用按钮！"其中1表示启用，0表示禁用。

配置文件的获取与设置

初次获取LVGL时并不会直接得到lv_conf.h文件，而是会看到lvgl/lv_conf_template.h文件。

这相当于包含所有可能选项的蓝图或默认清单。

要为项目配置LVGL，请按以下步骤操作：

  1. 复制模板文件：复制lvgl/lv_conf_template.h并重命名为lv_conf.h

    • 重要提示：将lv_conf.h置于lvgl文件夹同级目录，形成如下项目结构：
      项目目录/
├── lvgl/
│   ├── src/
│   └── ...
└── lv_conf.h
└── main.c
└── ...

  2. 激活配置内容：打开新建的lv_conf.h文件，在文件顶部可见：

    #if 0 /* 将此值设为"1"以激活配置内容 */

    将0改为1以激活文件内所有设置项：

    #if 1 /* 将此值设为"1"以激活配置内容 */

至此，lv_conf.h已准备就绪可供定制~

新手必备配置项

我们以构建简易内存优化型GUI（含按钮和文本）为目标，重点讲解几个关键配置项。

1. 屏幕色深（LV_COLOR_DEPTH）

该参数决定每个像素颜色表示的位数。位数越多色彩越丰富，但内存占用也越高。

  • 16：常见于嵌入式显示设备（如RGB565格式），内存占用低于32位
  • 32：适用于高质量显示（如ARGB8888），内存需求较高

对于简易设备，选择16位可有效节省内存：

// 位于lv_conf.h
/*====================颜色设置*====================*//** 色深选项：1 (I1), 8 (L8), 16 (RGB565), 24 (RGB888), 32 (XRGB8888) */
#define LV_COLOR_DEPTH 16 // 从默认的32或16修改为16以节省内存

2. LVGL内存分配（LV_MEM_SIZE）

LVGL需要预分配内存来存储内部变量、绘图缓冲区和控件数据。

LV_MEM_SIZE定义了为LVGL保留的内存容量。

模板文件中默认值通常为(64 * 1024U)即64KB。对于小型设备，若功能简单可缩减至32KB或更低：

// 位于lv_conf.h
#if LV_USE_STDLIB_MALLOC == LV_STDLIB_BUILTIN/** 为lv_malloc()预留的可用内存大小(>= 2kB) */#define LV_MEM_SIZE (32 * 1024U) // 从64KB调整为32KB以节省内存
#endif

3. 控件启用/禁用（LV_USE_WIDGET_NAME）

LVGL提供多种预制组件（称为"控件"），包括按钮、滑块、图表、日历等。

对于简易设备，仅需启用按钮和基础文本（标签）控件即可显著减小程序体积。

在lv_conf.h中找到如下段落进行配置：

// 位于lv_conf.h
/*==================* 控件*================*/#define LV_USE_ANIMIMG    0 // 禁用
#define LV_USE_ARC        0 // 禁用#define LV_USE_BAR        0 // 禁用#define LV_USE_BUTTON     1 // 启用！#define LV_USE_BUTTONMATRIX  0 // 禁用#define LV_USE_CALENDAR   0 // 禁用（模板中为1）
// ... 更多控件配置 ...#define LV_USE_LABEL      1 // 启用！

将未使用的控件设为0后，编译器会完全忽略相关代码，显著减小最终程序体积。

4. 日志与调试（LV_USE_LOG, LV_USE_PERF_MONITOR, LV_USE_SYSMON）

这些参数控制LVGL是否输出调试日志或性能监控信息。

开发阶段开启有助于调试，但正式发布时应关闭以优化代码体积和性能：

// 位于lv_conf.h
/*-------------* 日志系统*-----------*//** 启用日志模块 */
#define LV_USE_LOG 0 // 从1改为0以优化发布版本// ... 文件后续部分 ...
/** 1: 启用系统监控组件 */
#define LV_USE_SYSMON   0 // 从1改为0以优化发布版本
#if LV_USE_SYSMON// ... 相关设置 .../** 1: 显示CPU使用率和FPS计数 */#define LV_USE_PERF_MONITOR 0 // 从1改为0
#endif

⭕lv_conf.h–条件编译

当编译LVGL项目（即将C代码转换为设备可执行程序）时，编译器会读取lv_conf.h配置。

每个#define指令相当于给编译器的特殊指令。当某功能被启用（如#define LV_USE_BUTTON 1），编译器会将LVGL库中所有按钮相关代码包含进最终程序。

若功能被禁用（如#define LV_USE_CALENDAR 0），编译器则完全跳过日历相关代码，相当于这些代码从未存在！

此过程称为**条件编译**，是精确适配硬件能力和项目需求的强大工具。

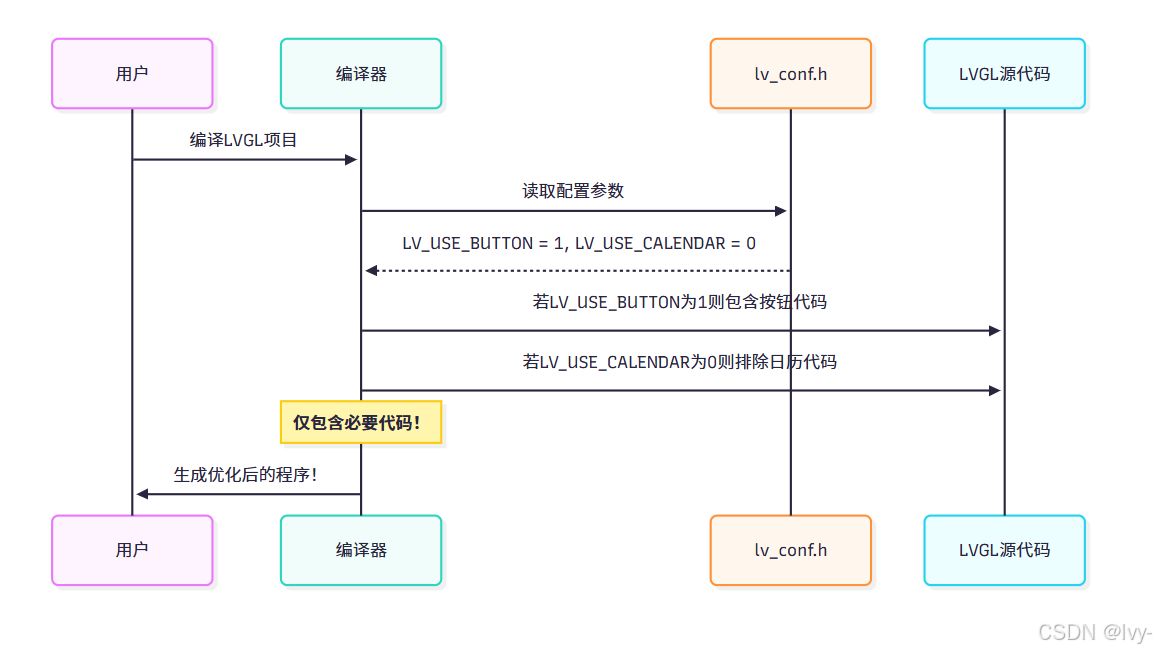

其工作原理可简化为：

在这里插入图片描述

在LVGL源代码中，可见包围代码块的#if和#endif指令。例如按钮功能的实现代码：

// 在LVGL源文件中（如lv_button.c）
#include "lv_conf.h" // 包含定制化配置#if LV_USE_BUTTON // 仅当LV_USE_BUTTON为1时编译本段// ...// 按钮功能相关代码// ...void lv_button_create(lv_obj_t *parent) {// 创建按钮的代码}// ...
#endif // LV_USE_BUTTON结束

同理，被禁用功能的代码段：

// 在LVGL源文件中（如lv_calendar.c）
#include "lv_conf.h"#if LV_USE_CALENDAR // 当LV_USE_CALENDAR为0时跳过本段// ...// 日历控件相关代码// ...void lv_calendar_create(lv_obj_t *parent) {// 创建日历的代码}// ...
#endif

这种精妙的机制使LVGL具备极强的适应性，既能运行于资源有限的微型控制器，也能驾驭功能齐全的智能设备。

总结

我们已完成LVGL定制的第一步！理解lv_conf.h至关重要，因为它直接影响项目的体积、性能和可用功能。

通过精心选择组件和调整内存参数，可以确保LVGL完美适配目标嵌入式系统——无论是简易显示器还是功能丰富的智能设备。

现在我们已经掌握如何配置LVGL本身，接下来让我们进入实际显示环节！

下一章：显示屏（lv_display）

第二章：显示屏（lv_display）

欢迎回来！

在第一章：配置（lv_conf.h）中，我们学习了如何为特定设备裁剪优化LVGL。可将lv_conf.h视为为工具箱选择合适工具的过程。但若没有可供绘制的画布，再好的工具箱又有何用？

**显示模块（lv_display）**正是为此而生！

设想我们已将物理屏幕连接到微控制器，LVGL需要全面了解该屏幕的信息：尺寸（分辨率）、色彩模式，以及最关键的部分——如何将LVGL内存中的精美画面传输至物理屏幕实现可视化。

lv_display对象如同物理屏幕的数字化身，负责处理LVGL绘图引擎与显示硬件之间的所有通信。若无此模块，LVGL将无从知晓绘制位置及可视化方法

什么是lv_display？

lv_display（代码中以lv_display_t表示）是LVGL与物理屏幕交互的核心模块，主要管理：

  • 分辨率：屏幕像素尺寸（如320x240像素）
  • 色深：每个色彩使用的位数（如16位RGB565）
  • 绘图缓冲区：微控制器内存中的专用区域，作为LVGL绘制图形的临时画布
  • 刷新回调函数：开发者编写的关键函数，用于将缓冲区像素数据传送至物理显示硬件

LVGL支持多屏显示，但本章聚焦单屏基础配置。

显示屏初始设置

我们以320x240分辨率、16位色的常见屏幕为例，详解配置流程：

1. 创建显示对象

首先需向LVGL声明显示设备的存在：

#include "lvgl.h" // 必须包含LVGL主头文件// 定义显示屏分辨率
#define MY_DISP_HOR_RES 320
#define MY_DISP_VER_RES 240void setup_display() {// 1. 创建显示对象lv_display_t * my_display = lv_display_create(MY_DISP_HOR_RES, MY_DISP_VER_RES);// ... 后续配置将在此添加
}

lv_display_create()函数向LVGL声明了显示设备的分辨率，返回的my_display指针用于后续配置

2.配置绘图缓冲区

LVGL采用"预渲染-传输"机制，需在微控制器RAM中开辟绘图缓冲区：

  • 单缓冲区：LVGL完成绘制后等待传输，可能导致低刷新率下的画面撕裂
  • 双缓冲区：支持交替渲染与传输，建议RAM充足时采用

以下示例配置占屏幕1/10大小的单缓冲区：

#define LV_COLOR_DEPTH 16 // 需与lv_conf.h设置一致
#define MY_DISP_HOR_RES 320
#define MY_DISP_VER_RES 240// 根据色深计算每像素字节数
#define BYTES_PER_PIXEL (LV_COLOR_DEPTH / 8)// 静态内存中声明缓冲区（持久化）
static lv_color_t draw_buffer[MY_DISP_HOR_RES * MY_DISP_VER_RES / 10];void setup_display() {lv_display_t * my_display = lv_display_create(MY_DISP_HOR_RES, MY_DISP_VER_RES);// 2. 绑定绘图缓冲区lv_display_set_buffers(my_display, draw_buffer, NULL, sizeof(draw_buffer), LV_DISPLAY_RENDER_MODE_PARTIAL);
}
  • LV_DISPLAY_RENDER_MODE_PARTIAL启用局部渲染模式，仅更新变化区域以优化性能

3. 实现刷新回调函数

此为核心环节，需开发者根据显示硬件编写像素传输逻辑：

// 实际屏幕写入函数（需根据硬件实现）
void my_put_pixel_on_actual_screen(int32_t x, int32_t y, lv_color_t color) {// 示例：SPI屏可能需要通过协议发送坐标数据// 具体实现取决于显示控制器与通信接口
}// 3. 自定义刷新回调函数
void my_display_flush_callback(lv_display_t * disp, const lv_area_t * area, uint8_t * px_map) {lv_color_t * buf = (lv_color_t *)px_map; // 像素数据转换// 遍历待刷新区域for (int32_t y = area->y1; y <= area->y2; y++) {for (int32_t x = area->x1; x <= area->x2; x++) {my_put_pixel_on_actual_screen(x, y, *buf);buf++; // 移动至下一像素}}// 关键！通知LVGL刷新完成lv_display_flush_ready(disp);
}
  • area参数指定需更新的屏幕矩形区域
  • 完成像素传输后必须调用lv_display_flush_ready()释放缓冲区

4. 注册回调函数

将自定义回调绑定至显示对象：

void setup_display()
{lv_display_t * my_display = lv_display_create(MY_DISP_HOR_RES, MY_DISP_VER_RES);lv_display_set_buffers(my_display, draw_buffer, NULL, sizeof(draw_buffer), LV_DISPLAY_RENDER_MODE_PARTIAL);// 4. 注册刷新回调lv_display_set_flush_cb(my_display, my_display_flush_callback);
}

至此，LVGL已完成显示系统的初始化，可进行图形渲染。

默认显示对象

首个通过lv_display_create()创建的显示对象会自动成为默认显示设备。

多数LVGL控件创建函数将自动关联此默认显示。

多屏系统可通过lv_display_set_default()切换当前默认显示。

显示模块工作原理

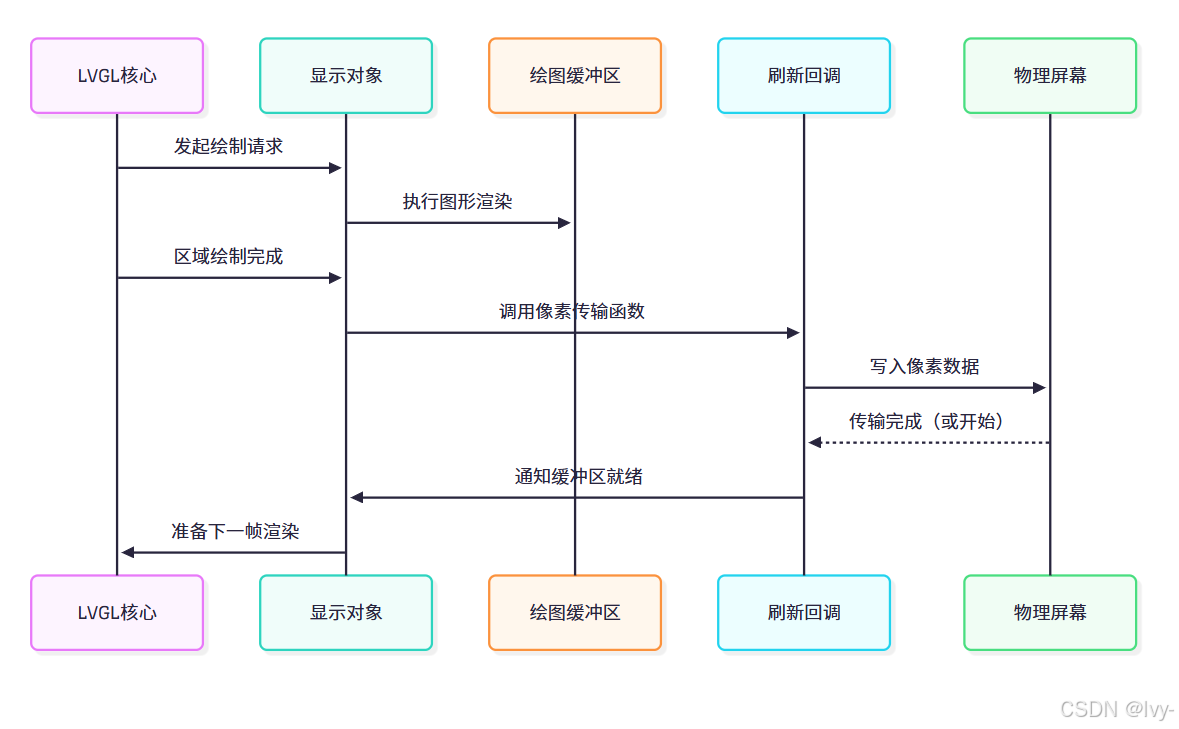

显示模块的运作流程可通过以下时序图理解：

在这里插入图片描述

内部实现解析：

lv_display_create()会在内存中分配lv_display_t结构体，包含分辨率、缓冲区指针及回调函数等关键信息。

刷新定时器（refr_timer）会周期性地触发画面更新。

总结

本章完成了LVGL显示系统的配置，重点包括：

  • 显示对象的创建与属性设置
  • 绘图缓冲区的内存管理
  • 硬件相关的刷新回调实现
  • LVGL渲染管线的运作原理

至此，我们已搭建起GUI系统的显示基础，下一章将深入探讨如何构建交互界面元素。

下一章：控件（lv_obj）
