学习stm32跟学51单片机的一样诶，都是先学习点灯。以前自己真的是啥也不会，不过在这几天慢慢的学习中，也逐渐学会了很多东西，以前难以理解的东西也渐渐清楚，

01.LED闪烁

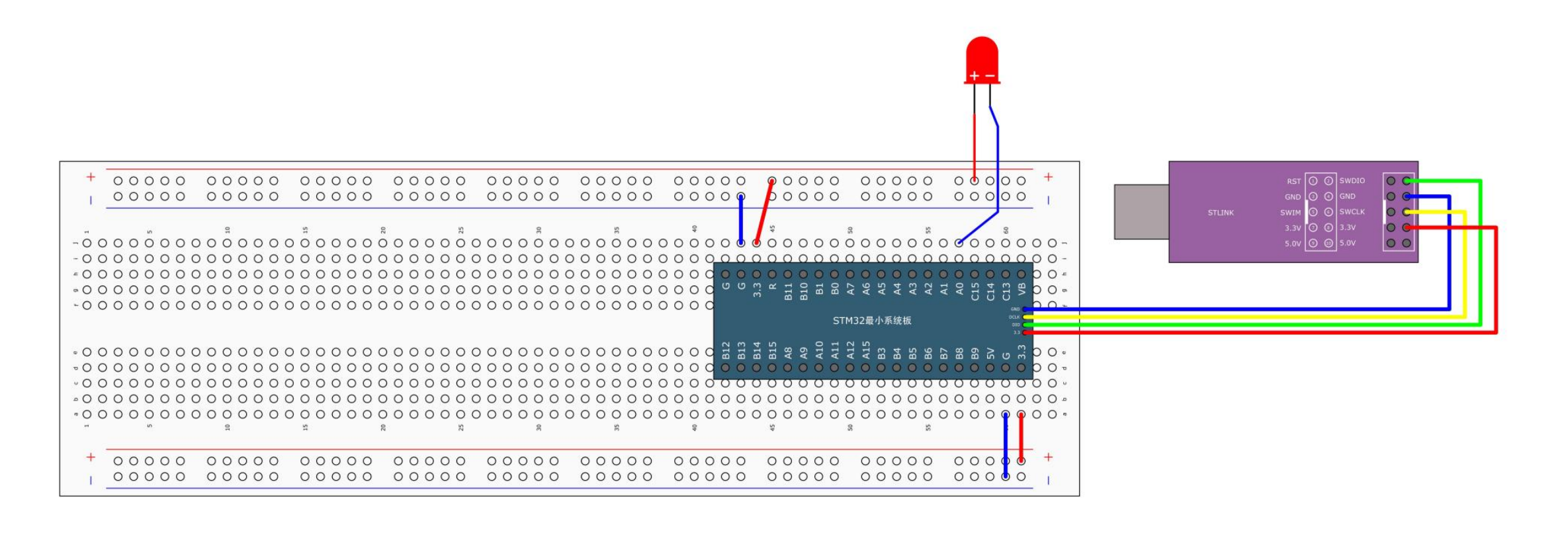

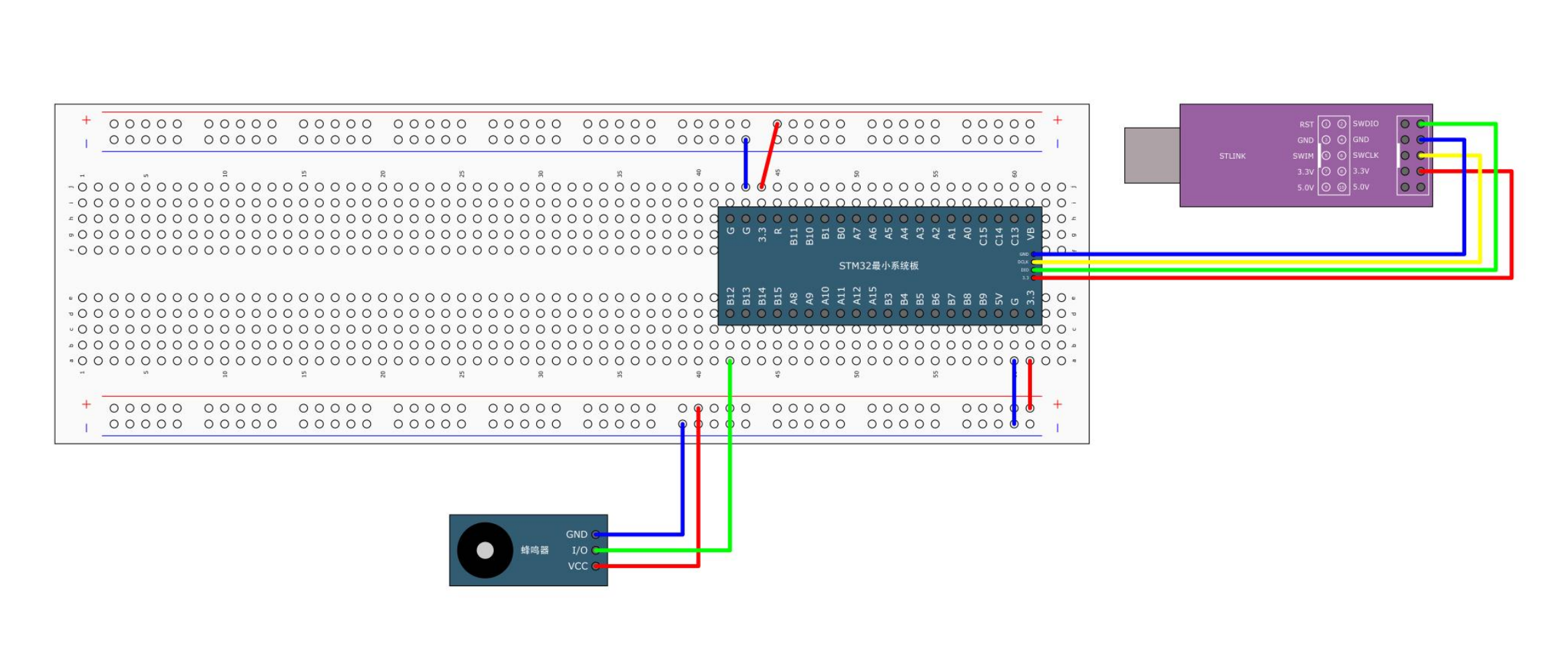

1、搭建电路板

连接要点：
- 将面包板正极红线朝上放置，注意方向不能反接
- STM32最小系统板需按照图示位置放置，上方和右侧各预留2个孔位，下方预留3个孔位
- 系统板插入面包板时需确保引脚对应孔位准确
- 使用跳线将最小系统板正负极引出至面包板供电引脚
- GND引脚连接负极，3.3V引脚连接正极
- 上下四排供电引脚通过此方式获得系统板提供的电源
- 按照引脚标识符将STLINK连接到最小系统板
- 注意引脚并非顺序排列，需仔细核对标识避免错接

2、新建工程

按照之前的步骤完成对基本电路的创建

总结概括一下：

（1）前期准备

工具与文件

安装 Keil MDK（建议 5.28 及以上版本），并安装 STM32F1 系列器件支持包（Pack Installer 中勾选STM32F1xx_DFP）。

下载 STM32 标准外设库（如STM32F10x_StdPeriph_Lib_V3.5.0），包含外设驱动文件。

（2）创建工程文件夹结构

新建主文件夹

在电脑本地目录（如D:\STM32_Projects）下，创建以 “序号 - 功能” 命名的工程文件夹，例如 3-1 LED闪烁。

创建子文件夹
在主文件夹内新建 3 个子文件夹，用于分类管理文件：

Start：存放启动文件和芯片核心支持文件

Library：存放外设固件库文件，

User：存放用户主程序文件（如main.c、main.h）

（3）复制固件库文件到对应文件夹

Start 文件夹

从固件库路径STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm中，复制对应启动文件：

STM32F103C8 属于中容量芯片，选择 startup_stm32f10x_md.s（md代表 Medium-density）。

复制核心支持文件：

从CMSIS\CM3\DeviceSupport\ST\STM32F10x复制 stm32f10x.h、system_stm32f10x.c、system_stm32f10x.h 到Start。

Library 文件夹

src目录：从STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\src复制所有.c文件（如stm32f10x_gpio.c、stm32f10x_rcc.c等）。

inc目录：从STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\inc复制所有.h文件（与src对应）。

User 文件夹

新建main.c（主程序入口）和main.h（用户自定义头文件）。

从固件库Project\STM32F10x_StdPeriph_Template复制 stm32f10x_conf.h（库配置文件）到User。

（4）在 Keil 中创建工程

新建工程

打开 Keil MDK，点击菜单栏Project → New μVision Project，选择之前创建的主文件夹3-1 LED闪烁，命名工程（如LED_Blink.uvprojx），点击 “保存”。

选择目标芯片

在弹出的 “Device” 窗口中，搜索并选择 STM32F103C8，点击 “OK”。

弹出 “Manage Run-Time Environment” 窗口时，直接点击 “Cancel”（后续手动添加文件）。

创建文件组并添加文件

在左侧 “Project” 窗口的 “Target 1” 下，右键点击Source Group 1，选择 “Rename”，改为Start；

同理，新建两个文件组，分别命名为Library和User。

向文件组添加对应文件：

Start组：添加Start文件夹下的startup_stm32f10x_md.s、system_stm32f10x.c。

Library组：添加Library/src文件夹下所有.c文件（可按需求筛选，如仅保留stm32f10x_gpio.c、stm32f10x_rcc.c等必要文件）。

User组：添加User文件夹下的main.c、stm32f10x_conf.h。

（5）配置工程选项（魔术棒设置）

点击工具栏 “魔术棒” 图标（Options for Target），进行以下配置：

C/C++ 选项卡：配置头文件路径

在Include Paths栏点击右侧 “...”，添加头文件所在文件夹路径：

..\Start（Start文件夹相对路径）

..\Library\inc（Library的头文件目录）

..\User（User文件夹）

在Define栏输入宏定义：USE_STDPERIPH_DRIVER（启用标准外设驱动）。

Debug 选项卡：配置调试器

在 “Debug” 下拉菜单中选择 ST-Link Debugger，点击右侧 “Settings”。

在 “ST-Link Debugger” 设置中，确认 “Port” 为SW（默认），点击 “OK”。

Flash Download 选项卡：配置下载参数

勾选Reset and Run（下载后自动复位并运行程序）。

点击 “Add”，选择STM32F10x Medium-density Flash（中容量芯片 Flash 算法），点击 “OK”。

确认芯片参数：128K On-chip Flash，地址范围0x08000000 - 0x0801FFFF（默认已匹配）。

保存配置

点击 “OK” 关闭工程选项窗口，完成所有配置。

（6）验证工程配置

在main.c中编写简单测试代码（如初始化 GPIO），点击 “编译” 按钮（Build），确认无错误（0 Error）。

连接 ST-Link 调试器与 STM32 开发板，点击 “下载” 按钮（Load），程序应能正常下载并运行。

关键注意事项

启动文件必须与芯片容量匹配（中容量用md，大容量用hd），否则程序无法启动。

头文件路径若遗漏，会导致 “找不到 xxx.h” 错误；宏定义错误会导致固件库功能不可用。

调试器选择需与实际硬件一致（如使用 J-Link 则选择对应选项）。

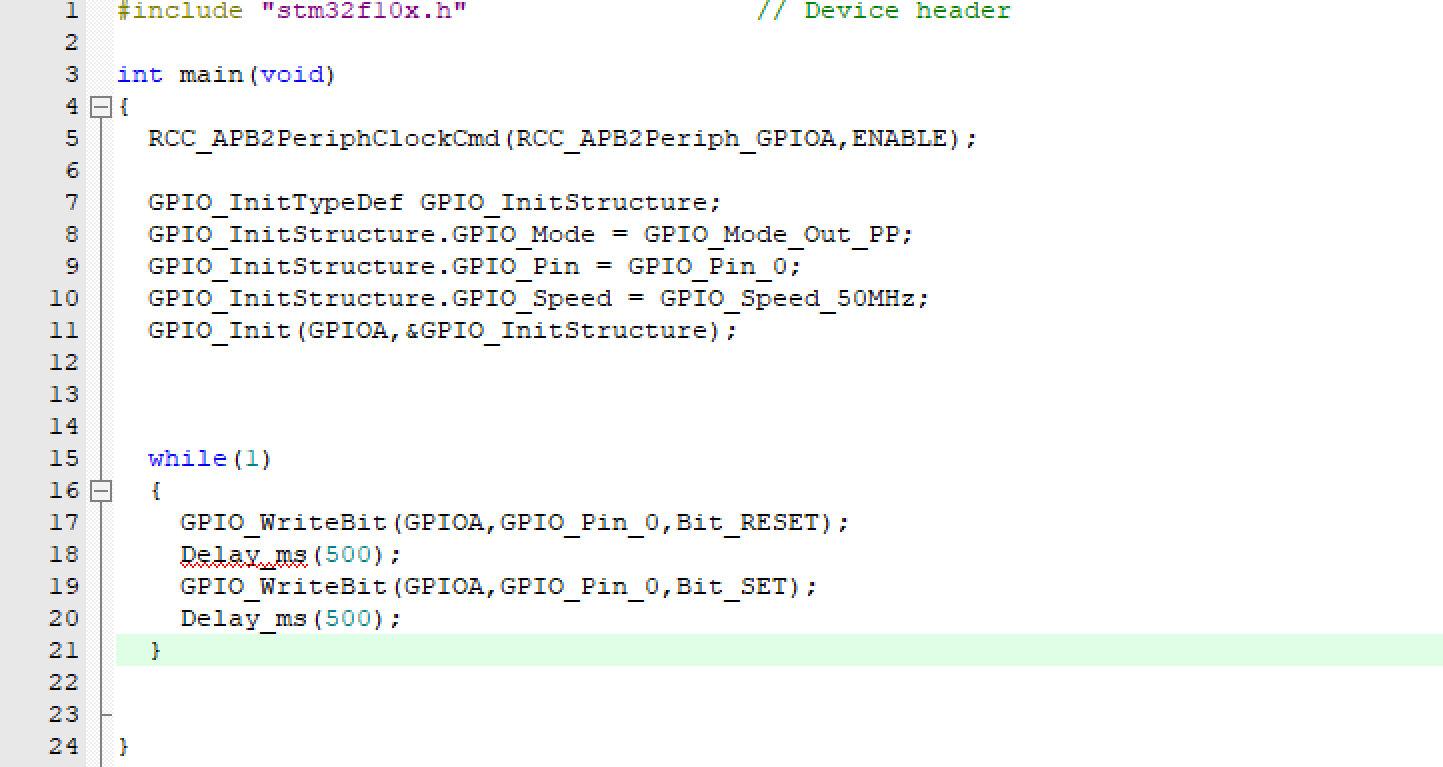

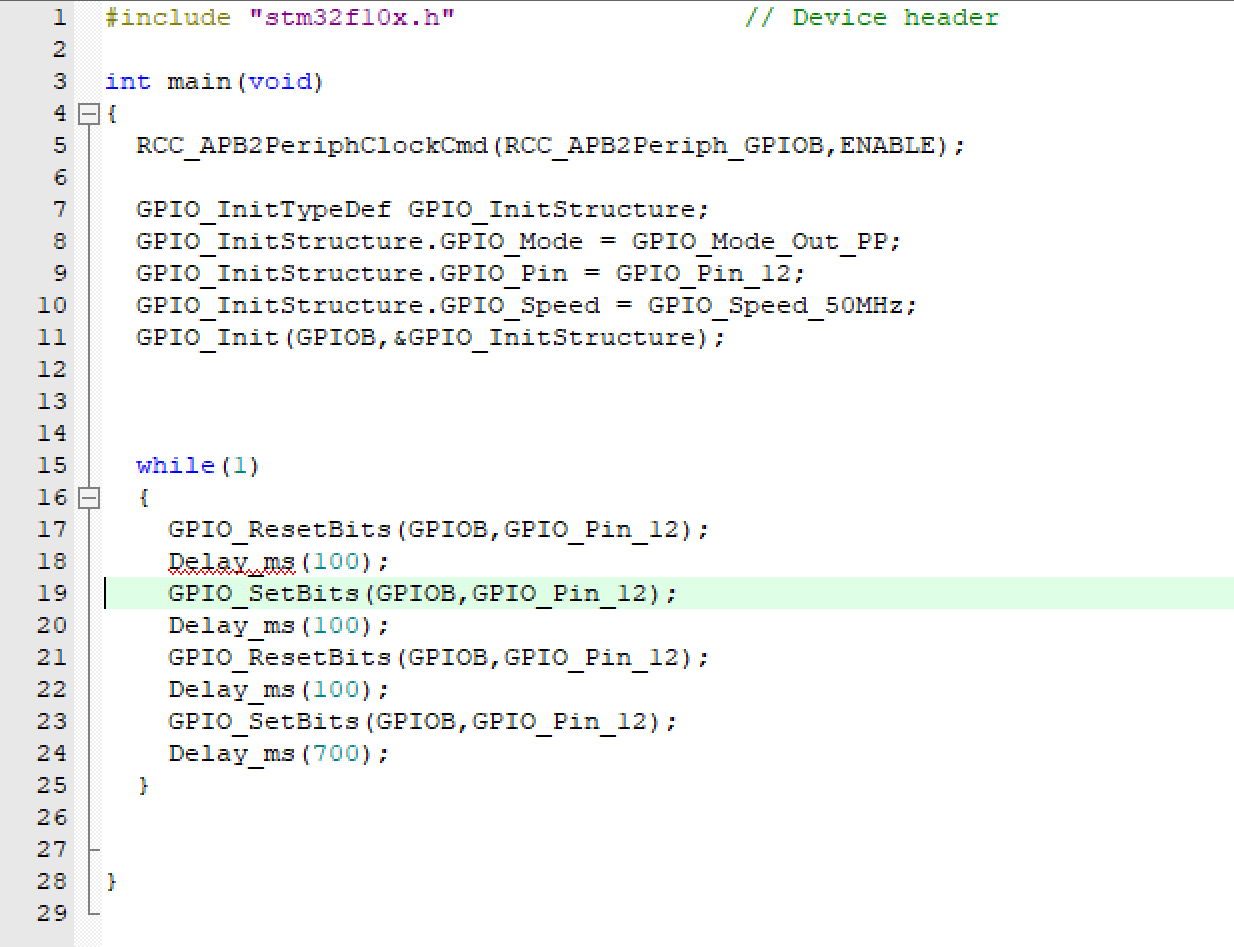

3、编写代码点亮一个LED

初始化步骤：

开启GPIO时钟：RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE)

配置GPIO结构体：模式、引脚、速度

调用GPIO_Init完成初始化

输出控制：

GPIO_ResetBits(GPIOA, GPIO_Pin_0)：输出低电平

GPIO_SetBits(GPIOA, GPIO_Pin_0)：输出高电平

GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET/Bit_RESET)：带参数控制

（灯闪烁）

02.LED流水灯

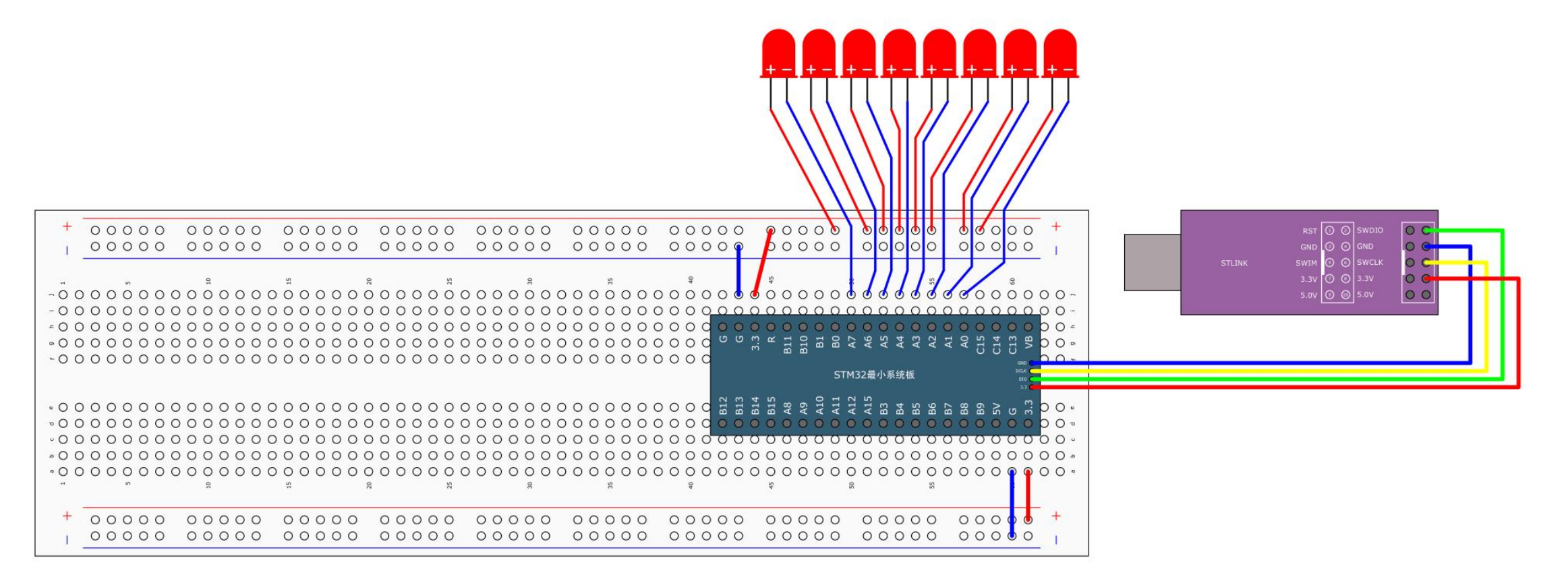

1、搭建电路板

硬件连接：
- 8个LED正极全部连接到正极供电孔
- 负极依次连接到PA0-PA7端口
接线技巧：
- 先插两边LED再插中间，可适当弯曲引脚方便安装
- 使用PA0-PA7端口实现8位流水灯控制

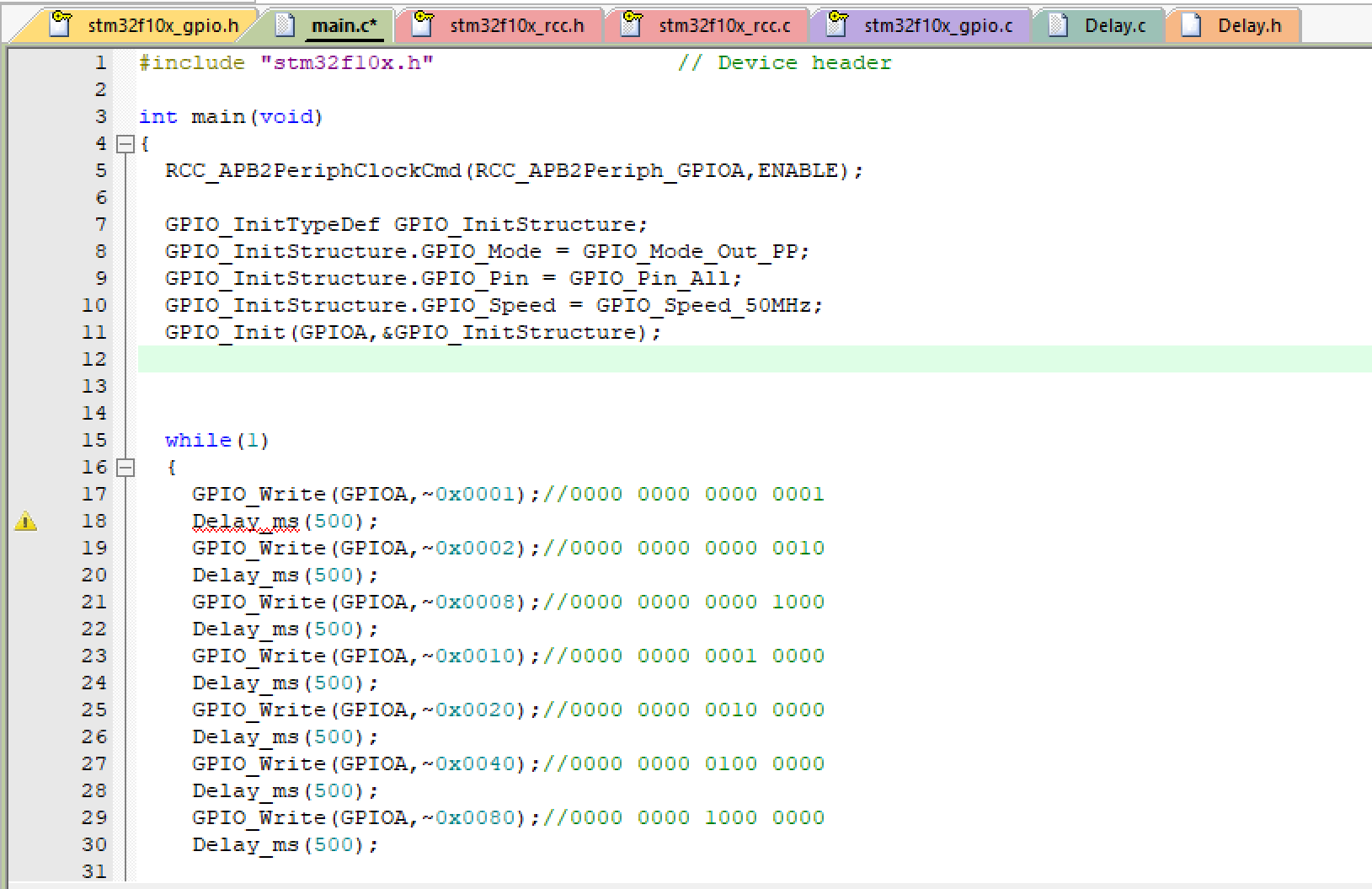

2、代码修改与端口初始化

时钟配置：
- 保持RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE)不变
端口扩展：
- 原代码仅初始化GPIO_Pin_0
- 需要添加PA0-PA7共8个引脚初始化
按位或操作：
- 使用GPIO_Pin_0 | GPIO_Pin_1 | ... | GPIO_Pin_7方式
- 或直接使用GPIO_Pin_All初始化全部16个引脚

引脚编码原理：
- 每个引脚对应一个二进制位：PA0=0x0001(0001)，PA1=0x0002(0010)
- 按位或操作相当于多选开关，如0x0001|0x0002=0x0003(0011)
特殊定义：
- GPIO_Pin_All=0xFFFF，可一次性选择所有引脚
外设控制：
- 时钟控制等外设也采用相同位操作逻辑
