PiscCode基于 Mediapipe 的人体多模态关键点检测与可视化系统 —

一、引言

在计算机视觉领域，人体关键点检测（Human Pose Estimation，HPE）一直是研究和应用的热点方向之一。随着深度学习与实时图像处理技术的发展，人体姿势估计已经从传统的 2D 检测走向了 3D 空间建模，并在 运动分析、动作识别、虚拟现实、游戏交互、医疗康复、智能健身 等众多场景中得到了广泛应用。

然而，仅仅检测人体骨架往往无法满足实际需求。人机交互过程中，手部动作与面部表情同样具有重要意义：

手势识别 可以实现更自然的人机控制，例如手势控制智能家居、无人机；
人脸关键点检测 则是表情识别、虚拟形象驱动、情感计算的重要基础；
姿势检测 则是全身动态捕捉、运动姿态评估的核心。

因此，一个融合 姿势（Pose）、手部（Hand）、人脸（Face） 三大关键点检测任务的多模态分析系统，不仅能提供更完整的人体建模，还能大幅提升交互体验。

本文将详细解析基于 Google Mediapipe Tasks API 封装的 HumanMultiLandmarker 类。它能够同时调用三个模型：人体骨架检测、手部关键点检测、人脸关键点检测，并在同一张画面上输出三种结果。同时，它还能将结果组织成三屏对比图（原始画面 / 骨架点线图 / 骨架叠加图），帮助开发者更直观地理解和调试模型效果。

二、技术背景

2.1 Mediapipe 简介

Mediapipe 是 Google 开源的一套跨平台、可扩展的机器学习应用框架，专注于 实时多模态感知。其核心优势在于：

丰富的预训练模型：包含人脸检测、手部跟踪、姿势估计、物体检测等；
跨平台支持：支持 Android、iOS、Web、Python、C++ 等；
高效实时性能：能够在 CPU、GPU 上流畅运行；
可组合性强：多个模块可以像“积木”一样拼装组合。

其中，人体相关的关键模型包括：

PoseLandmarker（人体骨架关键点检测）；
HandLandmarker（手部 21 个关键点检测）；
FaceLandmarker（人脸 478 个关键点检测）。

2.2 多模态人体建模的意义

单一的人体姿态估计只能提供人体整体运动的基本结构信息。但在交互系统中，手部与面部的信息同样至关重要：

全身：判断运动姿势，适用于健身指导、动作分析；
手势：识别指令，如挥手、点赞、数字手势等；
表情：分析情绪，驱动虚拟人物动画。

三者结合，才能形成完整的多模态建模系统。

三、代码结构概述

下面我们逐步解析 HumanMultiLandmarker 类。

class HumanMultiLandmarker:def __init__(...):# 初始化三个模型（姿势、手部、人脸）def _draw_landmarks(...):# 通用绘制函数，支持点和线def do(...):# 执行一次检测，并返回三屏对比结果

该类由 初始化方法、绘制方法、检测方法 三个部分组成。

四、初始化部分详解

self.pose_detector = vision.PoseLandmarker.create_from_options(...)
self.hand_detector = vision.HandLandmarker.create_from_options(...)
self.face_detector = vision.FaceLandmarker.create_from_options(...)

在 __init__ 方法中，分别加载了三个 .task 模型文件：

pose_landmarker_heavy.task：人体骨架检测（33 个关键点，支持全身姿态）；
hand_landmarker.task：手部检测（单手 21 个关键点，支持双手检测）；
face_landmarker.task：人脸检测（478 个关键点，涵盖面部轮廓、眼睛、嘴巴、鼻子等）。

每个 Landmarker 都通过 BaseOptions 指定模型路径，再由 create_from_options 生成检测器实例。
运行模式选择 RunningMode.IMAGE，表示输入的是单帧图像，而不是视频流或实时流。

五、绘制部分详解

绘制采用 OpenCV 的 cv2.circle 和 cv2.line：

def _draw_landmarks(self, frame, landmarks, connections=None, color=(0, 255, 0)):h, w, _ = frame.shapefor lm in landmarks:cx, cy = int(lm.x * w), int(lm.y * h)cv2.circle(frame, (cx, cy), self.point_size, color, -1)if connections:for start, end in connections:x1, y1 = int(landmarks[start].x * w), int(landmarks[start].y * h)x2, y2 = int(landmarks[end].x * w), int(landmarks[end].y * h)cv2.line(frame, (x1, y1), (x2, y2), color, self.line_thickness)

关键点绘制

将归一化坐标 (lm.x, lm.y) 转换为图像像素坐标 (cx, cy)；
通过 cv2.circle 绘制点，支持自定义颜色和大小。

连接绘制

如果传入了 connections，则按照索引连接关键点；
姿势骨架采用 solutions.pose.POSE_CONNECTIONS；
手部骨架采用 solutions.hands.HAND_CONNECTIONS；
人脸不绘制连线，避免过于密集。

六、检测与结果拼接

skeleton_only = np.zeros_like(frame) skeleton_overlay = frame.copy()

系统生成三张图像：

原始图像（未修改）；
骨架图像（黑底，只绘制点和线）；
叠加图像（原始帧上绘制骨架）。

检测过程：

pose_res = self.pose_detector.detect(mp_image) hand_res = self.hand_detector.detect(mp_image) face_res = self.face_detector.detect(mp_image)

随后分别绘制：

Pose → 白色线条；
Hand → 黄色线条；
Face → 红色点。

最后通过 np.concatenate 拼接为三屏对比图：

triple_frame = np.concatenate([frame, skeleton_only, skeleton_overlay], axis=1)

七、运行效果

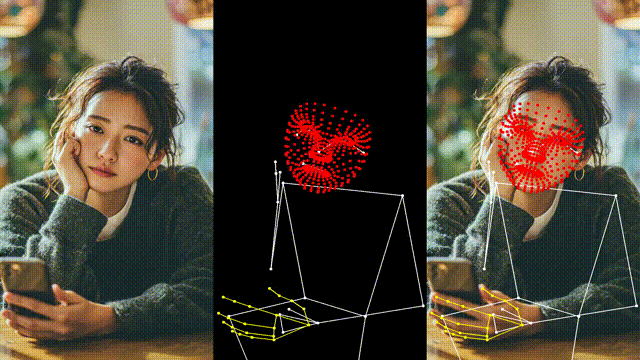

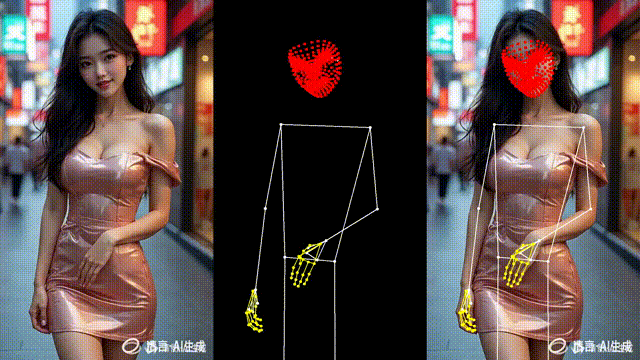

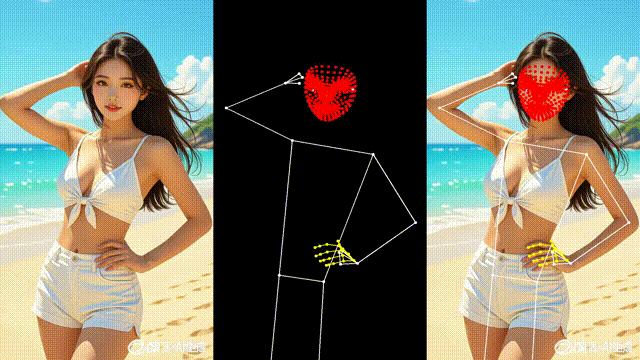

运行后的视频帧将展示三屏效果：

左屏：原始摄像头画面；
中屏：骨架点与线条（无背景干扰）；
右屏：骨架叠加在原始画面上。

import cv2
import numpy as np
import mediapipe as mp
from mediapipe import solutions
from mediapipe.tasks import python
from mediapipe.tasks.python import visionclass HumanMultiLandmarker:def __init__(self,pose_model="文件地址/pose_landmarker_heavy.task",hand_model="文件地址/hand_landmarker.task",face_model="文件地址/face_landmarker.task",point_size=5,line_thickness=2):"""加载姿势、手部、人脸三个模型"""base_pose = python.BaseOptions(model_asset_path=pose_model)base_hand = python.BaseOptions(model_asset_path=hand_model)base_face = python.BaseOptions(model_asset_path=face_model)self.pose_detector = vision.PoseLandmarker.create_from_options(vision.PoseLandmarkerOptions(base_options=base_pose,num_poses=1,running_mode=vision.RunningMode.IMAGE))self.hand_detector = vision.HandLandmarker.create_from_options(vision.HandLandmarkerOptions(base_options=base_hand,num_hands=2,running_mode=vision.RunningMode.IMAGE))self.face_detector = vision.FaceLandmarker.create_from_options(vision.FaceLandmarkerOptions(base_options=base_face,running_mode=vision.RunningMode.IMAGE))# 绘图参数self.point_size = point_sizeself.line_thickness = line_thicknessself.pose_connections = solutions.pose.POSE_CONNECTIONSself.hand_connections = solutions.hands.HAND_CONNECTIONSdef _draw_landmarks(self, frame, landmarks, connections=None, color=(0, 255, 0)):"""通用绘制函数"""h, w, _ = frame.shapefor lm in landmarks:cx, cy = int(lm.x * w), int(lm.y * h)cv2.circle(frame, (cx, cy), self.point_size, color, -1)if connections:for start, end in connections:x1, y1 = int(landmarks[start].x * w), int(landmarks[start].y * h)x2, y2 = int(landmarks[end].x * w), int(landmarks[end].y * h)cv2.line(frame, (x1, y1), (x2, y2), color, self.line_thickness)def do(self, frame,device):"""三模型检测 + 三屏展示"""if frame is None:return Nonemp_image = mp.Image(image_format=mp.ImageFormat.SRGB,data=cv2.cvtColor(frame, cv2.COLOR_BGR2RGB))# 检测pose_res = self.pose_detector.detect(mp_image)hand_res = self.hand_detector.detect(mp_image)face_res = self.face_detector.detect(mp_image)skeleton_only = np.zeros_like(frame)skeleton_overlay = frame.copy()# 姿态绘制if pose_res.pose_landmarks:for pose_landmarks in pose_res.pose_landmarks:self._draw_landmarks(skeleton_only, pose_landmarks,self.pose_connections, (255, 255, 255))self._draw_landmarks(skeleton_overlay, pose_landmarks,self.pose_connections, (255, 255, 255))# 手部绘制if hand_res.hand_landmarks:for hand_landmarks in hand_res.hand_landmarks:self._draw_landmarks(skeleton_only, hand_landmarks,self.hand_connections, (0, 255, 255))self._draw_landmarks(skeleton_overlay, hand_landmarks,self.hand_connections, (0, 255, 255))# 人脸绘制（只画点，避免太密集）if face_res.face_landmarks:for face_landmarks in face_res.face_landmarks:self._draw_landmarks(skeleton_only, face_landmarks, None, (0, 0, 255))self._draw_landmarks(skeleton_overlay, face_landmarks, None, (0, 0, 255))# 拼接三屏triple_frame = np.concatenate([frame, skeleton_only, skeleton_overlay], axis=1)return triple_frame
