while(1)里测试ADC是否正常

        首先，ADC引脚说明如下：

• 通道分配：GD32F470ZGT6 的 ADC 通道 0 到 15 对应外部 GPIO 引脚，从 PA0 到 PC5，覆盖端口 A、B、C。这些引脚在配置为 ADC 模式时，必须设置为模拟输入模式（GPIO_MODE_ANALOG）。
• 内部通道：ADC_CHANNEL_16 和 ADC_CHANNEL_17 是内部通道，分别用于测量芯片温度和内部参考电压（VREFINT），无需外部引脚。

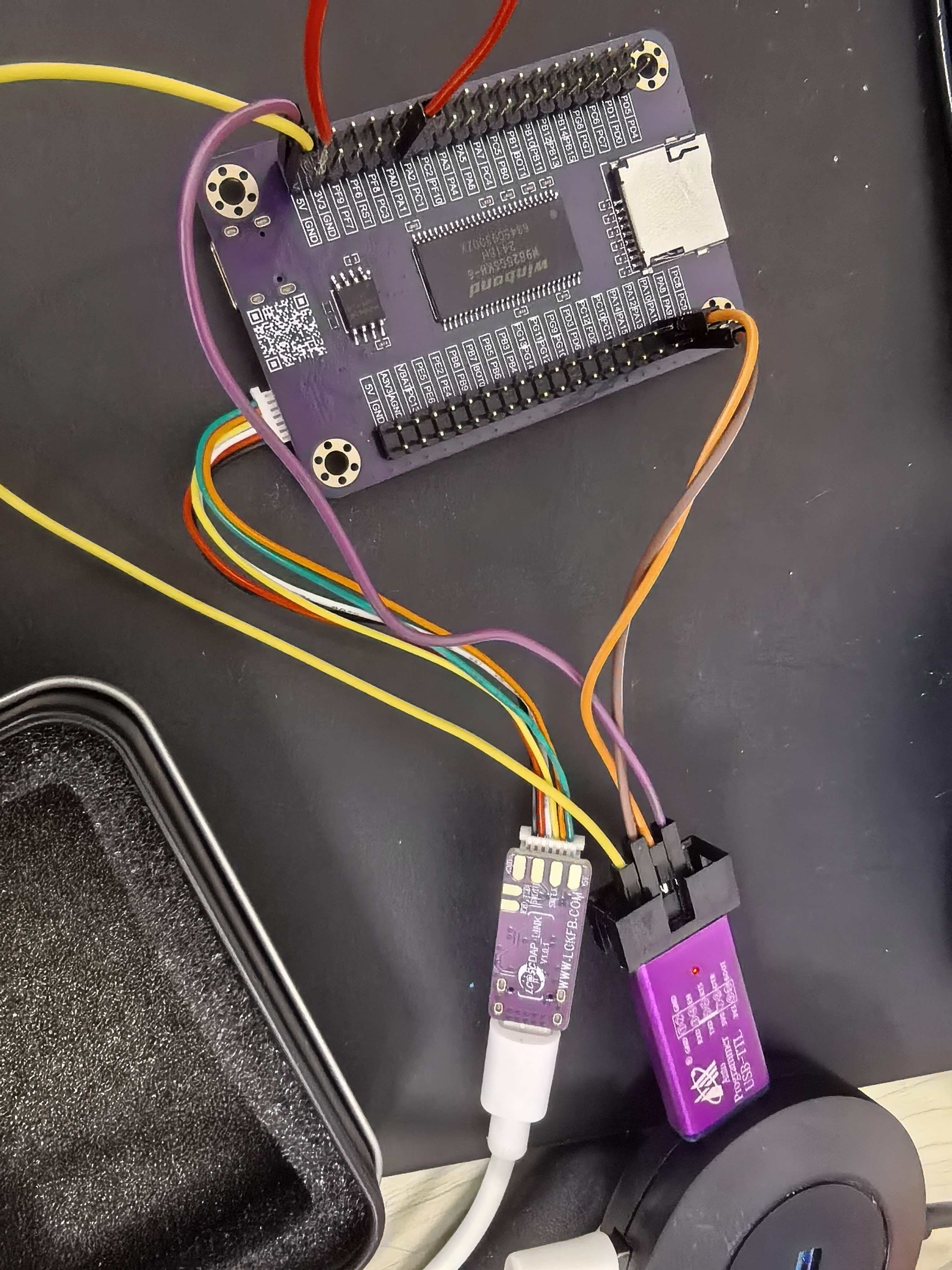

        硬件连接图：

        bsp_adc.c中的Get_ADC_Value函数:

unsigned int Get_ADC_Value(uint8_t  ADC_CHANNEL_x)
{unsigned int adc_value = 0;//ÉèÖòɼ¯Í¨µÀadc_regular_channel_config(ADC0, 0, ADC_CHANNEL_x, ADC_SAMPLETIME_15);//¿ªÊ¼Èí¼þת»»adc_software_trigger_enable(ADC0, ADC_REGULAR_CHANNEL);//µÈ´ý ADC0 ²ÉÑùÍê³É while ( adc_flag_get(ADC0, ADC_FLAG_EOC) == RESET ) {;}//¶ÁÈ¡²ÉÑùÖµadc_value = adc_regular_data_read(ADC0);//·µ»Ø²ÉÑùÖµreturn adc_value;
}

       通过此函数可以明白ADC的采样流程如下：

1. 配置 ADC 通道

   • 函数：adc_regular_channel_config(ADC0, 0, ADC_CHANNEL_x, ADC_SAMPLETIME_15)
   • 动作：设置 ADC0 的常规通道（如 ADC_CHANNEL_11/PC1），采样时间为 15 个 ADC 时钟周期，准备采集模拟信号。

2. 触发 ADC 转换

   • 函数：adc_software_trigger_enable(ADC0, ADC_REGULAR_CHANNEL)
   • 动作：通过软件触发启动 ADC0 转换，将 PC1 引脚的模拟信号（0-3.3V）转换为 12 位数字值（0-4095）。

3. 等待转换完成

   • 函数：while (adc_flag_get(ADC0, ADC_FLAG_EOC) == RESET)
   • 动作：轮询检查 ADC 转换结束标志（EOC），等待采样和转换完成。

4. 读取转换结果

   • 函数：adc_value = adc_regular_data_read(ADC0)
   • 动作：从 ADC0 数据寄存器读取 12 位转换结果，存储到 adc_value。

5. 返回采样值

   • 函数：return adc_value
   • 动作：返回 12 位数字值，供主程序转换为电压（如 (value / 4095.0) * 3.3）并通过串口输出。

        main.c里写：

#include "gd32f4xx.h"
#include "systick.h"
#include <stdio.h>
#include "main.h"
#include "bsp_led.h"
#include "sys.h"
#include "bsp_usart.h"
#include "bsp_adc.h"
#include <stdio.h>/*!\brief    main function\param[in]  none\param[out] none\retval     none
*/
char ptr[200];
int main(void)
{uint16_t value = 0;systick_config();usart_gpio_config(9600U);adc_config();while(1) {value = Get_ADC_Value(ADC_CHANNEL_11);sprintf((char*)ptr,"ADC value = %f\r\n",(( value / 4095.0 ) * 3.3));usart_send_string(ptr);delay_1ms(500);}
}

        然后PA9(单片机TX)接USB转TTL的RX,PA10(单片机RX)接USB转TTL的TX，这里的PC1是ADC引脚，ADC引脚可以接板载的GND和3.3V测试一下：

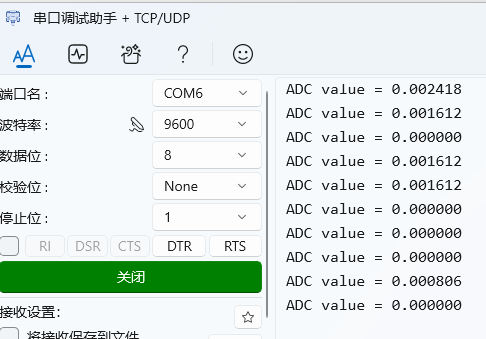

        接GND:

        接3.3V：

      后续把ADC放定时器中断里和DMA相关的程序放在开发板”毕业“小项目里再涉及。
