资源映射单独做一章节，是因为NPUSCH的资源映射比较复杂。与LTE不同，为了提高数据传输的质量，NB-IoT的数据会有重复传输。NPUSCH一开始生成的TBS只与子载波个数、RU个数有关，与重复次数没有关系。初始产生的数据为 个时隙，经过资源映射后，变化为
个时隙。那么，如何将初始数据映射到多倍的时域资源中呢。

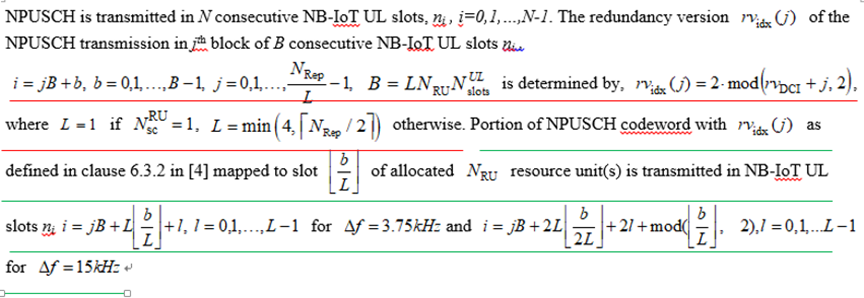

协议关于slot映射的具体定义在36.213 16.5.1节。全是公式，看起来非常头大。但逐字分析，信息量巨大。
红色部分的意思是：NB-IoT UL最后占用的slot数为 个，把它分成了
块，每一块的slot个数为B个，B的大小为 ，每块的索引号为j。对于相同的j，冗余版本号是相同的。冗余版本号公式表明冗余版本号的值只能为[0 2]。
红色部分后面半句定义了L的大小，对于子载波个数为1的，L=1。也就是B的大小为；对于子载波个数大于1的，L= min(4,

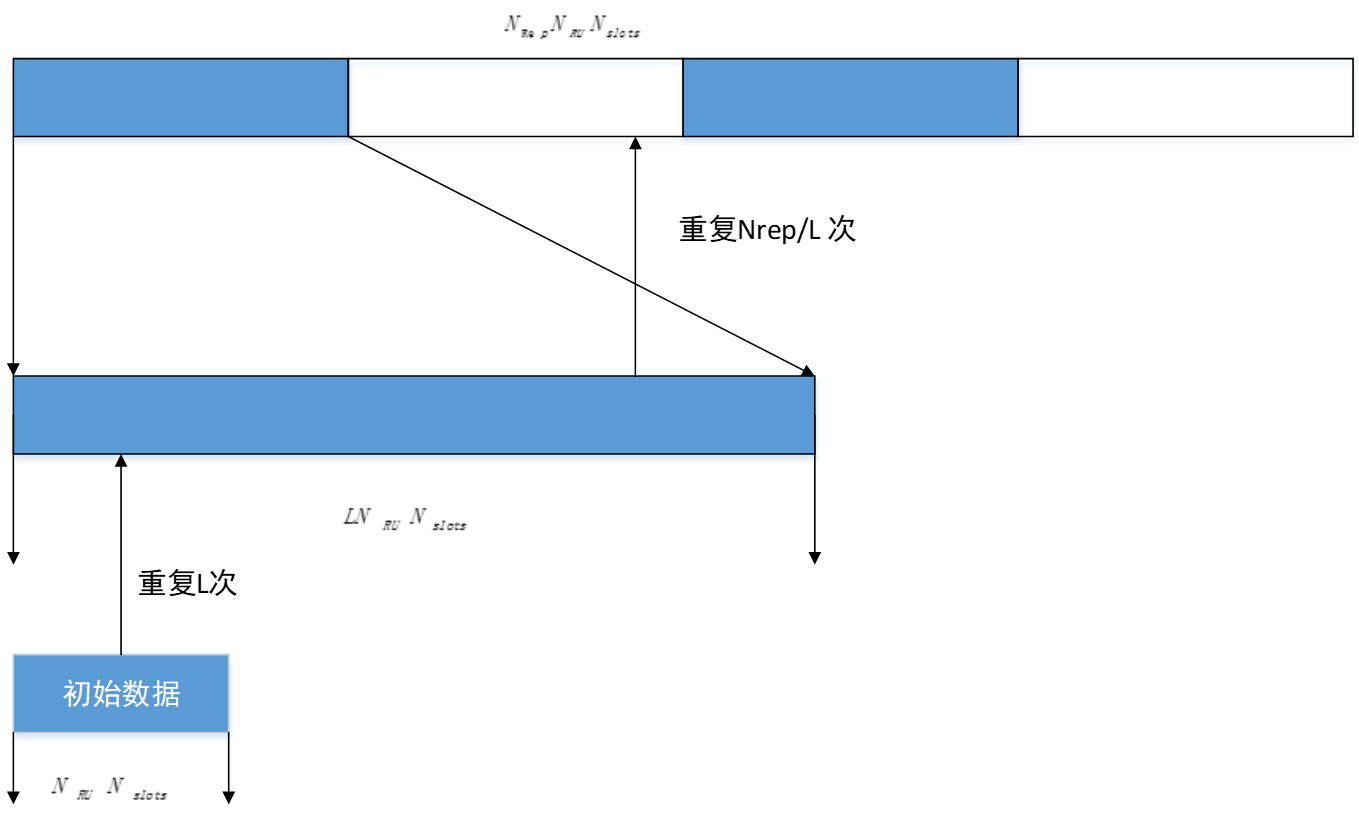

)。这句话的重复可以理解为下图，初始的时隙重复L次形成一个传输块，然后传输块再重复
次。
问题又来了，初始的数据时隙是如何重复的呢？
绿色部分的意思是：

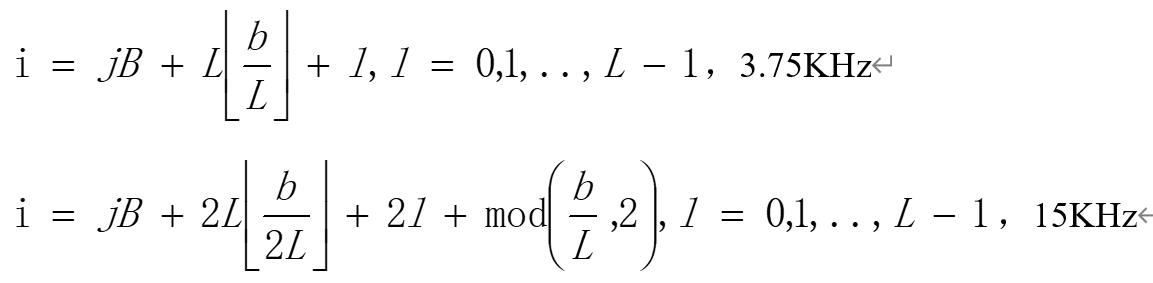

时隙 （也可以理解为初始的slot）映射到以下两个公式：
3.75KHz在第一个块B内，j=0，slot0映射到时隙0,1,…,L-1
j=0，slot1映射到时隙L，L+1,…,2L-1
后面以此类推

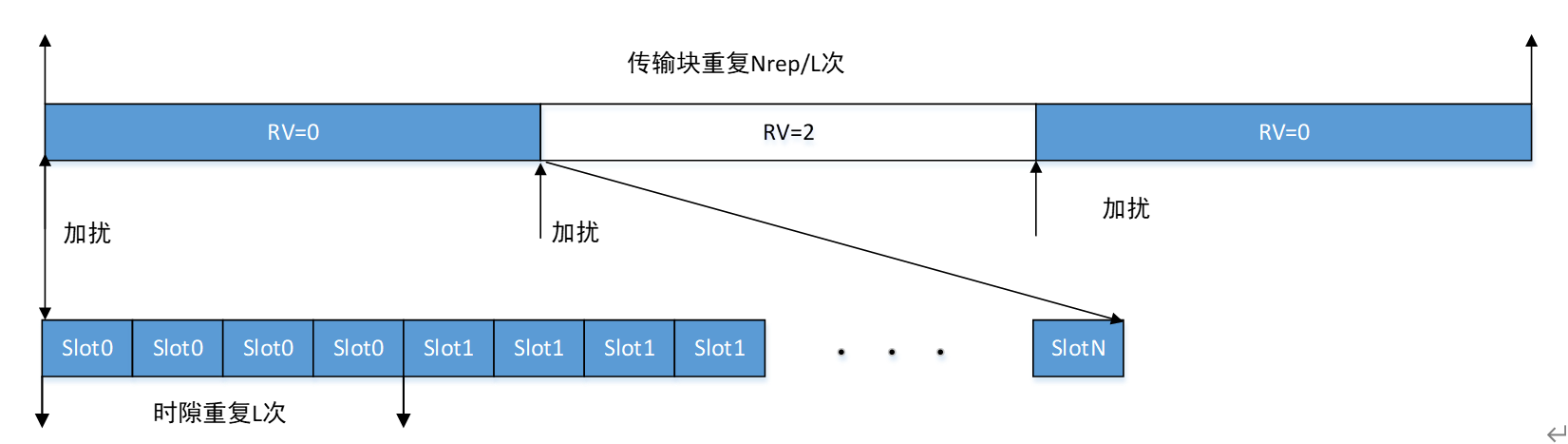

3.75KHz同一个B内的重复方式如下：
15KHz在第一个块B内，j=0,slot0映射到时隙0,2,..,2L-2
j=0,slot1映射到时隙1,3,…,2L-1
j=0,slot2映射到时隙2L,2L+2,…,2L+2(L-1)
j=0,slot3映射到时隙2L+1,2L+2,…,2L+2(L-1)+1
后面以此类推

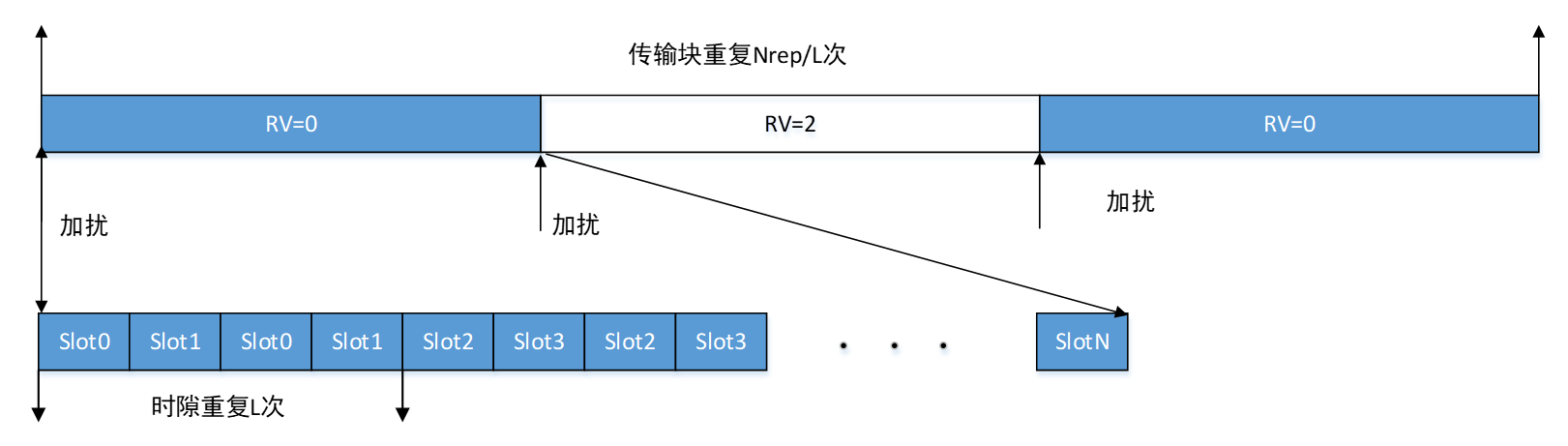

15KHz再同一个B内重复策略总结如下：

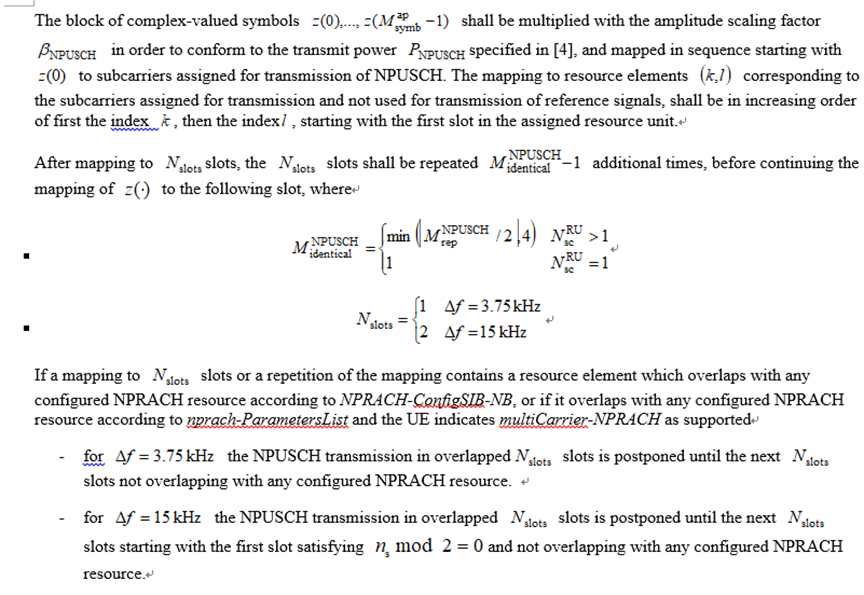

从上面两幅图可以看出，3.75KHz在传输块内部，以时隙为基础重复；15KHz在传输块内部是两个slot一起重复，也就是以子帧为基础重复。这一段也很好的解释了36.211资源映射部分的描述，协议具体描述如下图，每映射 个时隙的复值符号后，3.75KHz时
=1；15KHz时，
=2；就需要将其先进行
（L）次重复传输，然后再接着映射下一个复值符号，按此规律直到将所有的复值符号都进行
（L）次重复传输，然后将加扰序列进行重新初始化，再将前面映射的所有符号整体进行
/
（
/L）传输.
- 举例：15KHz，Isc=12，SC为3个，RU个数为2个，重复为16。那么总的slot数为：2*16*8=256个;L=min(4,8)=4;分为16/4=4块，每块的slot数为4*2*8=64个slot。rvDCI=0。四块的RVIdx分别为：0、2、0、2。
- 初始的
