总：STM32——学习总纲

参考文件：

STM32 MAP文件浅析-V1.1

STM32 启动文件浅析_V1.2

Cortex-M3权威指南(中文)、ARM Cotrex-M3权威指南(英文).zip

一、Map文件解析

1.1 MDK编译过程文件

在编译中，会生成11种编译过程文件，可以设置输出到一个文件夹，如output文件夹。

1.2 Map文件概念与作用

作用：

1.3 Map文件组成*

1.4 Map分析 Flash/RAM 大小

1.4.1 MDK output文件夹输出配置

1.4.2 输出map文件查看方式：

a.

b.

1.4.3 分析map文件结构

1.4.3.1 函数的调用关系（Section Cross References）

i.main, i表示符号的入口

1.4.3.2 删除的冗余程序段（Removing Unused input sections from the image.）

1.4.3.3 映像符号表（Image Symbol Table）

包含局部符号，全局符号。

i.delay_us，表是函数入口地址

函数一般不带static都是全局符号

1.4.3.4 映像内存分布（Memory Map of the image）

1.4.3.5 映像组件大小（Image component sizes）

1.4.3.5.1 SRAM/FLASH 大小计算：

FLASH = Code + RO+RW

SRAM = RW + ZI

库的文件不开源（Library），无法优化；一般优化用户代码（Object）

1.4.3.6 map文件 SRAM/FLASH 总结

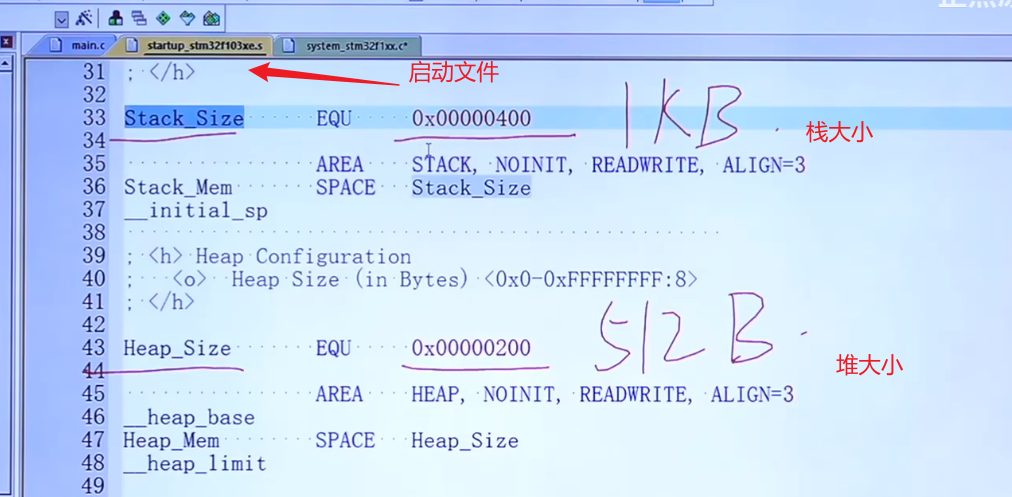

1.4.3.7 启动文件堆、栈分配（startup_stm32f103xe.s）

二、STM32启动过程

2.1 STM32 启动模式（F1/F4/F7/H7）/自举模式

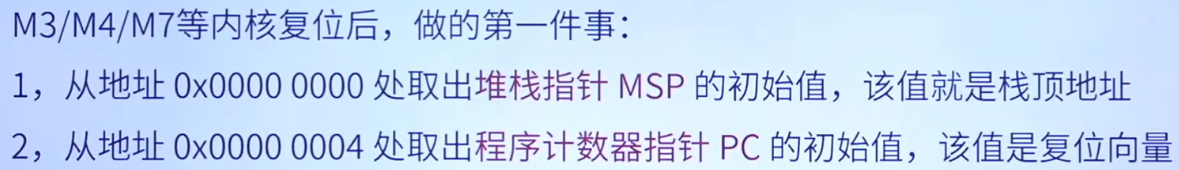

2.1.1 前置

堆栈指针MSP指向栈顶地址（0x0000 0000 的值）

程序计数器指针PC指向复位向量（0x0000 0004 的值） →    Reset_Hdlr（中断向量表复位向量）

启动模式的设置，也就是指定MSP和PC的定位。

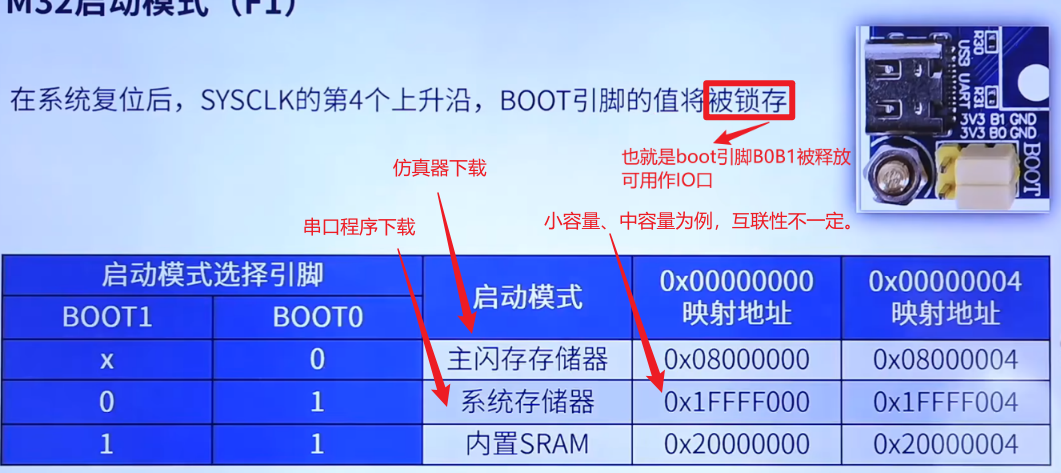

2.1.2 启动模式（F1）

也就是更改启动模式，复位下载重启

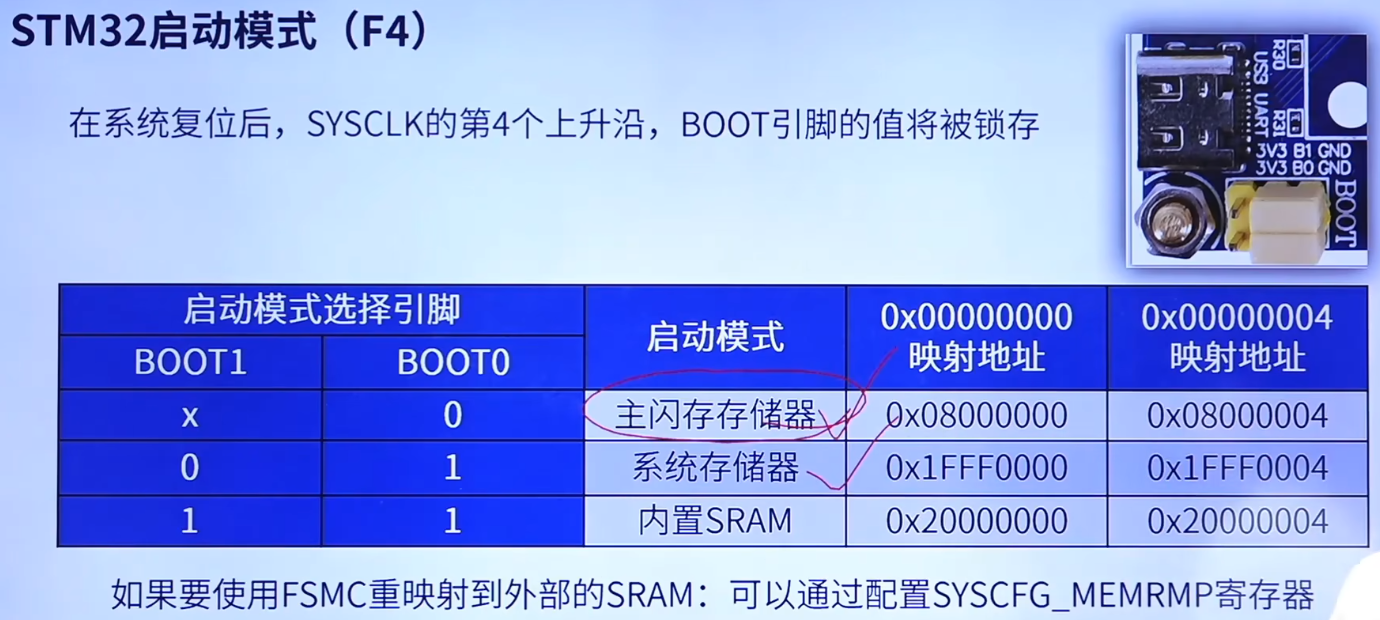

2.1.3 启动模式（F4）

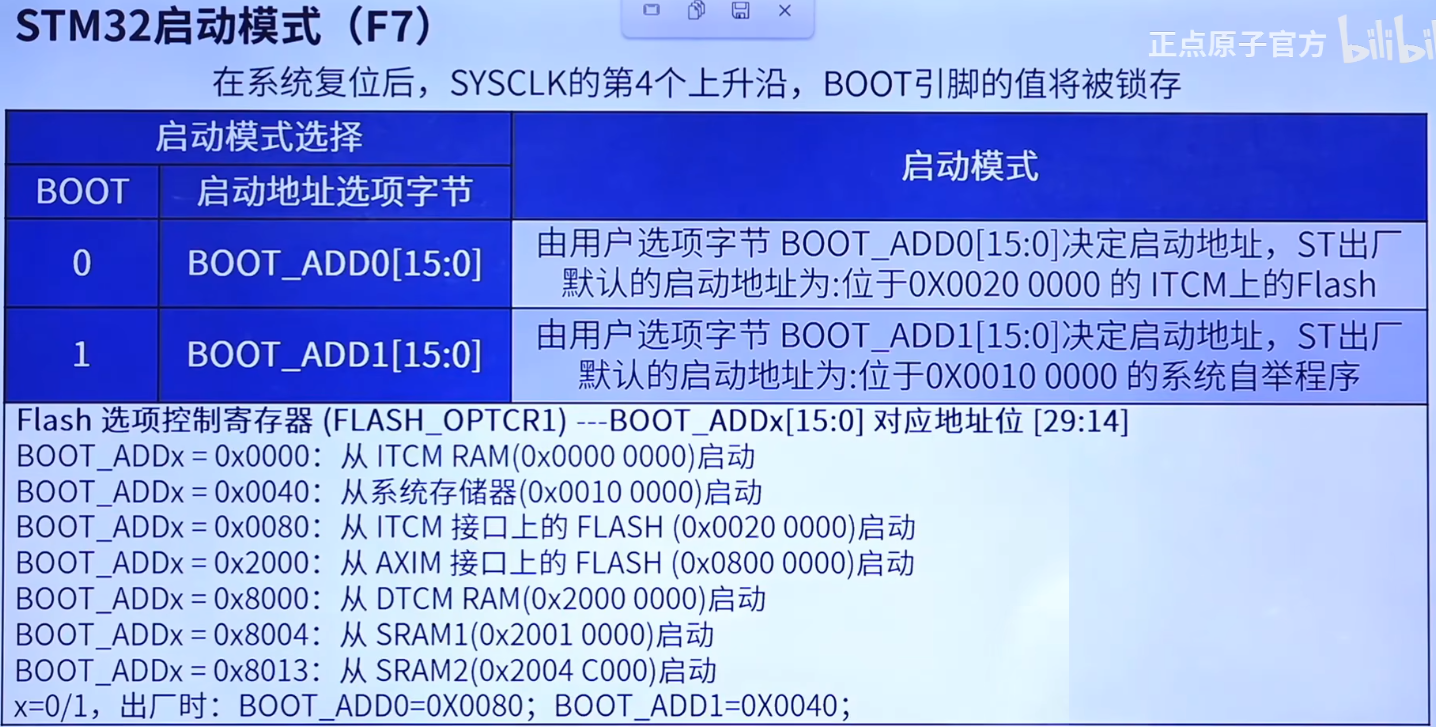

2.1.4 启动模式（F7）

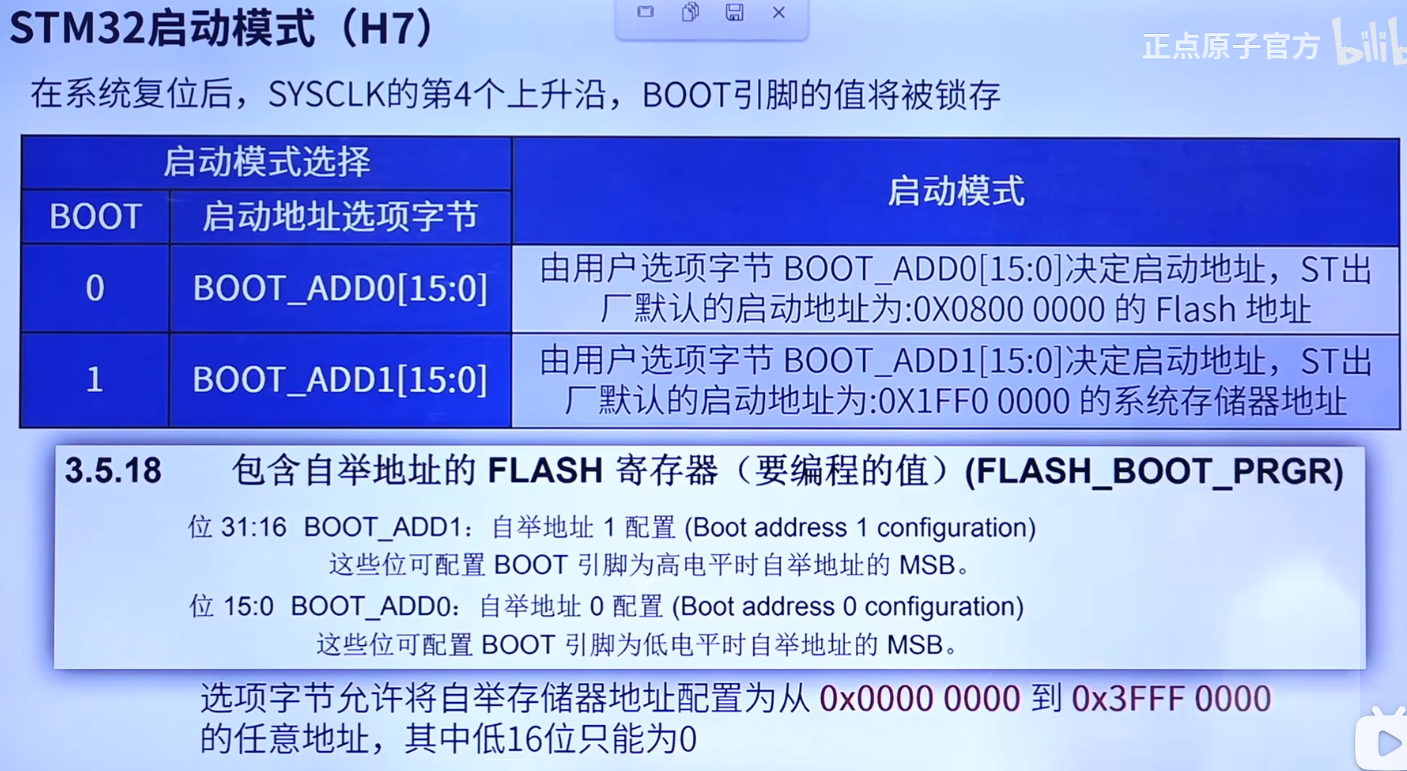

2.1.5 启动模式（H7）

2.2 STM32 启动过程

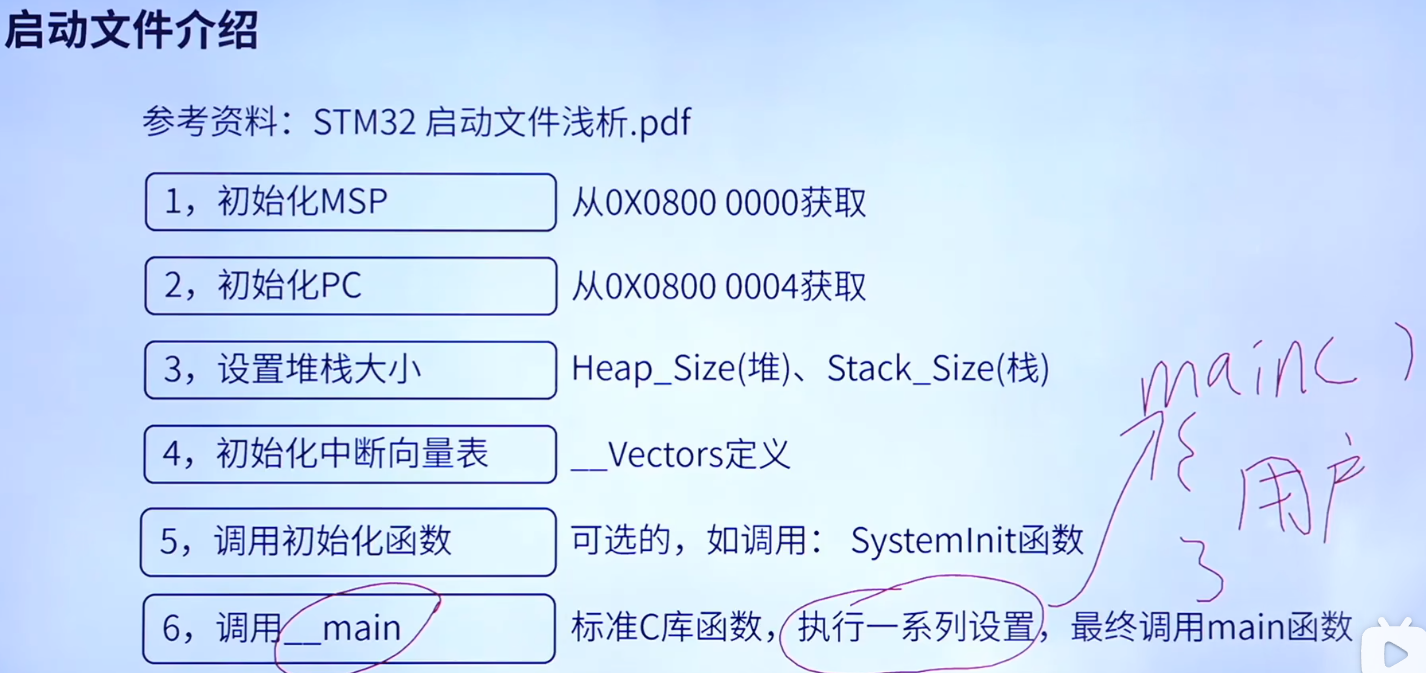

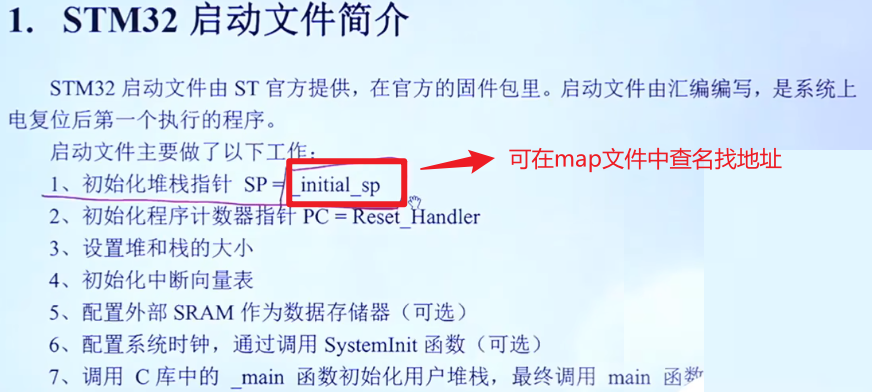

2.2.1 启动文件 startup_stm32xxx.s

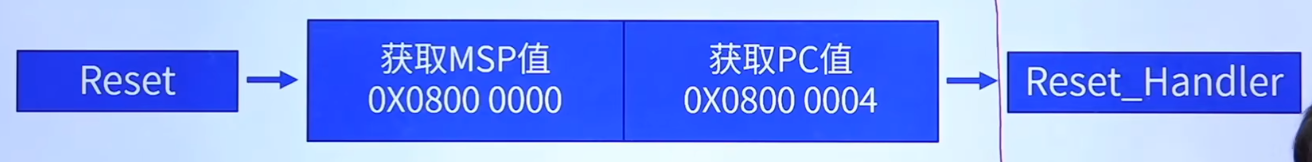

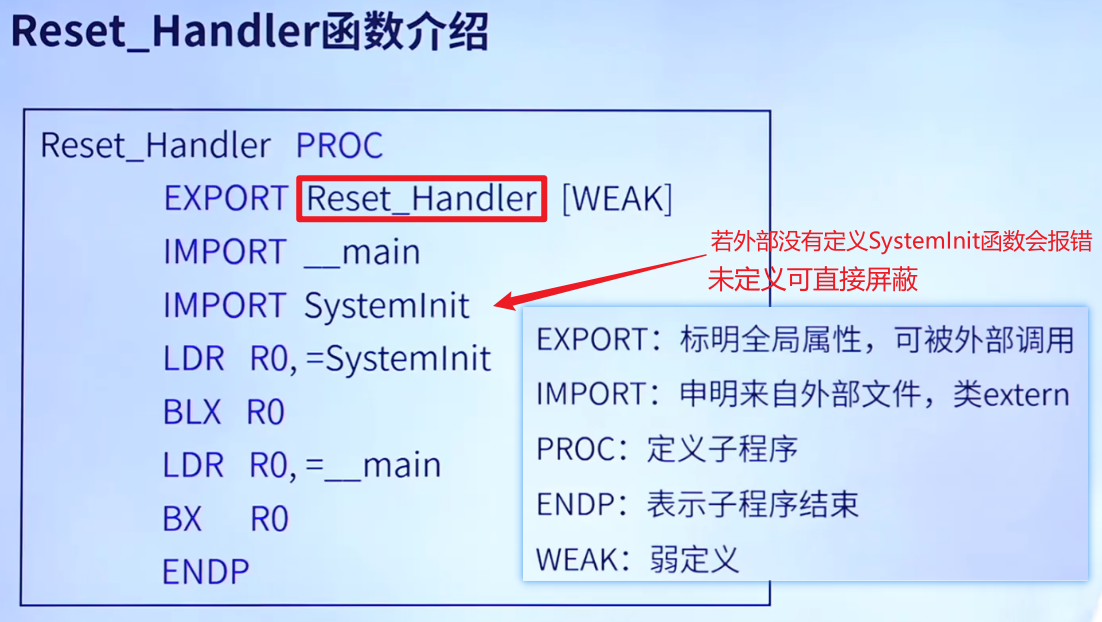

2.2.2 Reset_Handler函数

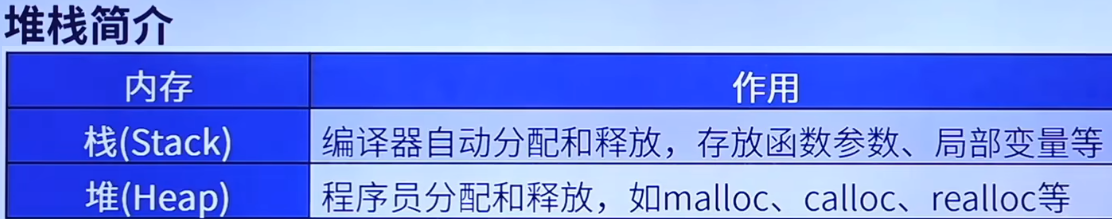

2.2.3 堆栈简介

---》（1.4.3.7 启动文件堆、栈分配（startup_stm32f103xe.s））

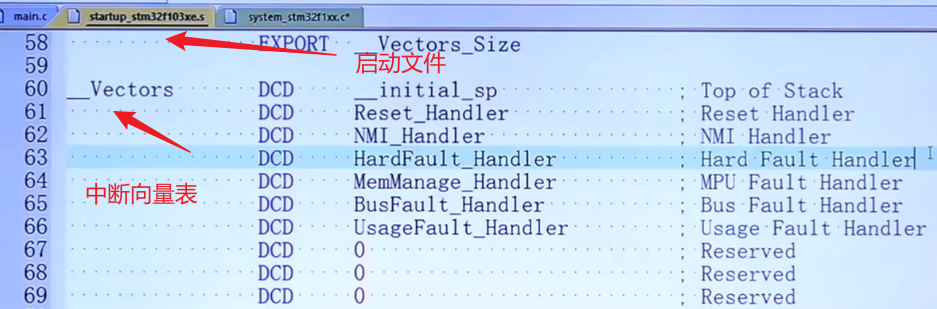

2.2.4 __Vectors 中断向量表

存放的是函数首地址，函数指针。

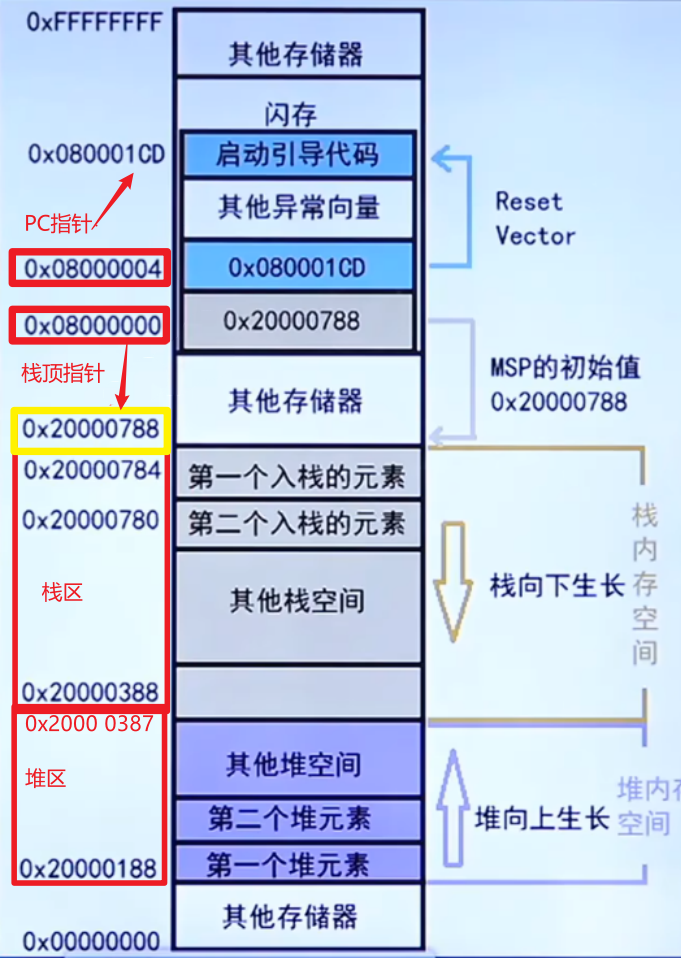

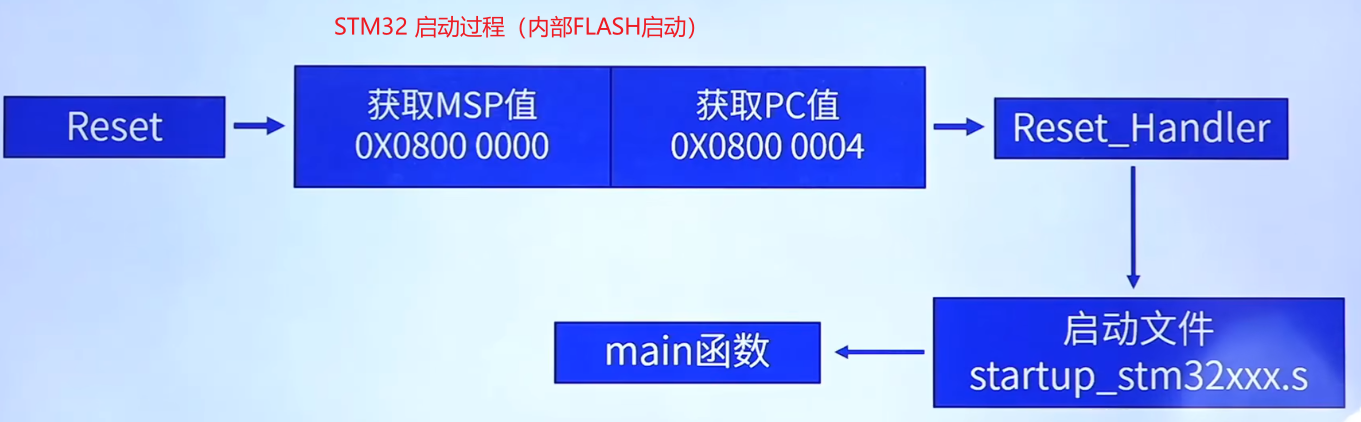

2.2.4 启动过程图解

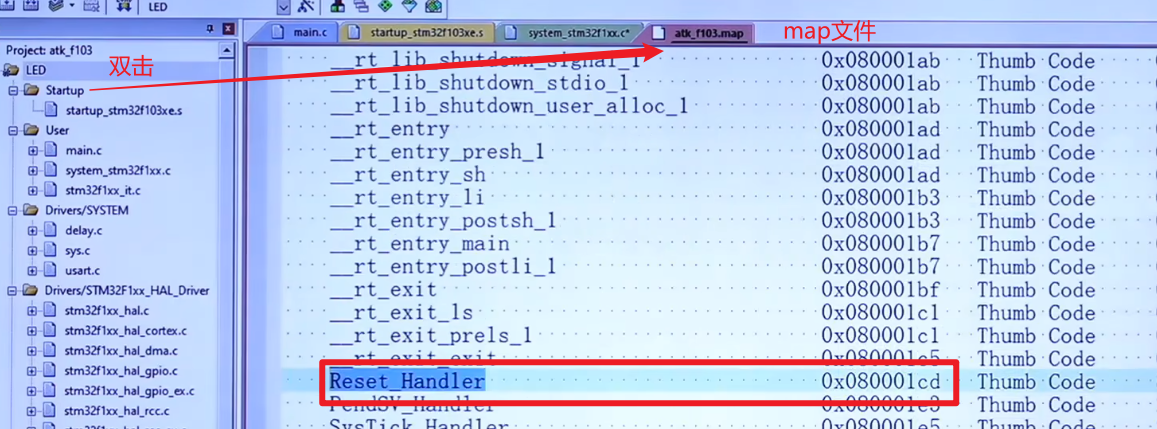

2.2.4.1 map文件查询地址

具体启动的实际地址可查询map文件
