目录

1、服务概述

2、工作原理

3、常用的应用场景

4、子功能

5、请求与响应格式

5、1服务请求

5、2服务肯定响应

5、3服务否定响应

6、延时机制

1、服务概述

• 该服务对零部件中部分加密的服务进行解密工作
• 安全访问的概念使用“种子”和“密钥”来实现

参数	描述
种子	4字节数据，由ECU发送给诊断测试工具，又是钥匙计算的基础。
钥匙	钥匙参数是诊断测试工具对种子参数按照特定的算法计算出的结果，长度也为4字节，由诊断测试工具发送给ECU。钥匙接收后，ECU将接收到的钥匙与内部计算的钥匙相比较，相同则解密成功。

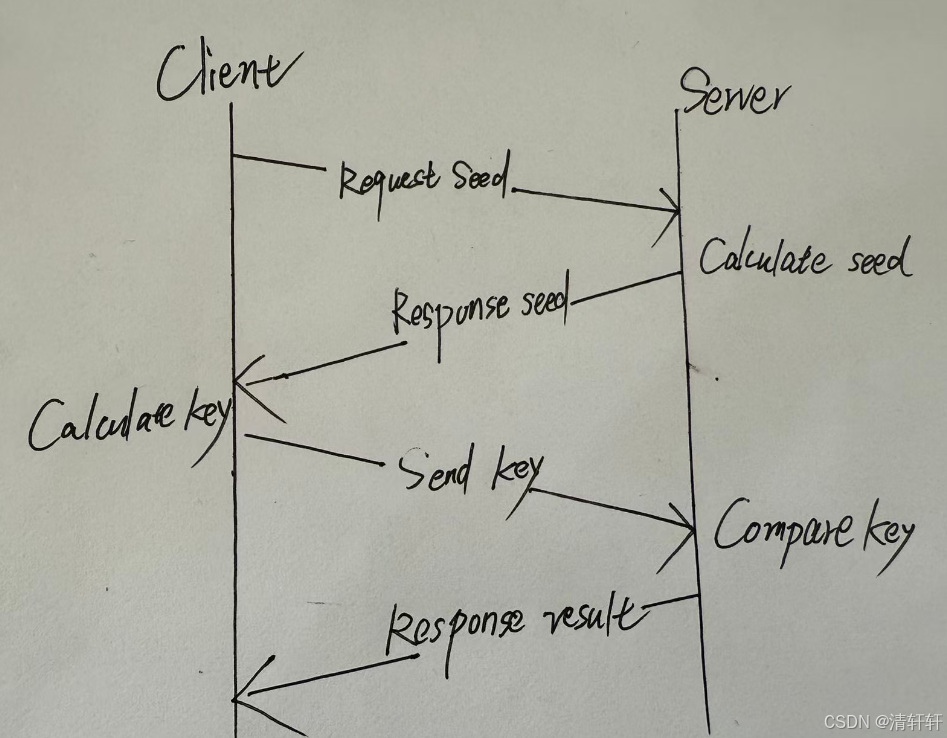

2、工作原理

本服务的典型使用示例如下：

1. 客户端请求“种子”
2. 服务器发送“种子”
3. 客户端发送“密钥”
4. 服务器作出响应，确认“密钥”有效，并自行解锁。

3、常用的应用场景

• 操作控制类：包括输入输出控制、例程管理服务等功能。

• 数据写入类：例如程序刷写；生产线上关键数据（如版本号或标定信息）的写入，需通过27级安全认证后方可执行。

• 数据读取类：在访问重要数据时，同样需要通过安全认证流程。

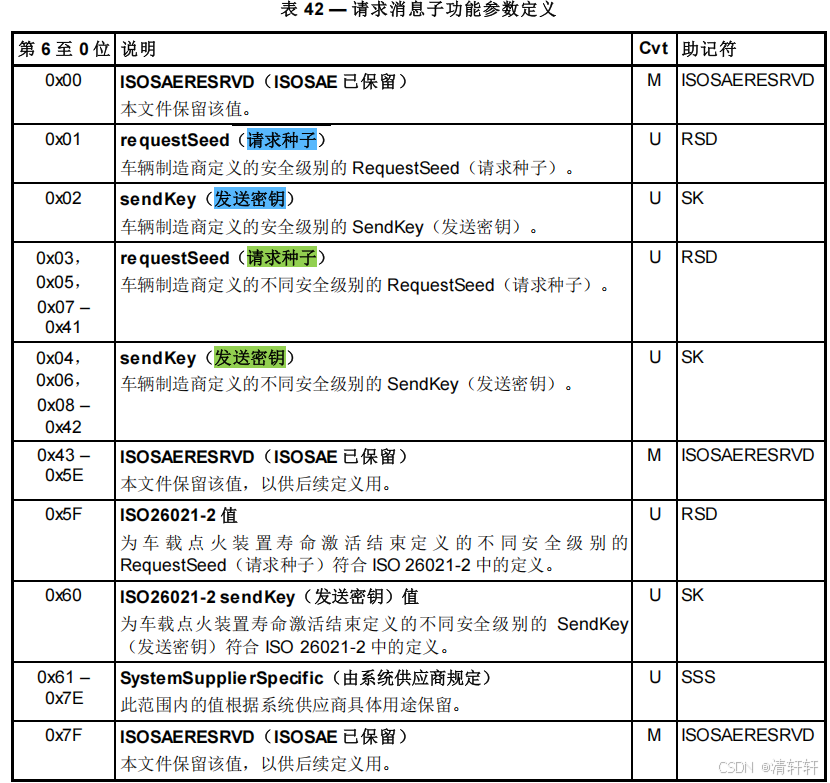

4、子功能

• 子功能参数为固定1字节
• Bit7为抑制肯定响应消息指示位（0：需要肯定响应；1：禁止肯定响应）
• Bit6——Bit0为子功能参数值
• 不同安全级别的请求种子和发送密钥存在固定关系，相邻的一对奇偶数对应一种安全级别，数字大小并不代表其等级的高低。其中奇数代表请求种子，偶数代表发送密钥（例：0x01 和 0x02 分别代表一个安全级别的请求种子和发送密钥）
• 任何时间都仅有一个安全等级是解锁的状态
• 默认会话下不支持27服务
• 从一个安全等级接收到另外一个等级的请求并且解锁成功后，之前的安全等级将被重新锁定，而由于切换安全等级致使先前解锁的状态被锁定后，其依赖于被锁定的等级的服务和功能也一并被关闭。
• 如果被请求的安全等级当前是已经解锁的状态，那么在响应种子时，在放种子的位置都放上0，表示已经解锁了，你不要再请求了。并且实际上种子应该是一个随机数，一般全0和全F都不允许作为普通种子放到响应里。

5、请求与响应格式

5、1服务请求

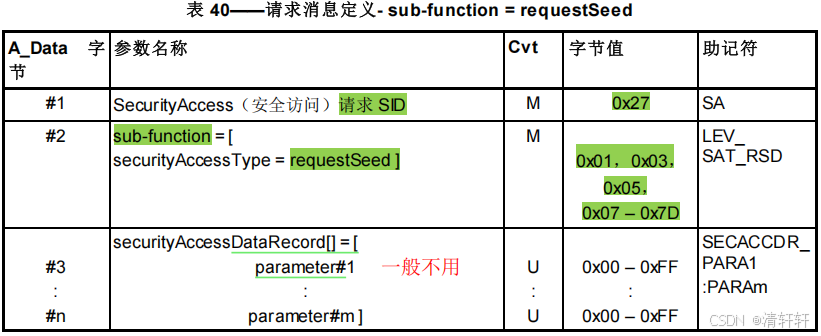

• 请求种子服务数据格式：27 + [sub-function]

注意：

请求种子子服务必须为奇数

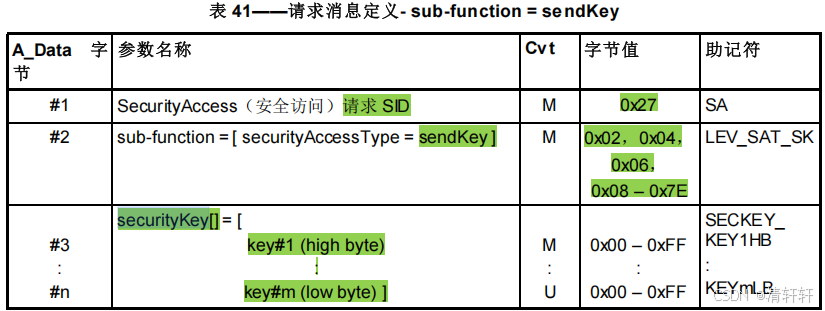

• 发送密钥服务数据格式：27 + [sub-function] + [security-Key]

注意：

发送Key子服务必须为偶数

从表40与表41的解释说明对比可看出两者sub-funtion必须存在一个确定的定量关系：即sub-funtion(Request Seed) + 1 = sub-function(Send Key)。


5、2服务肯定响应

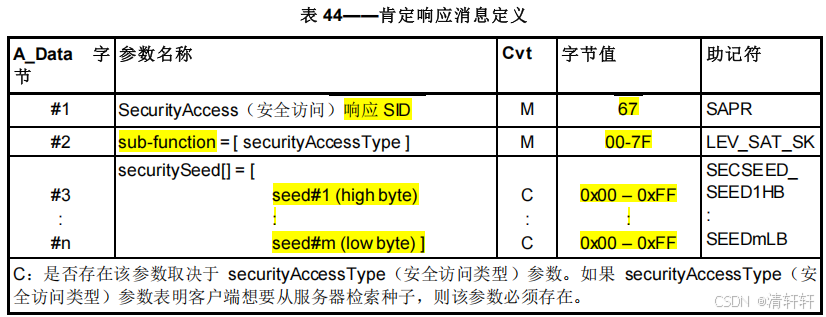

• 请求种子服务正响应数据格式：67 + [sub-function]

注意：27诊断服务的正响应由以下三个部分组成，如下

参数	描述
响应SID	该参数固定为SID+0x40 = 0x67
sub-function	该参数为request seed(如01)或者Send Key(02)的取值
securitySeed	该参数仅针对subfunction为Request Seed时才会回复该参数，其他情况下，Server仅会回复前两个字节(响应 SID + sub-function)，其取值范围只能为0x00-0x7F

5、3服务否定响应

• 请求种子服务正响应数据格式：7F + 27 + [NRC]

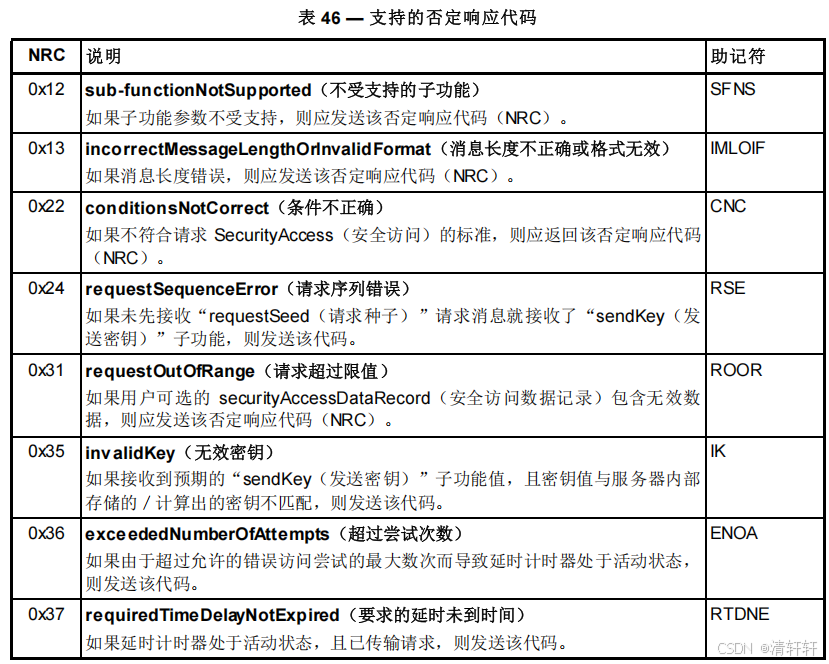

  注意：如果解锁失败，则可通过收到的NRC判断失败的原因，27服务常用的NRC如下：

6、延时机制

• 车辆制造商应选择是否支持延时计时器
• 达到车辆制造商规定的错误访问尝试次数后，应激活延时计时器。
• 在连续X次请求安全访问失败后，需等待Ys之后才能接受下一次的安全访问请求RequestSeed。(注：X和Y由车辆制造商自行定义）
• 当测试工具发送一个无效的秘钥， ECU将返回 NRC 0x35 InvalidKey 。 此时，全访问错误计数器加1（注：该计数器需要存储并且初始值为0）。
• 当安全访问错误计数器达到X（即收到X次 InvalidKey ）， ECU将返回NRC 0x36且需要等待Y s才能接受下一次的安全访问请求 Request Seed。 期间任何安全访问请求 Request Seed 都会被ECU反馈NRC 0x37。
• 当Ys等待时间结束后，安全访问错误计数器将减1(只减1次)，并允许尝试安全访问请求 RequestSeed，如果此次请求失败（由于发送了一个无效的秘钥），安全访问错误计数器将加1，并再次开启Ys等待时间。
• 任何一次ECU被成功解锁（密钥有效），失败计数器都将被重置为零。
• ECU上电/复位后默认处于闭锁状态，需要检测安全访问错误计数器，若计数器为X，则需要启动Ys的安全访问延时时间。
