煤矿电液控制器作为井下自动化开采的核心设备，其可靠性直接关系到生产安全与效率。在众多关键组件中，底座倾角传感器4K型护套连接器ZE0703-09（100）凭借独特设计成为保障系统稳定运行的"神经末梢"，其技术特性与工程应用值得深入探讨。


一、技术架构与防护设计

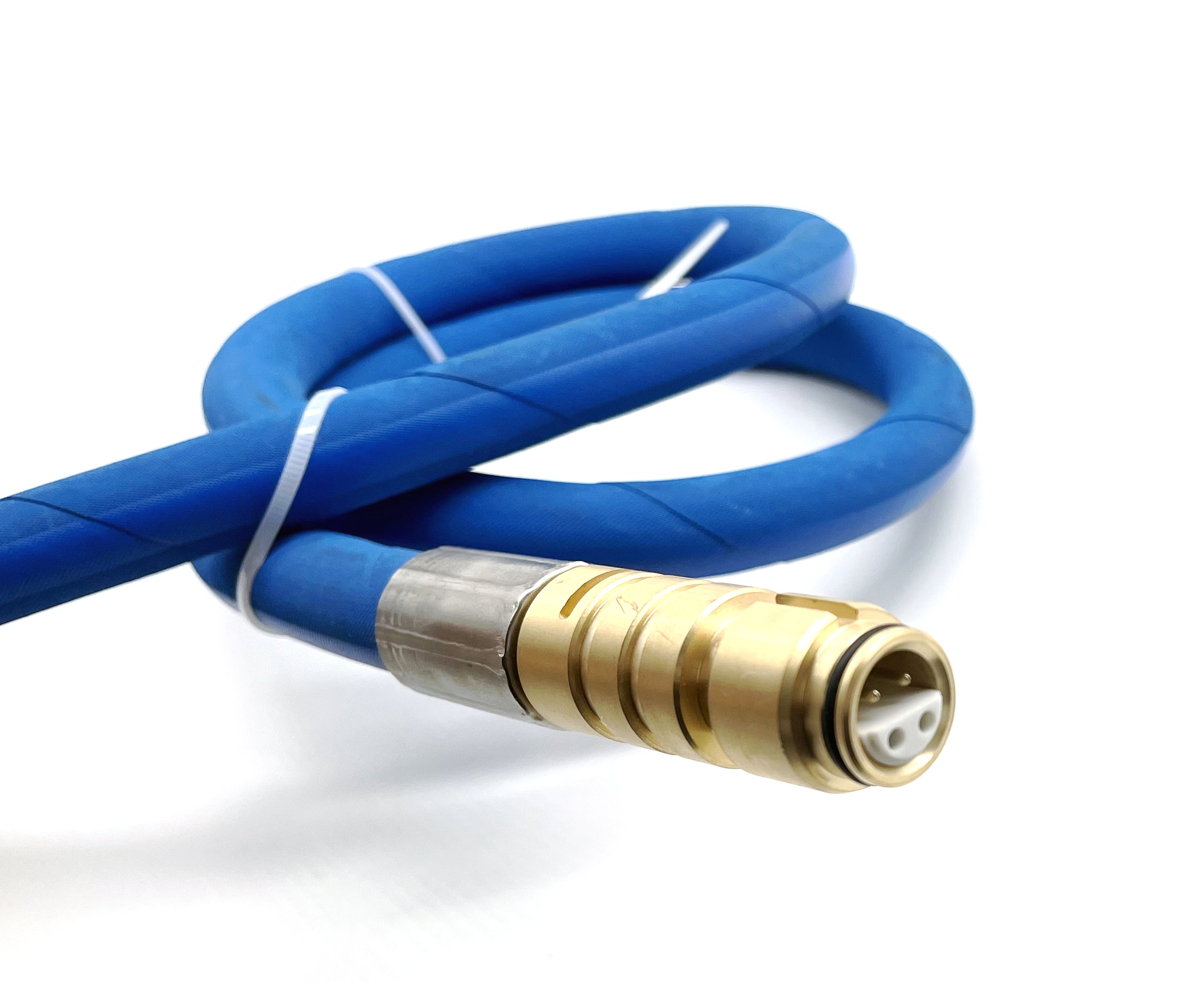

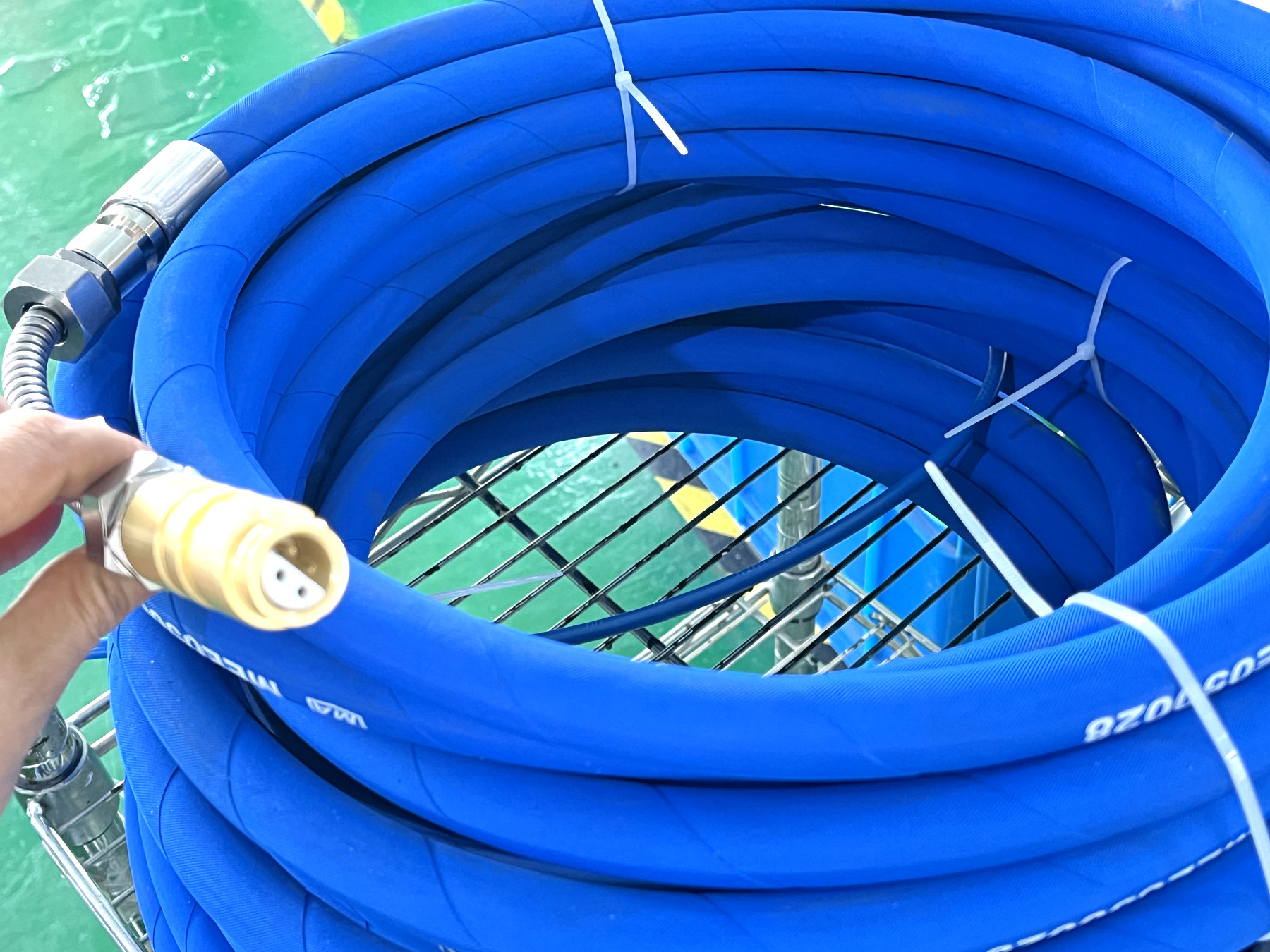

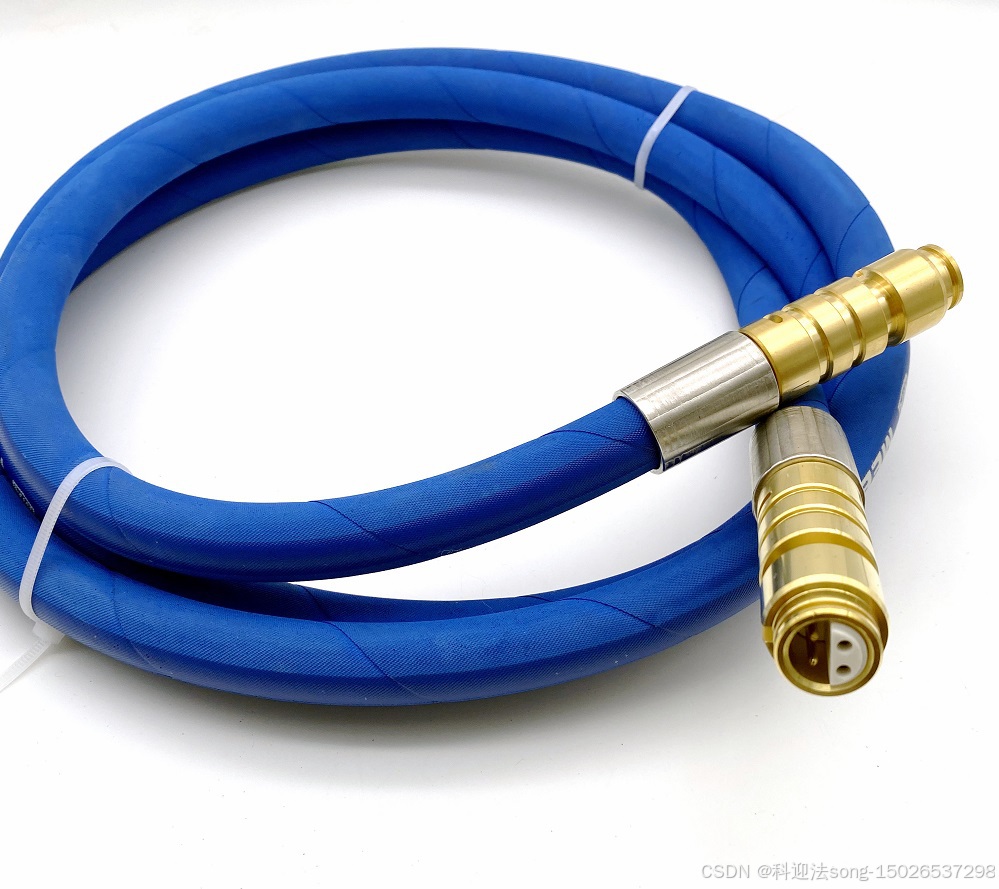

该连接器采用军工级4K防护标准，主体结构由高强度尼龙复合材料注塑成型，内部集成24K镀金触点，接触电阻低于0.5mΩ。专利设计的双螺旋密封结构配合氟橡胶O型圈，实现IP68防护等级，可承受10MPa水压测试。特别值得注意的是其抗振动性能，在GB/T 2423.10标准下能耐受5Hz-150Hz扫频振动，振幅达1.5mm时仍保持信号传输稳定。连接器尾部配置不锈钢铠装护套，通过360°可旋转结构有效释放线缆扭力，这在采煤机动态作业时尤为关键。


二、倾角传感系统的协同优化
与常规工业连接器不同，ZE0703-09（100）专为±30°量程的MEMS倾角传感器优化。其触点布局采用差分信号传输设计，将传感器供电（5VDC±1%）、模拟输出（0-5V）、数字接口（RS485）三通道物理隔离，串扰抑制比达-90dB。实际测试显示，在井下电磁干扰强度达100V/m时，信号失真度仍控制在0.1%以内。连接器插拔寿命超过5000次，每次插拔力维持在25N±3N的黄金区间，既保证连接可靠性又避免过度磨损。

三、极端工况适应性验证
在山西某煤矿的对比试验中，该型号连接器在三种严苛环境下表现突出：
1. 煤尘环境：连续工作3000小时后，接触电阻变化率仅2.3%，远低于行业8%的警戒线；
2. 湿热工况：85℃/95%RH条件下，绝缘电阻保持＞1000MΩ；
3. 机械冲击：50g/11ms半正弦波冲击后，结构无可见损伤。其秘密在于特殊的"三防"涂层技术——表面采用聚四氟乙烯-纳米二氧化硅复合涂层，摩擦系数低至0.05，有效防止煤泥粘附。


四、智能化运维创新
最新迭代版本集成了状态监测功能，通过嵌入式微型传感器可实时采集：
- 接触件温升（精度±0.5℃）
- 密封腔体气压（量程0-1.5kPa）
- 振动频谱（带宽0-2kHz）
这些数据通过工业物联网协议上传至电液控制系统，当检测到插接件松动（振动能量＞0.1g）或密封失效（气压变化＞10%）时，系统可提前72小时预警。某能源集团的应用数据显示，该设计使连接器相关故障停机时间降低83%。

五、安装维护技术规范
工程实践表明，正确的安装方式直接影响使用寿命：
1. 线缆预处理：剥线长度应控制在8.5±0.2mm，屏蔽层编织角保持45°；
2. 压接工艺：使用专用压接工具（压力3.5kN±0.2kN）确保冷焊连接；
3. 密封检测：安装后需进行2bar/5min气密性测试；
4. 周期性维护：每500小时需用无水乙醇清洁接触面，并涂抹DL-8603导电膏。

这种看似简单的连接组件，实则是材料科学、机械设计与电子工程的高度融合。随着智能开采技术发展，未来版本或将集成光纤通道实现多参量传感，进一步推动煤矿装备的数字化进程。在当前安全生产标准日益严格的背景下，这类高可靠性连接器的价值将愈发凸显。
