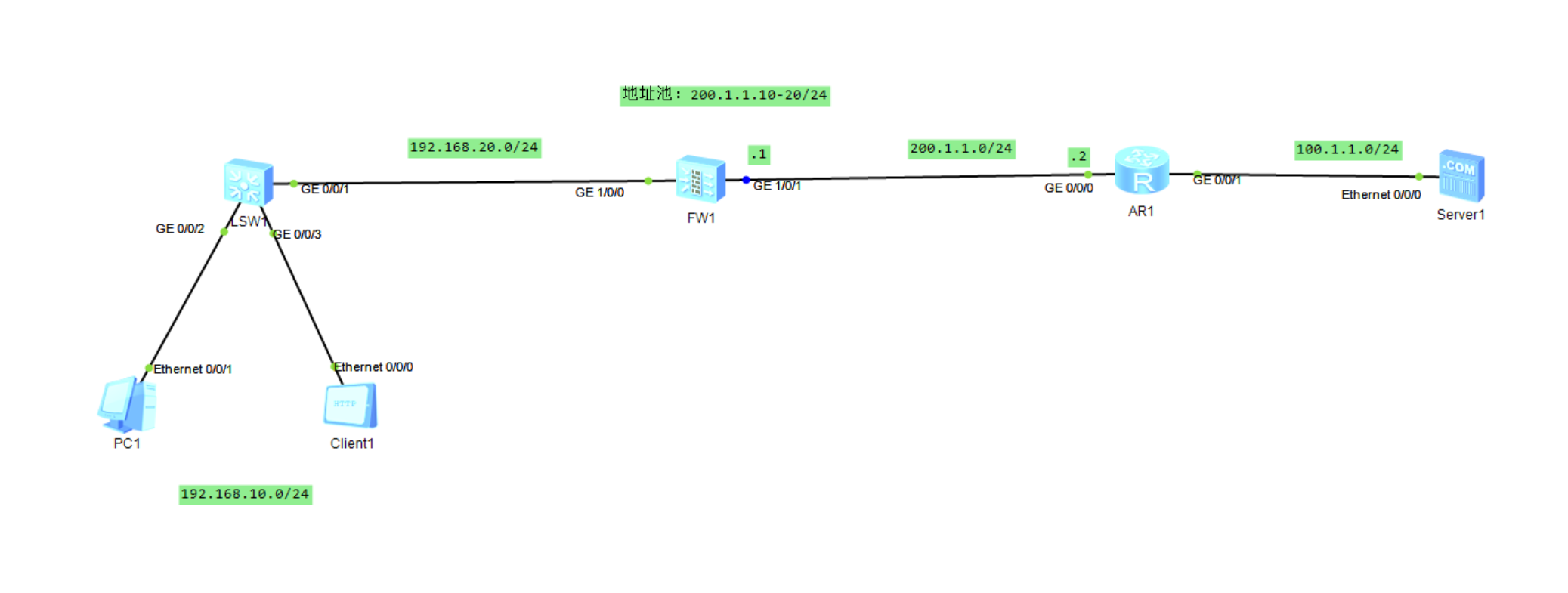

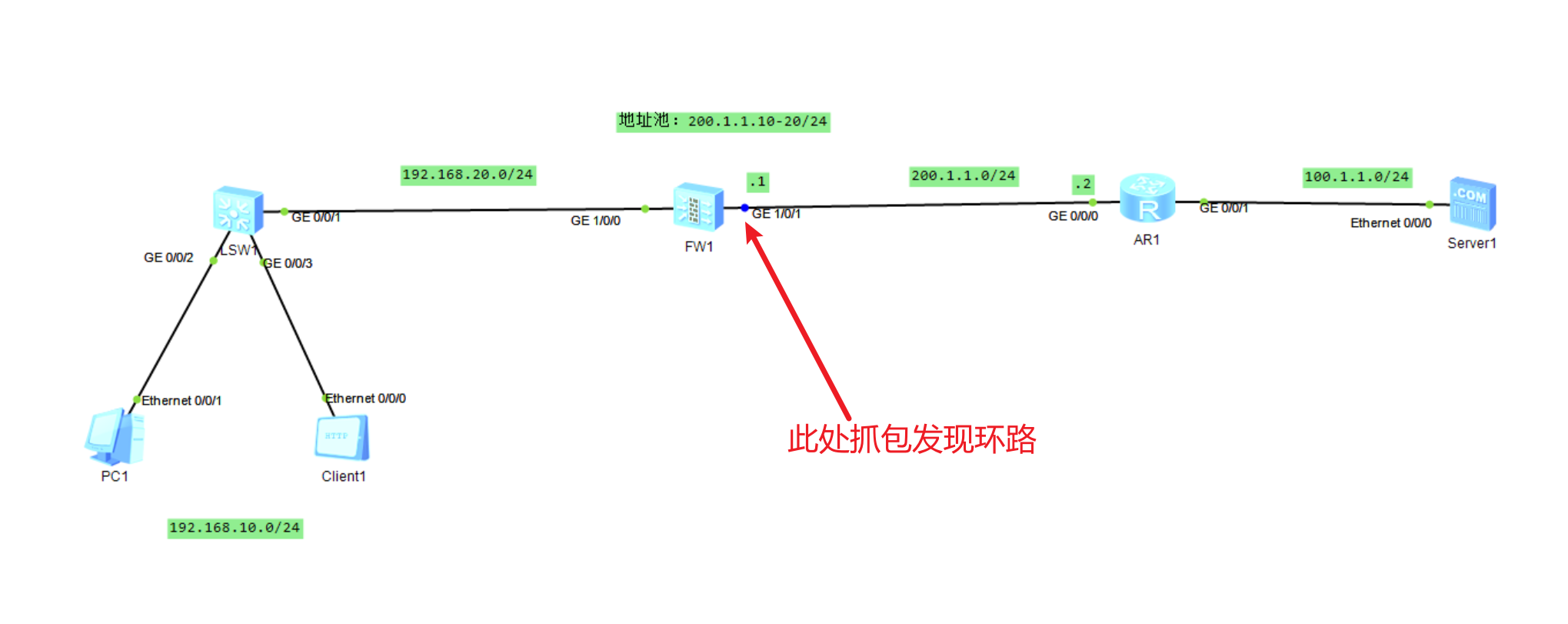

1.实验拓扑
2.实验配置
[SW1]dis cu
#
sysname SW1
#
vlan batch 10 20
#
interface Vlanif10ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20ip address 192.168.20.253 255.255.255.0
#
interface GigabitEthernet0/0/1port link-type accessport default vlan 20
#
interface GigabitEthernet0/0/2port link-type accessport default vlan 10
#
interface GigabitEthernet0/0/3port link-type accessport default vlan 10
#
ospf 1 router-id 1.1.1.1silent-interface Vlanif10area 0.0.0.0network 192.168.10.0 0.0.0.255network 192.168.20.0 0.0.0.255
#[FW1]dis cu
2025-05-29 12:57:31.360
!Software Version V500R005C10SPC300
#
sysname FW1
#
interface GigabitEthernet1/0/0undo shutdownip address 192.168.20.254 255.255.255.0
#
interface GigabitEthernet1/0/1undo shutdownip address 200.1.1.1 255.255.255.0
#
firewall zone trustset priority 85add interface GigabitEthernet0/0/0add interface GigabitEthernet1/0/0
#
firewall zone untrustset priority 5add interface GigabitEthernet1/0/1
#
ospf 1 router-id 2.2.2.2default-route-advertisearea 0.0.0.0network 192.168.20.0 0.0.0.255
#
ip route-static 0.0.0.0 0.0.0.0 200.1.1.2
#
nat address-group 1 0mode patsection 0 200.1.1.10 200.1.1.20
#
security-policyrule name trust->untrustsource-zone trustdestination-zone untrustsource-address range 192.168.10.1 192.168.10.2service httpservice httpsservice icmpaction permit
#
nat-policyrule name patsource-zone trustdestination-zone untrustsource-address 192.168.10.0 mask 255.255.255.0action source-nat address-group 1
#[R1]dis cu
[V200R003C00]
#sysname R1
#
interface GigabitEthernet0/0/0ip address 200.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1ip address 100.1.1.254 255.255.255.0
#

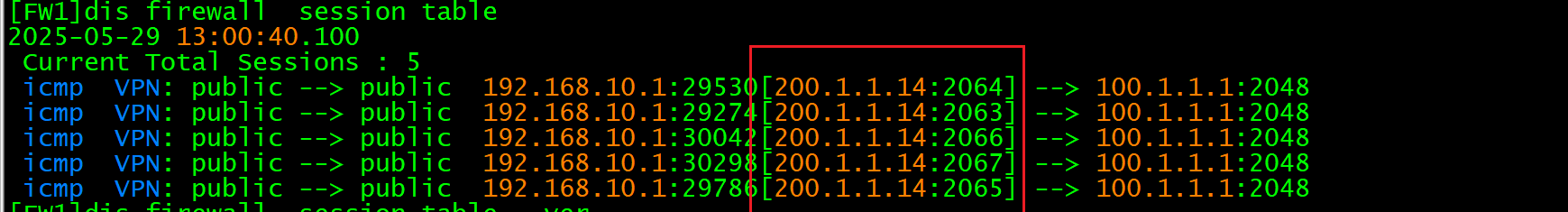

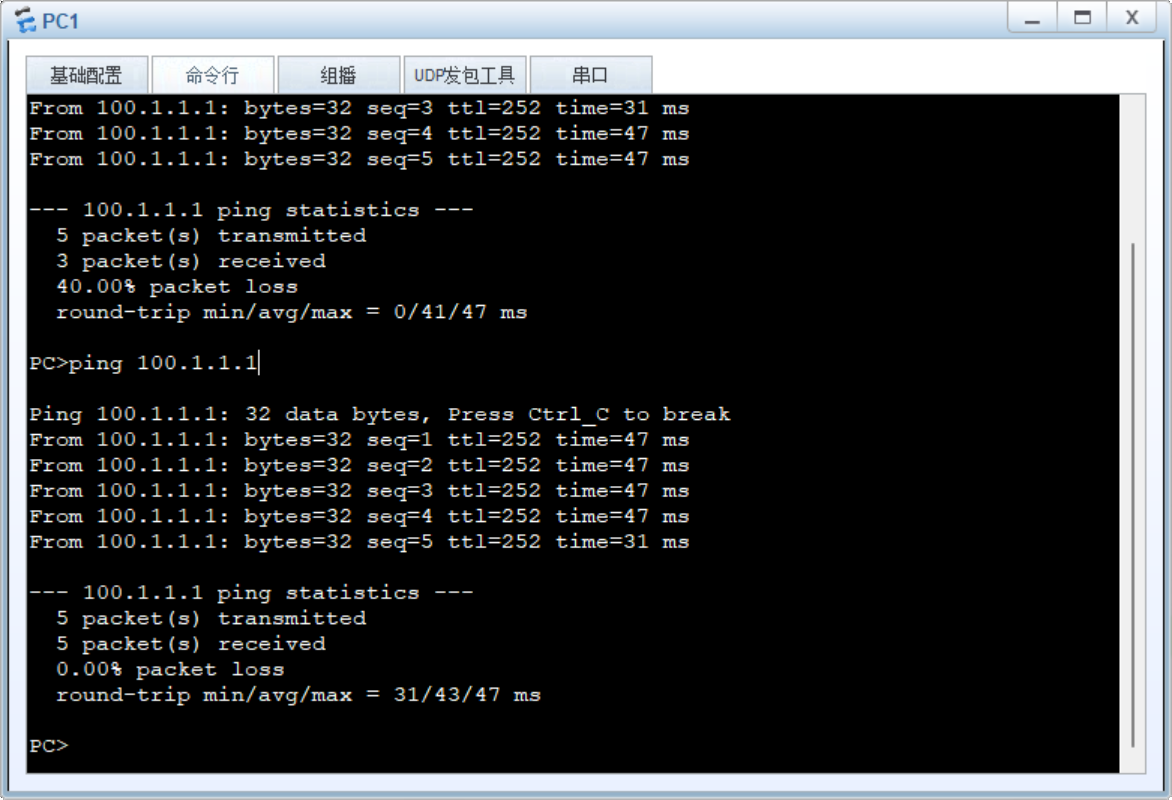

ip route-static 0.0.0.0 0.0.0.0 200.1.1.13.实验验证
4.配置源NAT注意事项

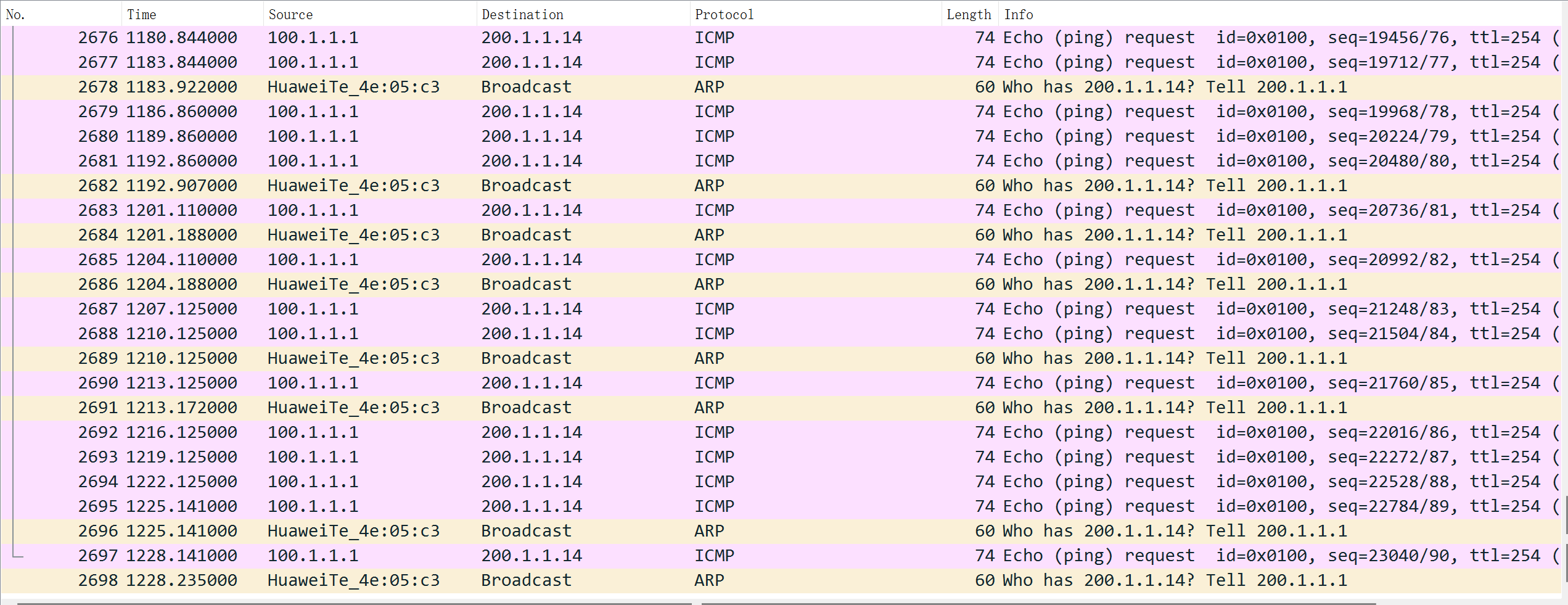

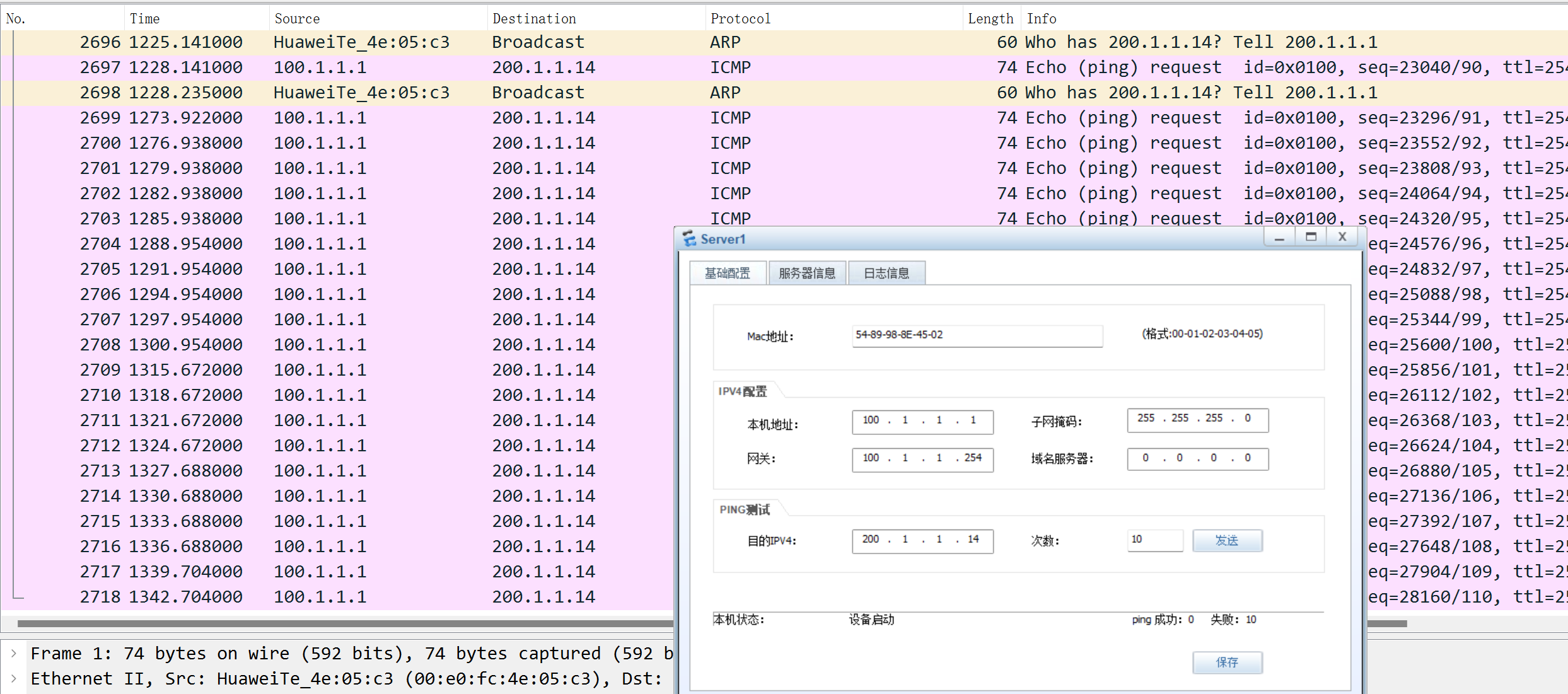

1、边界防火墙地址池配置的公网 IP 与公网接口在一个网段，如果外网节点频繁访问防火墙
上地址池中的公网 IP，触发大量的 ARP 解析报文，造成资源占用，引入 UNR（user network
route）路由，类似黑洞路由，把访问地址池中公网 IP 的数据本地终结。

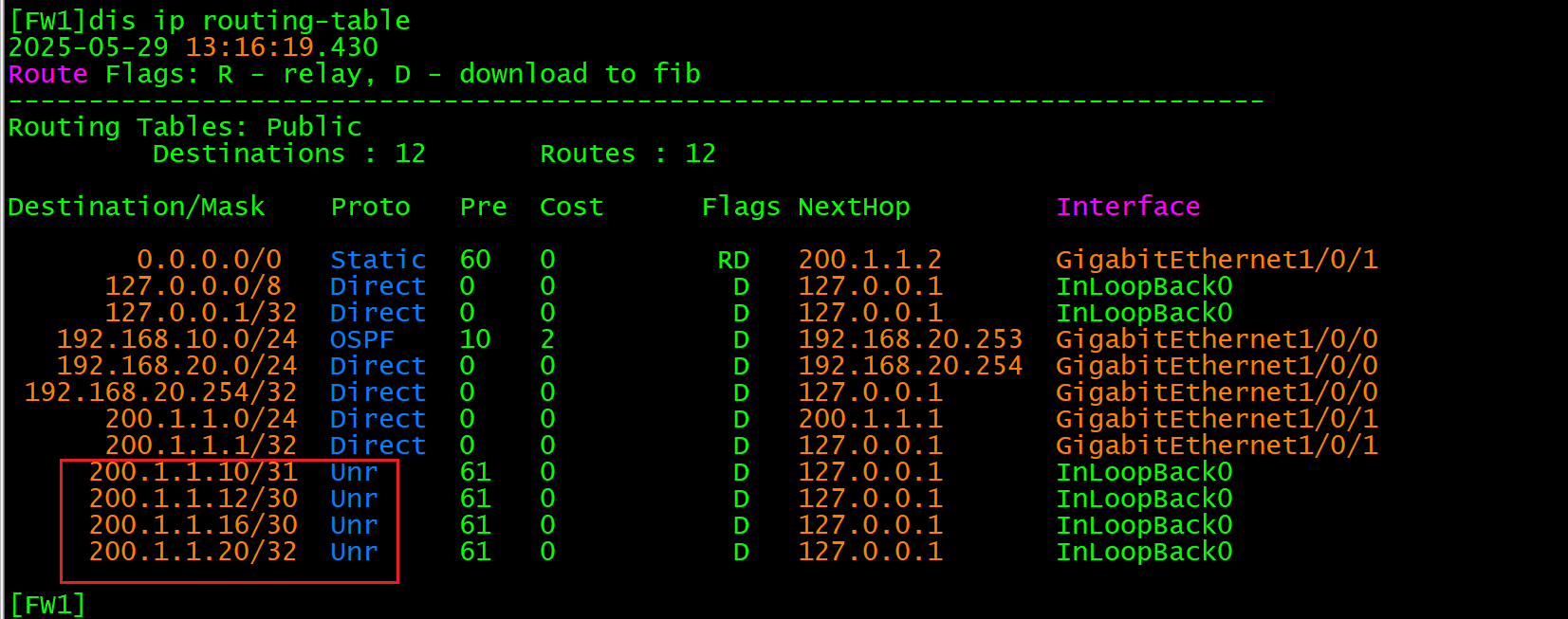

[FW1-address-group-1] route enable
此时不再生成ARP请求

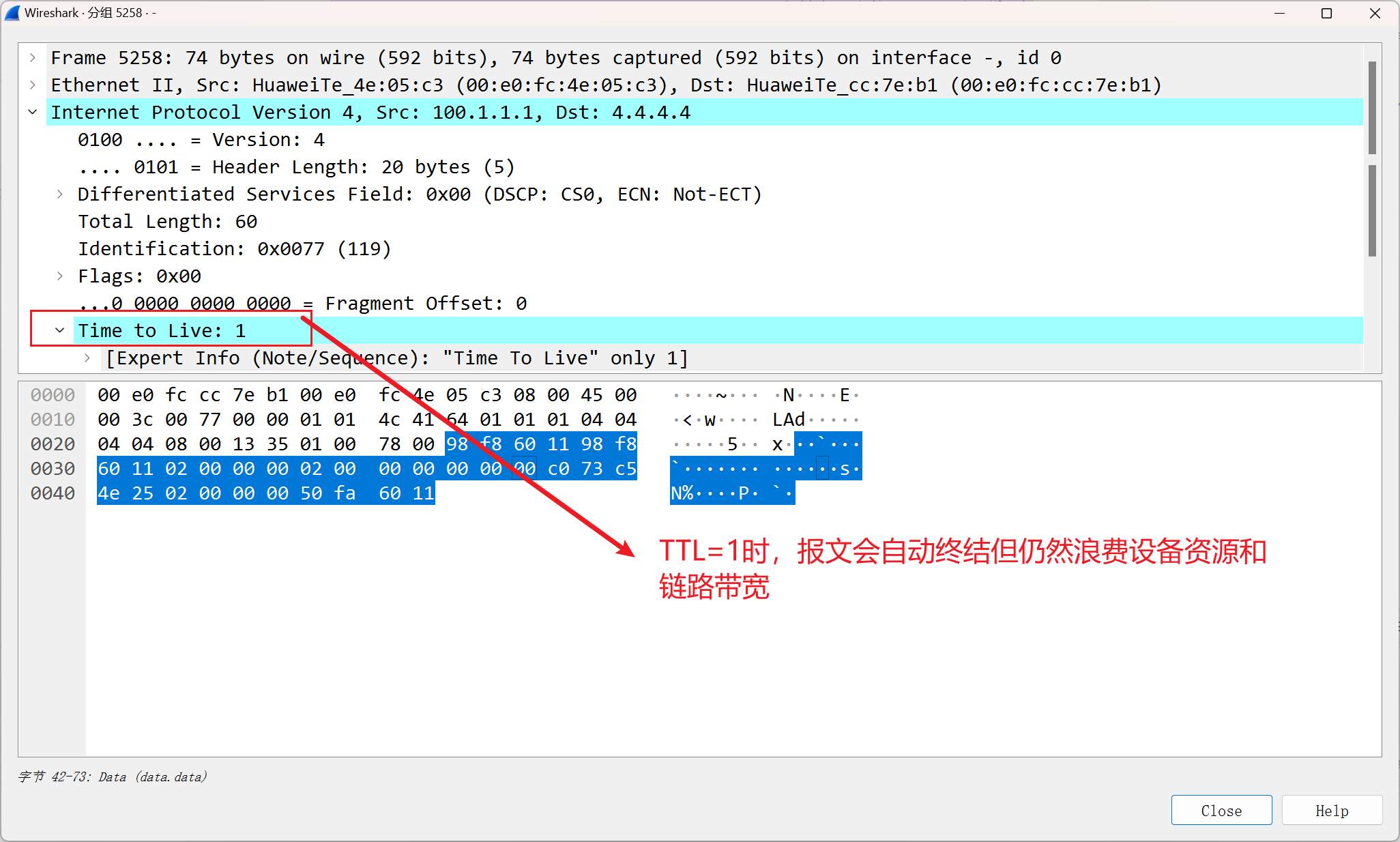

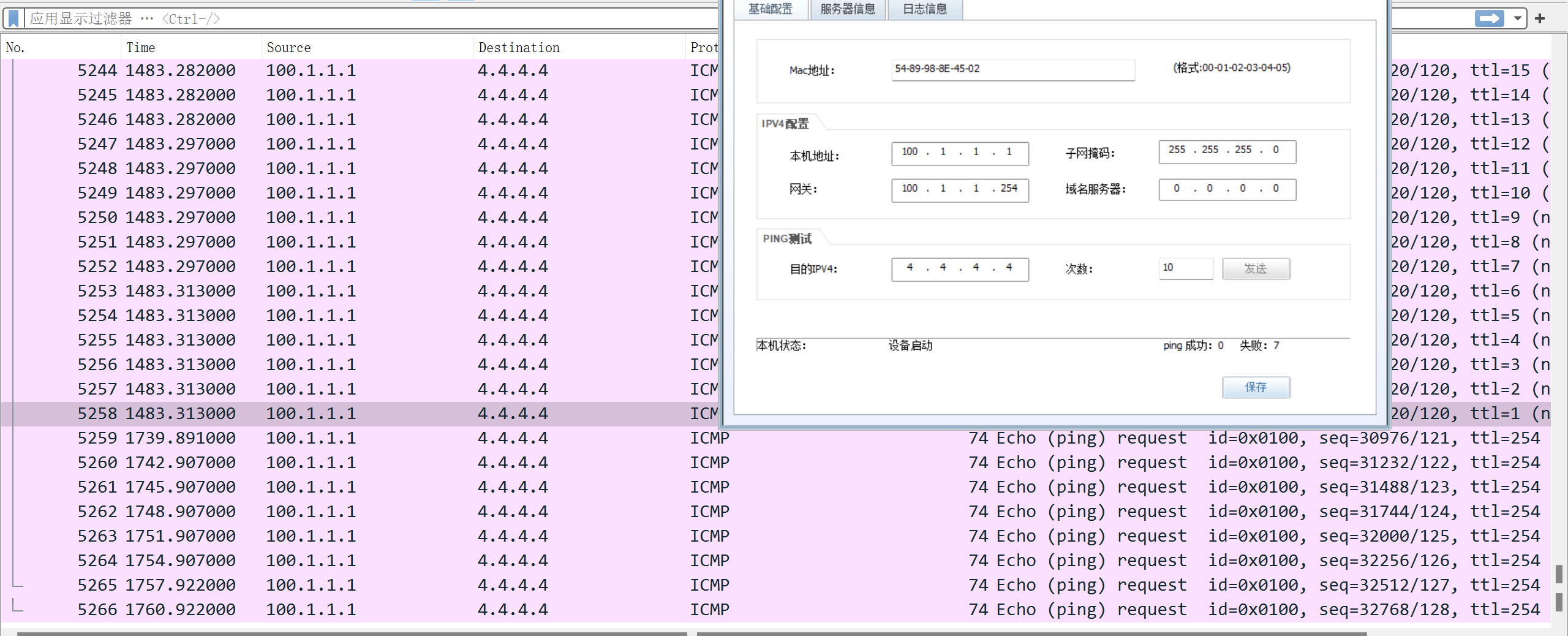

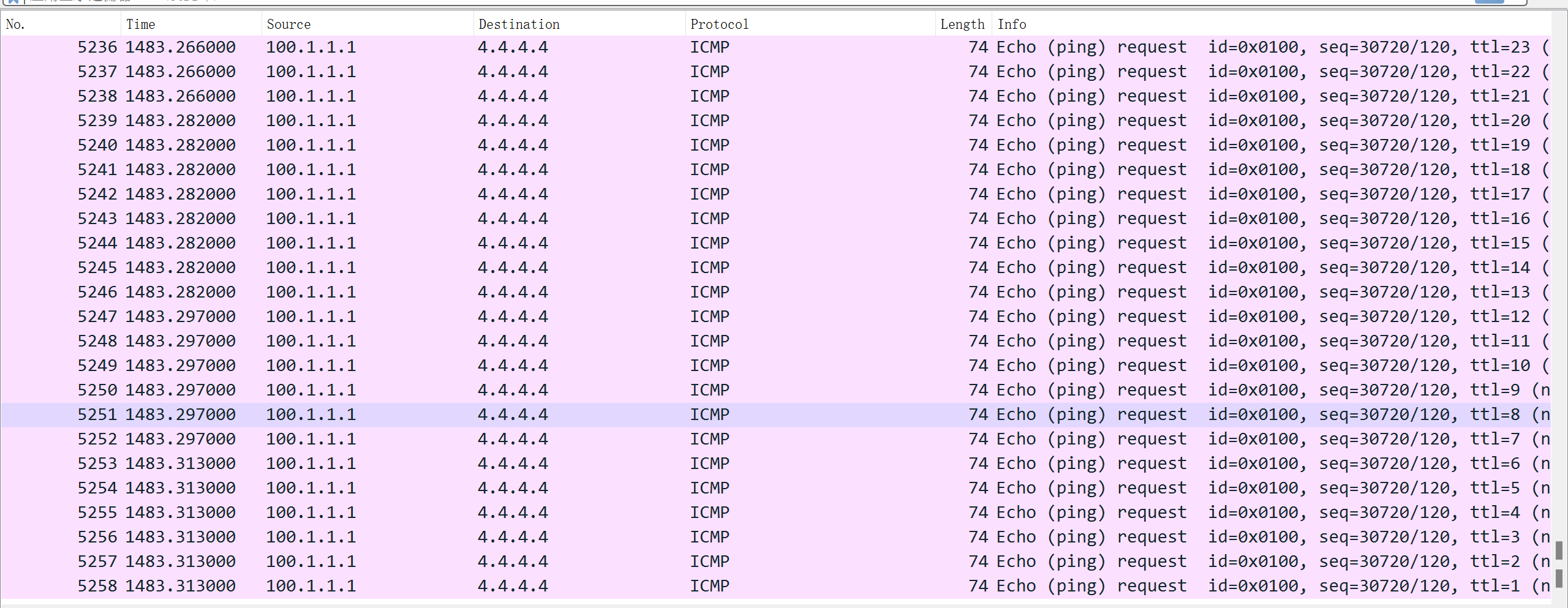

2、边界防火墙地址池配置的公网 IP 与公网接口在不一个网段，如果外网节点访问防火墙上
地址池中的公网 IP，会导致三层环路，消耗设备、链路资源，一定要配置 UNR 路由生成功
能，用本地终结方式，防止环路的发生。
[FW1]nat address-group 1
[FW1-address-group-1]undo route enable
[FW1-address-group-1]undo section 0[FW1-address-group-1]section 4.4.4.4

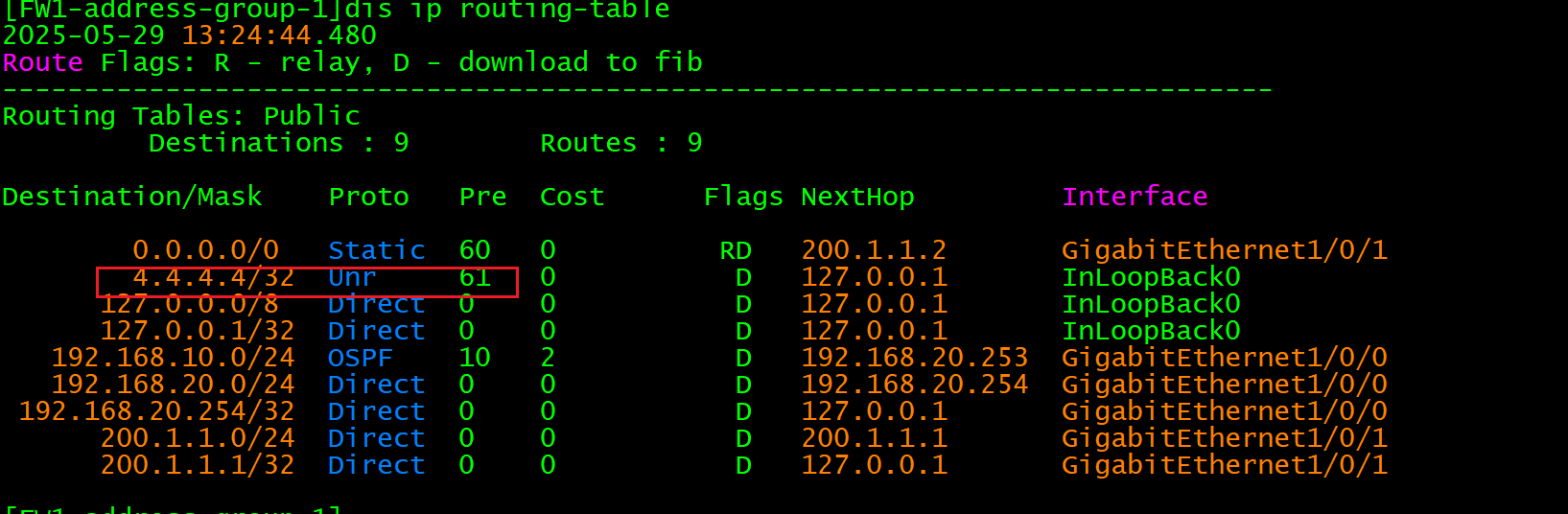

[FW1-address-group-1]route enable
此时没有环路了
