一.高可用集群

1.1 集群类型

LB：Load Balance 负载均衡

LVS/HAProxy/nginx（http/upstream, stream/upstream）

HA：High Availability 高可用集群

数据库、Redis

SPoF: Single Point of Failure，解决单点故障

HPC：High Performance Computing 高性能集群

1.2 系统可用性

SLA：Service-Level Agreement 服务等级协议（提供服务的企业与客户之间就服务的品质、水准、性能

等方面所达成的双方共同认可的协议或契约）

A = MTBF / (MTBF+MTTR）

指标 ：99.9%, 99.99%, 99.999%,99.9999%

1.3 系统故障

硬件故障：设计缺陷、wear out（损耗）、非人为不可抗拒因素

软件故障：设计缺陷 bug

1.4 实现高可用

提升系统高用性的解决方案：降低MTTR- Mean Time To Repair(平均故障时间)

解决方案：建立冗余机制

active/passive 主/备

active/active 双主

active --> HEARTBEAT --> passive

active <--> HEARTBEAT <--> active

1.5.VRRP：Virtual Router Redundancy Protocol

虚拟路由冗余协议,解决静态网关单点风险

物理层:路由器、三层交换机

软件层:keepalived

‘

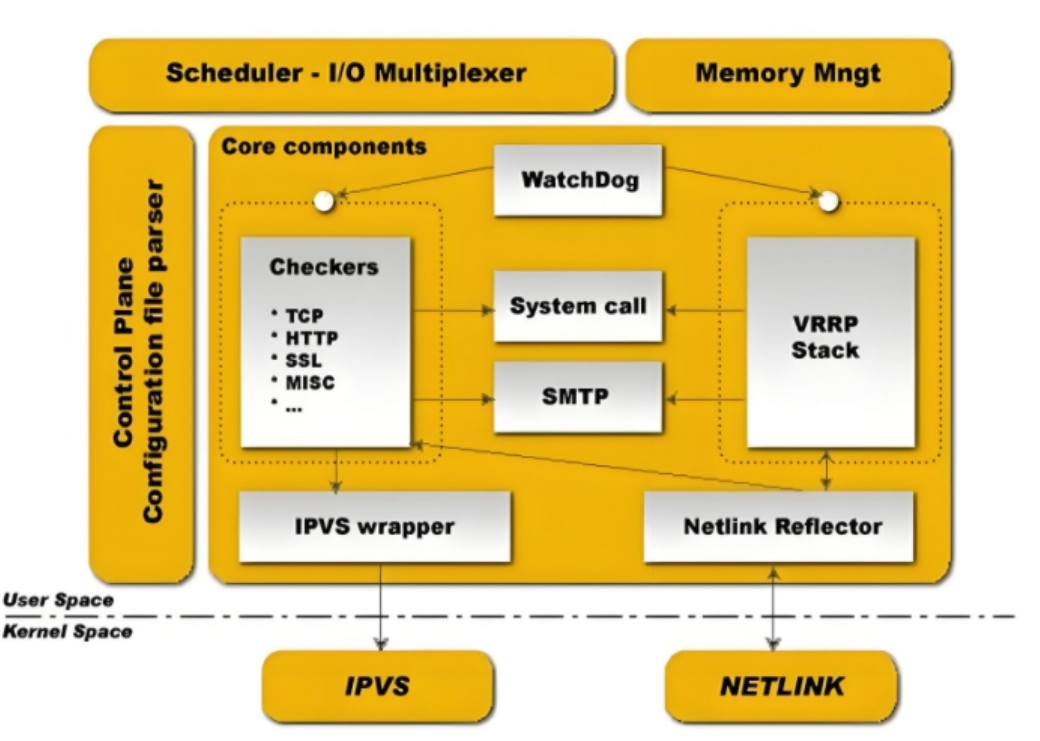

2.3 Keepalived 环境准备

各节点时间必须同步：ntp, chrony

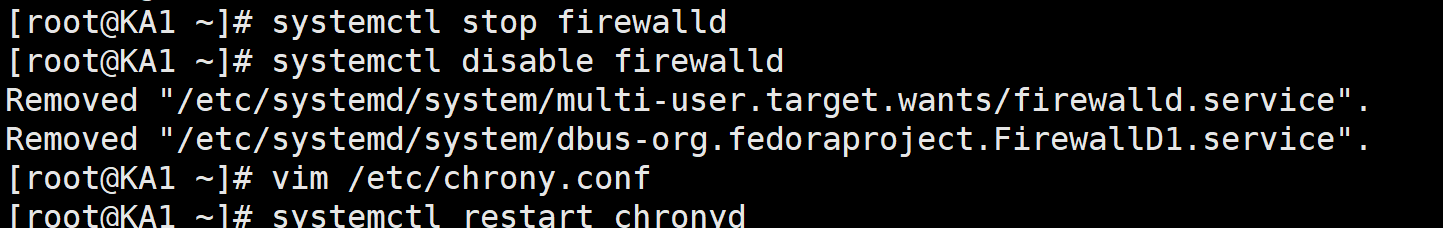

关闭防火墙及SELinux

各节点之间可通过主机名互相通信：非必须

建议使用/etc/hosts文件实现：非必须

各节点之间的root用户可以基于密钥认证的ssh服务完成互相通信：非必须

在ka1

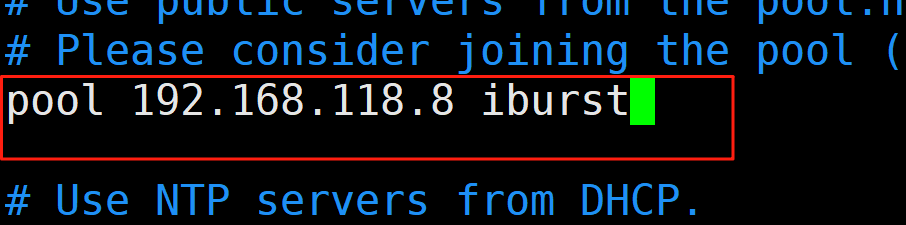

vim /etc/chrony.conf

在ka2上

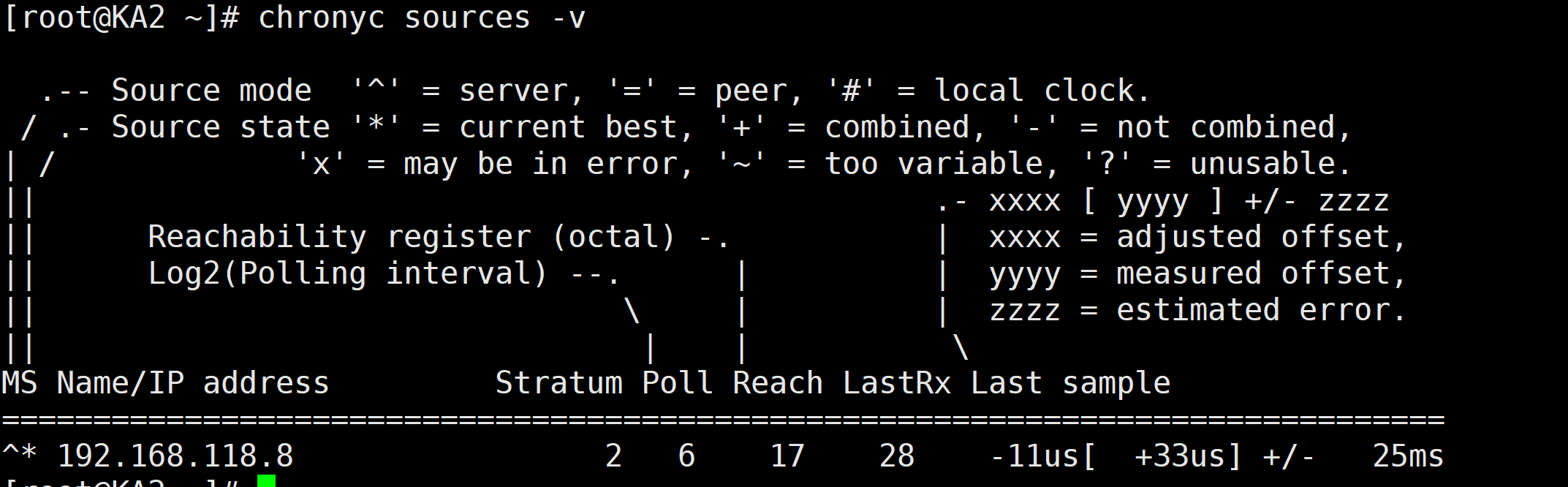

时间同步

2.4 Keepalived 相关文件

软件包名：keepalived

主程序文件：/usr/sbin/keepalived

主配置文件：/etc/keepalived/keepalived.conf

配置文件示例：/usr/share/doc/keepalived/

Unit File：/lib/systemd/system/keepalived.service

Unit File的环境配置文件：/etc/sysconfig/keepalived

注意：RHEL7中可能会遇到一下bug，RHEL9中无此问题

解决办法：

2.5 Keepalived 安装

2.6 KeepAlived 配置说明

2.6.1 配置文件组成部分

配置文件：/etc/keepalived/keepalived.conf

配置文件组成

GLOBAL CONFIGURATION

Global definitions： 定义邮件配置，route_id，vrrp配置，多播地址等

VRRP CONFIGURATION

VRRP instance(s)：

定义每个vrrp虚拟路由器

LVS CONFIGURATION

Virtual server group(s)

Virtual server(s)：

LVS集群的VS和RS

2.6.2 配置语法说明

帮助

man keepalived.conf

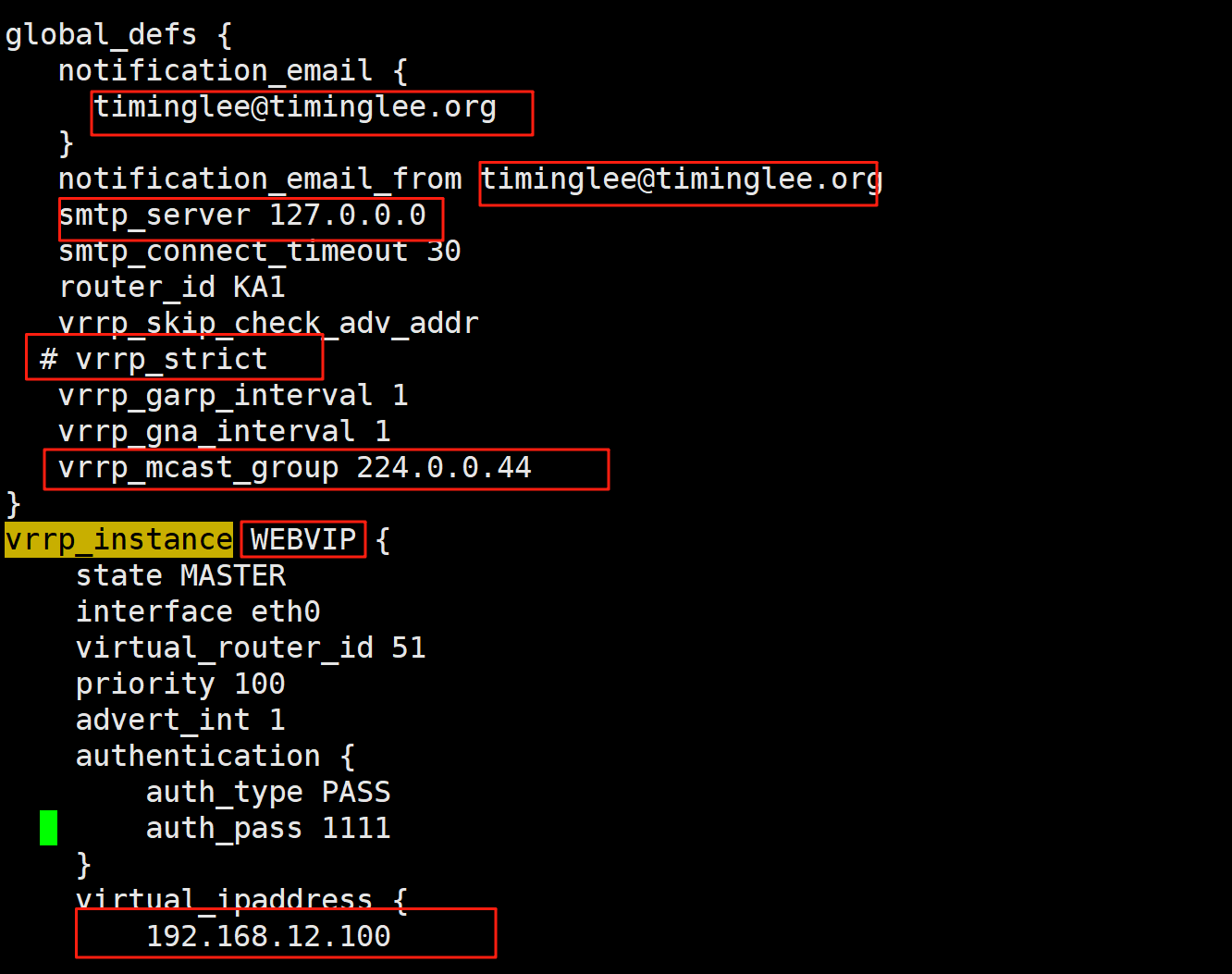

1.全局配置

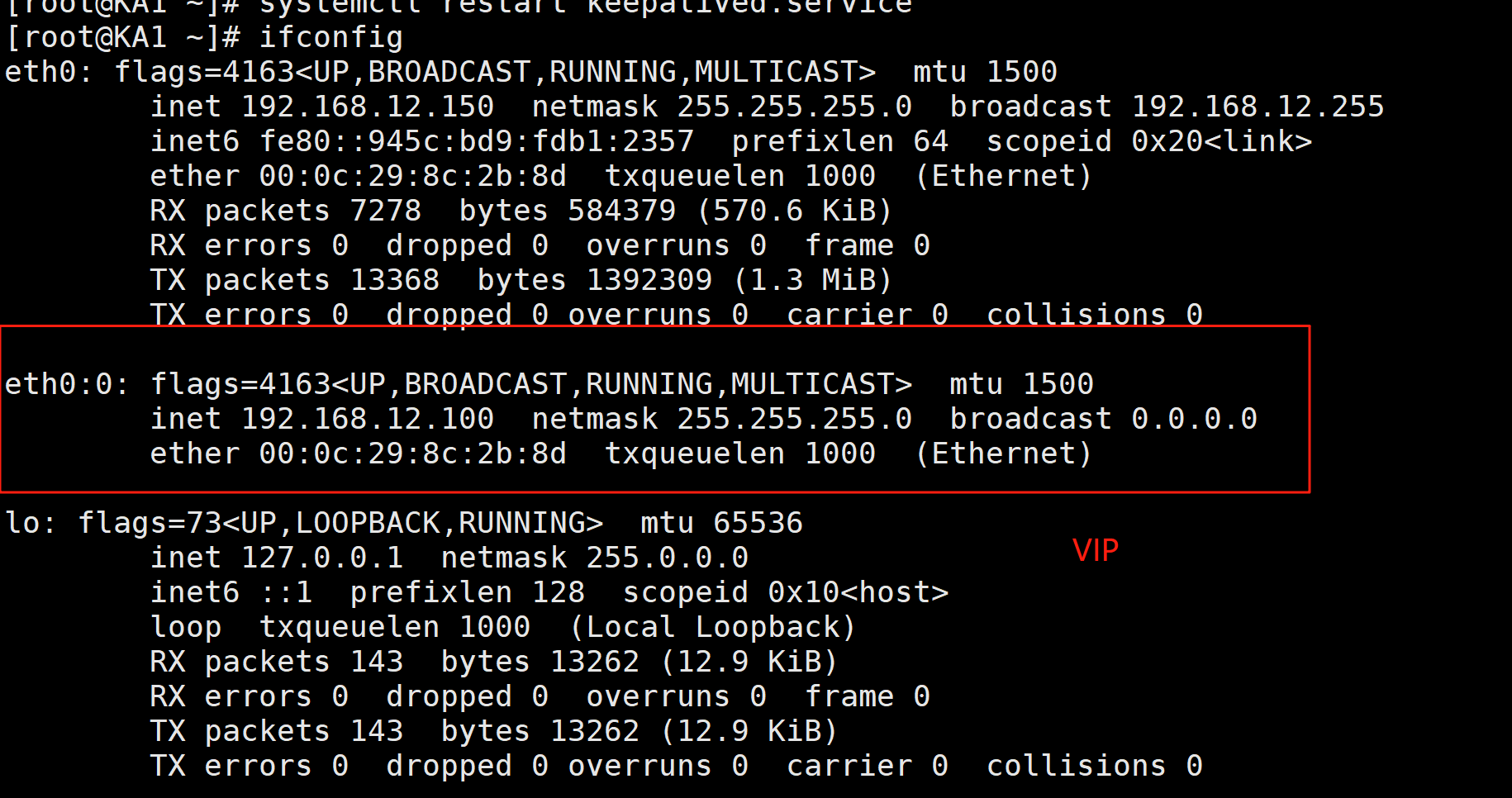

 启动keepalived服务

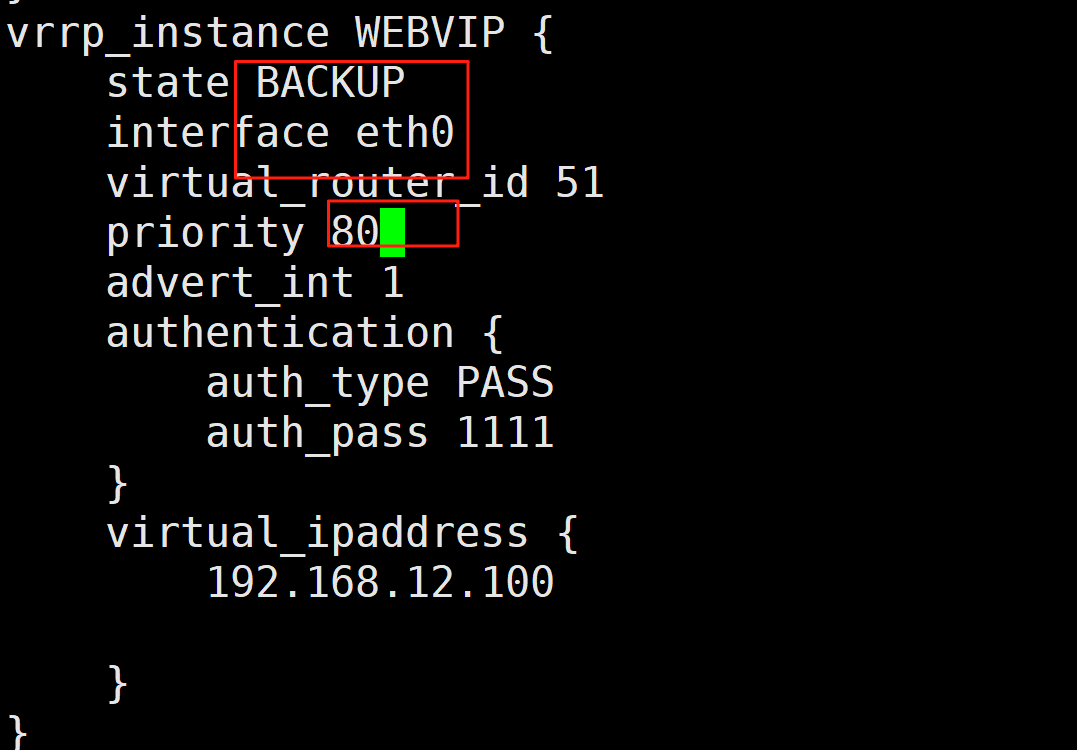

ka2和ka1大体一样，不一样的下方图片标了出来。

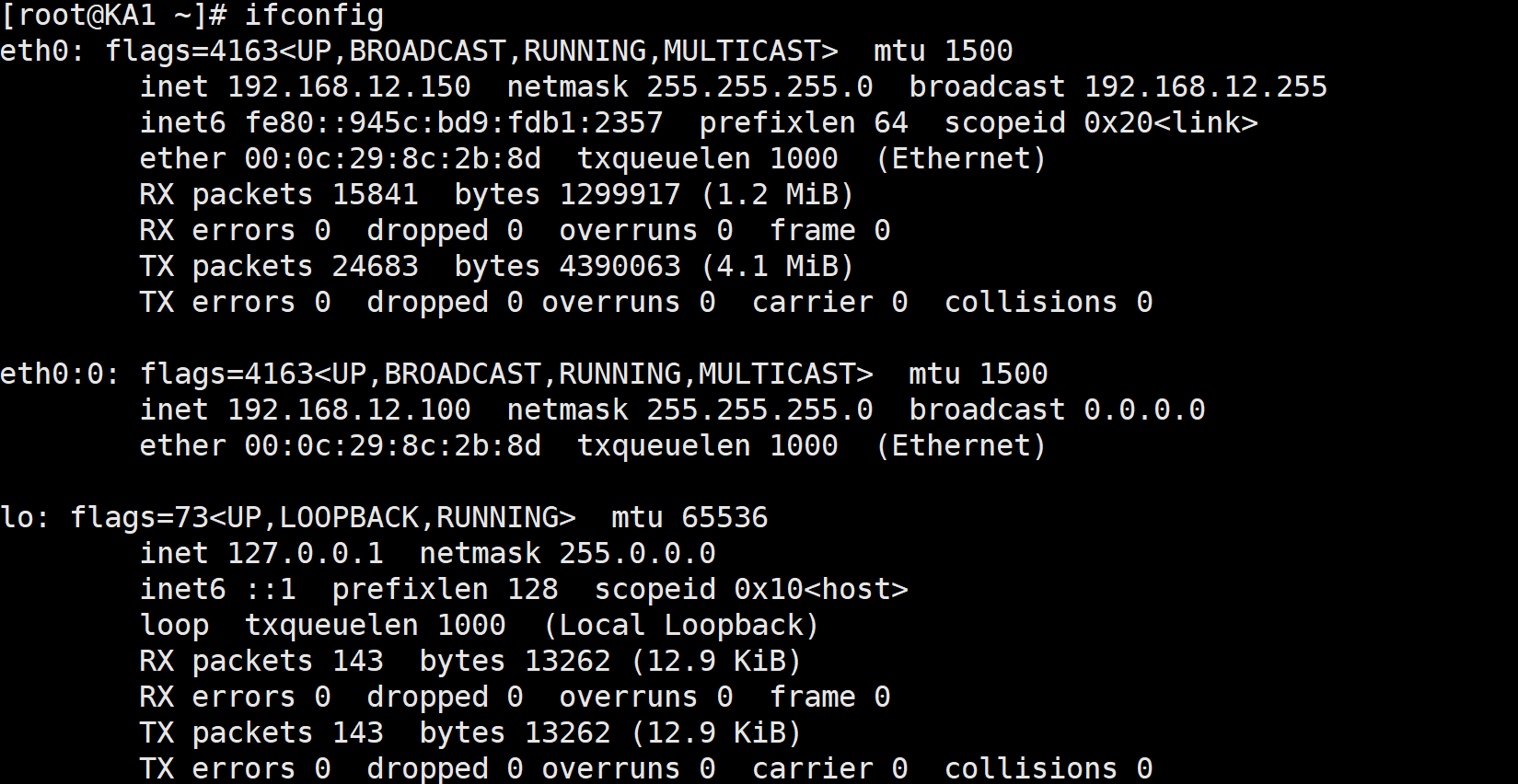

 启动keepalived

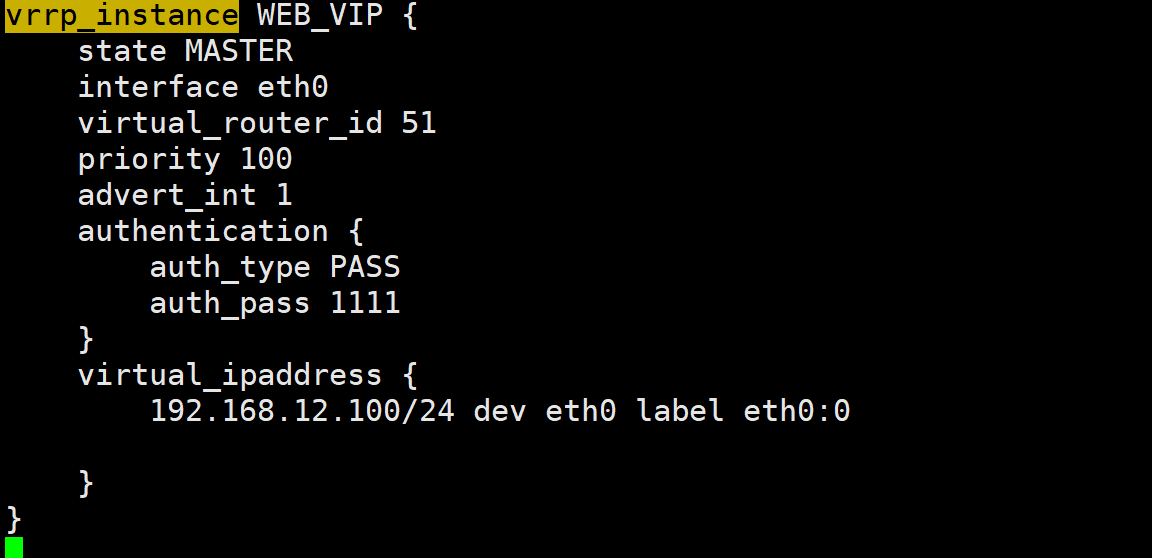

2.配置虚拟路由器

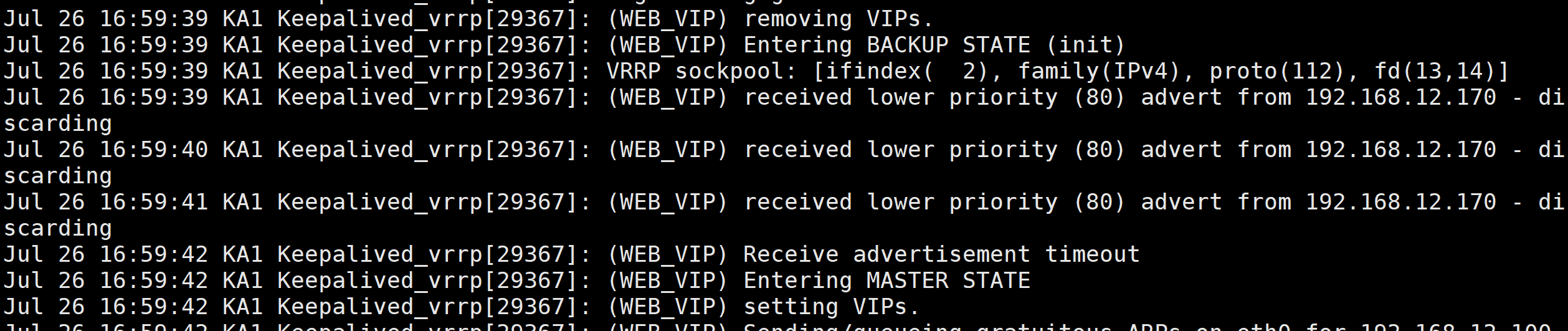

 3.启用keepalived日志功能

cat /var/log.messages

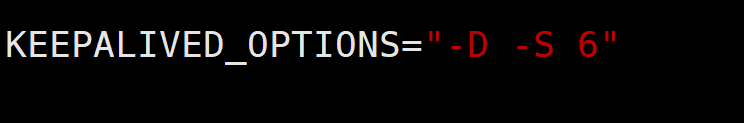

[root@KA1 ~]# vi /etc/sysconfig/keepalived

启用日志功能

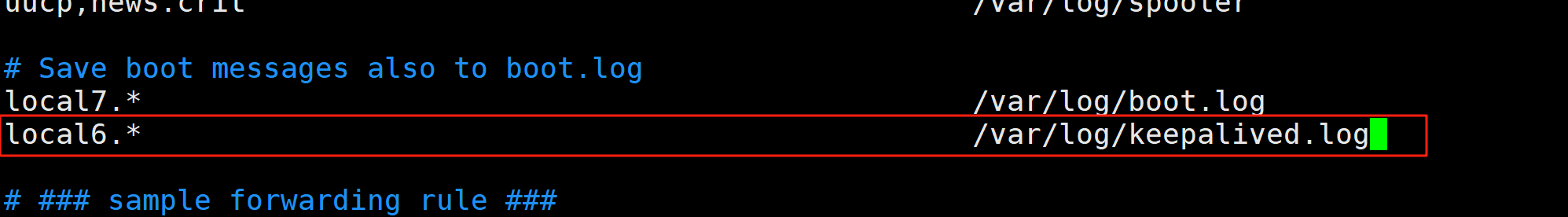

[root@KA1 ~]# vim /etc/rsyslog.conf

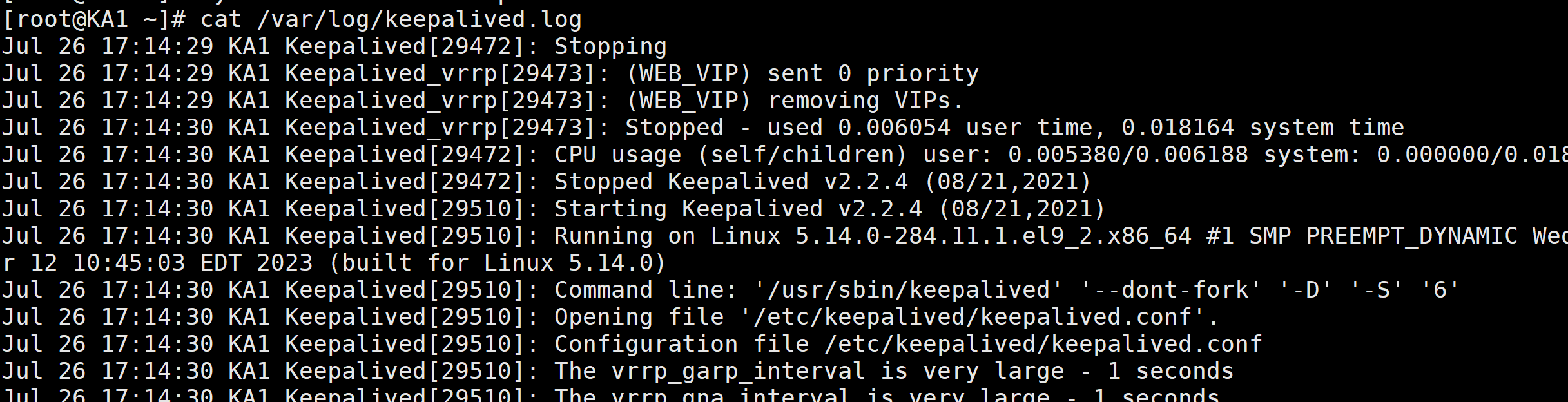

测试：cat /var/log/keepalived.log

4.实现独立子配置文件

当生产环境复杂时， /etc/keepalived/keepalived.conf 文件中内容过多，不易管理

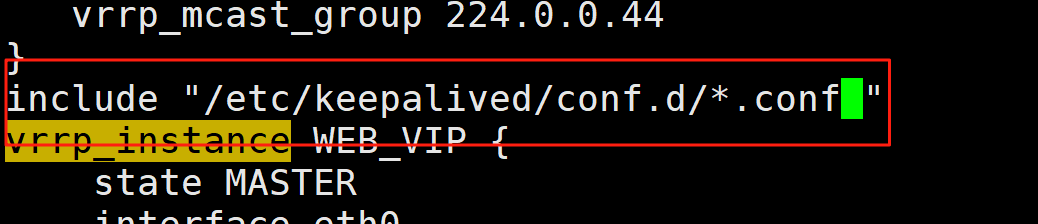

将不同集群的配置，比如：不同集群的VIP配置放在独立的子配置文件中利用include 指令可以实现包含子配置文件

格式：

复制对话1

[root@KA1 ~]# mkdir /etc/keepalived/conf.d -p

[root@KA1 ~]# sudo vim /etc/keepalived/conf.d/webvip.conf

这样就完成了独立子配置文件。

三.Keepalived 企业应用示例

3.1 实现master/slave的 Keepalived 单主架构

3.1.1 MASTER配置

前面已经做过，这个就不细写了。

[root@KA1 ~]# vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {

notification_email {

594233887@qq.com3.1.2 BACKUP配置

}

notification_email_from keepalived@KA1.timinglee.org

smtp_server 127.0.0.1

smtp_connect_timeout 30

router_id KA1.timinglee.org

vrrp_skip_check_adv_addr

#vrrp_strict #添加此选项无法访问vip，可以用nft list ruleset查看

vrrp_garp_interval 1

vrrp_gna_interval 1

vrrp_mcast_group4 224.0.0.18

}

vrrp_instance VI_1 {

state MASTER

interface eth0

virtual_router_id 20

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

virtual_ipaddress {

172.25.254.100/24 dev eth0 label eth0:0

}

}

#配置文件和master基本一致，只需修改三行

[root@KA2 ~]# vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {

notification_email {

594233887@qq.com

}

notification_email_from keepalived@timinglee.org

smtp_server 127.0.0.1

smtp_connect_timeout 30

router_id KA2.timinglee.org

vrrp_skip_check_adv_addr

#vrrp_strict

vrrp_garp_interval 1

vrrp_gna_interval 1

vrrp_mcast_group4 224.0.0.18

}

vrrp_instance VI_1 {

state BACKUP

interface eth0

virtual_router_id 20 #相同id管理同一个虚拟路由

priority 80 #低优先级

advert_int 1

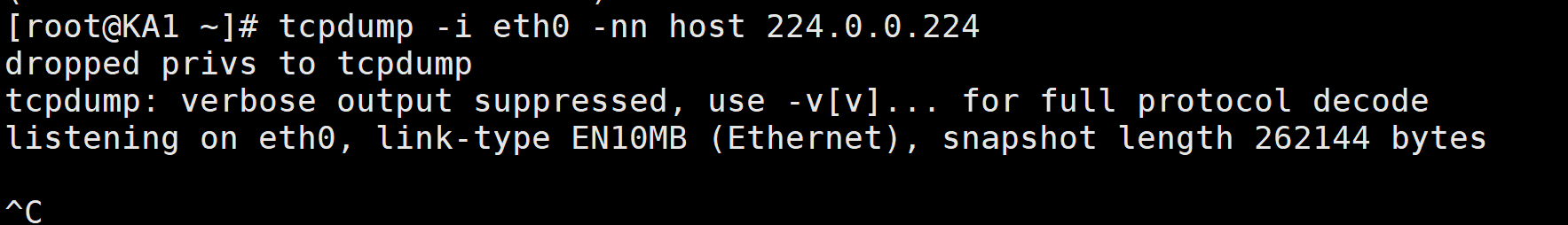

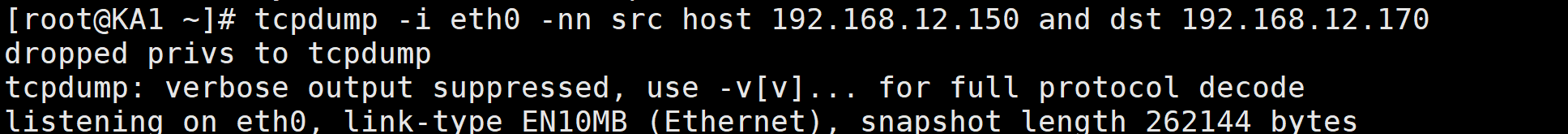

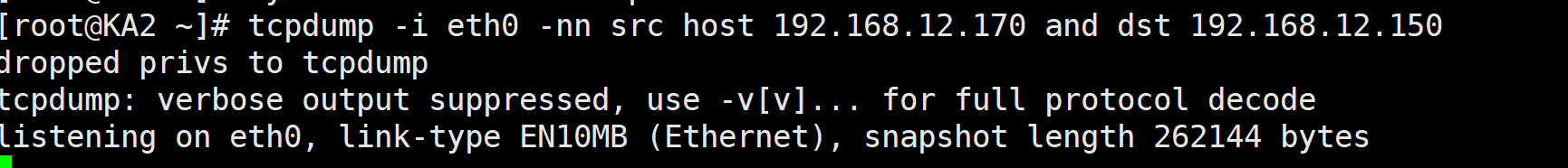

抓包观察

3.2 抢占模式和非抢占模式

3.2.1 非抢占模式 nopreempt

默认为抢占模式preempt，即当高优先级的主机恢复在线后，会抢占低先级的主机的master角色， 这样会使vip在KA主机中来回漂移，造成网络抖动，

建议设置为非抢占模式 nopreempt ，即高优先级主机恢复后，并不会抢占低优先级主机的master角色非抢占模块下,如果原主机down机, VIP迁移至的新主机, 后续也发生down时,仍会将VIP迁移回原主机

注意：要关闭 VIP抢占，必须将各 keepalived 服务器state配置为BACKUP

ka1和ka2上：

3.2.2 抢占延迟模式 preempt_delay

抢占延迟模式，即优先级高的主机恢复后，不会立即抢回VIP，而是延迟一段时间（默认300s）再抢回VIP

preempt_delay # #指定抢占延迟时间为#s，默认延迟300s

注意：需要各keepalived服务器state为BACKUP,并且不要启用 vrrp_strict

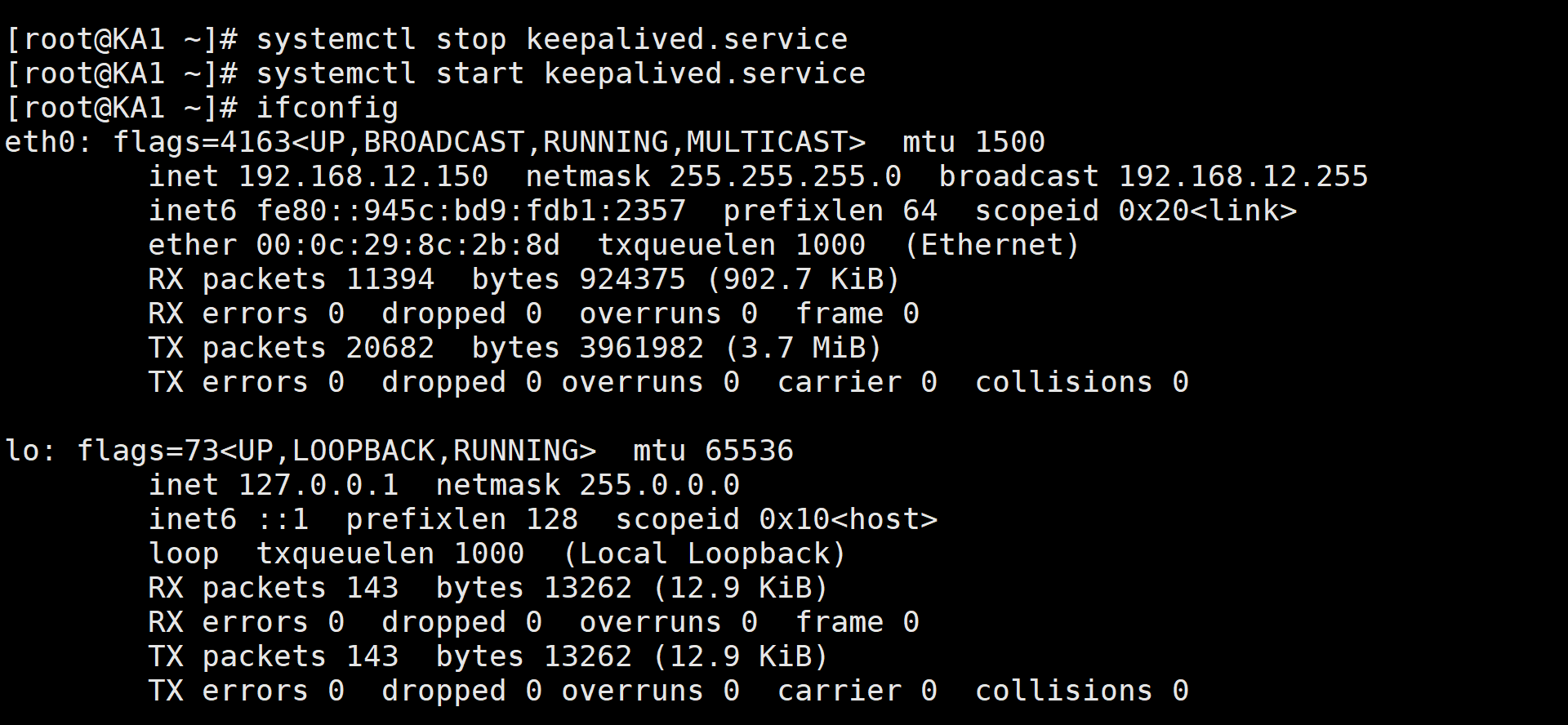

 关掉并迅速启动服务

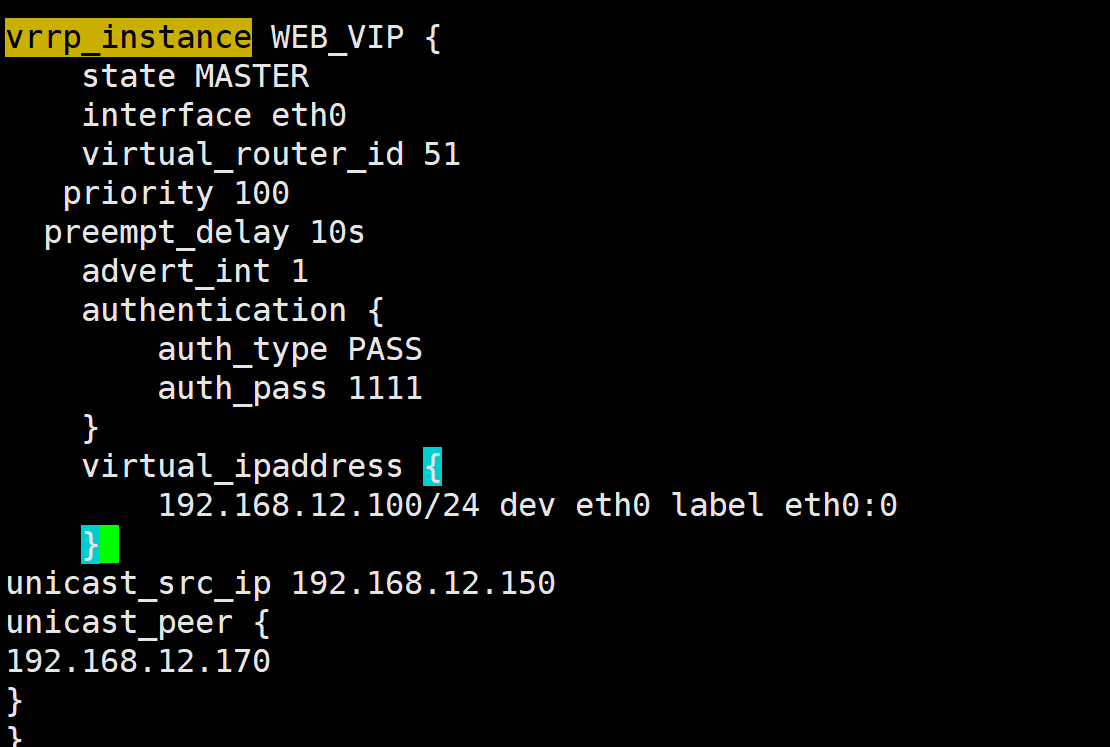

3.3 VIP单播配置

默认keepalived主机之间利用多播相互通告消息，会造成网络拥塞，可以替换成单播，减少网络流量

注意：启用 vrrp_strict 时，不能启用单播

ka1和2都按照这个原理配置

[root@KA2 ~]# vi /etc/keepalived/keepalived.conf

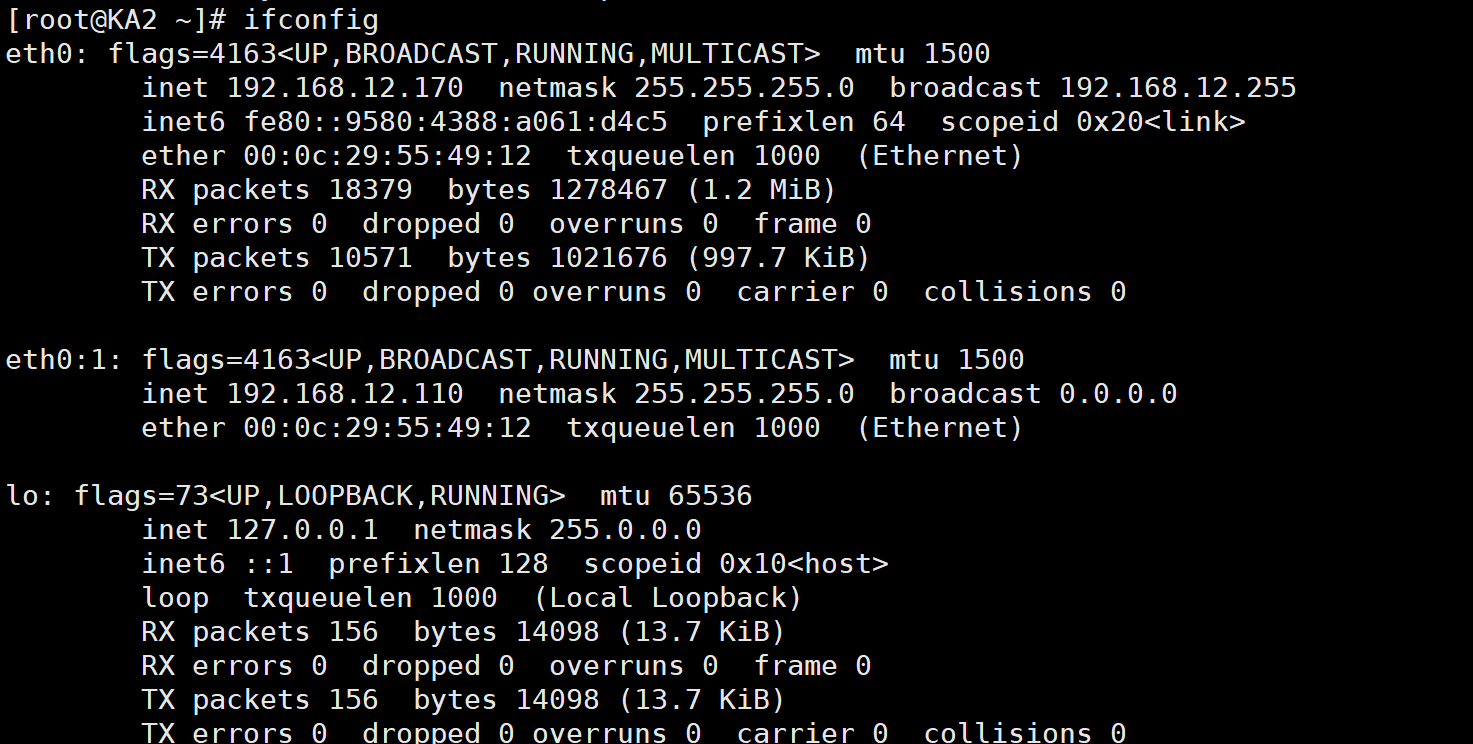

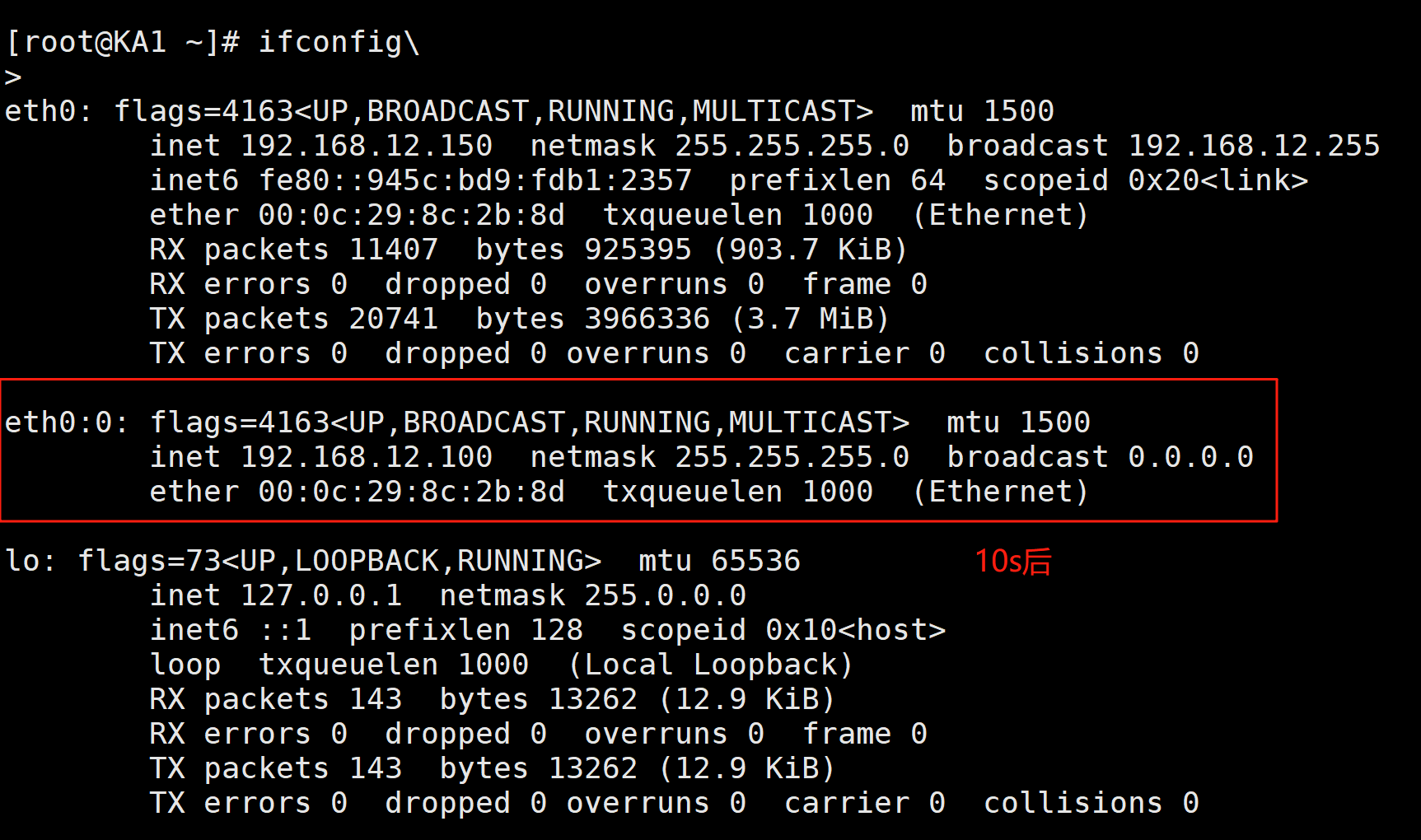

测试：

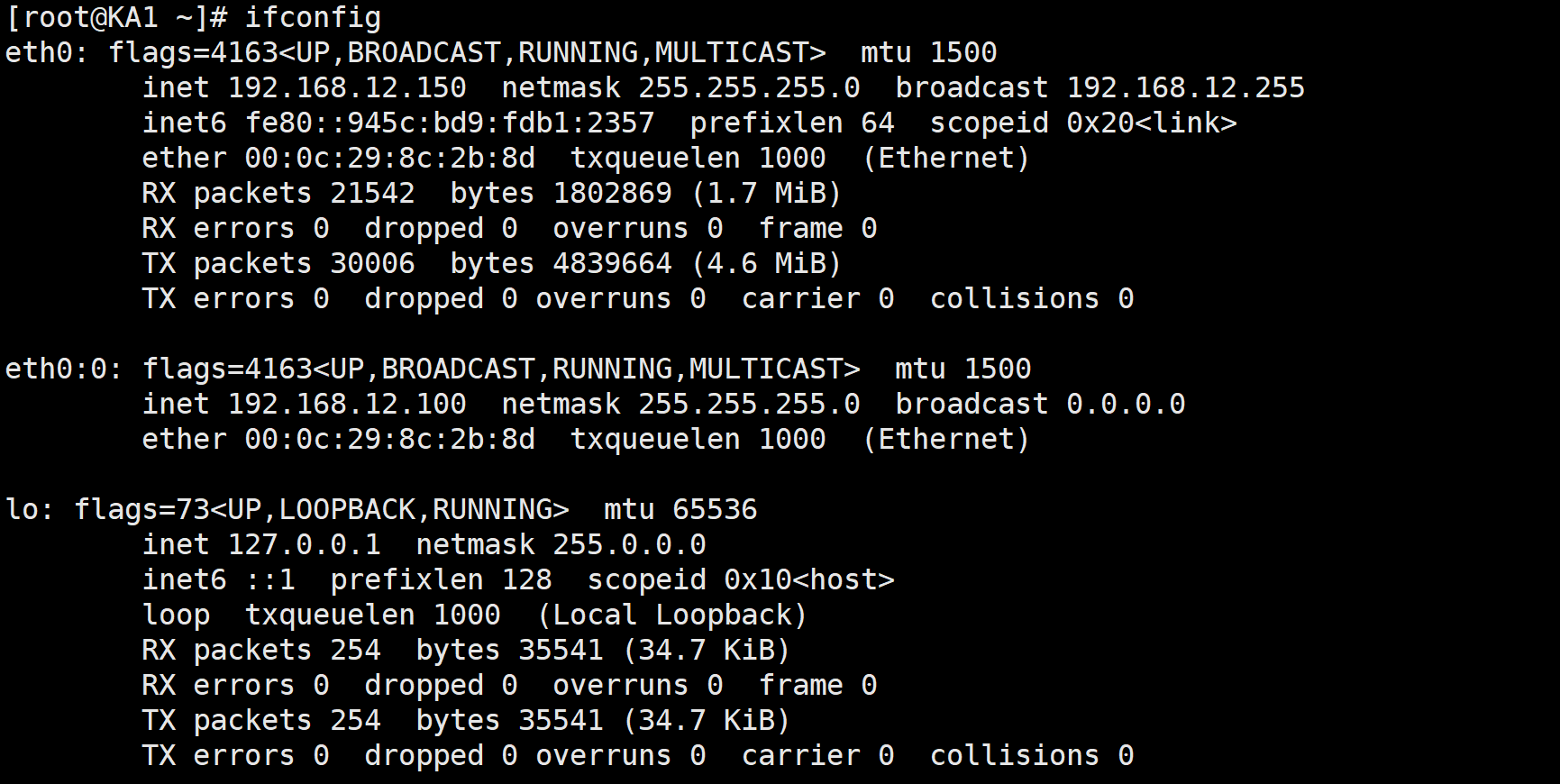

ka1

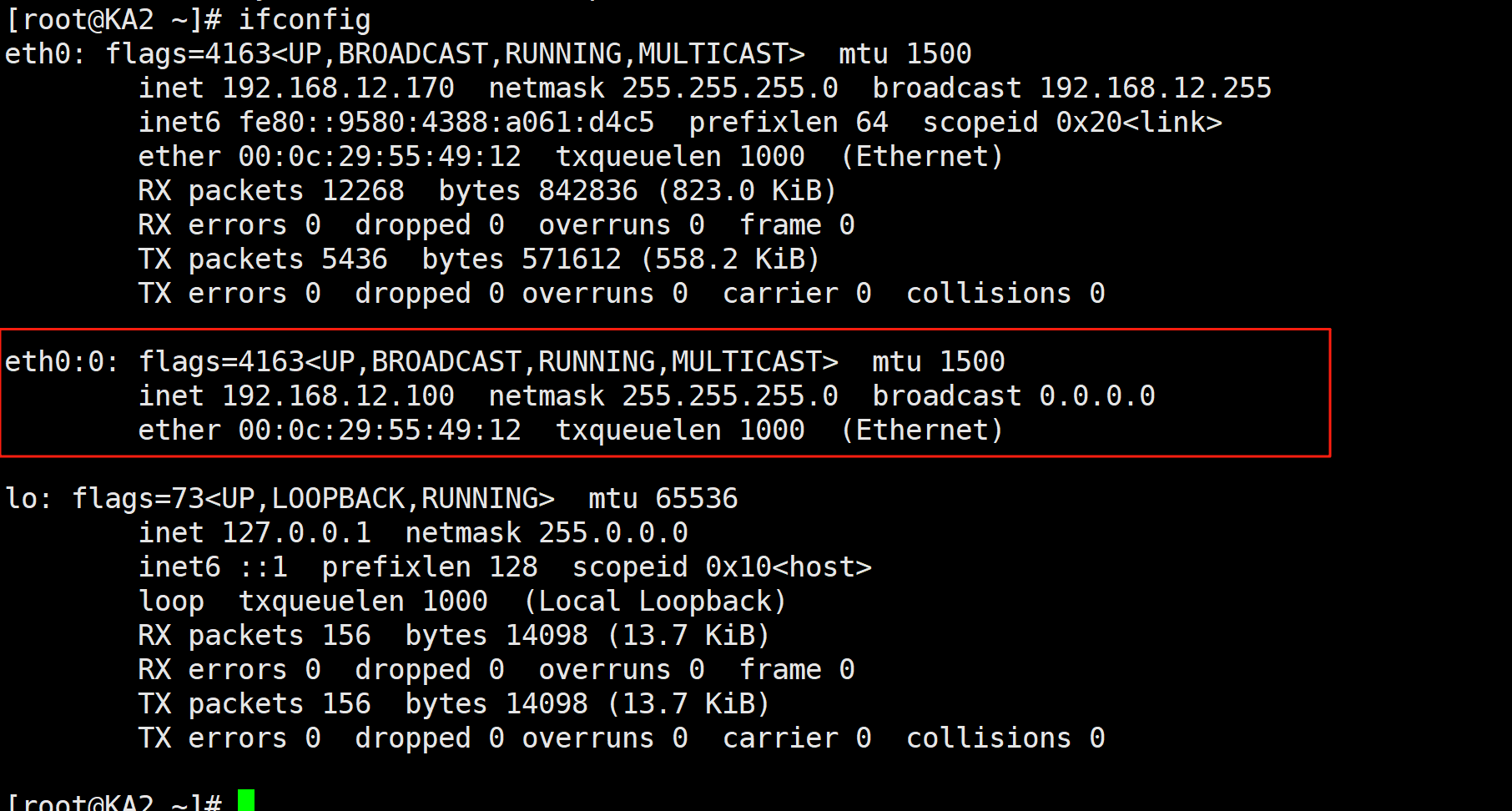

ka2

抢占模式：ka1停止ka2就进行，ka2停止就回到ka1这边，那边优先级高先从那边开始，电脑卡顿，就不展示了。

3.4 Keepalived 通知脚本配置

当keepalived的状态变化时，可以自动触发脚本的执行，比如：发邮件通知用户

默认以用户keepalived_script身份执行脚本

如果此用户不存在，以root执行脚本可以用下面指令指定脚本执行用户的身份

当前节点成为主节点时触发的脚本

notify_master <STRING>|<QUOTED-STRING>

当前节点转为备节点时触发的脚本

notify_backup <STRING>|<QUOTED-STRING>

当前节点转为“失败”状态时触发的脚本

notify_fault <STRING>|<QUOTED-STRING>

3.4.2 脚本的调用方法

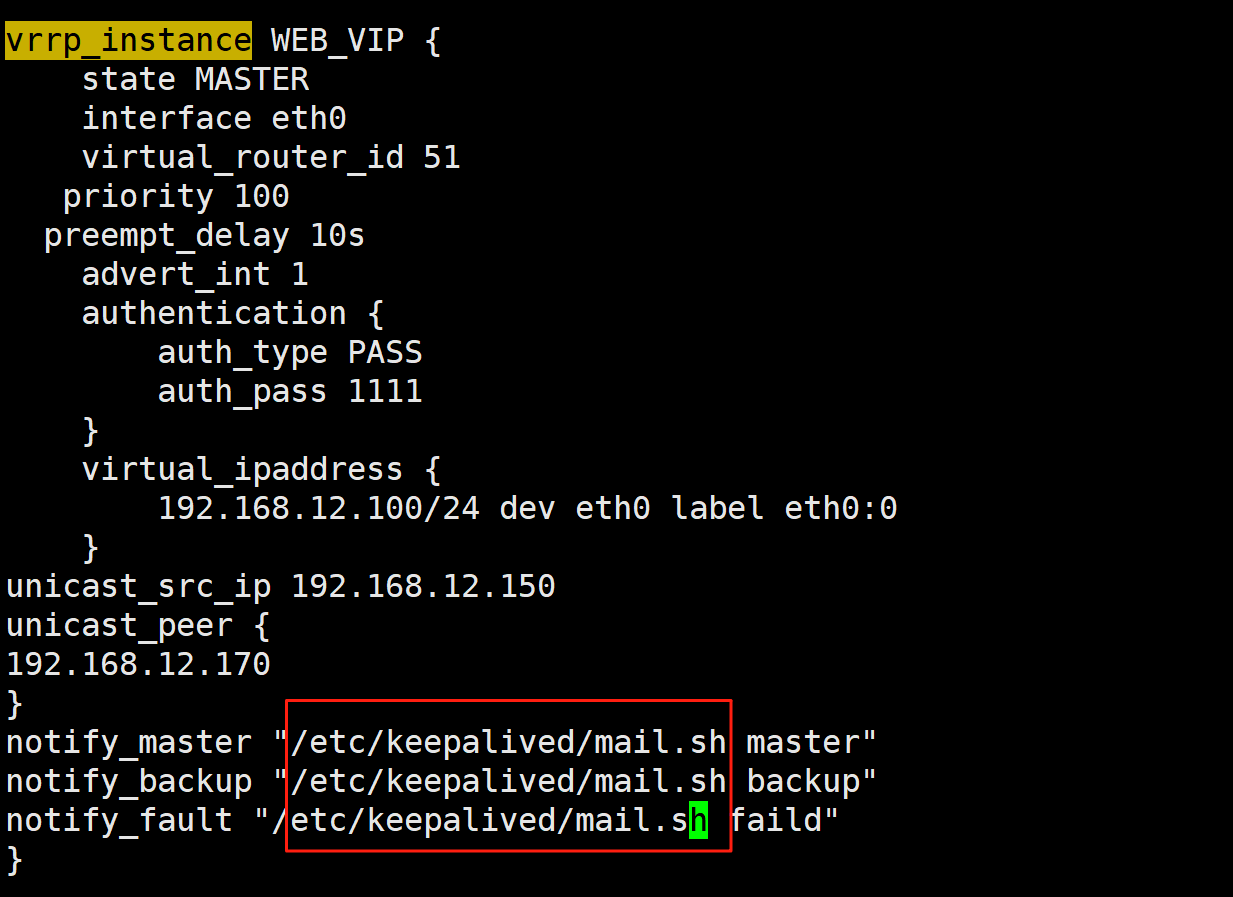

在 vrrp_instance VI_1 语句块的末尾加下面行

notify_master "/etc/keepalived/notify.sh master"

notify_backup "/etc/keepalived/notify.sh backup"

notify_fault "/etc/keepalived/notify.sh fault”

3.4.3 创建通知脚本

[root@KA1 ~]# vim /etc/keepalived/mail.sh

#!/bin/bash

mail_dest='594233887@qq.com'

mail_send()

{

mail_subj="$HOSTNAME to be $1 vip 转移"

mail_mess="`date +%F\ %T`: vrrp 转移,$HOSTNAME 变为 $1"

echo "$mail_mess" | mail -s "$mail_subj" $mail_dest

}

case $1 in

master)

mail_send master

;;

backup)

mail_send backup

;;

fault)

mail_send fault

;;

*)

exit 1

;;

esac

#!/bin/bash
rm -fr /mnt/{master,backup,faild}
case $1 in
master)
echo master > /mnt/master
;;
backup)
echo backup > /mnt/backup
;;
faild)
echo faild > /mnt/faild
esac

/mnt/test.sh 必须存在且 可执行，否则 Keepalived 会不断报警。

sudo chmod +x /mnt/test.sh

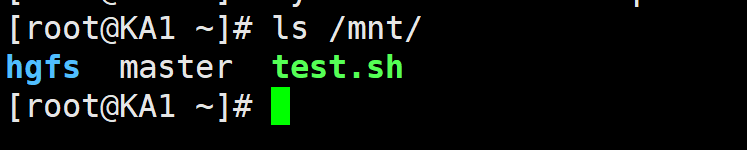

测试：

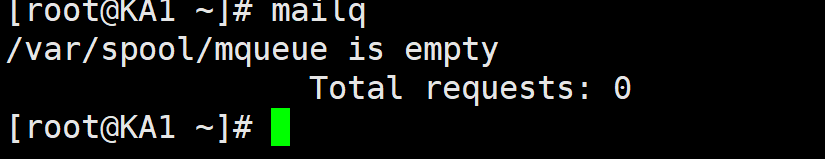

3.4.4 邮件配置

安装邮件发送工具

[root@KA1 ~]# dnf install s-nail sendmail -y

[root@KA1 ~]# systemctl enable --now sendmail.service

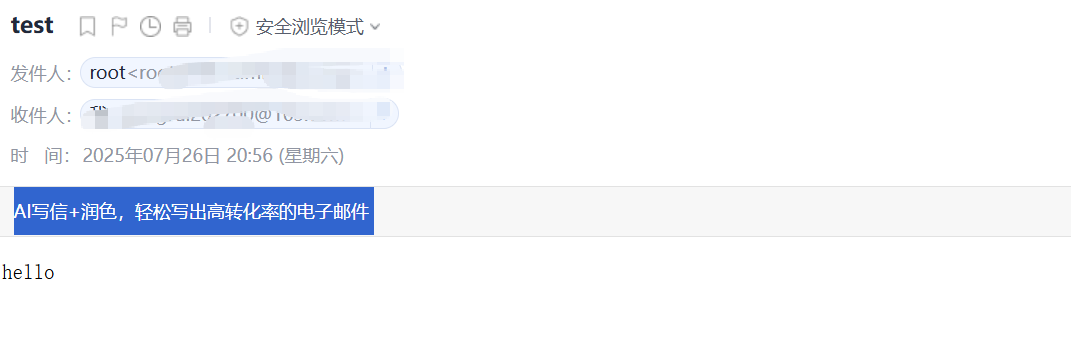

[root@KA1 ~]# echo hello | mailx -s test xxxxx@163.com

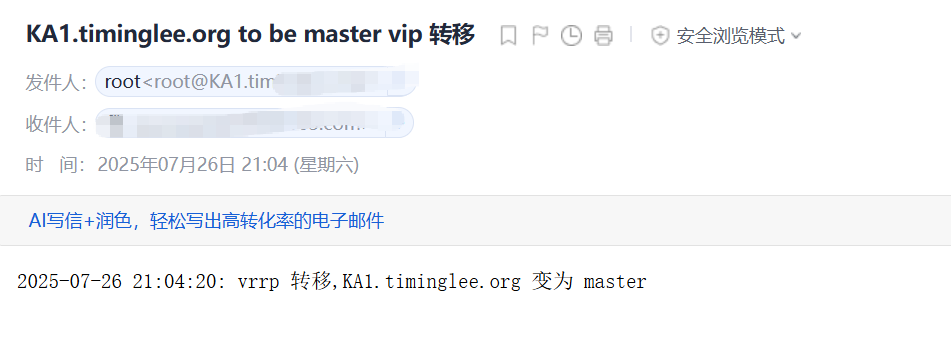

3.4.5 实战案例：实现 Keepalived 状态切换的通知脚本

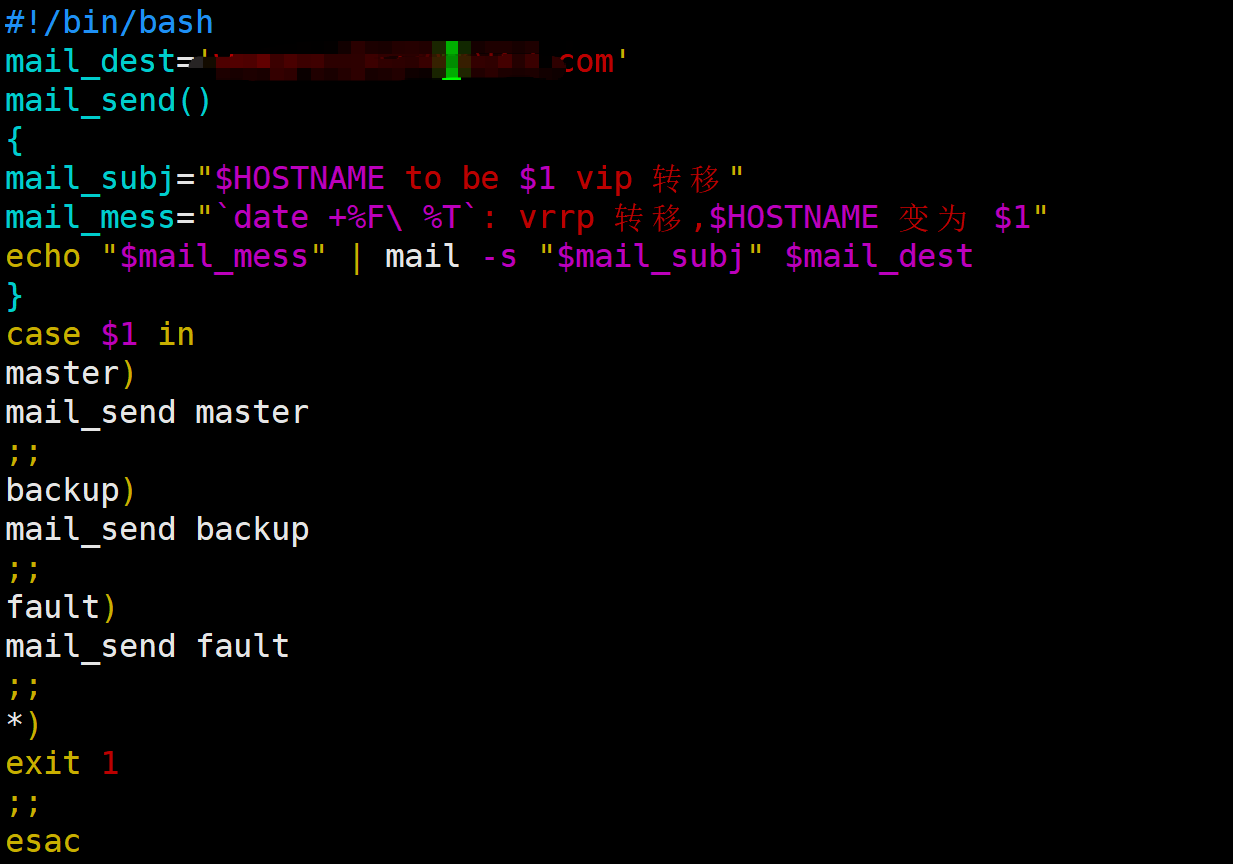

编写脚本：

#!/bin/bash
mail_dest='xxxx@163.com'
mail_send()
{
mail_subj="$HOSTNAME to be $1 vip 转移"
mail_mess="`date +%F\ %T`: vrrp 转移,$HOSTNAME 变为 $1"
echo "$mail_mess" | mail -s "$mail_subj" $mail_dest
}
case $1 in
master)
mail_send master
;;
backup)
mail_send backup
;;
fault)
mail_send fault
;;
*)
exit 1
;;
esac
~

[root@KA1 ~]# vim /etc/keepalived/keepalived.conf

[root@KA1 ~]# systemctl restart keepalived.service

3.5 实现 master/master 的 Keepalived 双主架构

3.6 实现IPVS的高可用性

3.6.1 IPVS相关配置

1.虚拟服务器配置结构

2.virtual server （虚拟服务器）的定义格式

virtual_server IP port #定义虚拟主机IP地址及其端口

virtual_server fwmark int #ipvs的防火墙打标，实现基于防火墙的负载均衡集群

virtual_server group string #使用虚拟服务器组

3.虚拟服务器配置

virtual_server IP port { #VIP和PORT

delay_loop <INT> #检查后端服务器的时间间隔

lb_algo rr|wrr|lc|wlc|lblc|sh|dh #定义调度方法

lb_kind NAT|DR|TUN #集群的类型,注意要大写

persistence_timeout <INT> #持久连接时长

protocol TCP|UDP|SCTP #指定服务协议,一般为TCP

sorry_server <IPADDR> <PORT> #所有RS故障时，备用服务器地址

real_server <IPADDR> <PORT> { #RS的IP和PORT

weight <INT> #RS权重

notify_up <STRING>|<QUOTED-STRING> #RS上线通知脚本

notify_down <STRING>|<QUOTED-STRING> #RS下线通知脚本

HTTP_GET|SSL_GET|TCP_CHECK|SMTP_CHECK|MISC_CHECK { ... } #定义当前主机健康状

态检测方法

}

}

注意:括号必须分行写,两个括号写在同一行,如: }} 会出错

4.应用层监测

应用层检测：HTTP_GET|SSL_GET

HTTP_GET|SSL_GET {

url {

path <URL_PATH> #定义要监控的URL

status_code <INT> #判断上述检测机制为健康状态的响应码，一般为 200

}

connect_timeout <INTEGER> #客户端请求的超时时长, 相当于haproxy的timeout server

nb_get_retry <INT> #重试次数

delay_before_retry <INT> #重试之前的延迟时长

connect_ip <IP ADDRESS> #向当前RS哪个IP地址发起健康状态检测请求

connect_port <PORT> #向当前RS的哪个PORT发起健康状态检测请求

bindto <IP ADDRESS> #向当前RS发出健康状态检测请求时使用的源地址

bind_port <PORT> #向当前RS发出健康状态检测请求时使用的源端口

}

5.TCP监测

传输层检测：TCP_CHECK

TCP_CHECK {

connect_ip <IP ADDRESS> #向当前RS的哪个IP地址发起健康状态检测请求

connect_port <PORT> #向当前RS的哪个PORT发起健康状态检测请求

bindto <IP ADDRESS> #发出健康状态检测请求时使用的源地址

bind_port <PORT> #发出健康状态检测请求时使用的源端口

connect_timeout <INTEGER> #客户端请求的超时时长

#等于haproxy的timeout server

}

3.6.2 实战案例

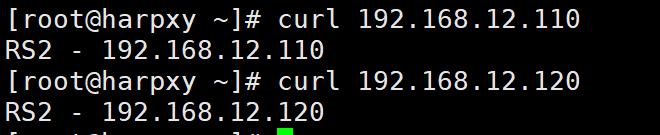

准备web服务器并使用脚本绑定VIP至web服务器lo网卡

rs1和rs2安装

[root@KA2 ~]# dnf install ipvsadm-1.31-6.el9.x86_64 -y

ka1和2上配置

virtual_server 192.168.12.100 80 {
delay_loop 6
lb_algo rr
lb_kind DR
protocol TCP

    real_server 192.168.12.110 80 {
weight 1
HTTP_GET {
url {
path /
status_code 200
}
connect_timeout 2
retry 3
delay_before_retry 3
}
}

    real_server 192.168.12.120 80 {
weight 1
TCP_CHECK {
connect_timeout 2
retry 3
delay_before_retry 3
connect_port 80
}
}
}

for i in {1..6}; do curl 192.168.12.100; done

以上就是ipvs的高可用！

3.7 实现其它应用的高可用性 VRRP Script

3.7.1 VRRP Script 配置

分两步实现：

定义脚本

vrrp_script：自定义资源监控脚本，vrrp实例根据脚本返回值，公共定义，可被多个实例调用，定

义在vrrp实例之外的独立配置块，一般放在global_defs设置块之后。

通常此脚本用于监控指定应用的状态。一旦发现应用的状态异常，则触发对MASTER节点的权重减至低于SLAVE节点，从而实现 VIP 切换到 SLAVE 节点

vrrp_script <SCRIPT_NAME> {

script <STRING>|<QUOTED-STRING> #此脚本返回值为非0时，会触发下面OPTIONS执行

OPTIONS

}

调用脚本

track_script：调用vrrp_script定义的脚本去监控资源，定义在VRRP实例之内，调用事先定义的

vrrp_script

track_script {

SCRIPT_NAME_1

SCRIPT_NAME_2

}

1.定义 VRRP script

vrrp_script <SCRIPT_NAME> { #定义一个检测脚本，在global_defs 之外配置

script <STRING>|<QUOTED-STRING> #shell命令或脚本路径

interval <INTEGER> #间隔时间，单位为秒，默认1秒

timeout <INTEGER> #超时时间

weight <INTEGER:-254..254> #默认为0,如果设置此值为负数，

#当上面脚本返回值为非0时

#会将此值与本节点权重相加可以降低本节点权重，

#即表示fall.

#如果是正数，当脚本返回值为0，

#会将此值与本节点权重相加可以提高本节点权重

#即表示 rise.通常使用负值

fall <INTEGER> #执行脚本连续几次都失败,则转换为失败，建议设为2以上

rise <INTEGER> #执行脚本连续几次都成功，把服务器从失败标记为成功

user USERNAME [GROUPNAME] #执行监测脚本的用户或组

init_fail #设置默认标记为失败状态，监测成功之后再转换为成功状态

}

2.调用 VRRP script

vrrp_instance test {

... ...

track_script {

check_down

}

}

3.7.2实战案例：利用脚本实现主从角色切换

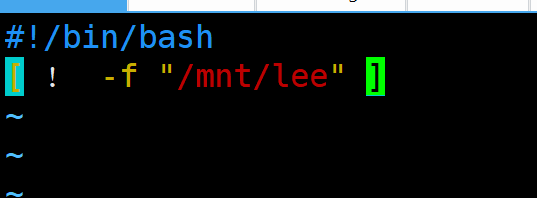

# vim /mnt/check_lee.sh

#!/bin/bash

[ ！ -f "/mnt/lee" ]

chmod +x /mnt/check_lee.sh

vim /etc/keepalived/keepalived.conf

脚本：

vrrp_script check_lee {
script "/mnt/check_lee.sh"
interval 1
weight -30
fall 2
rise 2
timeout 2
}
vrrp_instance web {
state MASTER
interface ens33
virtual_router_id 50
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.100 dev ens33 label ens33:0
}
track_script {
check_lee
}
}

touch /mnt/lee

 tail -f /var/log/messages

3.7.3 实战案例：实现HAProxy高可用

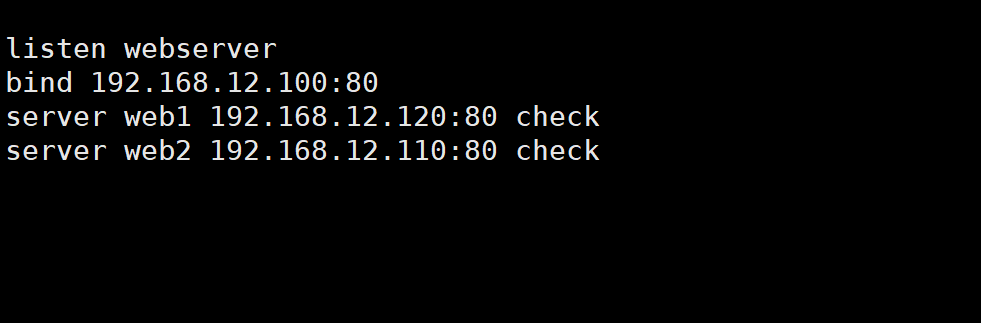

在ka1和ka2先实现haproxy的配置

listen webserver
bind 192.168.12.100:80
server web1 192.168.12.120:80 check
server web2 192.168.12.110:80 check

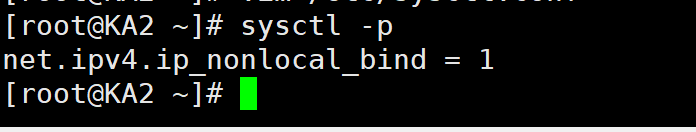

在两个ka1和ka2两个节点启用内核参数

vim /etc/sysctl.conf

net.ipv4.ip_nonlocal_bind = 1

sysctl -p

在ka1中编写检测脚本

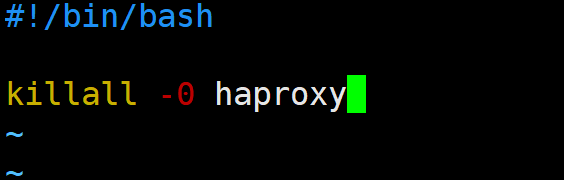

vim /etc/keepalived/scripts/haproxy.sh

#!/bin/bash

killall -0 haproxy

 chmod +X /etc/keepalived/scripts/haproxy.sh

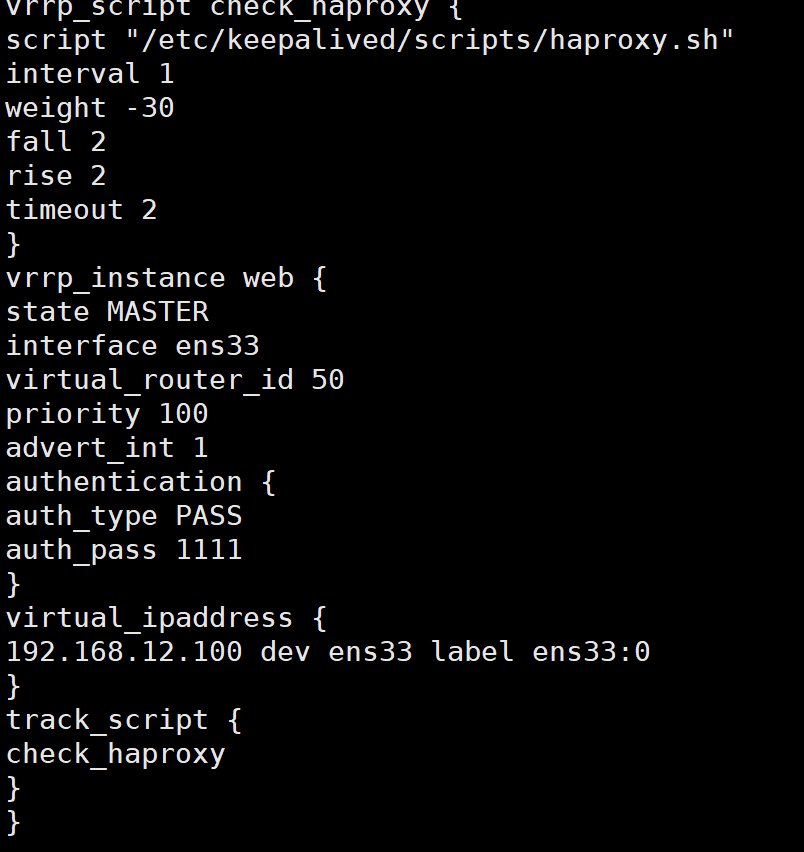

在ka1中配置keepalived

vrrp_script check_haproxy {

script "/etc/keepalived/scripts/haproxy.sh"

interval 1

weight -30

fall 2

rise 2

timeout 2

}

vrrp_instance web {

state MASTER

interface ens33

virtual_router_id 50

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

virtual_ipaddress {

192.168.12.100 dev ens33 label ens33:0

}

track_script {

check_haproxy

}

}

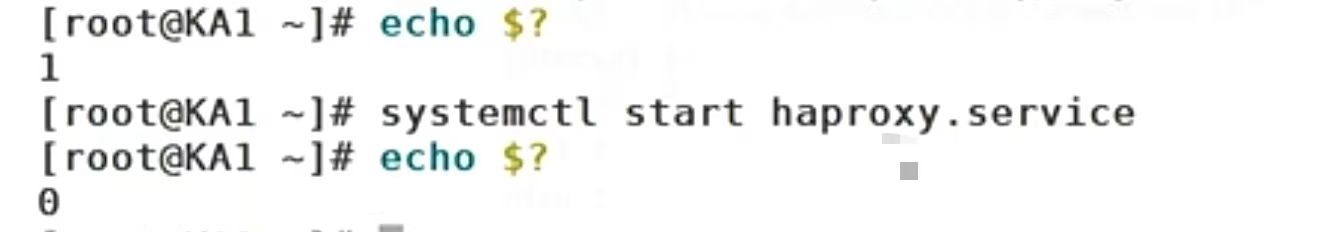

测试

systemctl stop haproxy.service

成功！

以上就是对高可用集群KEEPALIVED的详细部署！！

四.注意事项

Keepalived 高可用集群在生产落地时，有 8 条「踩坑率最高」的注意事项，务必提前规避：

以上就是高可用集群KEEPALIVED的详细部署！
