为什么外设配置对机器人研究如此重要？

在当今机器人技术飞速发展的时代，高校学生研究团队正成为创新的重要力量。无论是参加机器人竞赛、开展毕业设计，还是进行学术研究，正确配置和使用外设设备都是成功的关键。尤其学生组装一个服务机器人，它需要在家中自由行走，避开家具和宠物，还能识别你的手势指令。这个看似神奇的能力，其实来自于一系列神奇的外设传感器：激光雷达、IMU和深度相机。就像人类需要眼睛、耳朵和小脑来保持平衡和感知环境一样，机器人也需要这些"感官"来理解周围世界。

作为一名高校学生，你可能正在参与机器人或自动驾驶相关的研究项目。本文将带你深入了解这些关键外设的工作原理、配置方法和应用场景，让你能够为自己的项目选择合适的传感器并快速上手使用。

一、 激光雷达：机器人的"智慧之眼"

1、什么是激光雷达？

激光雷达（LiDAR，Light Detection and Ranging）是一种通过激光束来探测和测距的先进技术。它就像是机器人的"眼睛"，能够帮助机器人"看见"周围环境并测量距离。

 LDS-50C-C30E激光雷达,采用TOF(Time of Fight)飞行时间测距技术,根据激光飞行时间来测量距离。在40m的有效探测距离内测距精度可达到±25mm，测距精度不会随距离变化而变化。同时具备自主研发的360度扫描，运行可靠。

关键技术解析：TOF（Time of Flight）飞行时间测距技术

TOF是激光雷达的核心技术原理，它的工作方式非常有趣：设备发射一束激光，当激光遇到物体后会反射回来，设备通过计算激光从发射到返回的时间差，再乘以光速，就能精确计算出距离。这些特性使得它非常适合用于机器人导航、环境建模、避障等应用场景。

硬件连接与配置

物理连接：使用网线将激光雷达的以太网口与Jetson Nano开发板相连。

网络配置：为了让Jetson Nano能够与雷达通信，需要将两者设置在同一个局域网内。通过以下命令为Jetson Nano的网卡配置IP地址：

bash

sudo ip addr add 192.168.158.200/24 dev eth0

这里的eth0是网卡名称，根据实际设备可能会有所不同。该命令为网卡分配了一个静态IP地址192.168.158.200，并设置子网掩码为24位（即255.255.255.0）。

# 给网络接口添加IP地址sudo ip addr add 192.168.158.200/24 dev <网卡名称>sudo ip addr add 192.168.158.200/24 dev eth0

2、 查看雷达点云

点云是什么？点云是激光雷达扫描后生成的一组数据点，这些点在三维空间中表示被探测物体的表面形状。就像用无数个小点描绘出周围环境的"轮廓图"。

#启动雷达驱动roslaunch bluesea2 udp_lidar.launch#打开rviz查看点云数据rviz -d /home/plan/AutoTrack-IR-DR200/src/drivers/bluesea2/rviz/demo.rviz

成功配置后，你将在屏幕上看到类似下图的点云效果，它直观地展示了雷达扫描到的环境信息：

二、 机器人IMU：感知姿态与运动的"内耳"

1 、IMU是什么？为什么机器人需要它？

IMU（Inertial Measurement Unit，惯性测量单元）是测量物体三轴姿态角和加速度的装置。它就像是机器人的"内耳"，帮助机器人感知自身的运动状态和方位。

人类的内耳帮助我们保持平衡，知道自己是站着、坐着还是倒立。同样，IMU让机器人知道自己的姿态、加速度和旋转速度。

3、 下载和编译驱动

步骤1：下载源码

# 进入工作空间cd ~/catkin_ws# 克隆仓库到src目录git clone --recursive https://github.com/ElettraSciComp/witmotion_IMU_ros.git src/witmotion_ros

步骤2：编译驱动

# 编译特定包catkin_make --pkg witmotion_ros# 重新加载环境

4、 运行和测试IMU数据

步骤1：启动IMU驱动

# 确保环境变量已加载source ~/catkin_ws/devel/setup.bash

# 启动IMU驱动

roslaunch witmotion_ros witmotion.launch

# 查看IMU数据（新开终端）

rostopic echo /imu/data

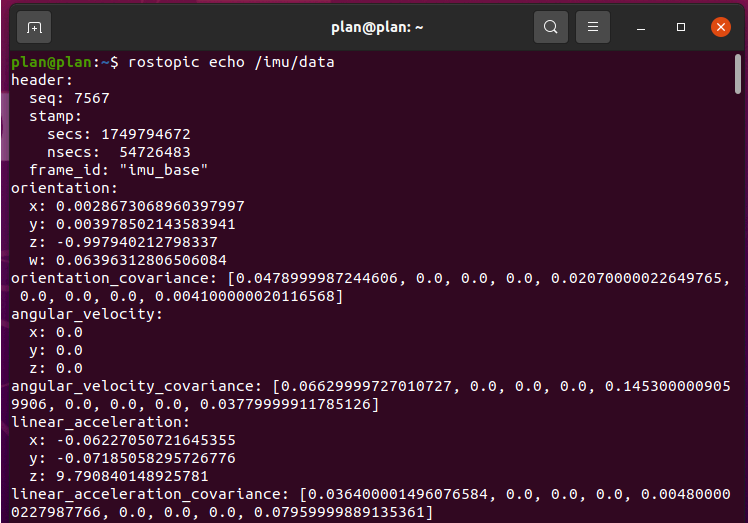

成功运行后，你将看到实时输出的IMU数据，包括方向、加速度和角速度等信息：

三、深度相机：三维感知的"立体视觉"

1、 深度相机原理介绍

深度相机是一种能够获取场景中每个点距离信息的相机，它不仅能够捕获普通的彩色图像（RGB图像），还能同时获取每个像素点的距离信息，形成"深度图"。

双目深度相机采用双目结构光技术，它模拟了人类双眼的立体视觉原理：通过两个摄像头（像人的两只眼睛）从不同角度拍摄图像信息同一场景，并通过比较两幅图像的差异，计算每个点的距离信息，结构光投射特定图案到场景中，进一步提高了计算精度

2、安装驱动依赖

深度相机需要较多的软件依赖库支持：

sudo apt install libgflags-dev ros-melodic-image-geometry ros-melodic-camera-info-manager \    ros-melodic-image-transport-plugins ros-melodic-compressed-image-transport \    ros-melodic-image-transport ros-melodic-image-publisher libgoogle-glog-dev libusb-1.0-0-dev libeigen3-dev \    ros-melodic-diagnostic-updater ros-melodic-diagnostic-msgs \    libdw-dev

安装 udev 规则

cd ~/catkin_wssource ./devel/setup.bashroscd orbbec_camerasudo bash ./scripts/install_udev_rules.sh

 启动相机

启动相机并显示RGB图像与深度图像

终端一：

source ./devel/setup.bashroslaunch orbbec_camera dabai_dcw.launch

终端二：

source ./devel/setup.bashrviz

在Rviz中，可以通过添加By topic选项，选择/camera/color/image_raw话题来查看实时RGB图像，选择/camera/depth/image_raw话题来查看深度图像。深度图像通常以灰度图形式显示，颜色越亮表示距离越近，越暗表示距离越远。

在实际机器人项目中，我们通常需要同时使用多种传感器：激光雷达提供远距离环境地图、IMU提供机器人自身姿态信息、深度相机提供近距离精细物体识别，最后通过ROS框架，我们可以将这些设备的数据融合在一起，构建更加完整的环境感知系统。
