活动图的作用，与用例图类似，也是帮助我们捕获用户的需求。

活动图主要是用来描述用户的业务流程，如果能把用户的这个业务流程描述的很清楚的话，就可以帮助我们做用例分析。

1 活动图定义

活动图描述了在一个过程中，顺序的/并行的活动及其之间的关系。

活动图是定点和弧的集合，包括：

• 活动节点：活动图的一个个步骤
• 动作：活动节点的具体操作
• 流：连接活动节点的箭头
• 对象值：对象所包含的具体值
• 注释：解释说明
• 约束：流程的一些限制条件

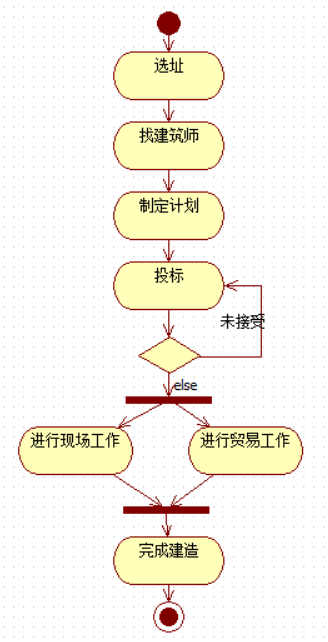

如下活动图，是一个建造房子的过程，首先是选址，然后找建筑师，制定计划，投标，投标不中就继续投，然后有一些工作需要同步完成，则使用同步棒（粗横线）表示，最后建造完成。

活动图与流程图的区别：

• 活动图面向对象，流程图是面向过程
• 活动图可以表示并发活动的情形，而流程图不行
• 流程图着重描述处理过程，主要控制结构是顺序、分支和循环

2 活动图的基本建模元素

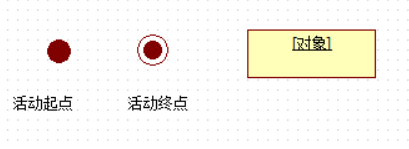

2.1 或动图的开始、结束、对象

• 开始节点：实心黑色圆点
• 终止节点：子流程的结束
• 对象：

2.2 活动节点

一个活动节点是一个过程中进行的非原子的执行单元

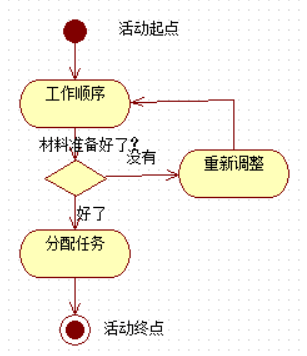

2.3 分支

一个分支可以有一个进入流和多个离去流

2.4 分岔和汇合

• 分岔：把一个单独的控制流分成两个或多个并发的控制流
• 会合：两个或多个并发的控制流的同步发生
• 同步棒：表示上述的分岔和会合的关系，可以是水平或垂直的粗线条

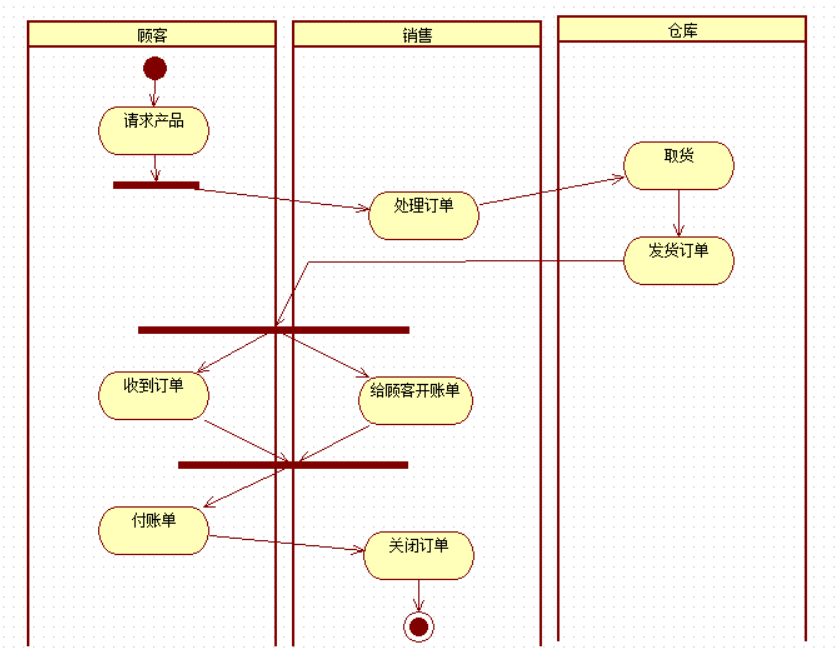

3 泳道

将一个活动图中的活动进行分组，每一组表示一个特定的类别，完成特定的组内活动。这个组就被称为泳道。

4 总结

本篇介绍了UML中的活动图，包括活动图的定义，活动图的基本建模元素，泳道图等。
