【硬件-笔试面试题】硬件/电子工程师，笔试面试题-13，（知识点：DC-DC电源，相位裕度，增益裕度）
这是一道大疆笔试题
1、题目
在 DC - DC 电源的环路分析中，通过环路分析仪得到波特图后，最关注的两个裕度参数是什么
2、解答
本题主要考查 DC - DC 电源环路分析中波特图相关的裕度参数知识。
在 DC - DC 电源的环路分析中，通过环路分析仪得到波特图后，最关注的两个裕度参数是相位裕度和增益裕度。
相位裕度
相位裕度是指系统开环频率响应在增益为0dB时的相位与\(-180^{\circ}\)之间的差值。它反映了系统的相对稳定性，相位裕度越大，系统的稳定性越好，通常相位裕度在\(45^{\circ}-60^{\circ}\)之间时，系统有较好的稳定性和动态性能。如果相位裕度太小，系统容易出现振荡等不稳定现象。
增益裕度
增益裕度是指系统开环频率响应在相位为\(-180^{\circ}\)时的增益与0dB之间的差值（通常用分贝表示）。增益裕度同样反映了系统的稳定性，增益裕度越大，系统的稳定性越好。一般来说，增益裕度大于6dB时，系统具有较好的稳定性。
综上，答案依次为相位裕度和增益裕度。
3、相关知识点
本题主要考查 DC - DC 电源环路分析中波特图相关的裕度参数知识。
一、波特图
波特图是分析线性系统频率响应特性的一种图示方法，它由对数幅频特性曲线和对数相频特性曲线组成。在 DC - DC 电源的环路分析中，波特图可以直观地反映出系统的开环频率响应特性，包括增益和相位随频率的变化情况。

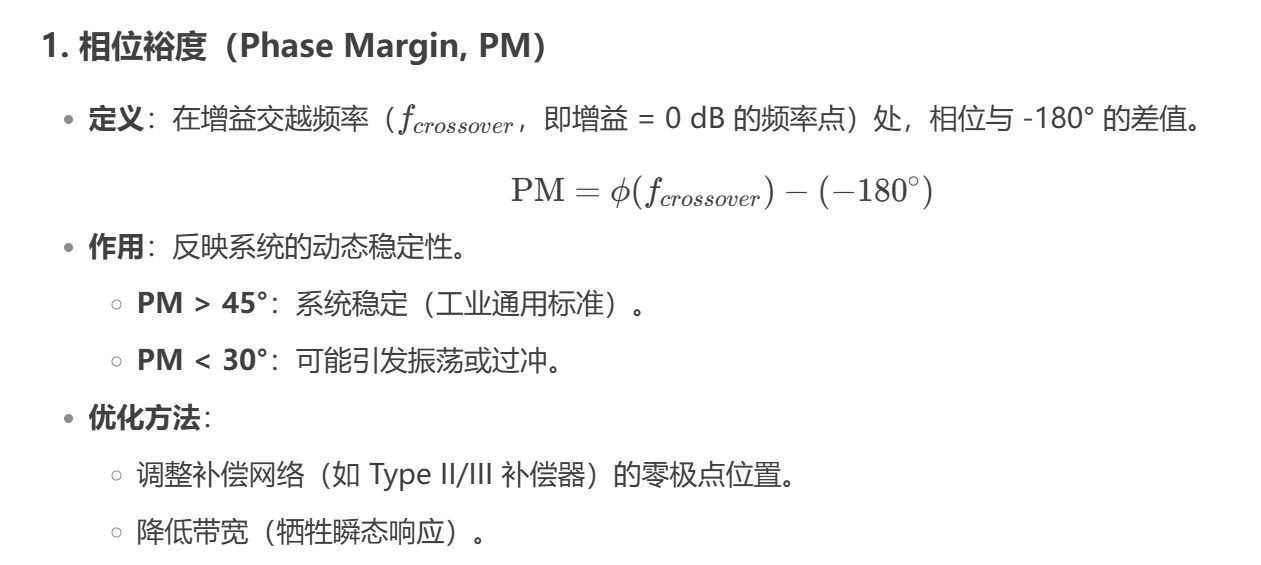

二、相位裕度
- 定义：相位裕度是指系统开环频率响应在增益为0dB时的相位与−180∘之间的差值。
- 物理意义：它反映了系统的相对稳定性。相位裕度越大，系统的稳定性越好。通常相位裕度在45∘−60∘之间时，系统有较好的稳定性和动态性能。如果相位裕度太小，系统容易出现振荡等不稳定现象。例如，当相位裕度接近0∘时，系统可能会产生自激振荡，导致输出电压不稳定。
- 影响因素：相位裕度主要取决于系统的相位特性，与系统的极点和零点分布有关。增加系统的相位滞后环节会减小相位裕度，而增加相位超前环节则会增大相位裕度。

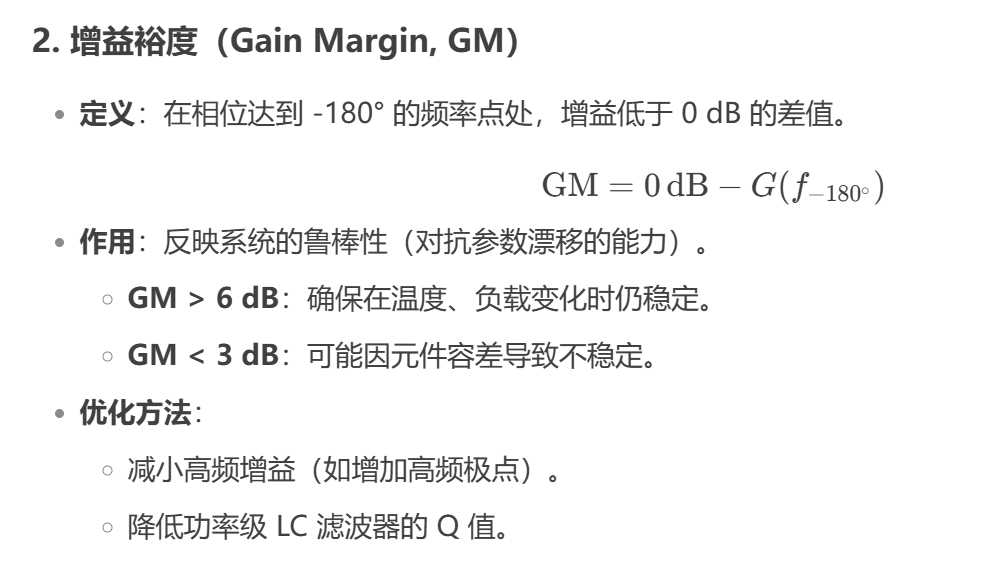

三、增益裕度
- 定义：增益裕度是指系统开环频率响应在相位为−180∘时的增益与0dB之间的差值（通常用分贝表示）。
- 物理意义：增益裕度同样反映了系统的稳定性。增益裕度越大，系统的稳定性越好。一般来说，增益裕度大于6dB时，系统具有较好的稳定性。例如，当增益裕度为10dB时，意味着系统的增益在相位为−180∘时还可以增加10dB才会达到0dB，系统才会发生振荡。
- 影响因素：增益裕度主要取决于系统的增益特性，与系统的开环增益有关。降低系统的开环增益会增大增益裕度，而提高开环增益则会减小增益裕度。
四、在 DC - DC 电源中的应用
在 DC - DC 电源的设计和调试过程中，通过环路分析仪测量系统的开环频率响应，得到波特图，然后分析相位裕度和增益裕度，可以判断系统的稳定性。如果相位裕度和增益裕度不符合要求，需要对系统进行补偿和调整，例如增加相位超前补偿网络或调整系统的极点和零点分布，以保证系统具有足够的稳定性和良好的动态性能。
相位裕度和增益裕度是评估 DC - DC 电源系统稳定性的两个关键裕度参数，通过波特图对它们进行分析和优化，是 DC - DC 电源设计和调试过程中的重要环节。
