1.1 概述

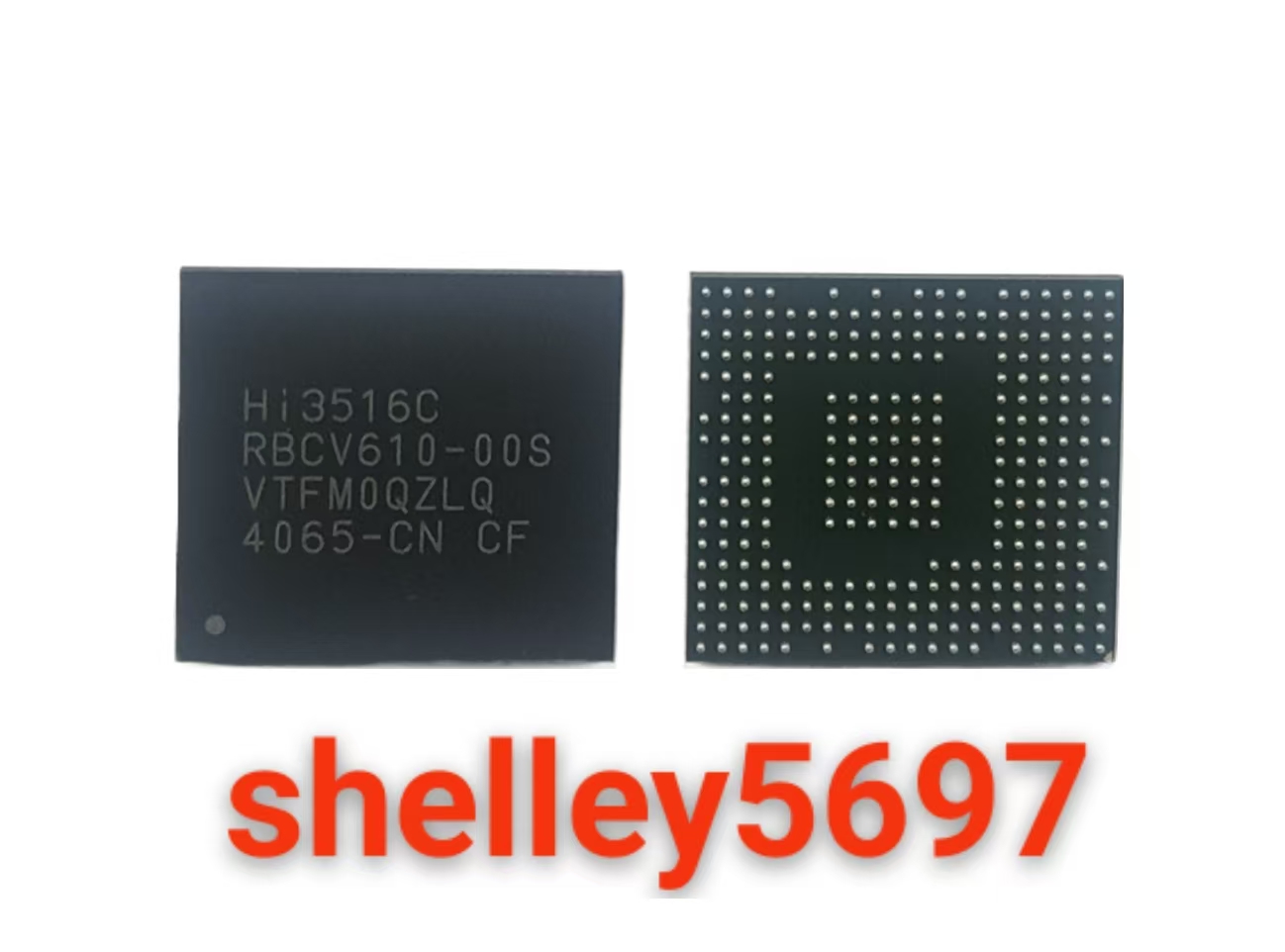

Hi3516CV610 是一颗应用在安防市场的 IPC SoC。在开放操作系统、新一代视频编解码标准、网络安全和隐私保护、人工智能方面引领行业发展，主要面向室内外场景下的枪机、球机、半球机、海螺机、枪球一体机、双目长短焦机等产品形态，打造极具竞争力的方案与产品。

1.2 架构

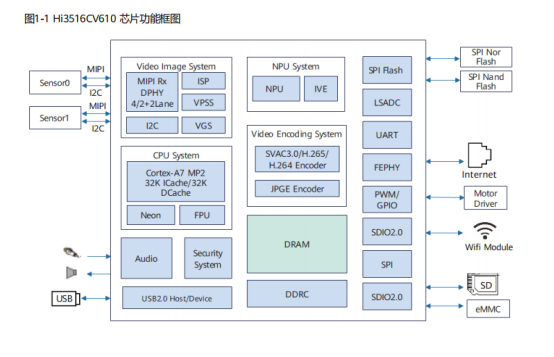

1.2.1 功能框图

1.2.2 处理器内核

- 支持 ARM Cortex-A7 MP2

- 时钟速率 950MHz

- 支持 32KB I-Cache、32KB D-Cache、128KB L2 cache

- 支持 Neon 和 FPU

1.2.3 智能引擎

- 神经网络处理器 NPU

  - 支持 1Tops 运算性能

  - 支持业界上百种主流算法，支撑客户快速商用

  - 支持 Transformer 特性加速，内置专属多模态大模型

  - 工具支撑模型高效生产和进化

  - 内置人脸人形车形检测/包裹检测/宠物检测等算法

1.2.4 AI ISP 处理

- 支持 ISP 基础功能

  - 支持动态坏点矫正

  - 支持 3A(AE/AWB/AF)功能，参数用户可调节

  - 支持镜头阴影校正

- 支持高动态范围

  - 支持两帧 WDR 融合

  - 支持 Advanced Local Tone Mapping

  - 支持强光抑制和背光补偿

- 清晰度与降噪

  - 支持去固定模式噪声（FPN）

  - 运动区域效果增强算法

  - 支持时域和空域降噪

  - 支持多级运动检测

  - 支持分区域增强

  - 支持去色噪 2.0

- 颜色管理与对比度增强

  - 支持去紫边 2.0

  - 支持关键色增强

  - 支持 local 动态对比度增强

  - 支持去雾功能

- PQ Tool 1.2

1.2.5 视频处理

- 支持图像 1/15.5～16x 缩放功能

- 支持镜头畸变校正

- 支持图像 Mirror、Flip、90 度/270 度旋转

1.2.6 视频编码

- 支持 SVAC3.0 主要档次，level 8.0.30

- 支持 H.265 Main Profile Level 5

- 支持 H.264 BP/MP/HP Level 5.1

- 编码最大分辨率为 3840×2160

- 支持 I/P 帧

- 支持智能编码 2.0

- 支持隐私编码

- 多码流编码典型性能如下：

  - 3200×1800@30fps+1280×720@30fps

  - 3840×2160@20fps+1280×720@20fps

- 支持 CBR/VBR/ABR/AVBR/CVBR/QVBR/FIXQP/QPMAP 等多种码率控制模式

- 输出码率最大值 80Mbps

- 支持 8 个区域的编码前 OSD 叠加

- 支持 8 个感兴趣区域（ROI）编码

- 支持 JPEG Baseline 编码

- JPEG 编码最大分辨率 16384x16384

- JPEG 最大性能编码：

  - 3200×1800@30fps(YUV420)

  - 3840×2160@20fps(YUV420)

1.2.7 视频输入接口

- 支持 MIPI/LVDS/Sub-LVDS/HiSPi 多种接口

- 支持 2x2-Lane 或 4-Lane 组合，最高支持 2 路 sensor 输入

- 支持 8/10/12 Bit RGB Bayer

- 支持 8/10/12 Bit DVP

- 支持 BT.601、BT.656、BT.1120 视频输入接口

1.2.8 音频接口与处理

- 内置 Audio codec，支持 16bit 双路差分语音输入和单路单端语音输出

- 支持 1 路 I2S 接口，兼容多声道时分复用传输模式（TDM）

- 支持多协议语音编解码

- 支持 3A（AEC/ANR/ALC）处理 2.0

- 支持降风噪算法

- 支持哭声检测 2.0，提升唤醒率

1.2.9 安全隔离与引擎

- 支持安全启动

- 支持基于 TrustZone 的 REE/TEE 硬件隔离方案

- 硬件实现 AES/RSA/ECC/SHA 等多种加解密算法

- 硬件实现 SM2/3/4 国密算法

1.2.10 外围接口

- 集成 FEPHY；支持 TSO 网络加速

- 2 个 SDIO2.0 接口

  - 支持 SDXC 卡

  - 支持对接 wifi 模组

- 1 个 USB2.0 Host/Device 接口

- 支持上电复位（POR）和外部输入复位

- 集成独立供电 RTC

- 集成多通道 LSADC

- 多个 UART、I2C、SPI、PWM、GPIO 接口
