目录

闪灯原理

2种接线方式控制闪灯

使用推挽接法

使用开漏接法

看原理图

写代码

---

闪灯原理

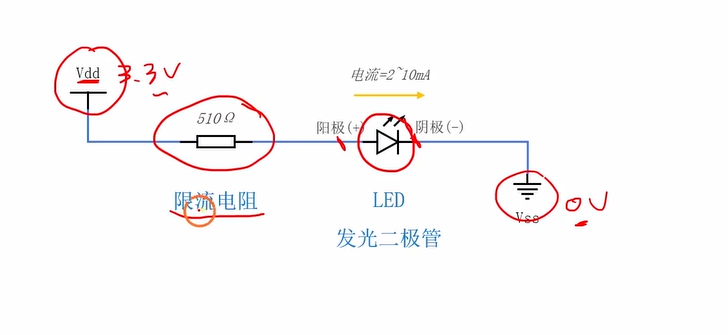

LED灯有个2-10mA的电流就可以点亮

3.3/510=0.006A=6mA

2种接线方式控制闪灯

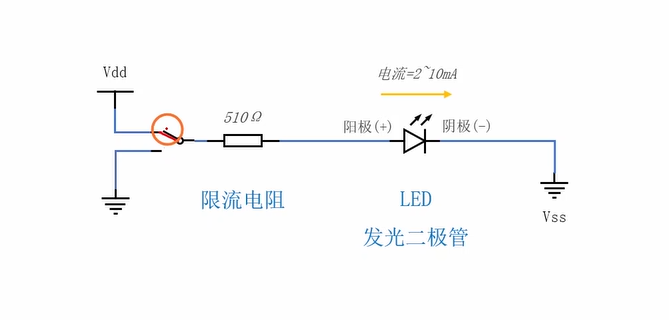

使用推挽接法

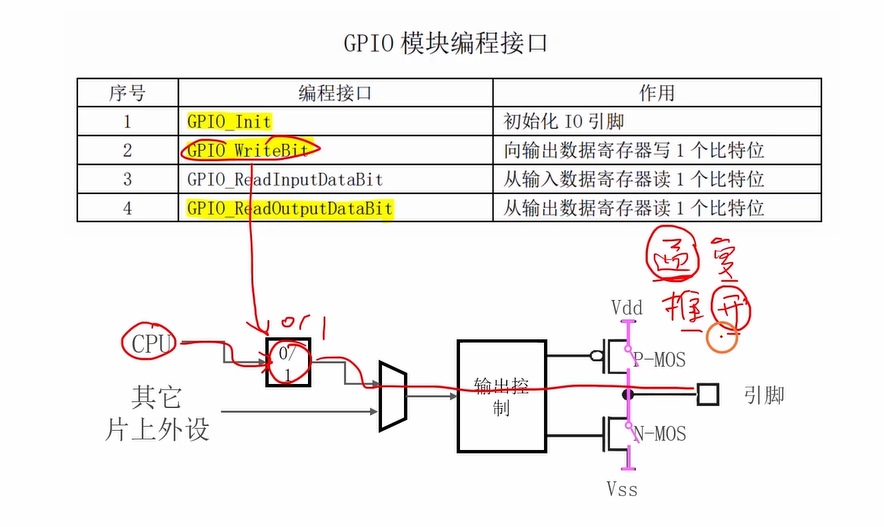

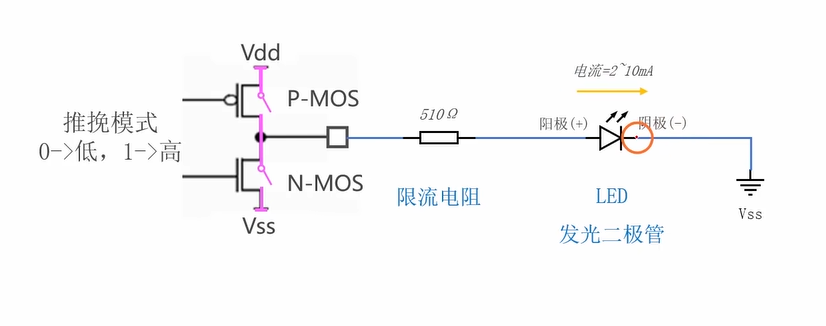

当设置推挽模式时，CPU控制寄存器写0，IO引脚输出低电压，电路导通，灯亮。

                                CPU控制寄存器写1，IO引脚输出高电压，电路导通，灯不亮。

使用开漏接法

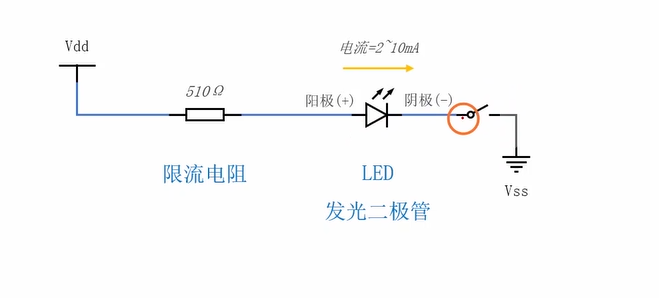

下面和最开始基本相同，但是开关接在右边

闭合灯亮，断开灯不亮

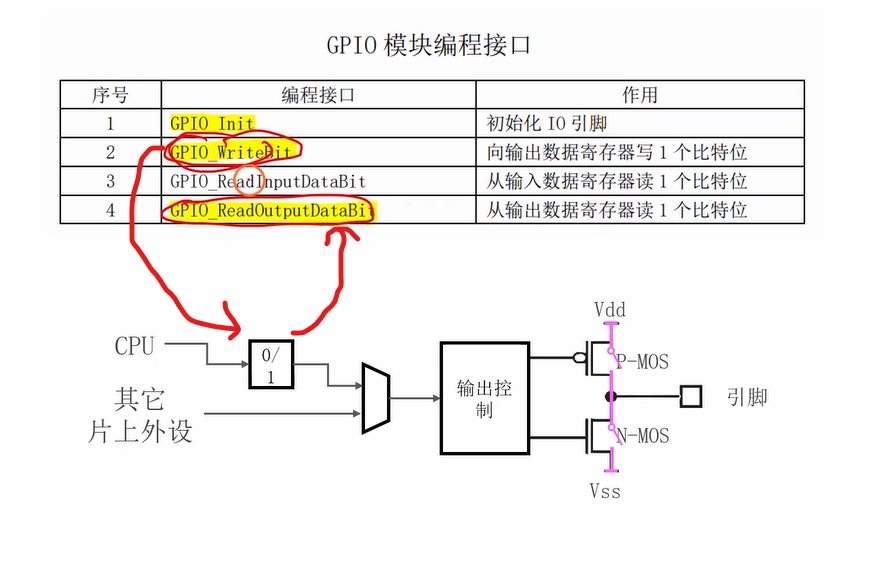

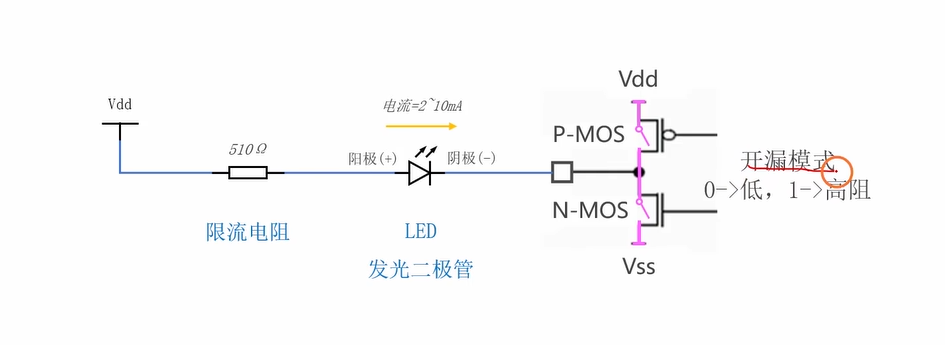

开漏模式下，P-MOS一直漏断开的，所以只用考虑下面的N-MOS，当给这个寄存器写0的时候，N-MOS闭合，电路导通灯就亮，当写1的时候，N-MOS断开，都悬空灯不亮。

看原理图

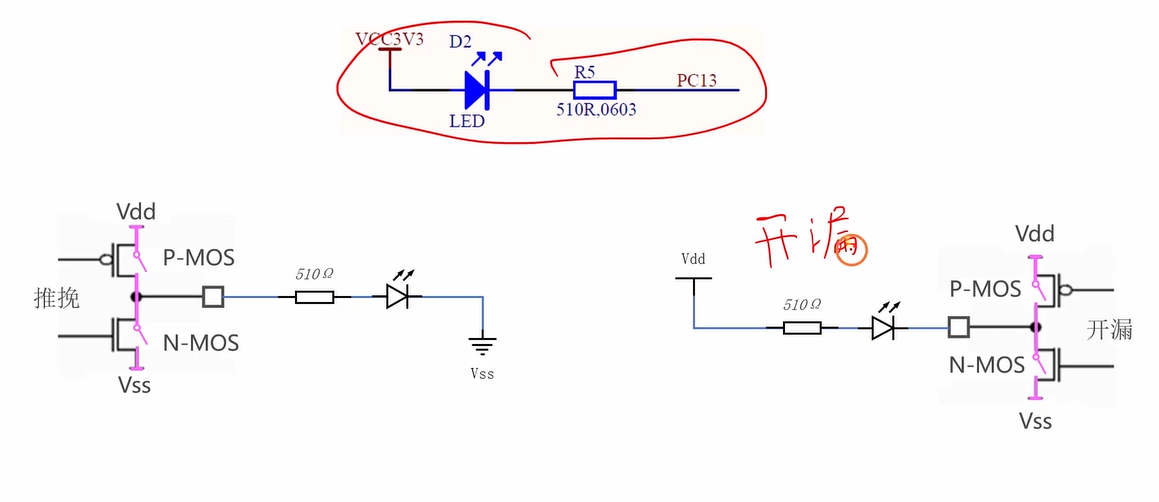

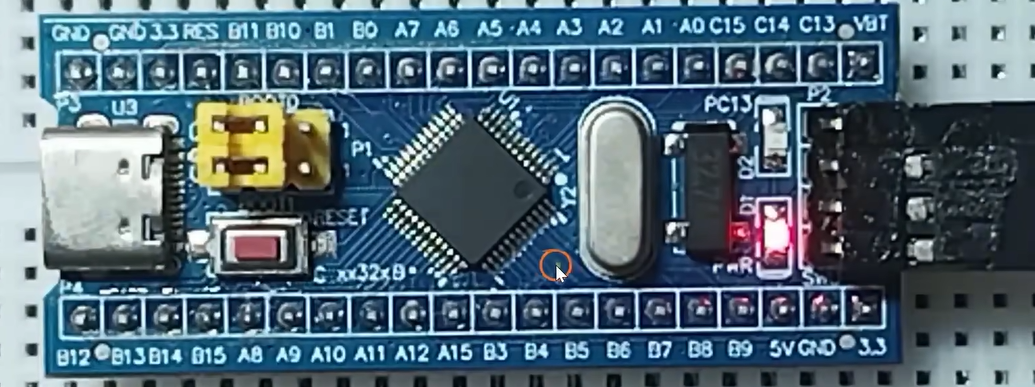

STM32F103C8T6有两个小灯，下面一个灯是电源指示灯，如果想点亮上面那个灯PC13，就需要看这个系统板的接法，看他是推挽接法还是开漏接法。如果你自己外接一个灯，当然可以自己随意设置。

STM32F103C8T6有的PC13在下面，电源指示灯在上门。

会发现是一个开漏接法，所以写0就可以亮，写1不亮

写代码

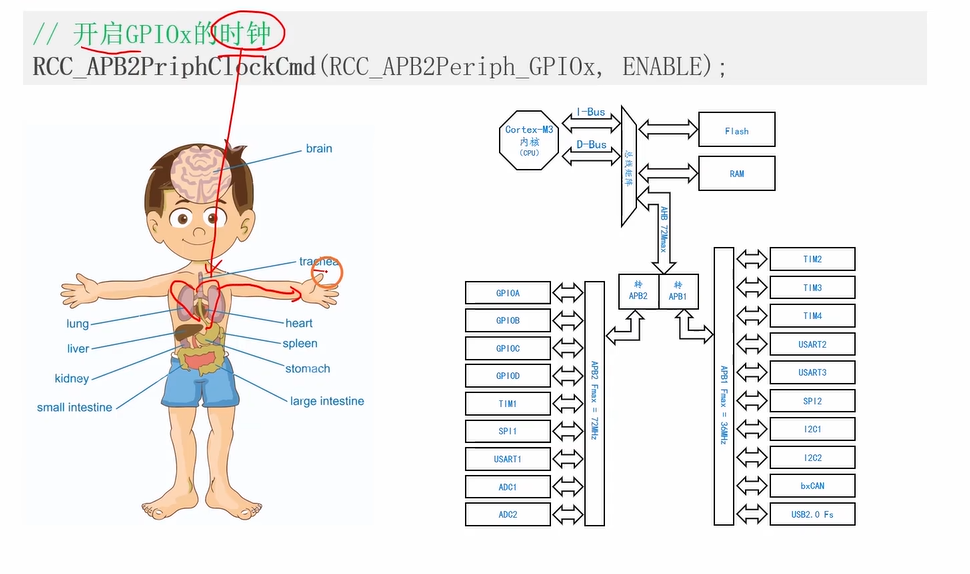

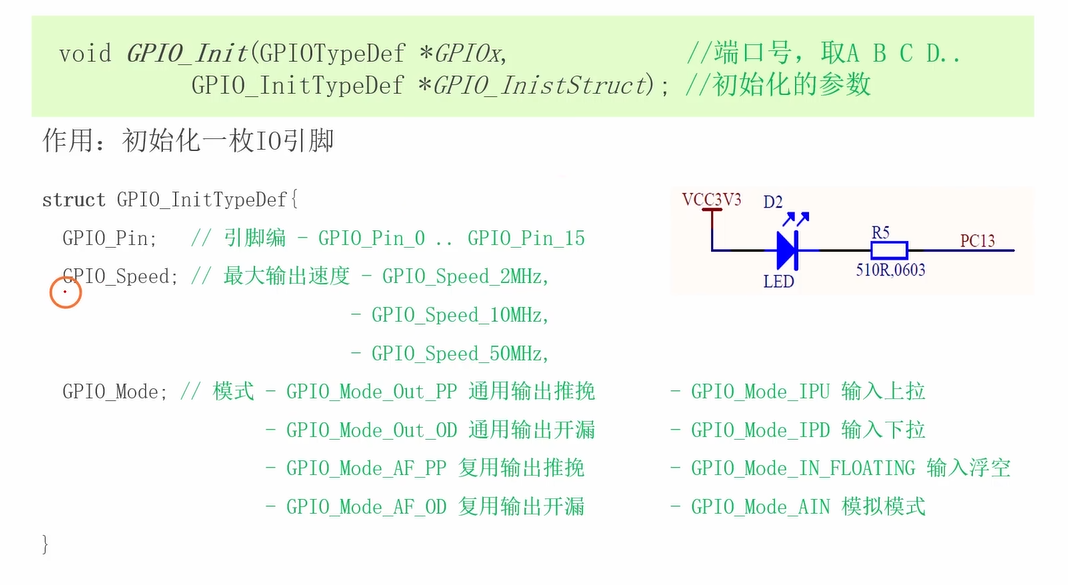

通过CPU往寄存器中写程序，所以是通用，又这个灯是开漏，所以选用的就是通用输出开漏模式

#include "stm32f10x.h"                  // Device header
#include "delay.h"
int main(void)
{//开启GPIOC的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);//初始化IO引脚 PC13通用输出开漏模式 2MHZ  PC13初始化后默认为0会亮GPIO_InitTypeDef GPIO_InitStruct={0};GPIO_InitStruct.GPIO_Pin=GPIO_Pin_13;GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_OD;GPIO_InitStruct.GPIO_Speed=GPIO_Speed_2MHz;GPIO_Init(GPIOC,&GPIO_InitStruct);while(1){GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);  //写1 不亮Delay(200);GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET); //写0 亮Delay(200);}
}

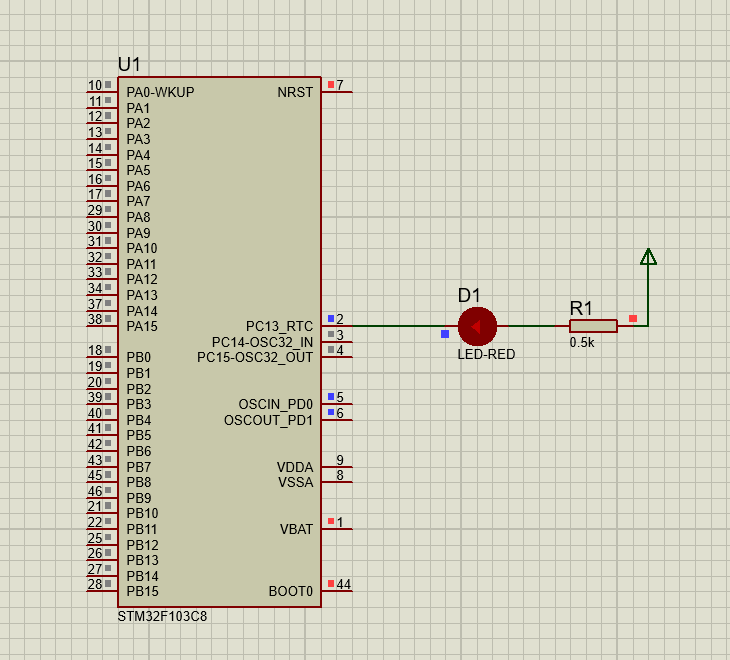

我用proteus仿真也试了一下没问题
