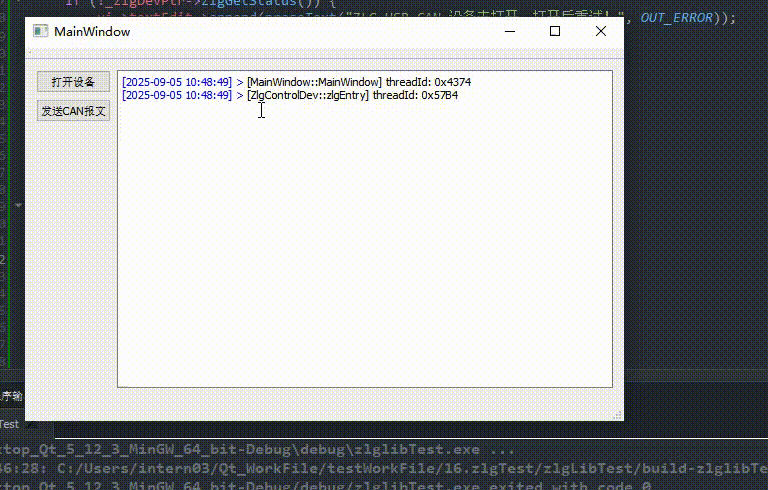

- 四、运行效果
- 五、写在最后

一、简介

最近在工程中用到了周立功的 USB 转 CAN 卡，需求是要通过上位机进行通信，因此有了这篇文章。

有关 周立功 USB 转 CAN 卡 的内容在官网中： USB接口CAN卡-广州致远电子股份有限公司

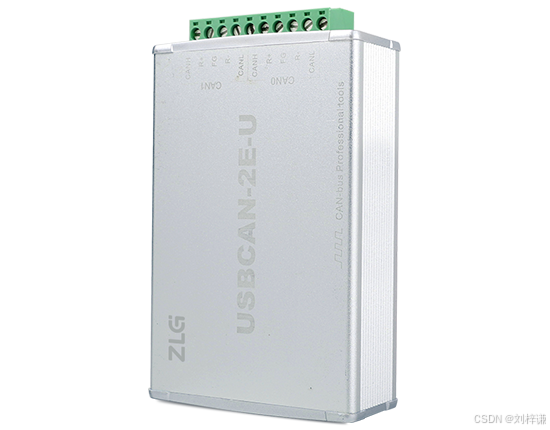

其中有多种型号，我所使用的是 USBCAN-2E-U，如下所示：

在这里插入图片描述

上述图片来源于ZLG致远电子-广州致远电子股份有限公司，如构成侵权，请联系本人删除！！！

因此，本文是基于 USBCAN-2E-U 的开发示例，适合于有一定 Qt 经验基础的朋友！

本文开发环境如下所示：

USBCAN-2E-U
Windows 10 x64
Qt 5.12.3

二、准备工作

有关 USBCAN-2E-U 的文档在 USBCAN-2E-U 产品概述中所示，首先需要安装相应的设备驱动，驱动列表链接为：驱动下载

如若点击无法跳转，可自行复制以下链接进行跳转

https://manual.zlg.cn/web/#/146

安装驱动过程作者在这里就不赘述了，在前面提到的产品概述中有相关文档，不清楚的朋友可以自行阅读。

有关库函数需要在函数库/例程下载中进行下载，其中还有部分例程可以做参考。

如若点击无法跳转，可自行复制以下链接进行跳转

https://manual.zlg.cn/web/#/152?page_id=5332

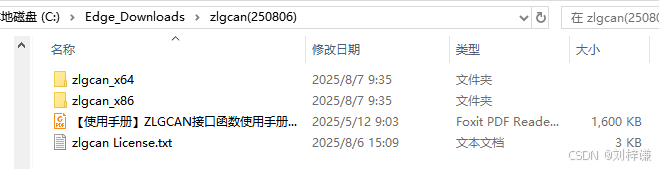

下载解压后得到如下所示文件：

在这里插入图片描述

zlgcan_x64：对应 64位操作系统所使用的库文件。
zlgcan_x86：对应 32位操作系统所使用的库文件。
使用手册：使用手册中包含使用方法及 API 解释。

三、使用

我这里以 zlgcan_x64 进行开发！！！ x86 同理。

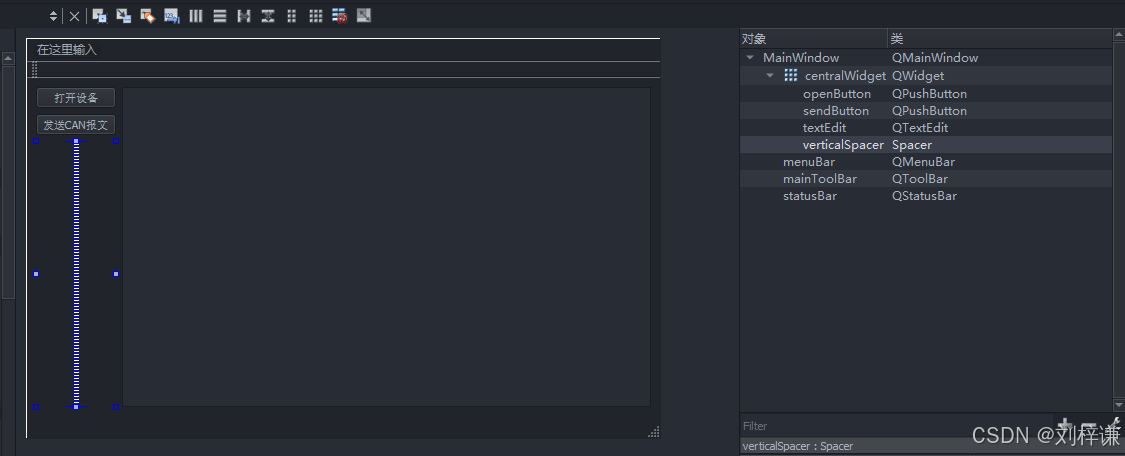

新建 Qt 项目，我这里做了一个简单的 ui 用于后面的测试，如下所示：

在这里插入图片描述

将 .lib 及 .h 文件放入工程目录（.pro 所在的目录）下，树状图如下所示：

.
|-- ZLG_CAN
|   |-- canframe.h
|   |-- config.h
|   |-- typedef.h
|   |-- zlgcan.h
|   `-- zlgcan.lib
|-- main.cpp
|-- mainwindow.cpp
|-- mainwindow.cpp.autosave
|-- mainwindow.h
|-- mainwindow.ui
|-- zlglibTest.pro
`-- zlglibTest.pro.user1 directory, 12 files

ZLG_CAN 文件夹中文件如下所示：

在这里插入图片描述

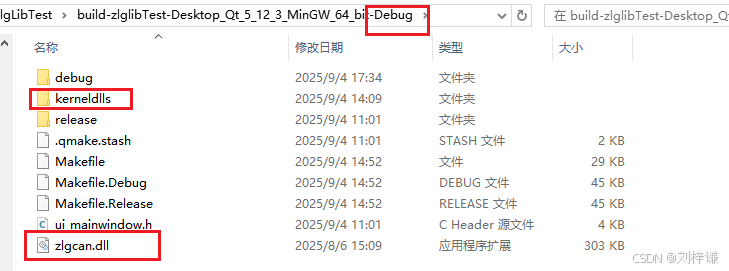

将 kerneldlls 文件夹和 zlgcan.dll 文件放入 debug 目录，如下图所示：

在这里插入图片描述

做好上述准备之后，导入库文件，按照如下所示操作进行：

鼠标在项目文件上右键选择 添加库:

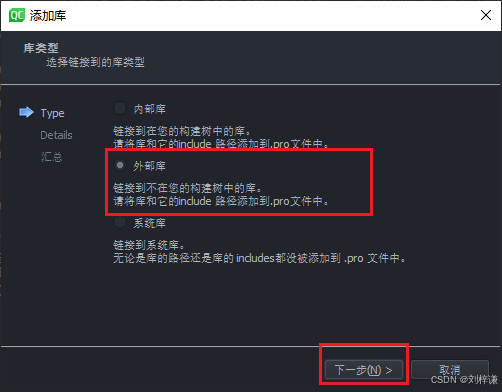

选择 外部库 后点击下一步：

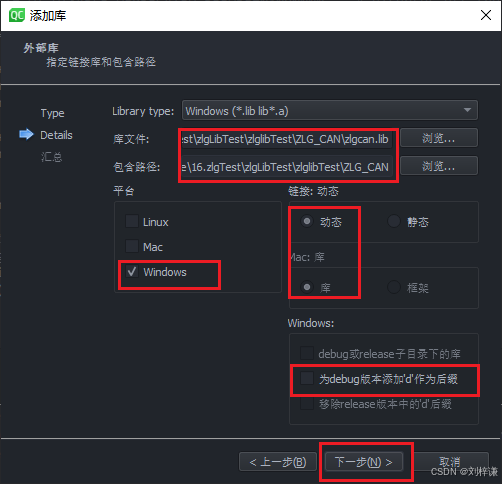

然后按照下图所示进行配置（库文件为 .lib ），配置完成后点击下一步即可：
完成后，会出现如下界面，将在 .pro 文件中添加内容：

或者也可以自行在 .pro 文件中添加如下所示的代码进行导入：

win32: LIBS += -L$$PWD/ZLG_CAN/ -lzlgcanINCLUDEPATH += $$PWD/ZLG_CAN
DEPENDPATH += $$PWD/ZLG_CAN

这里需要注意路径的问题，$$PWD 路径为 .pro 文件所在的目录。

上述两种方法用一种即可！！！效果是一样的！！！

接下来就是代码部分：

mainwindows.h

#ifndef MAINWINDOW_H
#define MAINWINDOW_H#include <QMainWindow>
#include <QMessageBox>
#include <QDateTime>
#include <QThread>#include "zlgcan.h"namespace Ui {
class MainWindow;
}typedef struct {DEVICE_HANDLE _dhandle;         // 驱动设备接口CHANNEL_HANDLE _chHandle;    // 通道接口
}zlgStruct;enum OutPutLevel
{OUT_INFO = 0,OUT_SUCCESS,OUT_WARN,OUT_ERROR,
};// uint8_t 数组 转 QString 十六进制
// eg: 00 01 02 03 4F
// upper 参数为 True 则输出大写十六进制，反之则小写
static QString arrayToHexString(const uint8_t* pdata, uint16_t length, bool upper) {QString hexStr;QByteArray byteArray(reinterpret_cast<const char *>(pdata), length);hexStr = byteArray.toHex();if (upper)hexStr = hexStr.toUpper();for (int i = 2; i < hexStr.length(); i += 3) {hexStr.insert(i, ' ');}return hexStr;
}class ZlgControlDev : public QObject
{Q_OBJECTpublic:explicit ZlgControlDev(QObject *parent = nullptr);~ZlgControlDev() {if (zlgGetStatus()) {ZCAN_CloseDevice(_zlgStr._dhandle);}}void zlgEntry(void) {emit zlgControlLogSignal(QString("[ZlgControlDev::zlgEntry] threadId: 0x%1").arg(QString::number(reinterpret_cast<quintptr>(QThread::currentThreadId()), 16).toUpper()),OUT_INFO);}void zlgConnect(void);bool zlgDisConnect(void) {if (zlgGetStatus()) {ZCAN_CloseDevice(_zlgStr._dhandle);return true;}return false;}void zlgSendData(QByteArray data);void zlgRecvData(void);bool zlgGetStatus(void) {return this->_zlgStr._dhandle == Q_NULLPTR ? false : true;}private:zlgStruct _zlgStr;signals:void zlgControlLogSignal(QString log, OutPutLevel level);void zlgConnectSignal(bool status);
};class MainWindow : public QMainWindow
{Q_OBJECTpublic:explicit MainWindow(QWidget *parent = nullptr);~MainWindow();private slots:void on_openButton_released();void on_sendButton_released();private:Ui::MainWindow *ui;QThread* _mainThreadPtr;ZlgControlDev* _zlgDevPtr;QString praseText(QString text, OutPutLevel level){QString str;// 加入时间信息QString timeSlamp = QDateTime::currentDateTime().toString("[yyyy-MM-dd HH:mm:ss] > ");str.append(QString("<font color = blue>%1</font>").arg(timeSlamp));switch (level) {case OUT_INFO:str.append(QString("<font color = black>%1</font>").arg(text));break;case OUT_SUCCESS:str.append(QString("<font color = green>%1</font>").arg(text));break;case OUT_WARN:str.append(QString("<font color = orange>%1</font>").arg(text));break;case OUT_ERROR:str.append(QString("<font color = red>%1</font>").arg(text));}return str;}signals:void startConnectSignal(void);void startZlgRecvSignal(void);
};#endif // MAINWINDOW_H

mainwindows.cpp

#include "mainwindow.h"
#include "ui_mainwindow.h"MainWindow::MainWindow(QWidget *parent) :QMainWindow(parent),ui(new Ui::MainWindow)
{ui->setupUi(this);ui->textEdit->append(praseText(QString("[MainWindow::MainWindow] threadId: 0x%1").arg(QString::number(reinterpret_cast<quintptr>(QThread::currentThreadId()), 16).toUpper()),OUT_INFO));// 注册类型qRegisterMetaType<QTextCursor>("QTextCursor");qRegisterMetaType<OutPutLevel>("OutPutLevel");qRegisterMetaType<QByteArray>("QByteArray");_mainThreadPtr = new QThread();_zlgDevPtr = new ZlgControlDev();_zlgDevPtr->moveToThread(_mainThreadPtr);connect(_mainThreadPtr, &QThread::started, _zlgDevPtr, &ZlgControlDev::zlgEntry);connect(this, &MainWindow::startConnectSignal, _zlgDevPtr, &ZlgControlDev::zlgConnect);connect(this, &MainWindow::startZlgRecvSignal, _zlgDevPtr, &ZlgControlDev::zlgRecvData);connect(_zlgDevPtr, &ZlgControlDev::zlgControlLogSignal, this, [=](QString log, OutPutLevel level) {ui->textEdit->append(praseText(log, level));}, Qt::DirectConnection);connect(_zlgDevPtr, &ZlgControlDev::zlgConnectSignal, [=](bool status) {if (!status) {ui->textEdit->append(praseText("ZLG_USB_CAN 设备连接失败！", OUT_ERROR));_mainThreadPtr->requestInterruption();_zlgDevPtr->zlgDisConnect();} else {ui->textEdit->append(praseText("ZLG_USB_CAN 设备连接成功！", OUT_SUCCESS));ui->openButton->setText("断开连接");emit startZlgRecvSignal();}});_mainThreadPtr->start();
}MainWindow::~MainWindow()
{_mainThreadPtr->requestInterruption();_mainThreadPtr->quit();_mainThreadPtr->wait();delete _zlgDevPtr;delete ui;
}/*!*  @File        : mainwindow.cpp*  @Brief       : 打开/关闭 设备槽函数*  @Details     : None*  @Param       : void*  @Return      : void*  @Author      : Liu Jiahao*  @Date        : 2025-09-04 11:18:41*  @Version     : v1.1*  @Copyright   : Copyright By Liu Jiahao, All Rights Reserved**/
void MainWindow::on_openButton_released()
{if (!QString::compare(ui->openButton->text(), "打开设备")) {emit startConnectSignal();} else {_mainThreadPtr->requestInterruption();if (_zlgDevPtr->zlgDisConnect()) {ui->textEdit->append(praseText("ZLG_USB_CAN 设备断开连接成功！", OUT_SUCCESS));} else {ui->textEdit->append(praseText("ZLG_USB_CAN 设备断开连接失败！", OUT_ERROR));}ui->openButton->setText("打开设备");}
}/*!*  @File        : mainwindow.cpp*  @Brief       : 模拟报文发送槽函数*  @Details     : None*  @Param       : void*  @Return      : void*  @Author      : Liu Jiahao*  @Date        : 2025-09-04 14:23:39*  @Version     : v1.1*  @Copyright   : Copyright By Liu Jiahao, All Rights Reserved**/
void MainWindow::on_sendButton_released()
{if (!_zlgDevPtr->zlgGetStatus()) {ui->textEdit->append(praseText("ZLG_USB_CAN 设备未打开，打开后重试！", OUT_ERROR));return;}QByteArray data;data.append(static_cast<char>(0x00));data.append(static_cast<char>(0x01));_zlgDevPtr->zlgSendData(data);
}/*!*  @File        : mainwindow.cpp*  @Brief       : 构造函数*  @Details     : None*  @Param       : void*  @Return      : void*  @Author      : Liu Jiahao*  @Date        : 2025-09-04 14:34:20*  @Version     : v1.1*  @Copyright   : Copyright By Liu Jiahao, All Rights Reserved**/
ZlgControlDev::ZlgControlDev(QObject *parent) :QObject(parent)
{_zlgStr._dhandle = Q_NULLPTR;
}/*!*  @File        : mainwindow.cpp*  @Brief       : zlg 设备连接线程入口函数*  @Details     : None*  @Param       : void*  @Return      : void*  @Author      : Liu Jiahao*  @Date        : 2025-09-04 14:35:04*  @Version     : v1.1*  @Copyright   : Copyright By Liu Jiahao, All Rights Reserved**/
void ZlgControlDev::zlgConnect()
{emit zlgControlLogSignal(QString("[ZlgControlDev::zlgConnect] threadId: 0x%1").arg(QString::number(reinterpret_cast<quintptr>(QThread::currentThreadId()), 16).toUpper()),OUT_INFO);// 打开设备，获取设备句柄_zlgStr._dhandle = ZCAN_OpenDevice(ZCAN_USBCAN_2E_U, 0, 0);if (_zlgStr._dhandle == Q_NULLPTR) {emit zlgControlLogSignal("[ZCAN_OpenDevice] 打开设备失败！", OUT_ERROR);emit zlgConnectSignal(false);return;}emit zlgControlLogSignal("[ZCAN_OpenDevice] 打开设备成功！", OUT_SUCCESS);// 设置波特率if (ZCAN_SetValue(_zlgStr._dhandle,QString("0/baud_rate").toStdString().c_str(),QString("500000").toStdString().c_str()) != STATUS_OK) {emit zlgControlLogSignal("[ZCAN_SetValue] 设置波特率失败！", OUT_ERROR);emit zlgConnectSignal(false);return;}emit zlgControlLogSignal("[ZCAN_SetValue] 设置波特率成功！", OUT_SUCCESS);// 配置通道参数ZCAN_CHANNEL_INIT_CONFIG cfg;memset(&cfg, 0, sizeof(cfg));cfg.can_type        = TYPE_CAN;     // 设备为 CAN 设备cfg.can.filter      = 0;            // 双滤波cfg.can.mode        = 0;            // 正常模式cfg.can.acc_code    = 0;            // 帧过滤验收码cfg.can.acc_mask    = 0xFFFFFFFF;   // 帧过滤屏蔽码// 初始化 CAN 通道_zlgStr._chHandle = ZCAN_InitCAN(_zlgStr._dhandle,static_cast<UINT>(0),&cfg);if (_zlgStr._chHandle == Q_NULLPTR) {emit zlgControlLogSignal("[ZCAN_InitCAN] 初始化CAN通道 [0] 失败！",OUT_ERROR);emit zlgConnectSignal(false);return;}emit zlgControlLogSignal("[ZCAN_InitCAN] 初始化CAN通道 [0] 成功！",OUT_SUCCESS);// 启动通道if (ZCAN_StartCAN(_zlgStr._chHandle) != STATUS_OK) {emit zlgControlLogSignal("[ZCAN_StartCAN] 启用CAN通道 [0] 失败！",OUT_ERROR);emit zlgConnectSignal(false);return;}emit zlgControlLogSignal("[ZCAN_StartCAN] 启用CAN通道 [0] 成功！",OUT_SUCCESS);emit zlgConnectSignal(true);
}/*!*  @File        : mainwindow.cpp*  @Brief       : zlg 接收数据函数*  @Details     : None*  @Param       : void*  @Return      : void*  @Author      : Liu Jiahao*  @Date        : 2025-09-04 15:54:59*  @Version     : v1.1*  @Copyright   : Copyright By Liu Jiahao, All Rights Reserved**/
void ZlgControlDev::zlgRecvData()
{if (!zlgGetStatus()) {return;}emit zlgControlLogSignal(QString("[ZlgControlDev::zlgRecvData] threadId: 0x%1 start!!!").arg(QString::number(reinterpret_cast<quintptr>(QThread::currentThreadId()), 16).toUpper()),OUT_INFO);while(!QThread::currentThread()->isInterruptionRequested()) {/* 获取收到的报文数(确保缓冲区有数据) */uint32_t size = ZCAN_GetReceiveNum(this->_zlgStr._chHandle, 0);if (size) {ZCAN_Receive_Data recvData;/* 接收数据 */ZCAN_Receive(this->_zlgStr._chHandle, &recvData, 1);QString logStr("[ZlgControlDev::zlgRecvData] %1 %2 %3x Rx d %4 %5");QString hexStr = arrayToHexString(reinterpret_cast<const uint8_t*>(&recvData.frame.data[0]), static_cast<uint16_t>(recvData.frame.can_dlc), false);logStr = logStr.arg(recvData.timestamp).arg(1).arg(QString::number(static_cast<uint32_t>(recvData.frame.can_id) & static_cast<uint32_t>(0x1FFFFFFF), 16)).arg(recvData.frame.can_dlc).arg(hexStr);emit zlgControlLogSignal(logStr,OUT_INFO);}QThread::msleep(10); // 延迟 10ms}emit zlgControlLogSignal(QString("[ZlgControlDev::zlgRecvData] threadId: 0x%1 end!!!").arg(QString::number(reinterpret_cast<quintptr>(QThread::currentThreadId()), 16).toUpper()),OUT_INFO);

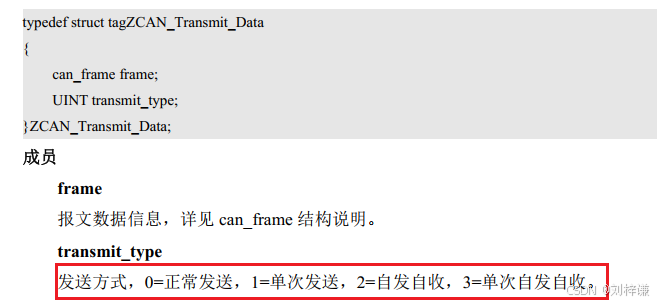

}/*!*  @File        : mainwindow.cpp*  @Brief       : None*  @Details     : None*  @Param       : void*  @Return      : void*  @Author      : Liu Jiahao*  @Date        : 2025-09-04 15:52:29*  @Version     : v1.1*  @Copyright   : Copyright By Liu Jiahao, All Rights Reserved**/
