工业自动化实战：基于 VisionPro 与 C# 的机器视觉 PLC 集成方案

一、背景介绍

在智能制造领域，机器视觉检测与 PLC 控制的无缝集成是实现自动化生产线闭环控制的关键。本文将详细介绍如何使用 C# 开发上位机系统，实现 Cognex VisionPro 视觉系统与西门子 S7 PLC 的数据交互，打造高效、稳定的工业检测方案。

二、系统架构设计

1. 硬件组成

工业相机：Cognex DM 系列智能相机（分辨率 1280×1024，帧率 30FPS）
光源系统：环形 LED 光源（可调亮度，消除反光）
PLC 控制器：西门子 S7-1200（CPU 1214C DC/DC/DC）
工控机：研华 IPC-610L（i7 处理器，8GB RAM，Windows 10 系统）

2. 软件架构

┌───────────────────────────────────────────┐
│              上位机应用 (C#)               │
│  ┌───────────────┐  ┌───────────────────┐ │
│  │ VisionPro接口 │  │  PLC通信模块      │ │
│  │ (Cognex DLL)  │  │ (S7.NET库)        │ │
│  └───────────────┘  └───────────────────┘ │
└───────────────────┬───────────────────────┘│
┌───────────────────┼───────────────────────┐
│                   ▼                       │
│  ┌─────────────────────┐  ┌──────────────┐ │
│  │    VisionPro软件    │  │  PLC编程软件 │ │
│  │ (Cognex Designer)   │  │ (TIA Portal) │ │
│  └─────────────────────┘  └──────────────┘ │
└───────────────────┬───────────────────────┘│
┌───────────────────┼───────────────────────┐
│                   ▼                       │
│  ┌─────────────────────┐  ┌──────────────┐ │
│  │      工业相机       │  │    PLC硬件   │ │
│  └─────────────────────┘  └──────────────┘ │
└───────────────────────────────────────────┘

三、VisionPro 项目开发

1. 创建检测任务

在 VisionPro Designer 中完成以下操作：

配置相机参数（曝光时间、增益、触发模式）
设计定位工具（PatMax 模式匹配）
添加测量工具（卡尺、边缘检测）
设置缺陷检测算法（Blob 分析、灰度对比）
导出 C# 代码模板

2. 关键代码分析

以下是 VisionPro C# 接口的核心代码：

// 初始化VisionPro应用
private CogApplication cogApp;
private CogAcqFifoTool acqFifoTool;
private CogPMAlignTool pmAlignTool;
private CogBlobTool blobTool;// 加载VPP项目文件
private void LoadVisionProProject(string projectPath)
{cogApp = new CogApplication();cogApp.LoadFromFile(projectPath);// 获取各工具引用acqFifoTool = cogApp.Tools["AcqFifoTool"] as CogAcqFifoTool;pmAlignTool = cogApp.Tools["PMAlignTool"] as CogPMAlignTool;blobTool = cogApp.Tools["BlobTool"] as CogBlobTool;
}// 执行视觉检测
public VisionResult RunInspection()
{// 触发图像采集acqFifoTool.Run();CogImage8Grey image = acqFifoTool.OutputImage as CogImage8Grey;// 执行定位pmAlignTool.InputImage = image;pmAlignTool.Run();// 执行缺陷检测blobTool.InputImage = image;blobTool.Offset = pmAlignTool.Results.GetPose(0);blobTool.Run();// 返回检测结果return new VisionResult{IsPass = blobTool.Results.GetBlobs().Count == 0,DefectCount = blobTool.Results.GetBlobs().Count,InspectionTime = DateTime.Now};
}

四、PLC 通信实现

1. 通信协议选择

采用S7.NET库实现 C# 与 Siemens S7 PLC 的通信，支持以下协议：

S7-200 SMART：S7.NET的 S7200SmartPlc 类
S7-1200/1500：S7.NET的 S71200Plc 类
通信方式：TCP/IP（默认端口 102）

2. 核心通信代码

using S7.Net;public class PlcController : IDisposable
{private Plc plc;// 初始化PLC连接public bool Connect(string ipAddress, CpuType cpuType = CpuType.S71200){try{plc = new Plc(cpuType, ipAddress, 0, 1);plc.Open();return plc.IsConnected;}catch (Exception ex){Console.WriteLine($"PLC连接失败: {ex.Message}");return false;}}// 读取PLC数据public bool[] ReadInputBits(int startAddress, int count){if (!plc.IsConnected) return null;try{var data = plc.DBRead(1, startAddress, VarType.Bit, count);return data.Cast<bool>().ToArray();}catch (Exception ex){Console.WriteLine($"读取PLC数据失败: {ex.Message}");return null;}}// 写入PLC数据public bool WriteOutputBits(int startAddress, bool[] values){if (!plc.IsConnected) return false;try{plc.DBWrite(1, startAddress, values);return true;}catch (Exception ex){Console.WriteLine($"写入PLC数据失败: {ex.Message}");return false;}}// 释放资源public void Dispose(){plc?.Close();plc?.Dispose();}
}

五、集成控制流程

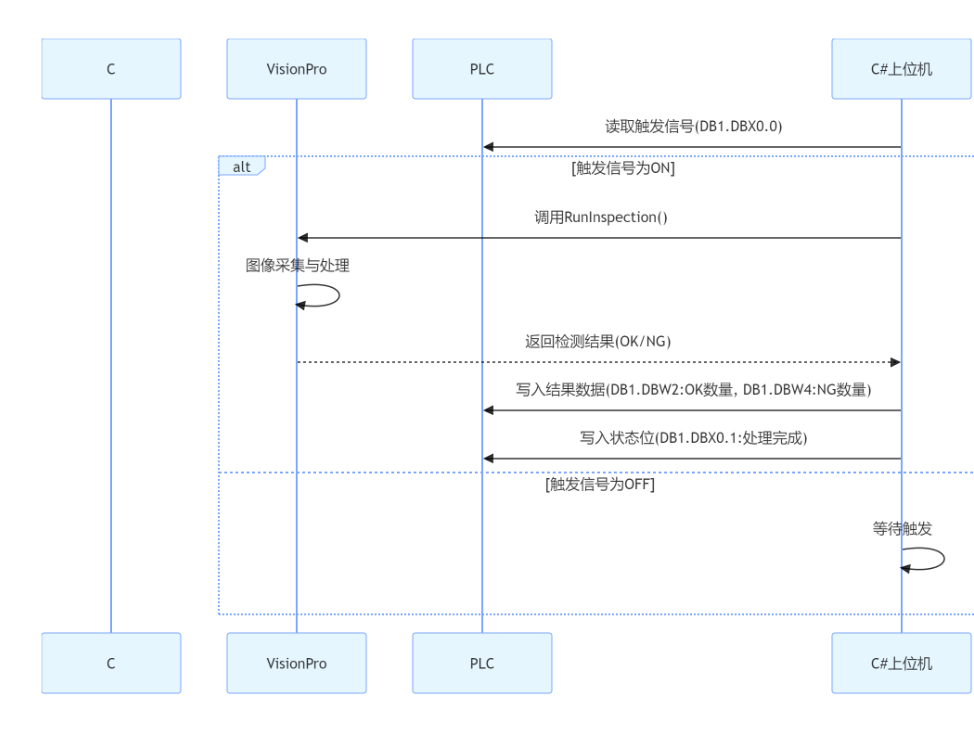

1. 数据交互流程设计

sequenceDiagramparticipant C#上位机participant VisionProparticipant PLCC#上位机->>PLC: 读取触发信号(DB1.DBX0.0)alt 触发信号为ONC#上位机->>VisionPro: 调用RunInspection()VisionPro->>VisionPro: 图像采集与处理VisionPro-->>C#上位机: 返回检测结果(OK/NG)C#上位机->>PLC: 写入结果数据(DB1.DBW2:OK数量, DB1.DBW4:NG数量)C#上位机->>PLC: 写入状态位(DB1.DBX0.1:处理完成)else 触发信号为OFFC#上位机->>C#上位机: 等待触发end

2. 主控制逻辑

public class VisionSystem
{private readonly PlcController plcController;private readonly VisionProController visionProController;private Timer inspectionTimer;// 系统初始化public void Initialize(string plcIp, string visionProProjectPath){// 初始化PLC控制器plcController = new PlcController();plcController.Connect(plcIp);// 初始化VisionPro控制器visionProController = new VisionProController();visionProController.LoadVisionProProject(visionProProjectPath);// 设置定时检查PLC触发信号inspectionTimer = new Timer(CheckTriggerSignal, null, 0, 100); // 每100ms检查一次}// 检查PLC触发信号private void CheckTriggerSignal(object state){if (!plcController.IsConnected) return;// 读取PLC触发位(DB1.DBX0.0)var triggerBits = plcController.ReadInputBits(0, 1);if (triggerBits != null && triggerBits[0]){// 执行视觉检测var result = visionProController.RunInspection();// 写入检测结果到PLCplcController.WriteOutputBits(2, new bool[] { result.IsPass });  // DB1.DBX2.0:检测结果plcController.WriteOutputBits(3, new bool[] { false });         // DB1.DBX3.0:重置触发信号}}
}

六、实战案例：电子元件外观检测

1. 项目需求

检测 PCB 板上的 IC 芯片是否存在引脚变形、缺件等缺陷
检测速度：≥10 件 / 秒
缺陷精度：≥0.1mm

2. 解决方案

硬件配置：Basler ace 相机 + 环形光源，Siemens S7-1200 PLC 控制流水线
软件实现：
- VisionPro：使用 PatMax 定位芯片，Blob 分析检测引脚缺陷
- C# 上位机：通过S7.NET与 PLC 通信，实现触发控制与结果反馈
性能指标：检测准确率 99.8%，单帧处理时间≤80ms

3. 界面设计

csharp

// 创建WPF界面显示检测结果
public partial class MainWindow : Window
{private VisionSystem visionSystem;public MainWindow(){InitializeComponent();visionSystem = new VisionSystem();}private void btnStart_Click(object sender, RoutedEventArgs e){// 启动系统visionSystem.Initialize(txtPlcIp.Text, txtVisionProPath.Text);lblStatus.Content = "系统运行中...";}// 实时更新检测结果显示private void UpdateResultDisplay(VisionResult result){Dispatcher.Invoke(() =>{imgResult.Source = result.Image;lblResult.Content = result.IsPass ? "合格" : "不合格";lblDefectCount.Content = result.DefectCount.ToString();});}
}
