产品介绍
FusionOne HCI作为实现企业信息一体化的IT基础设施平台，以“软硬件垂直深度集成和调优”、“快速部署”、“统一管理”的理念，提供应用融合部署，提升核心业务运作效率，降低整体采购成本。
FusionOne HCI代表了IT产品的一个演进方向，基于虚拟化技术，将计算、存储、网络资源垂直整合，实现快速部署和扩容、简化维护，满足企业的快速变化的信息需求。
FusionOne HCI作为虚拟化超融合基础设施，是一个开放的、可扩展的系统。通过统一资源管理、运维管理等特性，帮助用户简单、快速实现不同应用的部署和维护管理。用户可根据其业务需求，在FusionOne HCI上定制开发、部署、更新或管理业务应用。这些应用包括简单的单机应用、复杂的集群应用等，如Exchange、SharePoint、ERP（Enterprise Resource Planning）/CRM（Customer Relationship Management）、VDI（Virtual Desktop Infrastructure）、SQL Server等。
-
硬件环境
硬件信息表，本案例中没有规划千兆管理交换机，改用光转电模块，配置介入IBMC
带外管理网络。
| 硬件名称 | 硬件配置 | 备注 |
| 超聚变2288H V7 | CPU INTEL(R) XEON(R) PLATINUM 8558 两颗 内存 64G 12条 raid卡：MegaRAID 9560-8i 4GB 硬盘：数据盘 16TB 12块， 系统盘960GB 2块后置，缓存盘nvme 3.2TB 2块 后置 网卡 XC383 万兆网卡两张，四个万兆端口，XP212千兆网卡一张，四个物理网口 电源：2000W两个 | 6台 |
| 万兆交换机-S6730S-S24X6Q-A | 24口万兆 | 2台 |
-
软件环境及配套表
产品文档
参考官方文档链接如下：
https://www.xfusion.com/support/#/zh/hyperconverged-solutions/fusionone-hci-23-pid-252193642/document?category=C01
兼容性对照
兼容查询网站
FusionOne HCI 23 23.2.3.2 版本配套表 01表信息截图如下
软件下载
下载链接参考如下
https://www.xfusion.com/support/#/zh/hyperconverged-solutions/fusionone-hci-23-pid-252193642/software
软件下载合集如下图
-
网络规划及配置

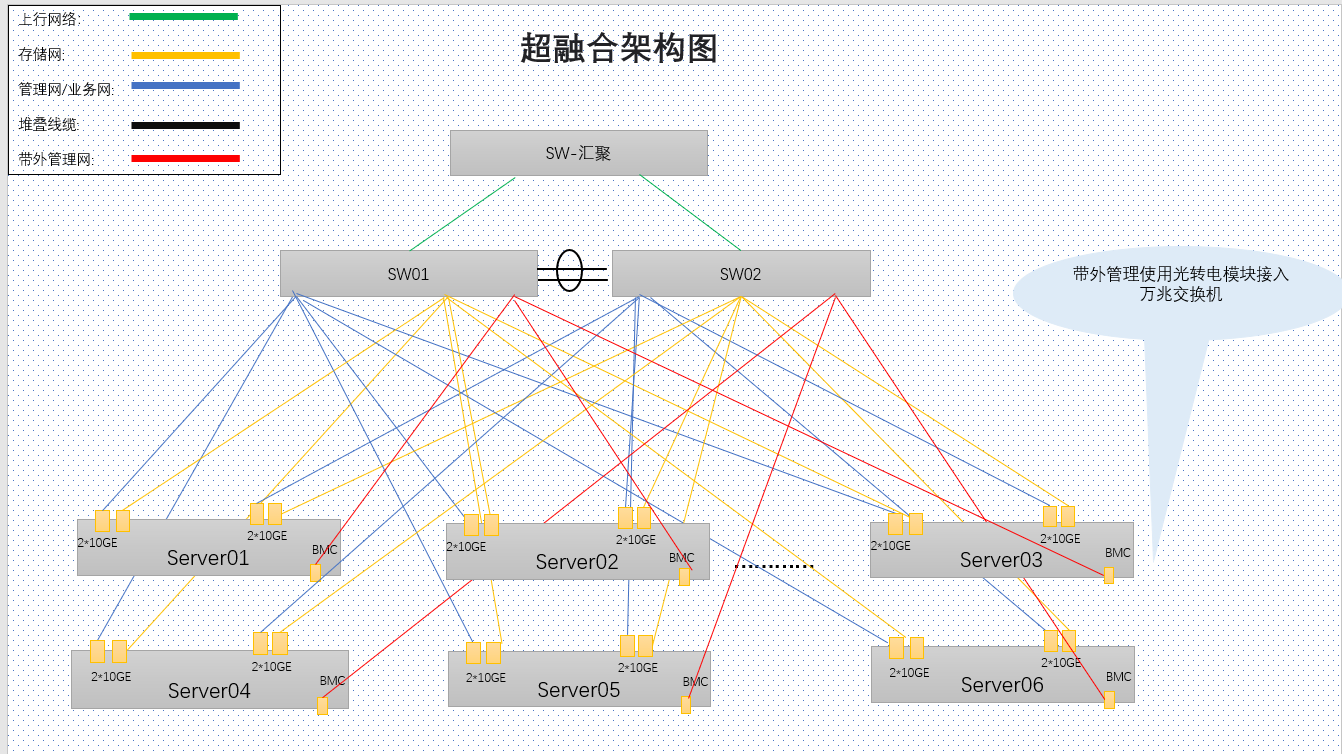

连线拓扑图
端口规划及物理视图
交换机1-6规划为业务网络和管理网，11-16规划为存储网络，17-18-19规划为带外管理网络
物理网卡和交换机端口对应关系表
物理视图
物理网卡1：端口1为业务网络，端口2为存储网
物理网卡2：端口1为业务网，端口2为存储网
管理网络和业务网复用分别为卡1卡2的第一个物理端口，这样设计防止单网卡故障影响业务运行。
IP地址规划表
| 角色 | BMC | VLAN | 业务管理网 | VLAN | 存储网 | VLAN | 备注 |
| MCNA01 | 10.63.4.30 | 2000 | 10.47.251.20 | 2000 | 172.21.50.1 | 3000 | 管理存储计算节点主 |
| MCNA02 | 10.63.4.31 | 2000 | 10.47.251.21 | 2000 | 172.21.50.2 | 3000 | 管理存储计算节点备 |
| SCNA01 | 10.63.4.32 | 2000 | 10.47.251.22 | 2000 | 172.21.50.3 | 3000 | 存储计算节点 |
| SCNA02 | 10.63.4.33 | 2000 | 10.47.251.23 | 2000 | 172.21.50.4 | 3000 | 存储计算节点 |
| SCNA03 | 10.63.4.34 | 2000 | 10.47.251.24 | 2000 | 172.21.50.5 | 3000 | 存储计算节点 |
| SCNA04 | 10.63.4.35 | 2000 | 10.47.251.25 | 2000 | 172.21.50.6 | 3000 | 存储计算节点 |
业务网
和管理网复用，上连汇聚网络，根据业务规划的ip和vlan，需要在万兆业务交换机上打通即可
管理网
管理网采用双链路聚合分别连接两个交换机的管理网聚合端口，管理和业务如果是万兆可以选择复用
存储网
存储网采用双链路聚合分别连接两个交换机的存储网聚合端口
带外管理网
IBMC网络为其按照网络需要和万兆堆叠交换机网络打通
交换机配置
参考官方文档
https://support.xfusion.com/support/#/zh/docOnline/DOC2020027746?path=zh-cn_topic_0000001155076845&relationId=DOC2020027744&mark=178
交换机堆叠
交换机冗余方式：
堆叠：堆叠（iStack）将多台交换机通过堆叠线缆连接在一起，使多台设备在逻辑上变成一台交换设备，作为一个整体参与数据转发。堆叠具有配置、设计相对简单的优点，主要应用于小企业、客户运维能力弱、边缘站点、小规模组网。
M-LAG：M-LAG（Multichassis Link Aggregation Group）即跨设备链路聚合组方式的配置方法，是一种实现跨设备链路聚合的机制，将两台交换机通过peer-link链路连接并以同一个状态和主机进行链路聚合协商，从而把链路可靠性从单板级提高到了设备级，组成双活系统。M-LAG相比于堆叠配置复杂度较高，具有更高的可靠性，并且支持单机设备独立升级，广泛应用于银行、证券、数据中心等双归接入场景。
结合FusionOne HCI组网要求，推荐使用堆叠
端口聚合
配置如下
-
带外管理配置
带外IP更改
默认的管理口为192.168.2.100 ，全部更改成规划的ip地址
带外管理用户
按照官方步骤新建带外管理用户和密码如下：
FusionOne HCI定制发货的服务器会预置ommadmin用户，默认密码为Fusion@123，
检查iBMC固件版本
按照第三章节，对照官方软件包要求的固件版本，将其升级到指定版本。
非必要：登录bmc查看固件信息，对照官方软件兼容表核对，满足及无需升级
升级版本参见官方表格固件要求
去产品官方网站下载最新的固件包（超聚变网站参考如下图）
2288H V6 - 配置手册、产品文档、固件驱动、案例 - 技术支持 - 超聚变数字技术有限公司 (xfusion.com)
远程连接bmc升级固件满足超融合软件硬性要求即可，
Raid模式更改
部署超融合按照官方文档建议，例子如下：
系统盘两块做raid1，raid卡为raid模式勾选JOBD,数据盘设置为直通，缓存盘不许更改模式，查看主板nvme识别出即可，详细配置如下图所示
- 软件部署
详细文档参见华为官方文档
https://support.huawei.com/hedex/hdx.do?docid=EDOC1100310814&lang=zh&idPath=7919749|251364444|251364849|251365793|253471153
FusionCube Builder虚拟机部署
OVA虚拟机导入
配置网卡为桥接网络
部署虚拟机导入ova格式化，配置虚拟机网卡需要和和带外网络和管理业务网相通
配置虚拟机的网络
详细参看官方文档
https://support.xfusion.com/support/#/zh/docOnline/DOC2020027746?path=zh-cn_topic_0000001155077055&relationId=DOC2020027744&mark=84
登录FusionOne Installer
部署截图
初始化存储
登录平台导入授权，初始化存储需要正式授权
-
登录平台，初始化系统
初始化存储
FusionOne Center界面
FusionOne Computer界面
- 功能测试及结果
超融合平台业务网和存储网采用两个万兆堆叠两台交换机，采用双链路，双网口聚合，保证业务稳定可靠性，但链路断开不影响业务。本测试文档通过断电单台业务交换机，模拟业务网口，存储网口单链路断开，测试管理平台是否受到影响，业务是否受到影响，部署列出详细截图。
平台链路冗余测试
测试方法：新建业务虚拟机，对交换机聚合的单链路进行断开，测试虚拟机是否正常运行，网络连通性是否正常
新建虚拟机，配置网络地址为10.47.251.222 虚拟机为windows ，使用cmd测试ping测试虚拟机
将交换机a的管理业务网络链路全部断开
业务网断开eth0
登录平台可查看聚合组，6台单链路已经断开，如下图
虚拟机正常连通
业务网断开eth6
测试步骤同上，查看物理网卡断开，
断开存储网eth7
断开存储网eth1
虚拟机连通始终正常
虚拟机在线迁移测试
将主机更改为04主机，选择只迁移主机资源不迁移存储
将光驱卸载
卸载vmtools
成功迁移
网络不受影响
-
测试结果
超融合平台可靠性，双链路，业务网和存储网络，单链路故障不应业务运行
测试结果
本测试通过分别断开AB堆叠的业务交换机，发现超融合聚合网络，管理业务未受到影响，采用ping 业务主机ip的方式，发现ping包返回结果均正常，业务迁移均正常。
