美光MTFC8GAKAJCN-4M_IT型eMMC应用介绍

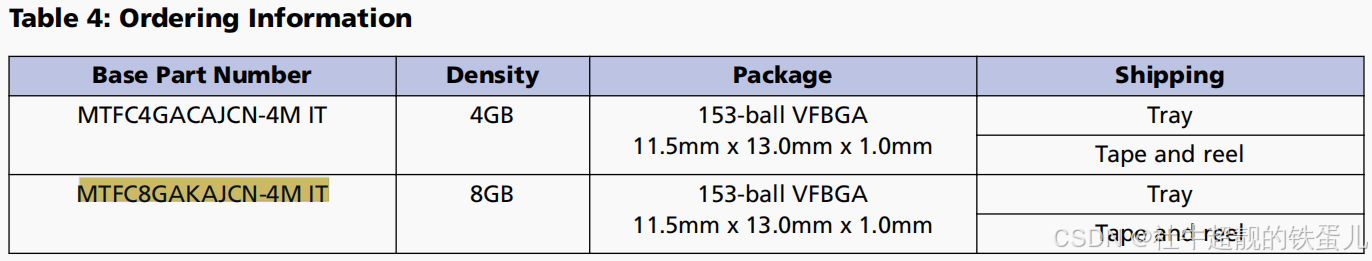

1.1 芯片订购信息

美光MTFC8GAKAJCN-4M_IT型eMMC，容量8GB，153-ball VFBGA封装。

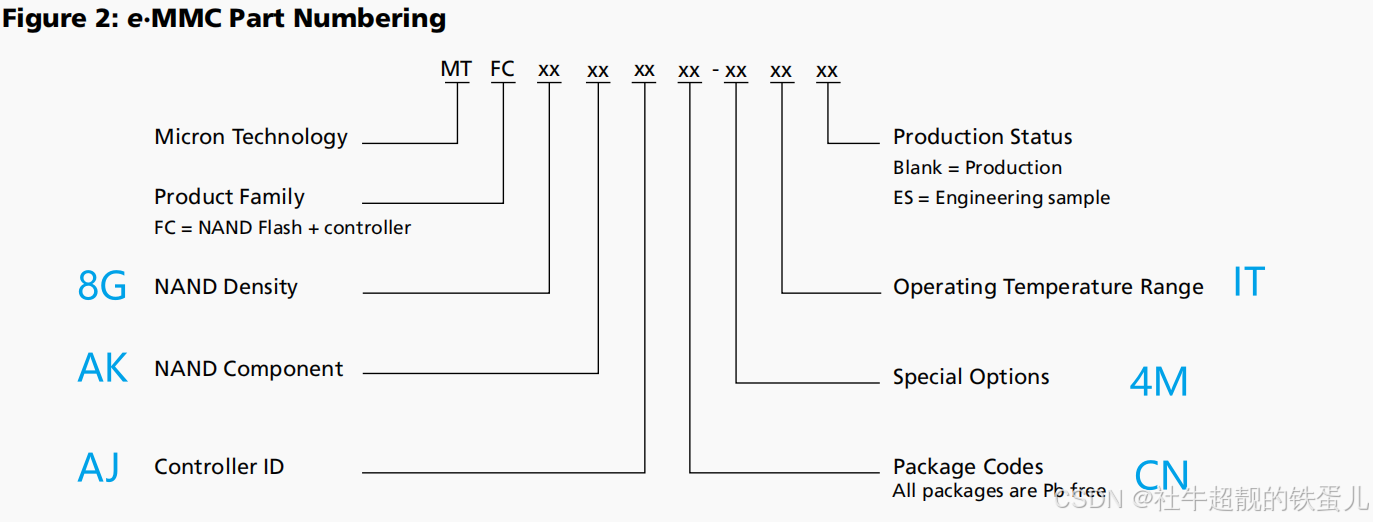

1.2 eMMC料号含义

2.1 特性

•多媒体卡（MMC）控制器和NAND闪存

•153球FBGA封装（符合RoHS标准，环保封装）

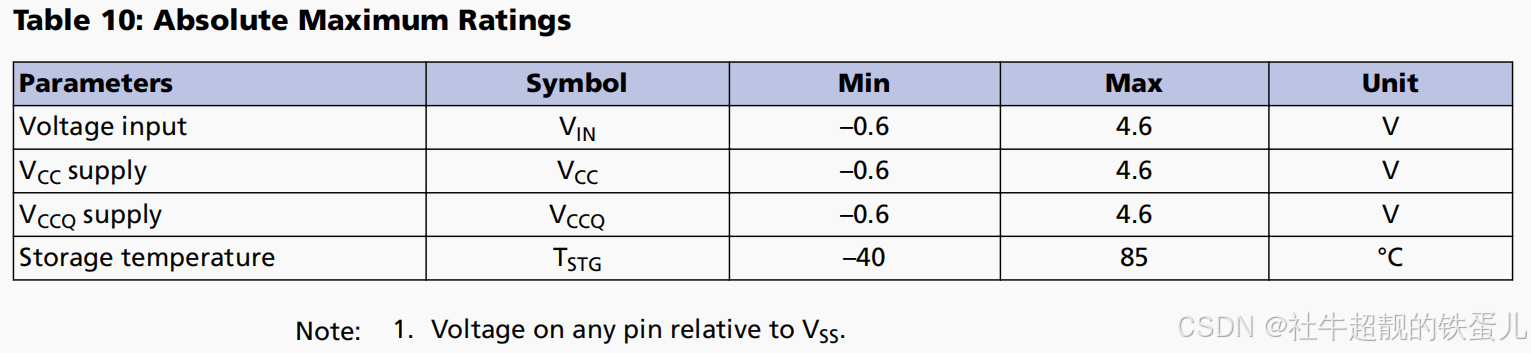

•VCC：2.7–3.6V

•VCCQ（双电压）：1.65–1.95V；2.7–3.6V

•工业温度范围

–工作温度：-40˚C至+85˚C

–存储温度：-40˚C至+85˚C

2.2 MMC特性

•符合JEDEC/MMC标准5.0版（JEDEC标准编号JESD84-B50）

–先进的12信号接口；

–主机可选支持x1、x4和x8个I/O通道

–支持SDR/DDR模式，时钟频率最高达52 MHz

–HS200/HS400模式

–实时时钟

–命令类别：类0（基础）；类2（块读取）；类4（块写入）；类5（擦除）；类6（写保护）；类7（锁卡）

–临时写保护

–强制启动（高速启动）

–睡眠模式

–可重放保护内存块（RPMB）

–安全擦除与安全修剪

–硬件复位信号

–多分区增强属性

–永久及上电写保护

–高优先级中断（HPI）

–后台操作

–可靠写入

–数据丢弃与清理

–扩展分区

–上下文ID

–数据标签

–声明已打包的命令

–设备容量动态调整

–向后兼容旧版MMC

–缓存

–现场固件更新（FFU）

–设备运行状态报告

–休眠通知

–关机通知

•实现ECC和块管理

2.3 e-MMC性能和电流消耗

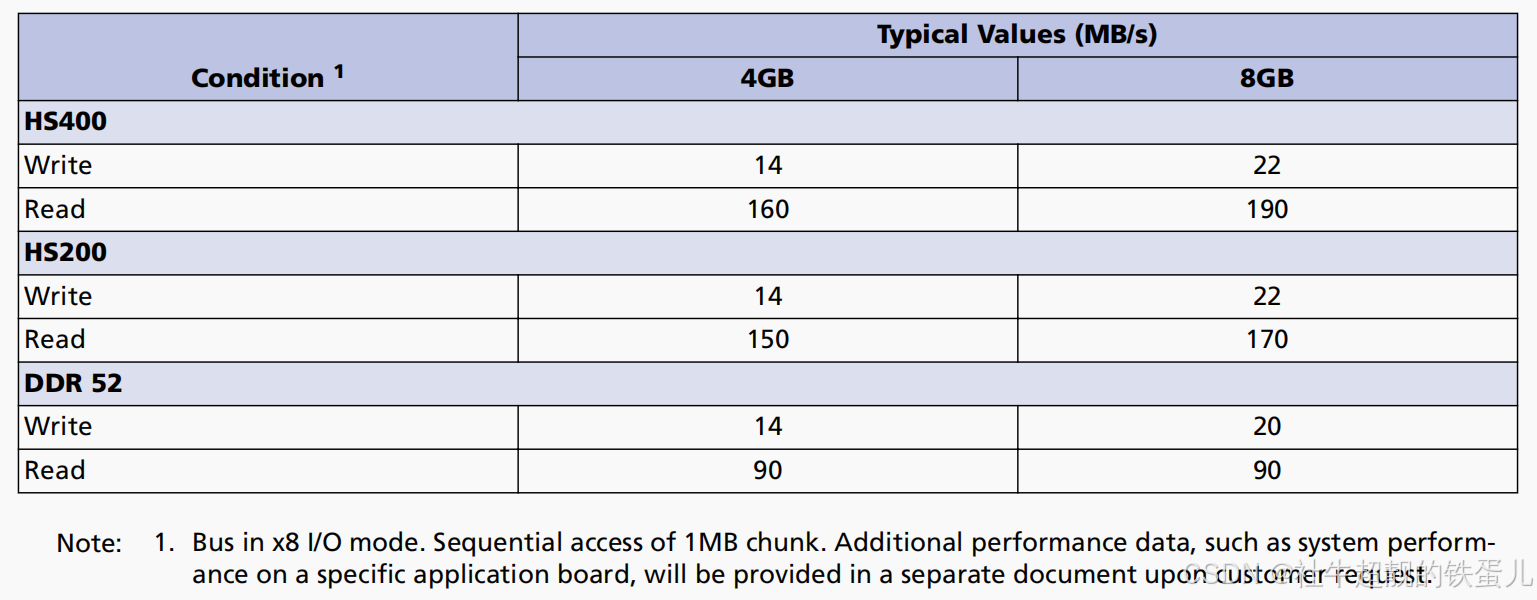

表1：MLC分区顺序性能

注：1.总线处于x8 I/O模式。对1MB块进行顺序访问。其他性能数据，例如特定应用板上的系统性能，将在客户要求时提供在单独的文档中。

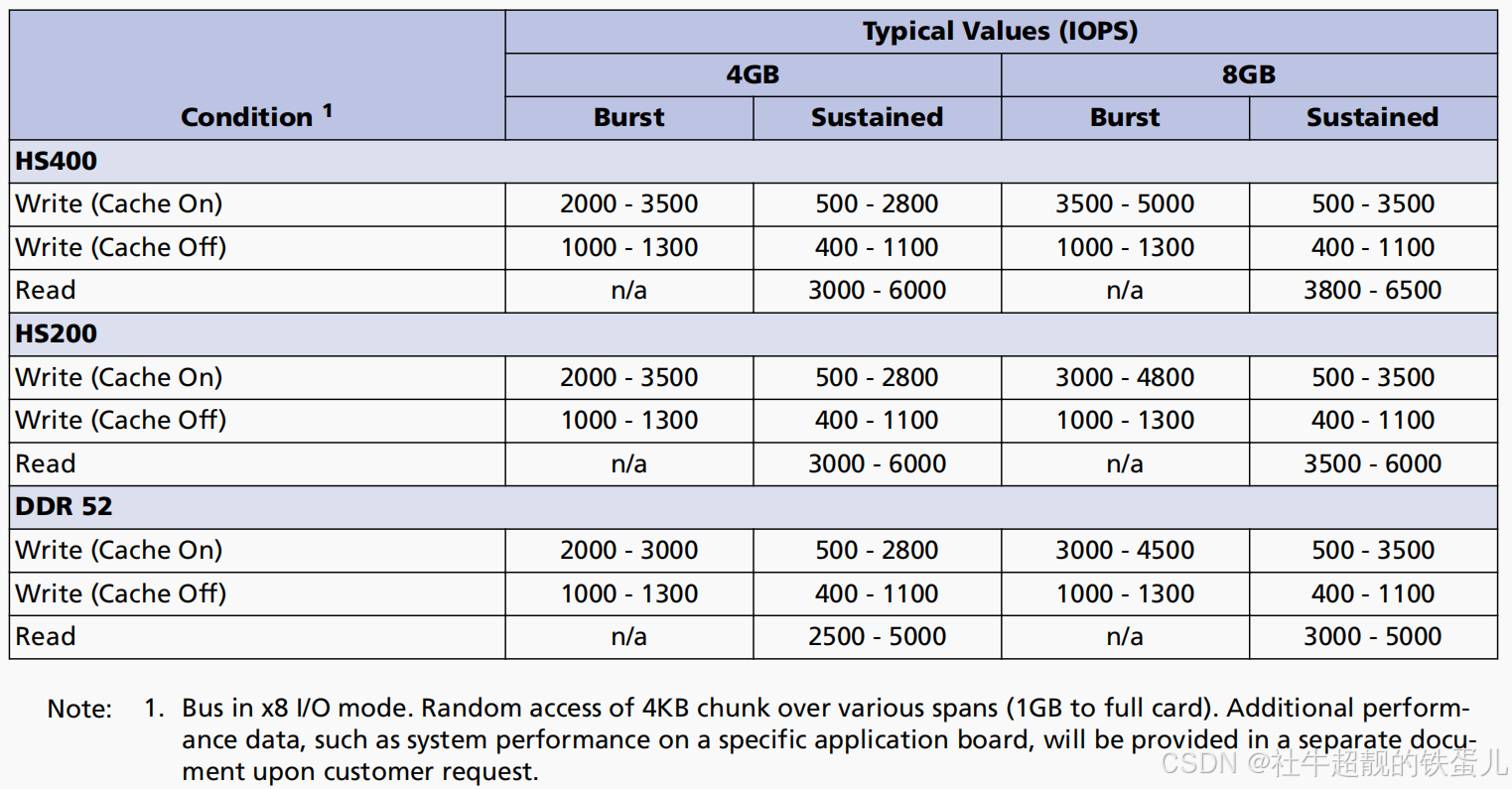

表2：MLC分区随机性能

注：1.总线处于x8 I/O模式。随机访问不同跨度的4KB块（从1GB到整个卡）。其他性能数据，例如特定应用板上的系统性能，将在客户要求时提供在单独文档中。

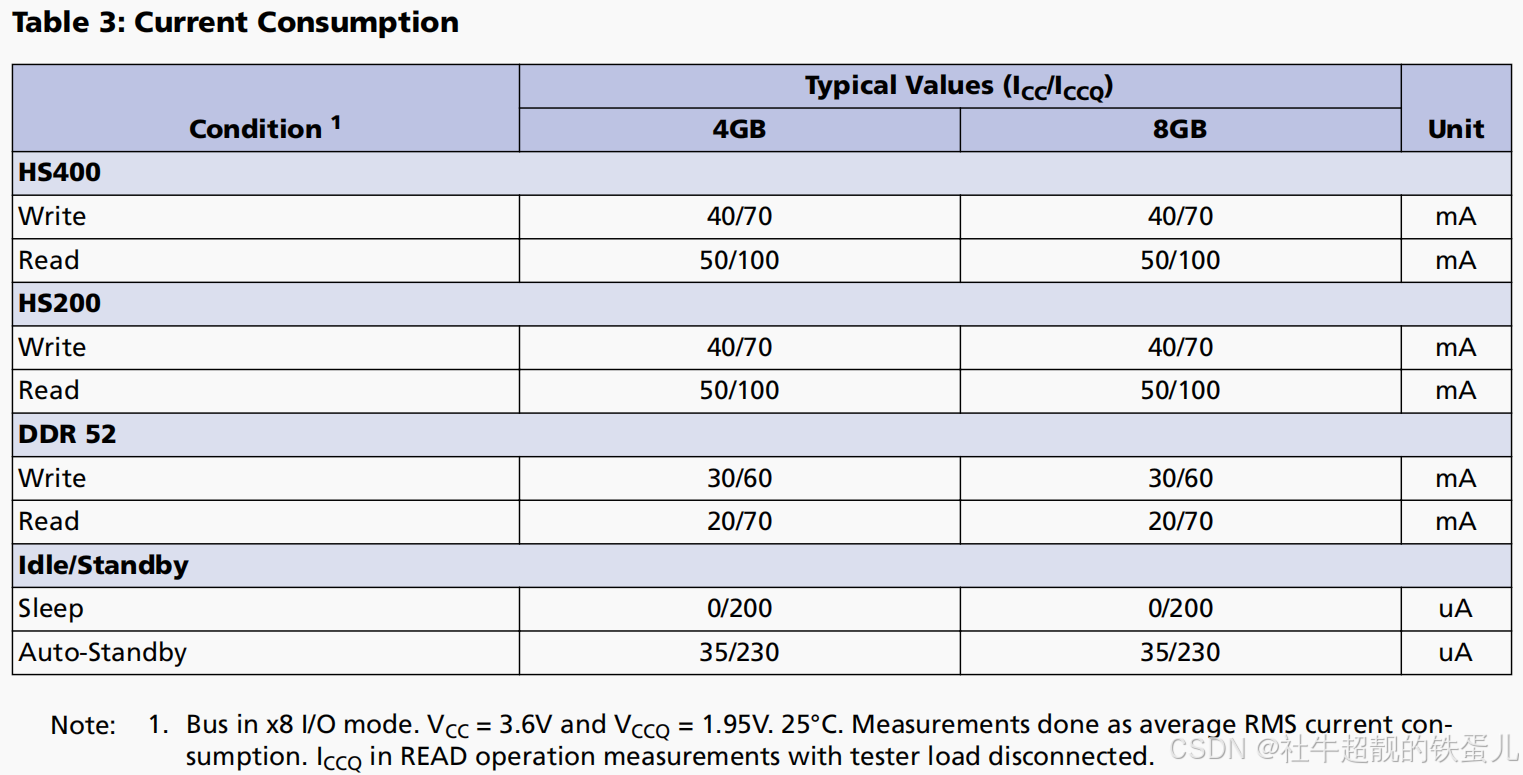

表3：电流消耗

注：1.总线处于x8 I/O模式。VCC = 3.6V，VCCQ = 1.95V，25°C。测量结果为平均RMS电流消耗。ICCQ为在测试仪负载断开时在读取操作的电流测量值。

3、一般说明

美光eMMC是一种通信与大容量数据存储设备，采用符合MMC系统规范的先进11信号总线架构，集成了多媒体卡（MMC）接口、NAND闪存组件及控制器。其每比特成本优势显著、封装体积小巧且可靠性优异，堪称工业应用领域的理想选择，广泛应用于基础设施网络设备、个人电脑服务器等各类工业产品。

这种非易失性存储器在保持数据完整性时无需持续供电，可在宽泛的工作温度范围内稳定运行，并具备抗冲击抗振动的特性。

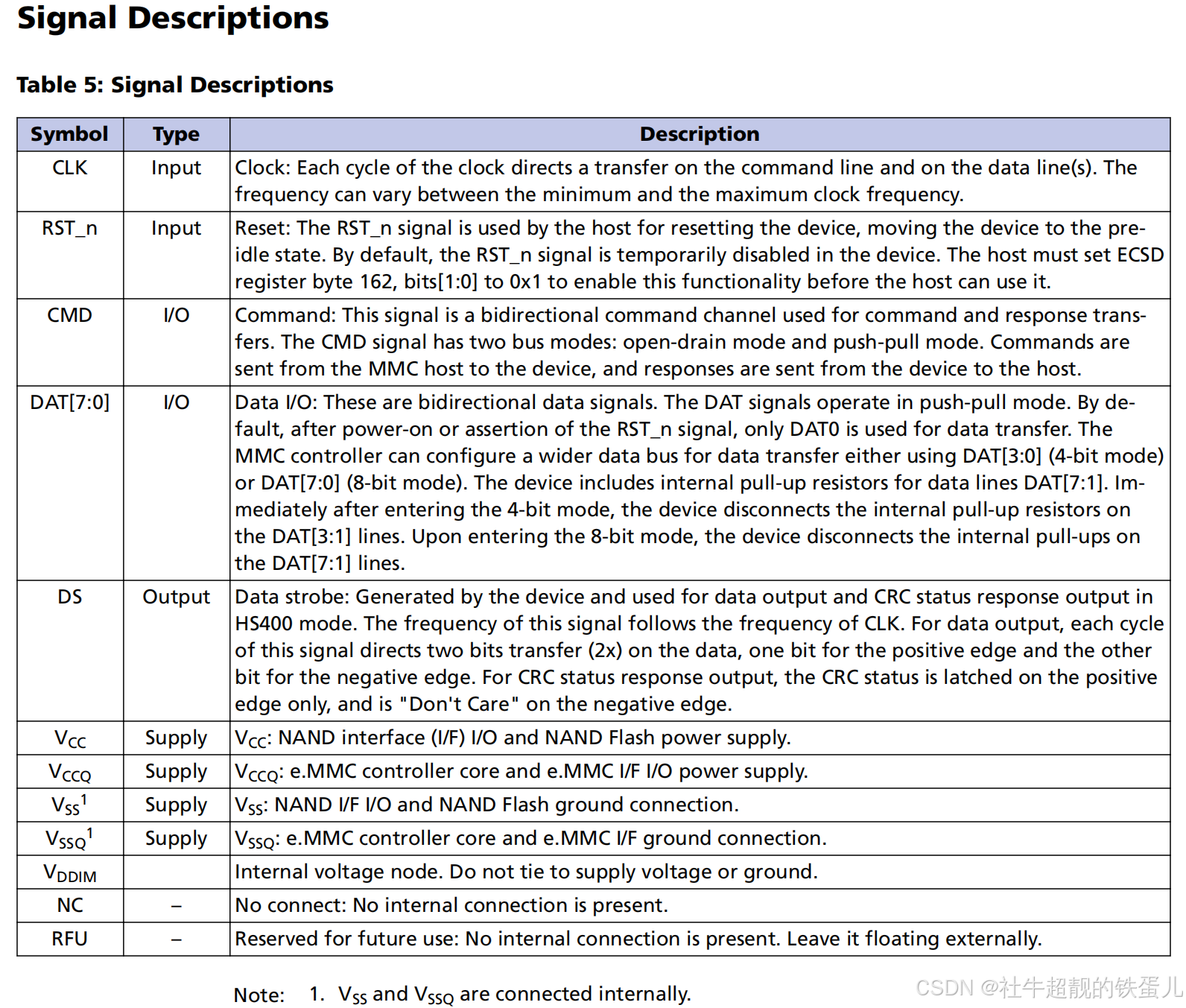

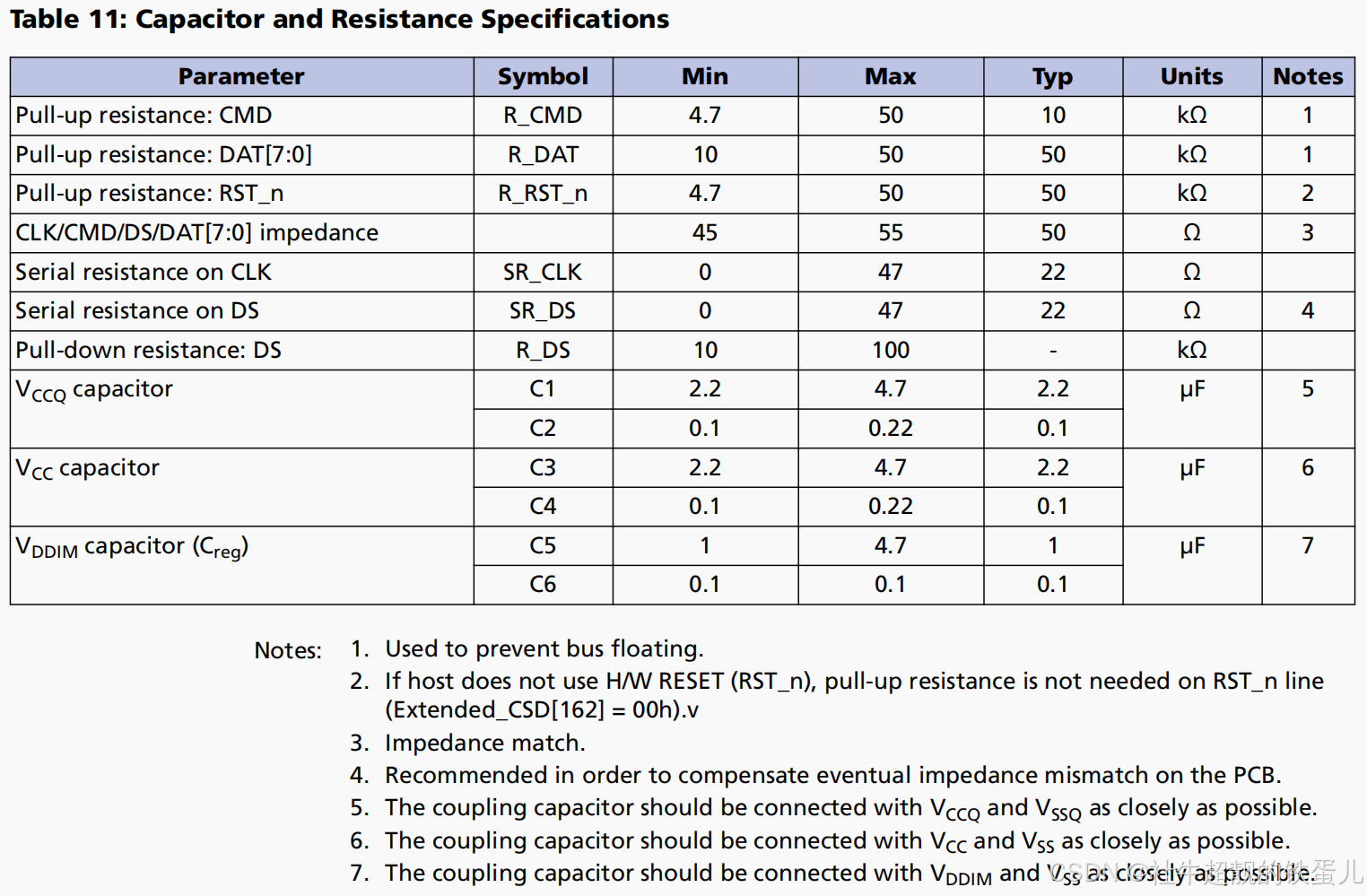

3.1 信号描述

CLK，时钟（输入）。命令行和数据线(s)在每个时钟周期上进行一次传输。频率可在最小和最大时钟频率之间变化。

RST_n，复位（输入）。RST_n信号由主机用来复位设备，将设备移至预空闲状态。默认情况下，设备中暂时禁用RST_n信号。主机必须将ECSD寄存器字节162的bit[1：0]设置为0x1才能启用此功能。

CMD，命令（输入/输出）。此信号是双向的命令通道，用于命令和响应传输。CMD信号有两种总线模式：开漏模式和推挽模式。命令由MMC主机发送到设备，响应由设备发送到主机。

DAT[7:0]，数据（输入/输出）。此为双向数据信号。DAT信号采用推挽模式工作。默认情况下，设备通电或RST_n信号被激活后，仅DAT0通道用于数据传输。MMC控制器可通过DAT[3：0]（4位模式）或DAT[7：0]（8位模式）配置更宽的数据总线进行传输。设备内置用于DAT[7：1]数据线的上拉电阻。设备进入4位模式后，会立即断开DAT[3：1]线路上的上拉电阻。当设备切换至8位模式时，会断开DAT[7：1]线路上的上拉电阻。

DS，数据选通信号（输出）。由设备生成，用于HS400模式下的数据输出和CRC状态响应输出。该信号频率与时钟信号CLK保持同步。在数据输出时，每个信号周期会向数据线传输两个比特（2x），其中正沿传输一个比特，负沿传输另一个比特。对于CRC状态响应输出，CRC状态仅在正沿被锁存，而在负沿则处于“无关紧要”状态。

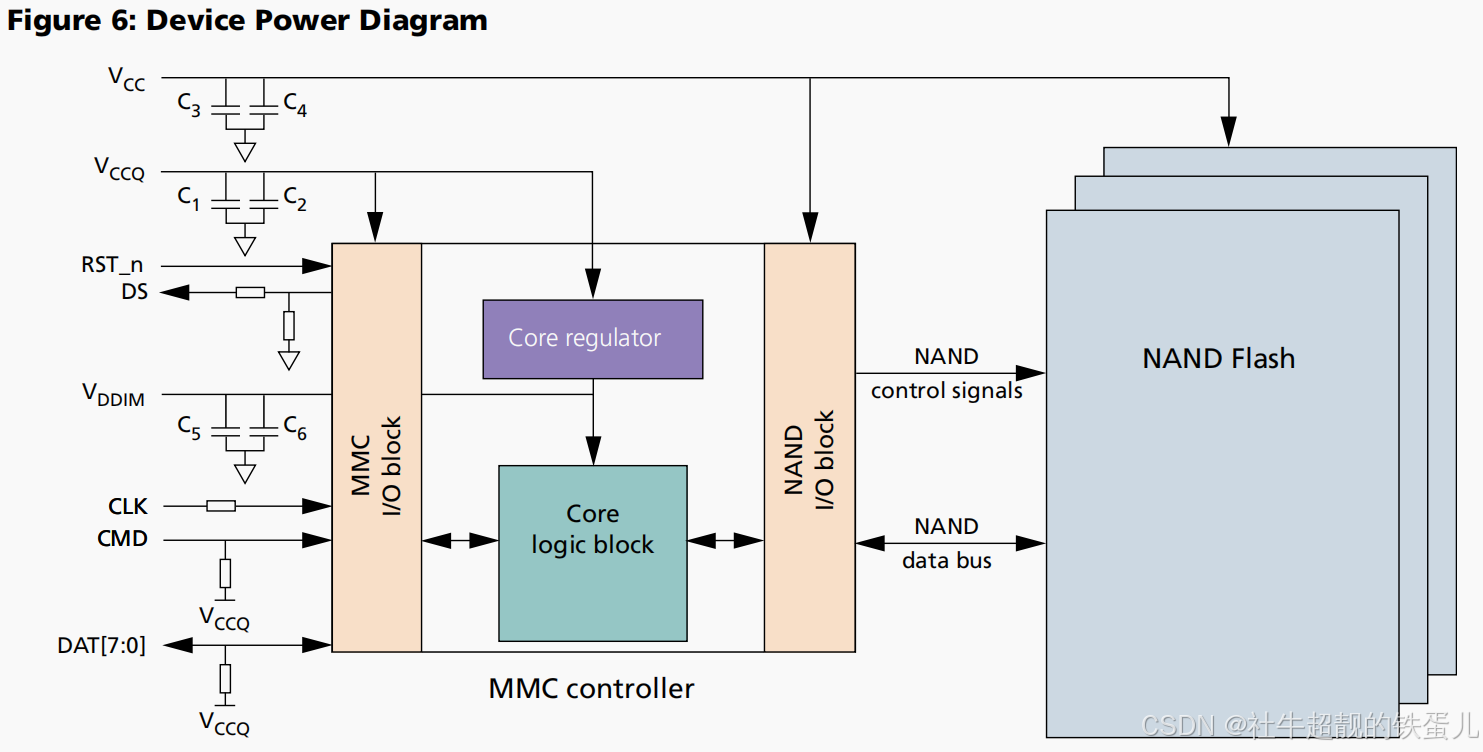

VCC，电源。NAND接口（I/F）I/O和NAND闪存电源。

VCCQ，电源。e.MMC控制器核心和e.MMC I/F I/O电源。

VSS，地。NAND I/F I/O和NAND Flash接地。

VSSQ，地。e.MMC控制器核心和e.MMC I/F接地。

VDDIM，内部电压节点。勿连接到电源电压或接地。

NC，无连接。不存在内部连接。

RFU，预留将来使用。没有内部连接，保持外部浮动悬空。

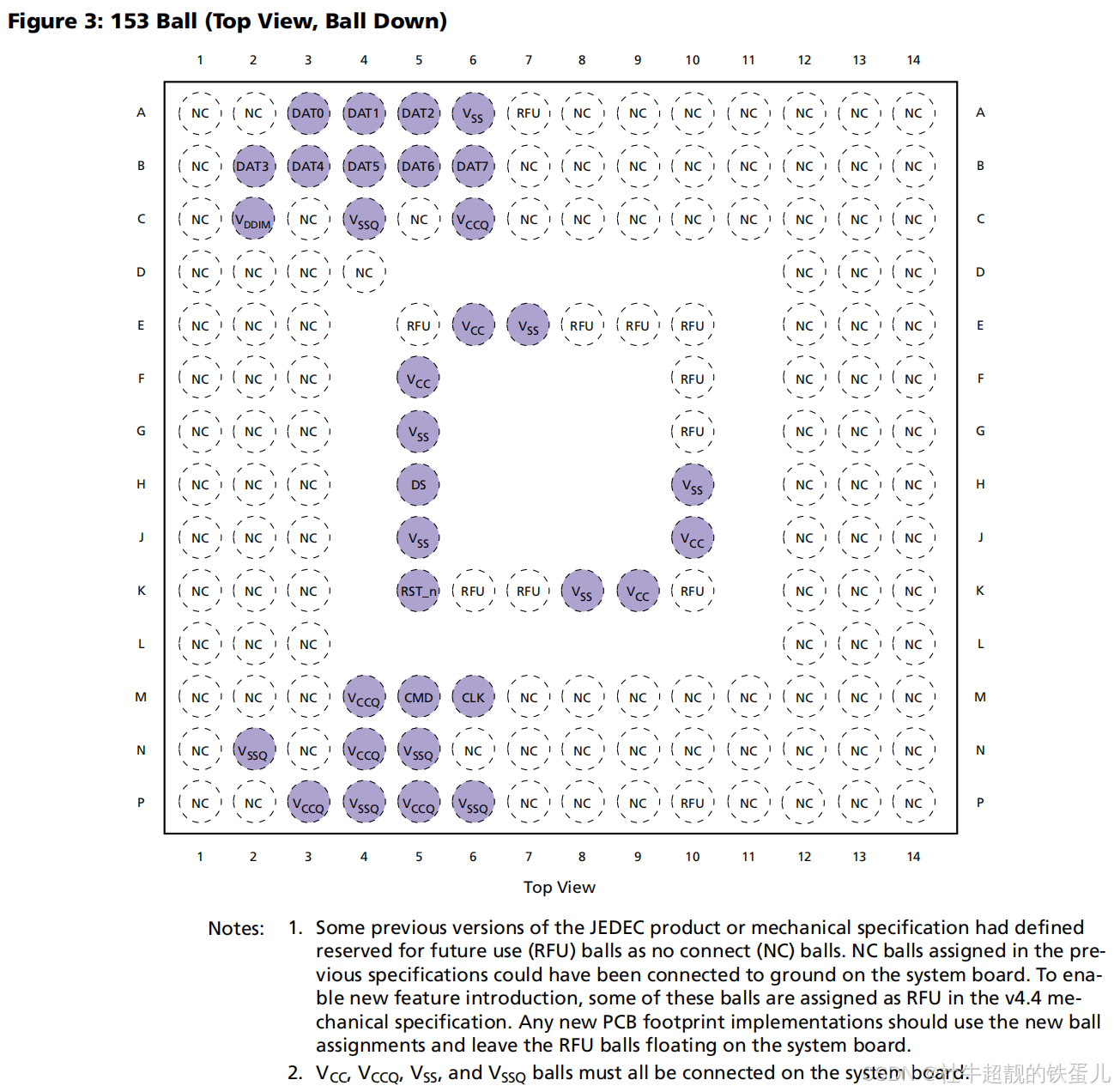

3.2 153个引脚信号分配

注意：

1.早期JEDEC产品或机械规范版本中，预留供未来使用的（RFU）焊球曾被定义为无连接（NC）焊球。根据旧版规范分配的NC焊球原本可直接接到系统地。为支持新功能的引入，v4.4机械规范将部分焊球重新划分为RFU。所有新增PCB焊盘布局均需采用新焊球分配方案，并保持RFU焊球在系统板上的浮动状态。

2. VCC、VCCQ、VSS及VSSQ焊球必须全部接入系统板。

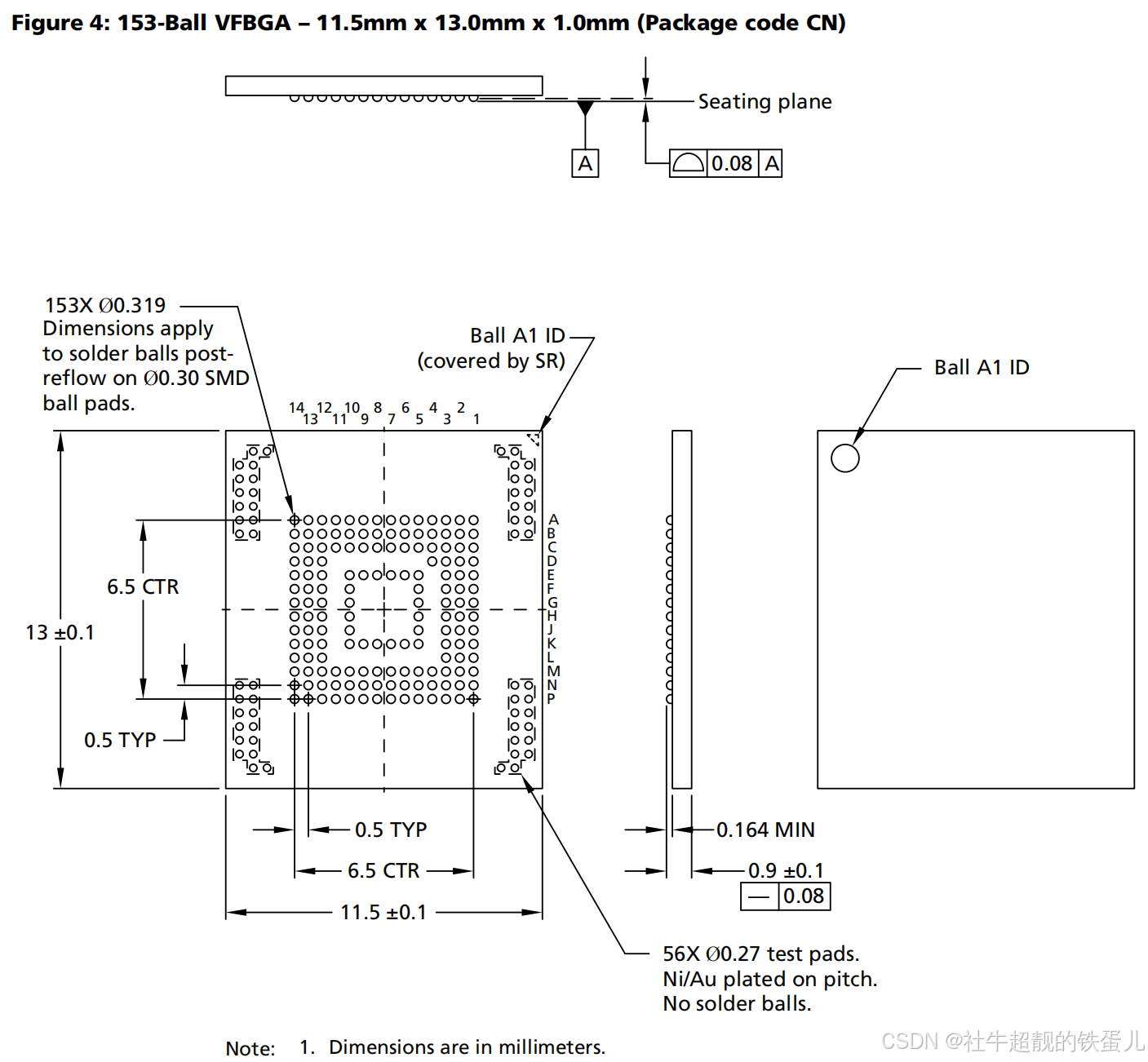

3.3 封装尺寸

153个Ball，VFBGA封装，11.5x13.0x1.0mm。

4、架构

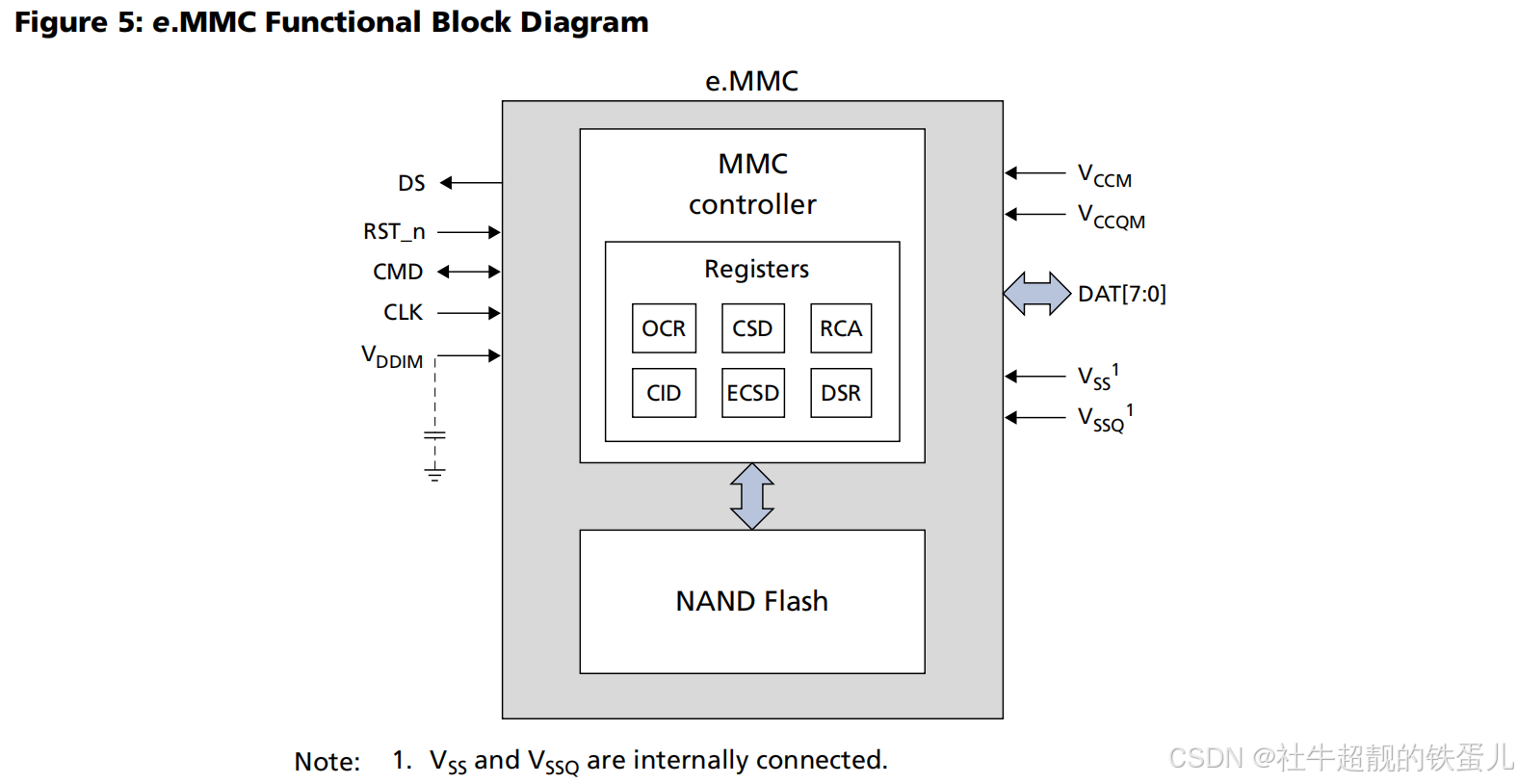

4.1 eMMC功能框图

4.2 MMC协议独立于NAND闪存技术

MMC规范定义了主机与设备之间的通信协议。该协议独立于设备内置的NAND闪存特性，由智能板载控制器统一管理。

控制器也负责逻辑块分配、坏块均衡等块管理功能，这些管理功能需要复杂的算法支持，并完全依赖于NAND闪存的技术规格（包括存储器类型或代数）。

由于这些管理功能由eMMC内部处理，因此对主机处理器而言完全透明。

4.3 缺陷和错误管理

美光电子（Micron e.MMC）采用先进的缺陷与错误管理技术。当检测到缺陷块时，设备会自动用备用块完全替换该缺陷块。这一过程对主机完全透明，不会影响用户分配的数据空间。

设备还内置纠错码（ECC，Error Correction Code）算法，确保数据完整性。为充分发挥这些先进技术的优势，并保障设备全生命周期内的数据正确加载与存储，主机需注意以下事项：

•在写入、读取和擦除操作后检查状态；

•避免在执行写入或擦除操作期间断电。

4.4 操作条件寄存器

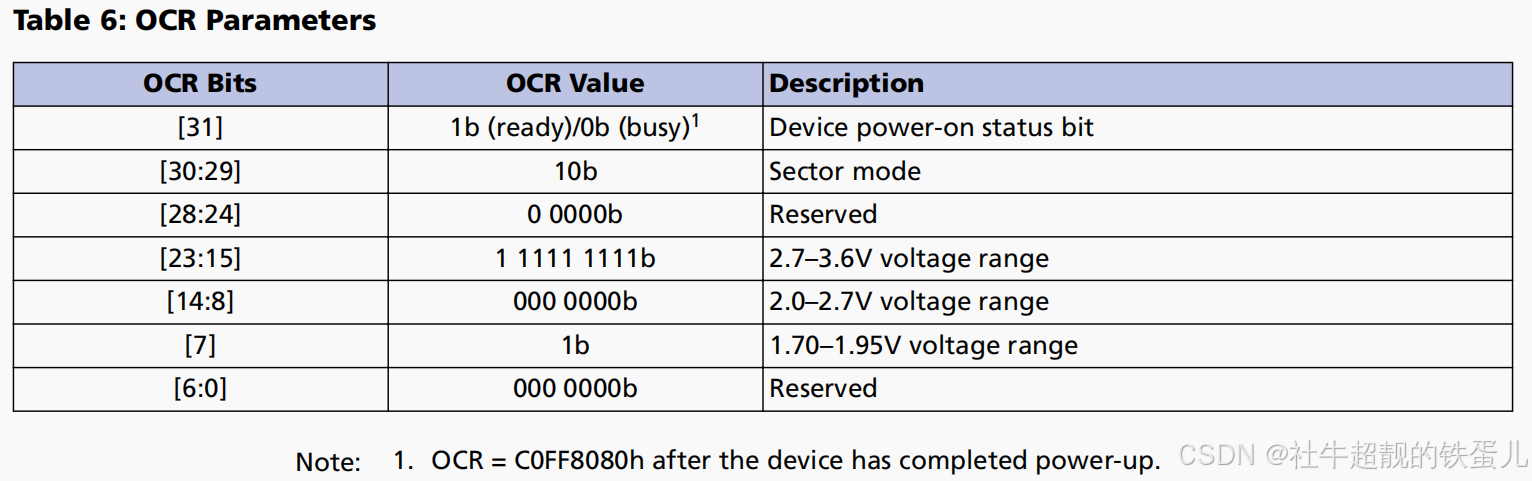

32位操作条件寄存器（OCR，Operation Conditions Register）保持eMMC的电压曲线和访问模式指示，此外，该寄存器还包括状态信息位。

4.5 CID寄存器

eMMC卡识别（CID，Card Identification Register）寄存器宽128位，它包含在卡识别阶段使用的设备识别信息，这是e.MMC协议所要求的。每个设备创建时都会有一个唯一的识别号。

4.6 CSD寄存器

eMMC卡专用数据（CSD，Card-Specific Data）寄存器用于提供设备内容访问的相关信息。该寄存器定义了数据格式、纠错类型、最大数据访问时长、数据传输速度，以及是否启用DS寄存器等功能。寄存器的可编程部分（Table 8: CSD Register Field Parameters表中标记为W或E的条目）可通过PROGRAM_CSD（CMD27）命令进行修改。
