一、论文结构概述

本文采用经典学术论文框架：

1. ​摘要（ABSTRACT）​​：概述FAN-UNet的核心贡献——结合Vision-FAN Block与U-Net，解决长程依赖和周期性建模问题。
2. ​引言（Introduction）​​：阐述医疗图像分割的重要性，分析CNN和Transformer的局限性，并引出FAN在周期性建模的优势。
3. ​预备知识（Preliminaries）​​：介绍傅里叶分析基础，为方法部分奠定数学基础。
4. ​方法（Method）​​：详解FAN-UNet架构，包括Vision-FAN Block和FANLayer2D的设计。
5. ​实验（Experiment）​​：在ISIC2017/2018数据集上对比SOTA模型，并进行消融实验验证组件有效性。
6. ​结论（Conclusion）​​：总结模型优势，并展望未来方向。

该结构逻辑清晰，层层递进，从问题定义到解决方案再到实证验证。

---

二、创新点详解

FAN-UNet的三大核心创新：

1. ​Vision-FAN Block​：首次将傅里叶分析层（FANLayer2D）与自注意力机制结合，同时捕捉长程依赖和周期性特征。
2. ​医疗分割首次应用​：这是FAN模型在医疗图像分割领域的首次探索，填补了周期性建模的空白。
3. ​高性能与轻量化​：实验显示，FAN-UNet在mIoU（78.99%）、DSC（88.25%）、Accuracy（96.30%）等指标上优于主流模型（如HC-Mamba、TransFuse），且模型复杂度可控。

这些创新解决了医疗图像中病变区域周期性模式（如皮肤纹理重复性）的建模难题，显著提升分割鲁棒性。

---

三、创新点结构与原理

（1）Vision-FAN Block：全局与周期特征的融合引擎

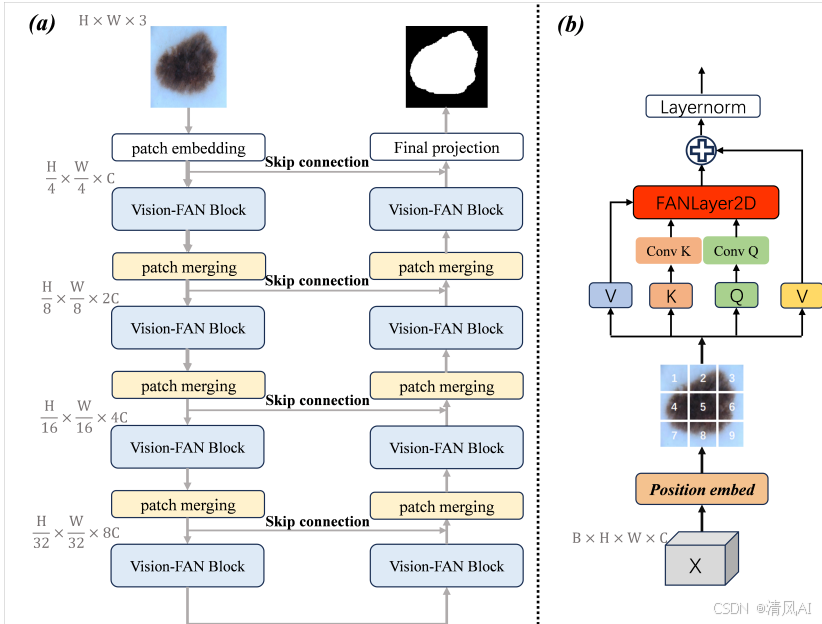

Vision-FAN Block是FAN-UNet的核心模块，其结构如图1(B)所示。它通过多阶段处理整合全局和局部信息：

• ​位置编码（Positional Embed）​​：为特征图添加位置信息，增强空间关系理解。
• ​窗口自注意力（Window-based Self-Attention）​​：计算特征图不同位置的交互，捕捉长程依赖。例如，在皮肤病变分割中，病变区域可能跨越多个空间位置，自注意力能有效关联这些区域。
• ​FANLayer2D​：基于傅里叶分析，显式编码周期性特征（原理见下文）。
• ​残差连接与层归一化​：确保训练稳定性，避免梯度消失。

该模块的数学表达为：

# 伪代码示意
def Vision_FAN_Block(input):  x = positional_embed(input)  # 位置编码  x = window_self_attention(x)  # 自注意力  x = FANLayer2D(x)           # 傅里叶分析层  x = layer_norm(x + input)    # 残差连接与归一化  return x

（2）FANLayer2D：周期性建模的核心

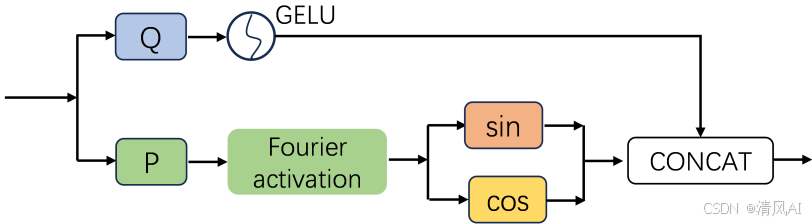

FANLayer2D是Vision-FAN的关键组件，其结构如图2所示。原理基于傅里叶级数展开：

• ​数学基础​：将输入函数分解为正余弦分量（见公式5）：
  fS​(x)=B+Wccos(Winx)+Wssin(Winx)
  其中 B,Win,Wc,Ws 为可学习参数，T 为周期。
• ​处理流程​：
  • ​步骤1​：计算周期分量 P=Wp​∗X+bp​ 和非线性分量 G=Wg​∗X+bg​。
  • ​步骤2​：对 G 应用非线性激活（如ReLU），生成 Gact​=ϕ(G)。
  • ​步骤3​：对 P 应用傅里叶激活，得到 Pcos​=cos(P) 和 Psin​=sin(P)。
  • ​步骤4​：沿通道维度拼接 Pcos​、Psin​ 和 Gact​，形成输出特征。
• ​优势​：显式学习周期性模式（如医学图像中组织的重复纹理），提升模型泛化能力。



四、代码复现思路

基于PyTorch实现FAN-UNet的关键步骤：

1. ​整体架构​：继承U-Net的编码器-解码器结构，在跳跃连接处插入Vision-FAN Block。
2. ​FANLayer2D实现​：

import torch
import torch.nn as nn  class FANLayer2D(nn.Module):  def __init__(self, in_channels, out_channels):  super().__init__()  self.conv_p = nn.Conv2d(in_channels, out_channels // 2, kernel_size=3, padding=1)  # 周期分量卷积  self.conv_g = nn.Conv2d(in_channels, out_channels // 2, kernel_size=3, padding=1)  # 非线性分量卷积  self.act = nn.ReLU()  # 非线性激活  def forward(self, x):  P = self.conv_p(x)  # 周期分量  G = self.conv_g(x)  # 非线性分量  G_act = self.act(G)  # 激活  P_cos = torch.cos(P)  # 余弦激活  P_sin = torch.sin(P)  # 正弦激活  return torch.cat([P_cos, P_sin, G_act], dim=1)  # 通道拼接

1. ​损失函数​：组合Dice Loss和交叉熵:

   def combined_loss(input, target, alpha=0.5):  ce_loss = nn.CrossEntropyLoss()(input, target)  dice_loss = 1 - (2 * (input * target).sum() / (input.sum() + target.sum() + 1e-5))  return (1 - alpha) * ce_loss + alpha * dice_loss

   五、仿真结果分析

   实验基于ISIC2017/2018皮肤病变数据集，关键结果如下：

   （1）SOTA模型对比

   数据集	模型	mIoU(%)	DSC(%)	Accuracy(%)
   ​ISIC17​	FAN-UNet	​78.99​	​88.25​	​96.30​
   	HC-Mamba	77.88	87.38	95.17
   ​ISIC18​	FAN-UNet	​78.74​	​88.11​	94.31
   	Med-TTT	78.59	88.01	94.30

2. ​结论​：FAN-UNet在mIoU和DSC上全面领先，尤其在ISIC17上Accuracy达96.30%，证明其在复杂病变分割中的鲁棒性。
3. ​结论​：Vision-FAN Block贡献最大（mIoU提升0.88%），位置编码次之，验证了周期性建模和空间关系的关键性。

4. （2）消融实验

   配置	mIoU(%)	DSC(%)
   完整FAN-UNet（Proposed）	​78.74​	​88.11​
   移除Vision-FAN Block	77.86	87.55
   移除位置编码	78.42	87.89



六、应用场景

FAN-UNet在以下医疗场景潜力突出：

1. ​皮肤病变分割​：如ISIC数据集中的黑色素瘤，其边界纹理常呈周期性，FANLayer2D能精准捕捉此类模式。
2. ​肿瘤分析​：脑瘤（论文提及MRI数据）的形状变异大，但内部纹理有重复性，Vision-FAN Block可联合建模全局结构和局部周期特征。
3. ​多模态医疗图像​：未来可扩展至CT、MRI等多模态数据，傅里叶分析对噪声鲁棒性强，适合低质量临床图像。

实际部署时，需针对特定数据集微调周期参数 T，以适配不同器官的纹理尺度。

总结

FAN-UNet通过傅里叶分析 + 自注意力机制的创新融合，解决了医疗图像分割中的长程依赖和周期性建模难题。实验证明其在精度和泛化性上的显著优势，代码复现也较为直观。未来可探索其在3D分割或实时诊断中的应用。

 论文地址：https://arxiv.org/pdf/2410.02675
