掌握在 Ansys CFX Pre 中设置 RGP 表的技巧，以优化仿真精度和效率。

挑战

在计算流体动力学 （CFD） 领域，RGP（真实气体属性）表对于准确模拟流体在不同条件下的行为至关重要。这些表格提供了详细的热力学属性，这些属性对于高保真仿真至关重要。

RGP 表用于将真实气体属性输入到仿真环境中。它们有助于定义气体在不同温度和压力条件下的行为，这对于涉及可压缩流、化学反应和相变的过程至关重要。

如果没有准确的 RGP 表，仿真可能会产生错误的结果，从而导致次优设计和制造过程中的潜在故障。因此，了解和利用 RGP 表对于在 Ansys CFX Pre 中获得精确可靠的仿真结果至关重要。

工程解决方案

现在，它可以方便地在 Ansys CFX Pre 中生成 RGP 表。为此，分步过程如下。

创建和配置 RGP 表的分步过程

1. 打开 Ansys CFX Pre。无需加载您的模拟工程。

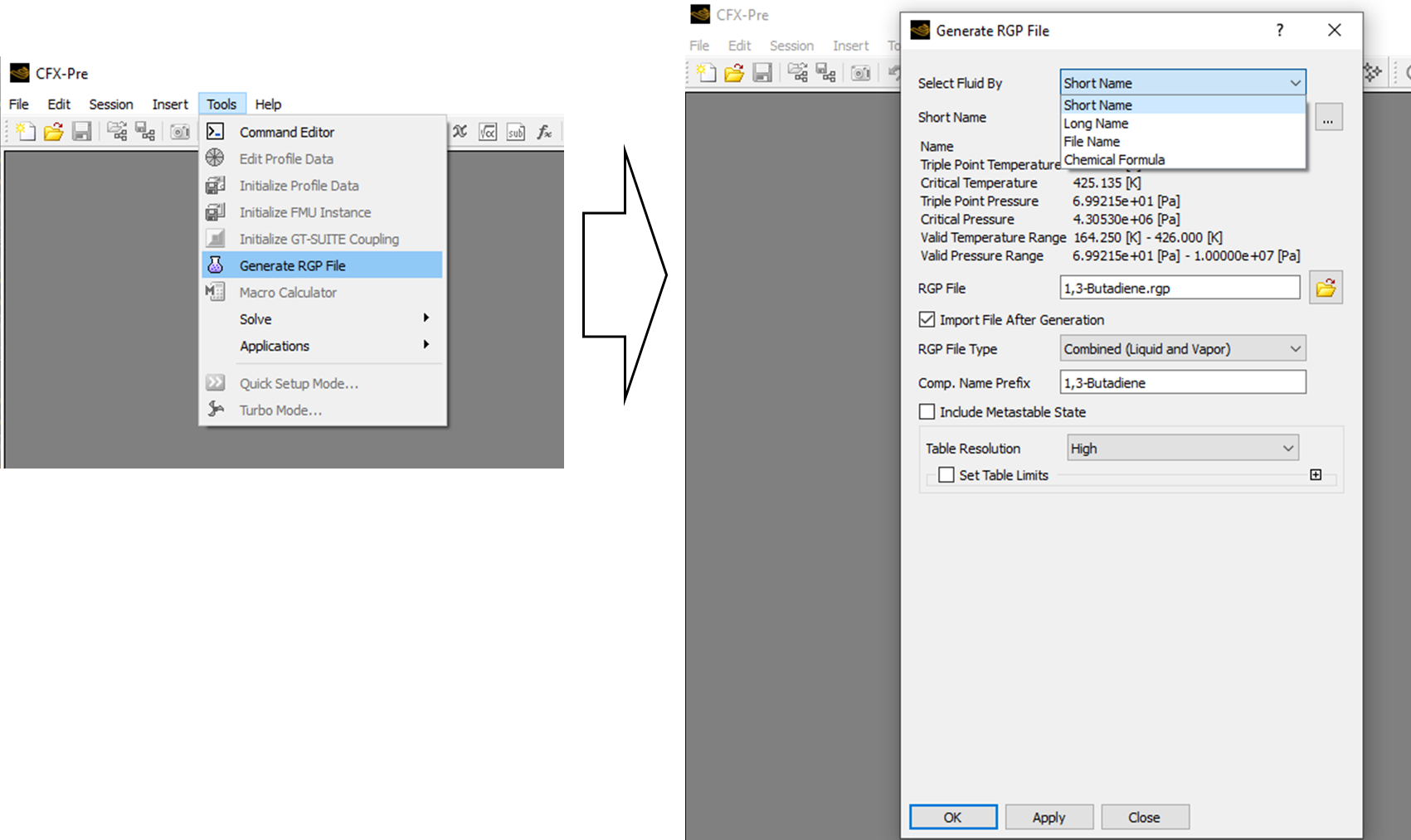

2. 导航到“工具”部分，然后选择“生成 RGP 表”。这将打开一个新窗口，其中提供了选择要为其创建表的流体的选项。选项包括“短名称”、“长名称”、“文件名”和“化学式”。

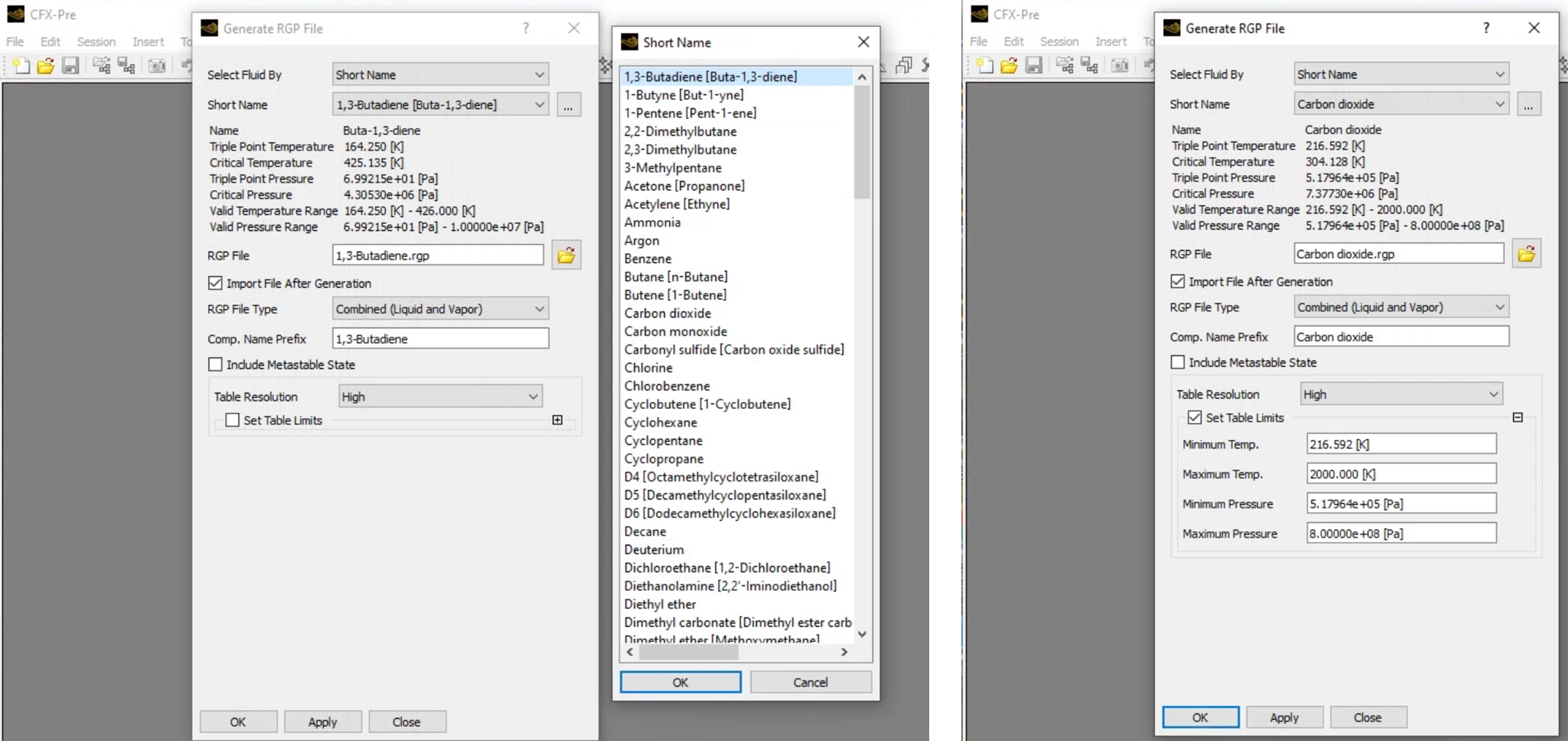

3. 在“Short Name（短名称）”选项中，列出了各种流体。例如，“二氧化碳”的选择如下所示（左）。请注意，表的名称和组件名称是相应的选择（用户可以更改！另请注意，将显示默认的关键数据。用户可以选择更改默认限制。为此，请单击 'Set Table Limits'，然后修改相关的温度和压力（右）。

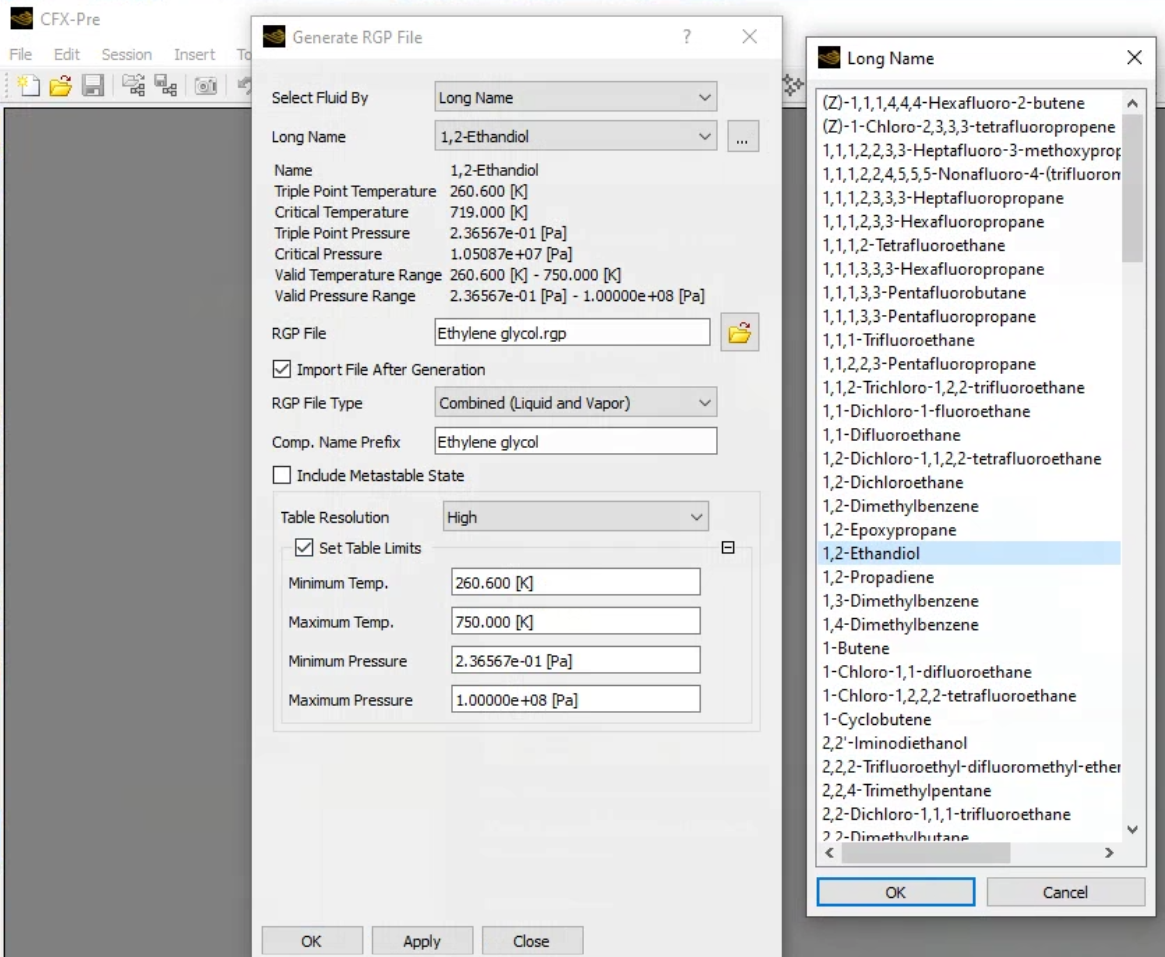

4. 在“Long Name”（长名称）选项中，以不同的形式列出了各种流体。

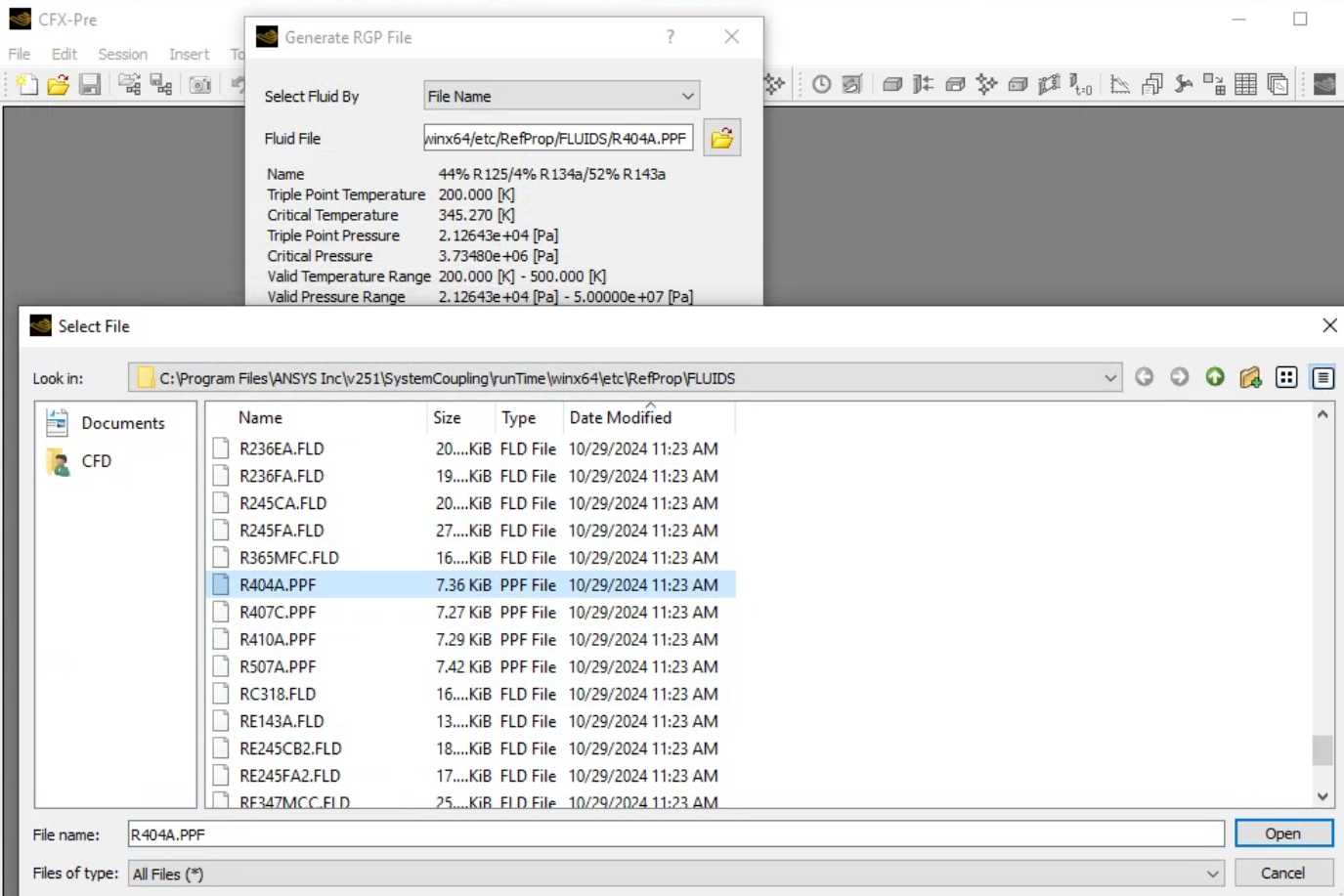

5. 在“文件名”选项中，用户可以选择复合流体。制冷剂 R404A 如下所示。

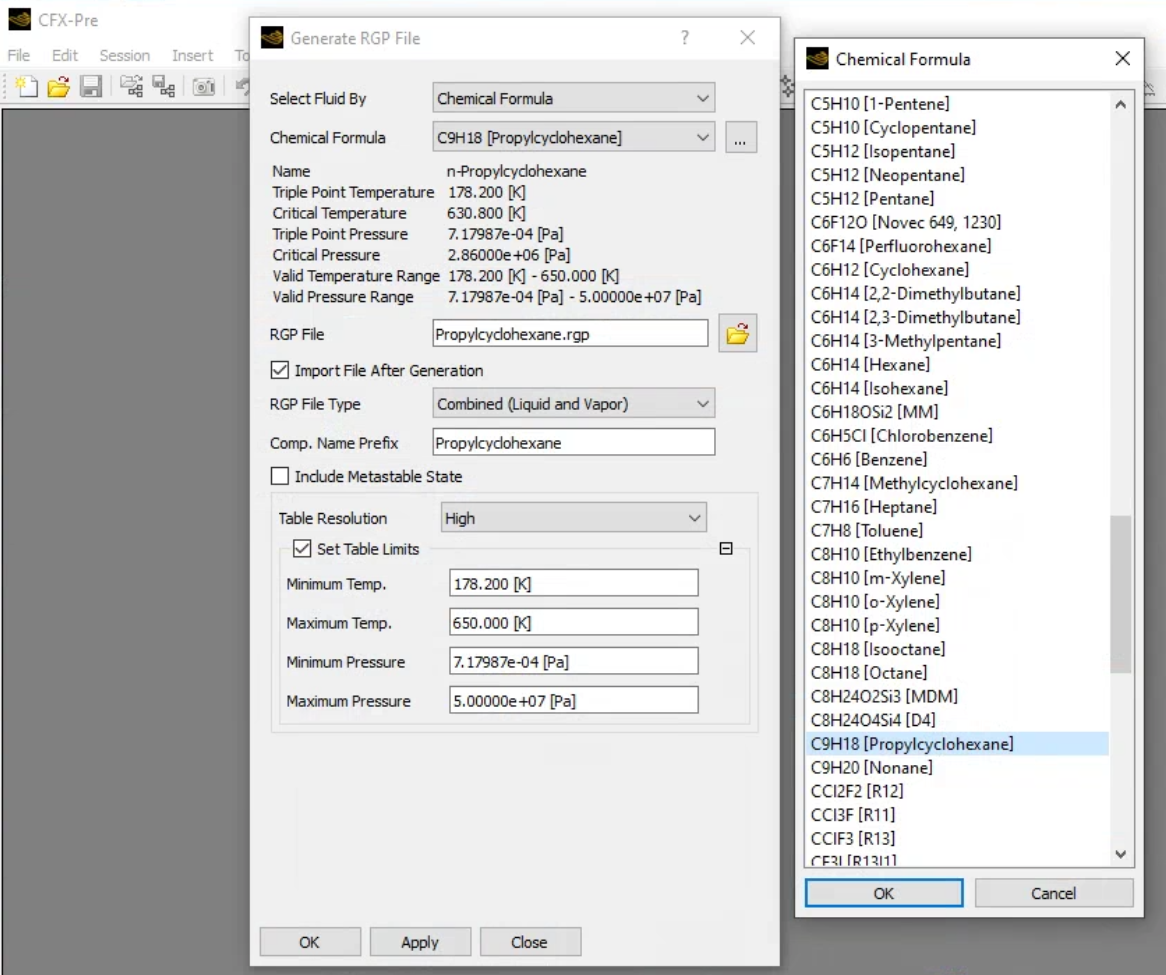

6. 在“化学式”选项中，与其他选项类似，列出了多种化学品。

7. 完成所有选择后，单击“确定”将生成一个包含液体和蒸汽组合数据的 RGP 表。

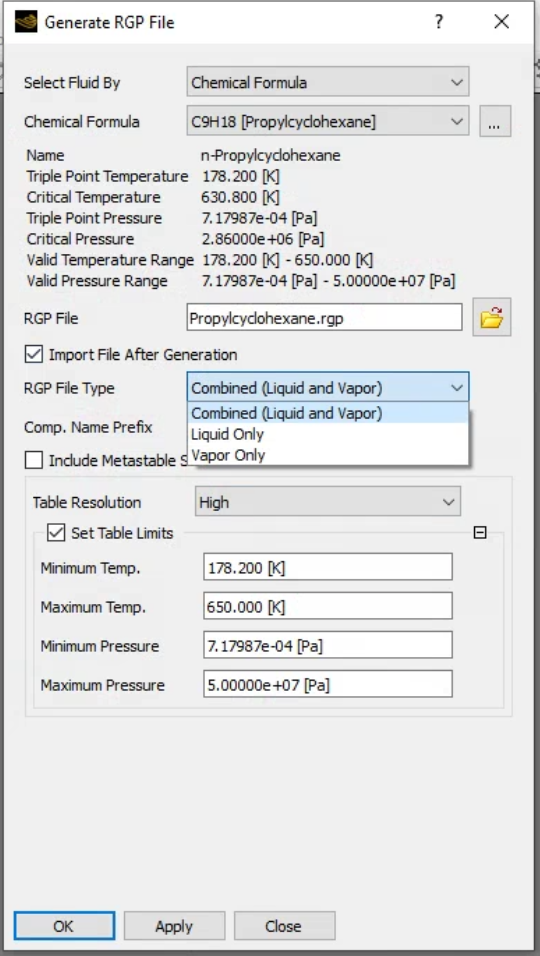

8. 用户可以选择为液体和蒸汽形式生成单独的 RGP 表。

好处

可以使用最新和最准确的热力学数据定期更新您的 RGP 表。这在模拟新材料或在不同的工作条件下尤为重要。

此外，仔细遵循软件的表格格式指南以避免导入错误，确保在问题设置中无缝集成。
