FPGA点亮ILI9488驱动的SPI+RGB接口LCD显示屏

ILI9488 RGB接口初始化

目录

前言

一、ILI9488简介

二、3线SPI接口简介

三、配置寄存器介绍

四、手册和初始化verilog FPGA代码

总结

---

前言

        ILI9488是一款广泛应用于嵌入式系统和电子设备的彩色TFT LCD显示控制器芯片。本文将介绍ILI9488先关的基础知识和ILI9488的寄存器配置，笔者多次阅读芯片手册多次调试之后最终成功点亮了一块分辨率为320*320的ILI9488驱动的TFT LCD显示屏，见文末提供的点亮视频。使用的SPI+RGB接口，SPI用来初始化，RGB接口用来传输像素值。

---

提示：以下是本篇文章正文内容，引用请附上链接！

一、ILI9488简介

        ILI9488支持很多接口类型，SPI串行接口，MCU并行接口，RGB接口都支持。像素格式也支持很多种，比如SPI串行接口支持3bit（8k）/18bit像素262k）SPI又分为3线和4线两种；MCU并行接口与RGB接口均支持16bit（65k）/18bit/24bit像素。

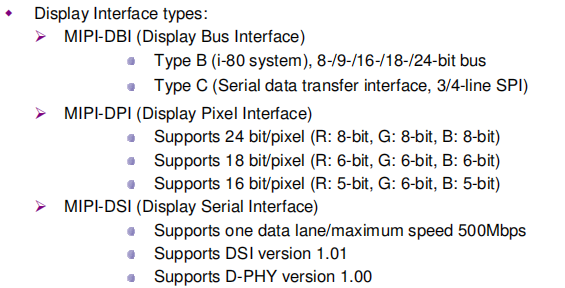

        下图是其支持的接口类型与像素格式。

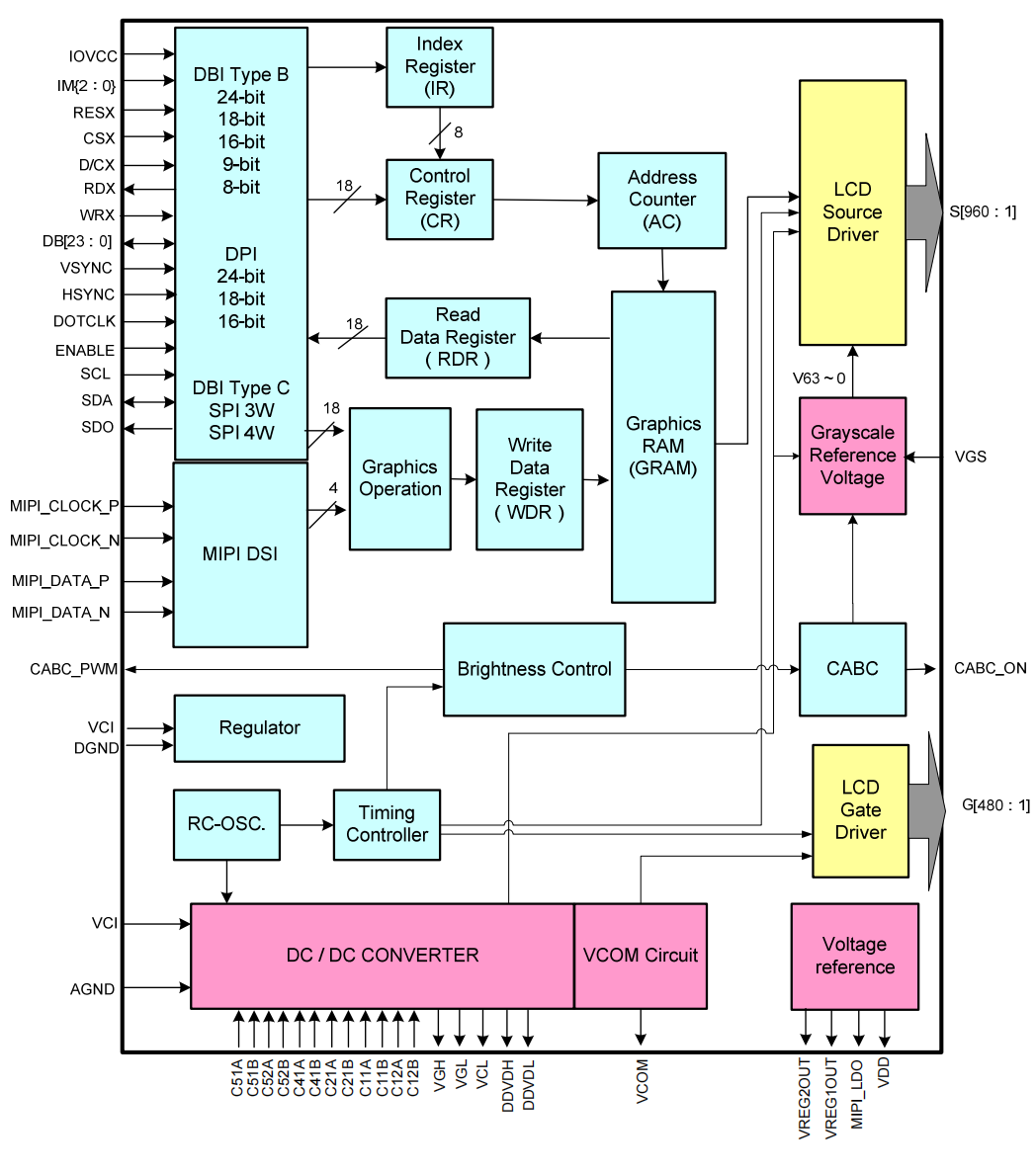

        下图是其框图。

        笔者使用的3线SPI+RGB接口，SPI用来完成初始化，RGB用来显示图片。

二、3线SPI接口简介

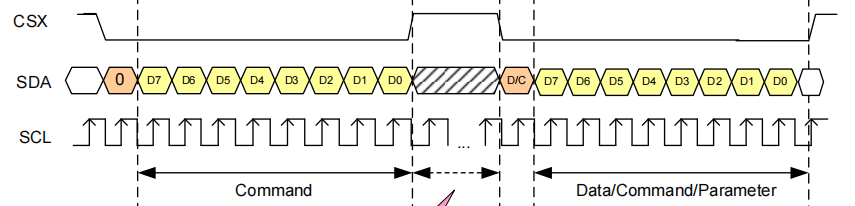

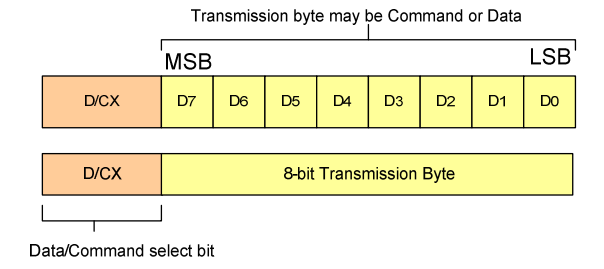

        3线SPI接口的数据格式如下图所示。

        在接口的写入模式下，主机将命令和数据写入ILI 9488。3线串行数据包包含一个D/CX（数据/命令）选择位和一个传输字节。如果D/CX位为“低”，则传输字节被解释为命令字节。如果D/CX位为“高”，则传输字节作为显示数据存储在EEPROM中，或作为参数数据存储在命令寄存器中。

        下图是传输的一个示例：

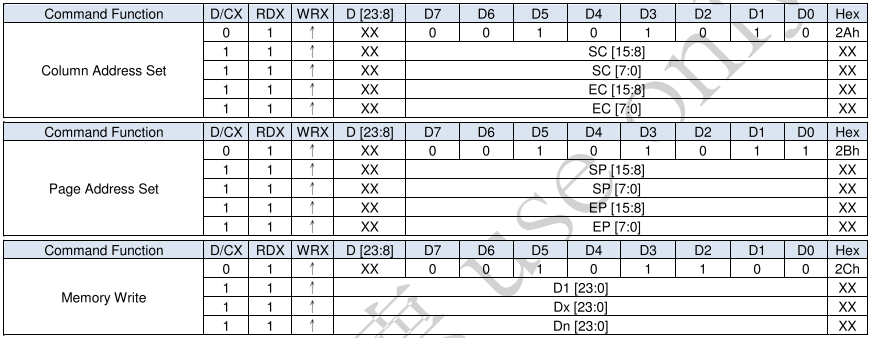

        显示时需要先进行初始化，配置一堆的寄存器，配置时需要发命令和参数，如下图举例所示，命令2Ah后面跟了SC、EC四个字节的参数。

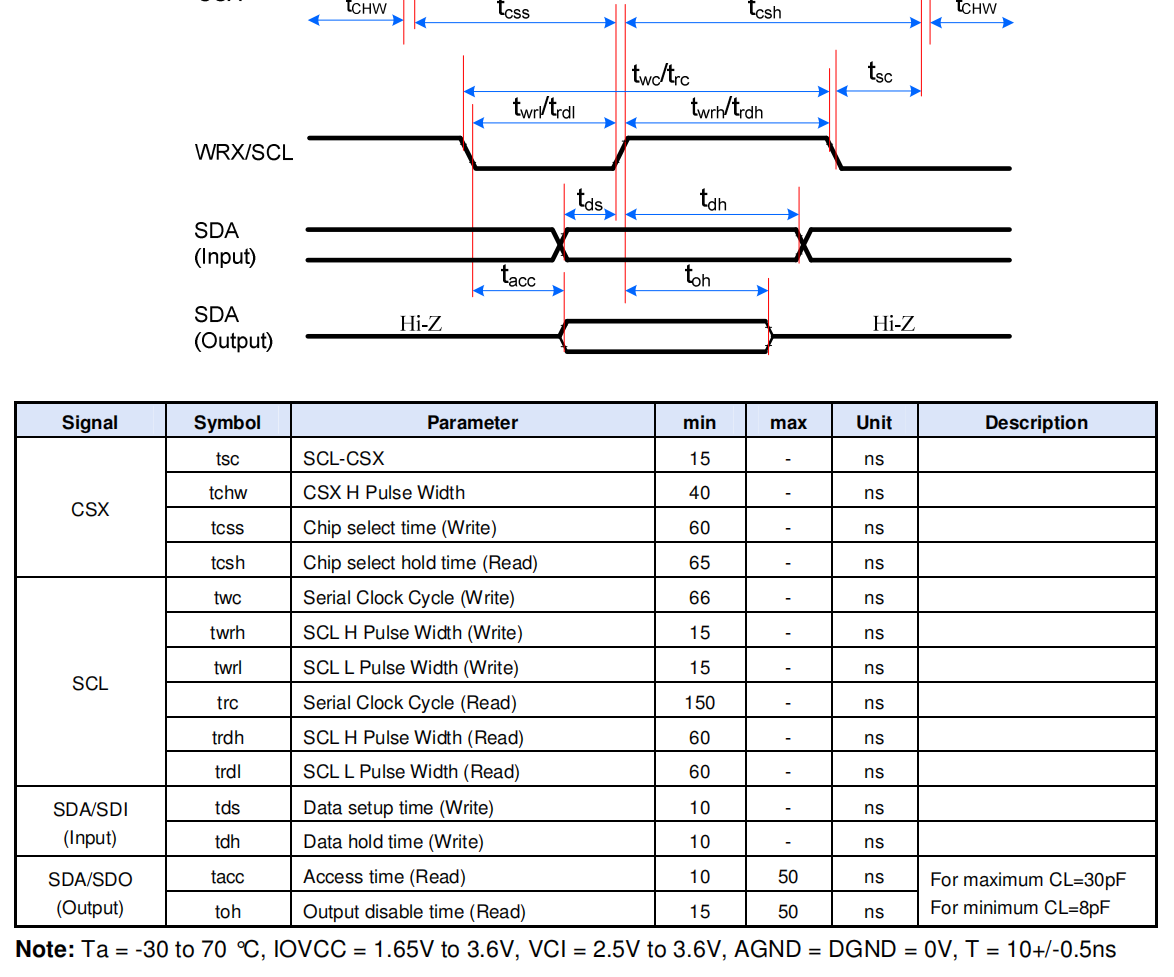

        下图是三线SPI时序介绍。可见写的周期最小为66ns，即SPI速率最大不超过15MHz。保守起见建议5MHz以内。

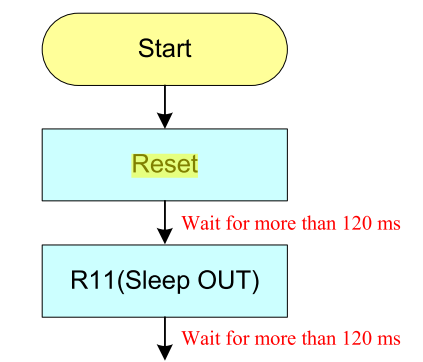

        其上电首先需要进行复位。

三、配置寄存器介绍

        需要配置的寄存器很多，这里列举几个为例说明一下。

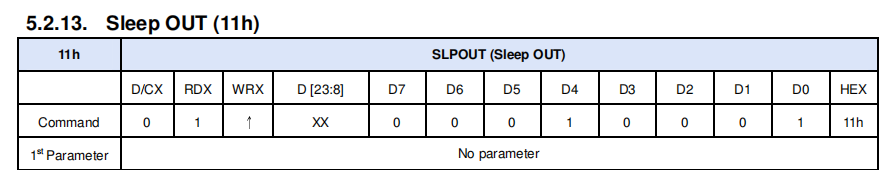

退出睡眠命令，该命令没有参数。

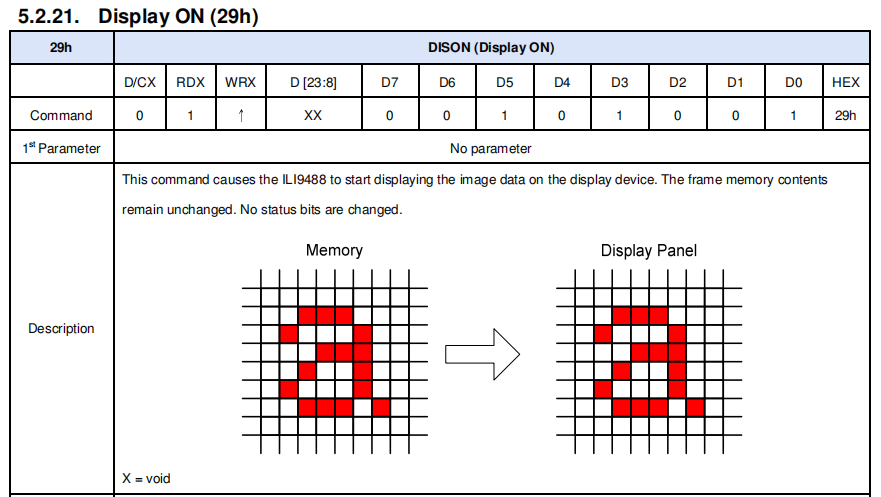

打开显示命令，打开显示后才能正常显示图像。

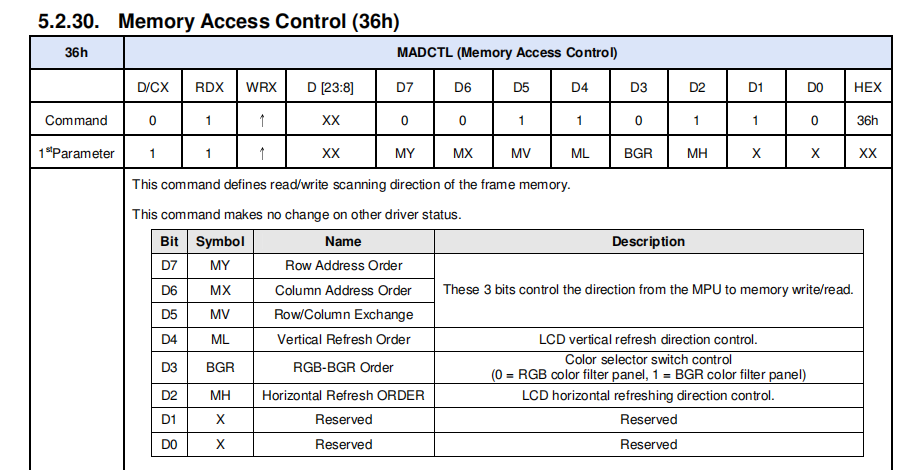

RGB格式设置，注意参数的D3位设置为0，像素数据是RGB排列，设置为1，时BGR排列，正常设置为0即可，里面的其他参数数据手册也有介绍。

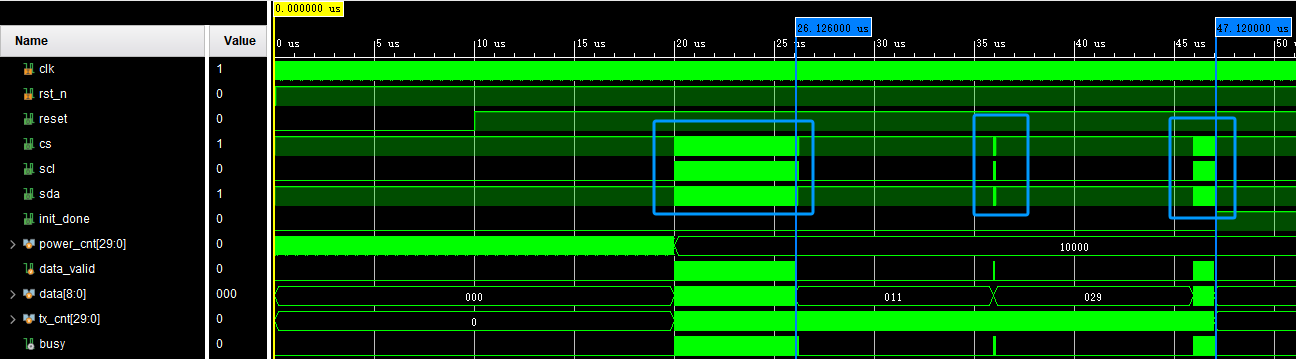

        需要配置的寄存器很多，可以阅读手册学习。下图是笔者配置的截图，画蓝色框的地方均是在配置寄存器以完成初始化，需要初始化代码的自行文末下载，利用手册参考代码能快速学会初始化显示屏。

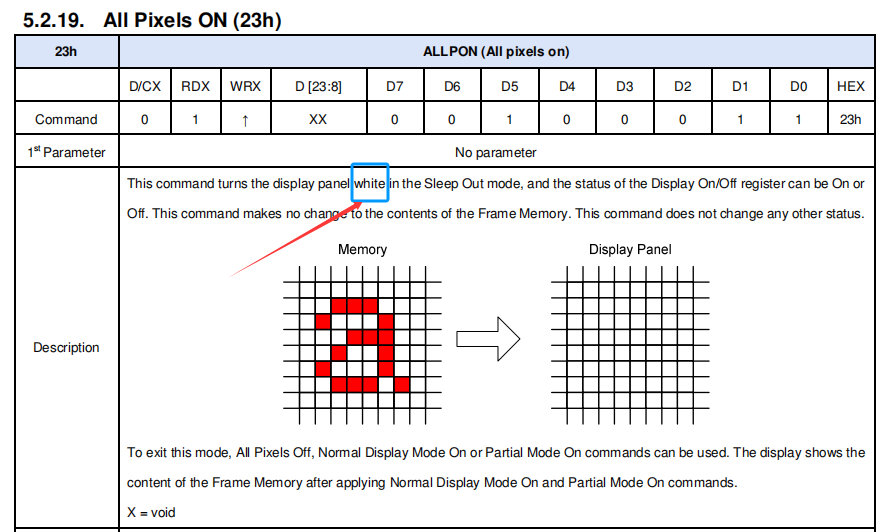

        为了验证初始化是否正确，最后发送了一个23h的命令，显示白色即成功了。

下图是初始化完成显示白屏的画面。



四、手册和初始化verilog FPGA代码

        https://download.csdn.net/download/m0_66360845/90958830https://download.csdn.net/download/m0_66360845/90958830

---

总结

        以上就是本文的全部内容，简单介绍了ILI9488的使用。
