【Unity】云渲染

1 前言

最近在搞Unity云渲染的东西，所以研究了下官方提供的云渲染方案Unity Renderstreaming。注：本文使用的Unity渲染管线是URP。

2 文档

本文也只是介绍基本的使用方法，更详细内容参阅官方文档。官方文档：Unity Renderstreaming文档。

3 简单云渲染实现

3.1 系统结构

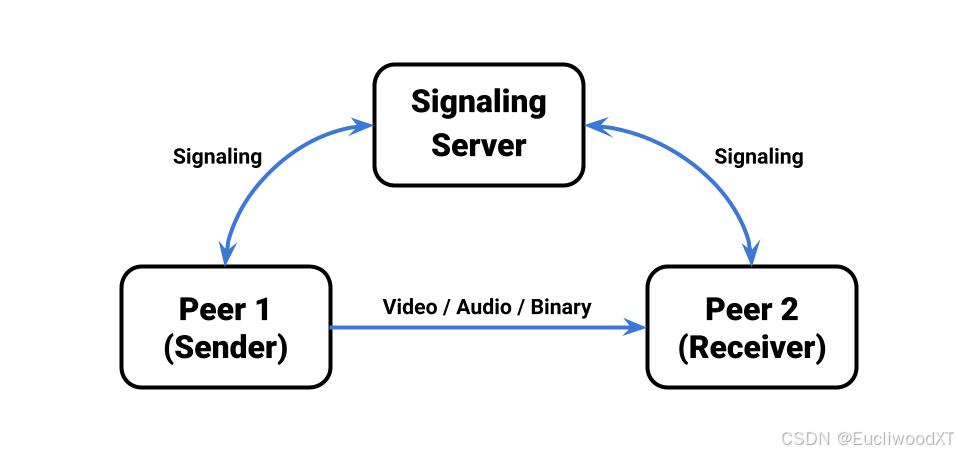

如上图，一个Web服务器，两个对等用户。在渲染流媒体中，两个对等方之间会创建一个P2P网络，并且这个网络会发送视频/音频/二进制数据。 Web服务器 使两个对等方之间能够进行通信。这种通信被称为 信令（signaling）。

这是文档中的部分内容，这里提一下可以先对整体结构有个了解。

3.2 安装Unity Renderstreaming

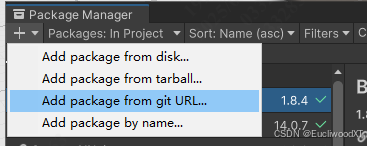

在Unity 的Package Manager中通过git URL来添加包：

之后将com.unity.renderstreaming填入其中点击Add即可。

添加时可能会提示需要Unity新的输入系统Input System Package，点击Yes即可。

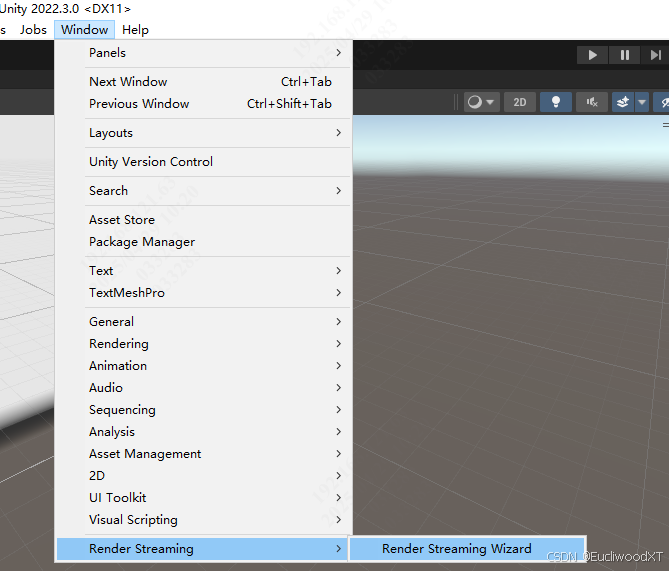

之后可打开RenderStreaming的设置窗口，Unity Editor→Window→Render Streaming→Render Streaming Wizard：

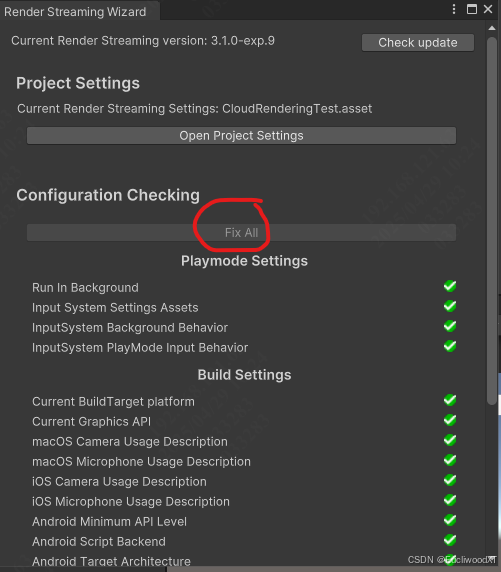

初次打开时是设置窗口中会报有错误，点击Fix All按钮修复即可：

3.3 安装WebRTC

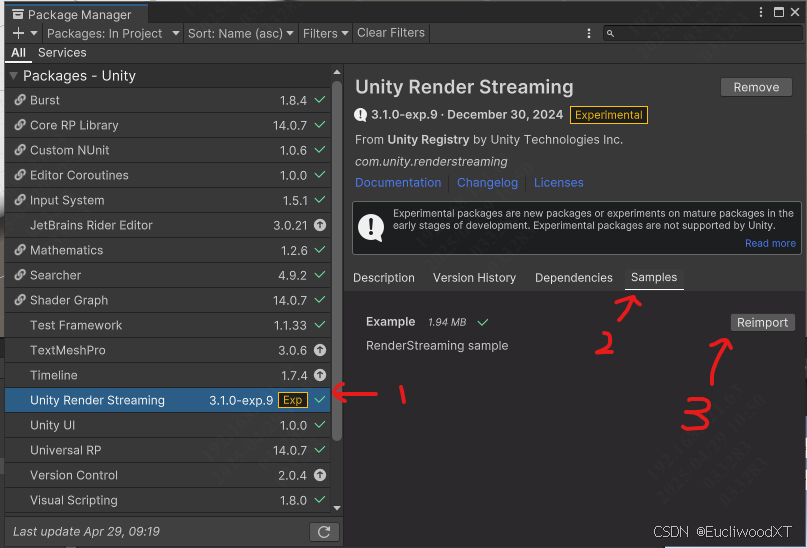

这里通过Render Streaming提供的示例项目来导入WebRTC包，导入示例项目，然后WebRTC包就自动安装了。

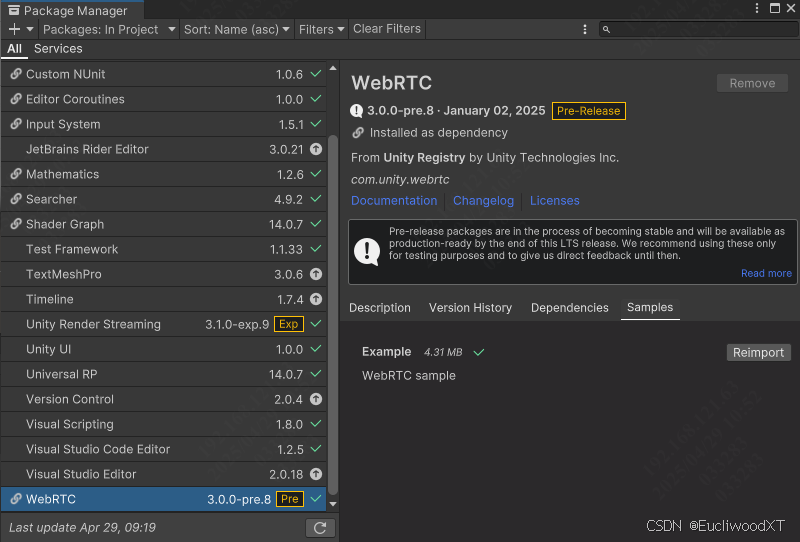

点击Import安装，这里因为我安装过了，所以显示的是Reimport。之后就可以看到WebRTC安装完毕了：

3.4 安装NodeJS

需要安装到电脑上，来提供一个JavaScript运行环境。这个可以选择安装，具体什么时候需要会在后面说明，这里可以先不安装。

NodeJS官网链接

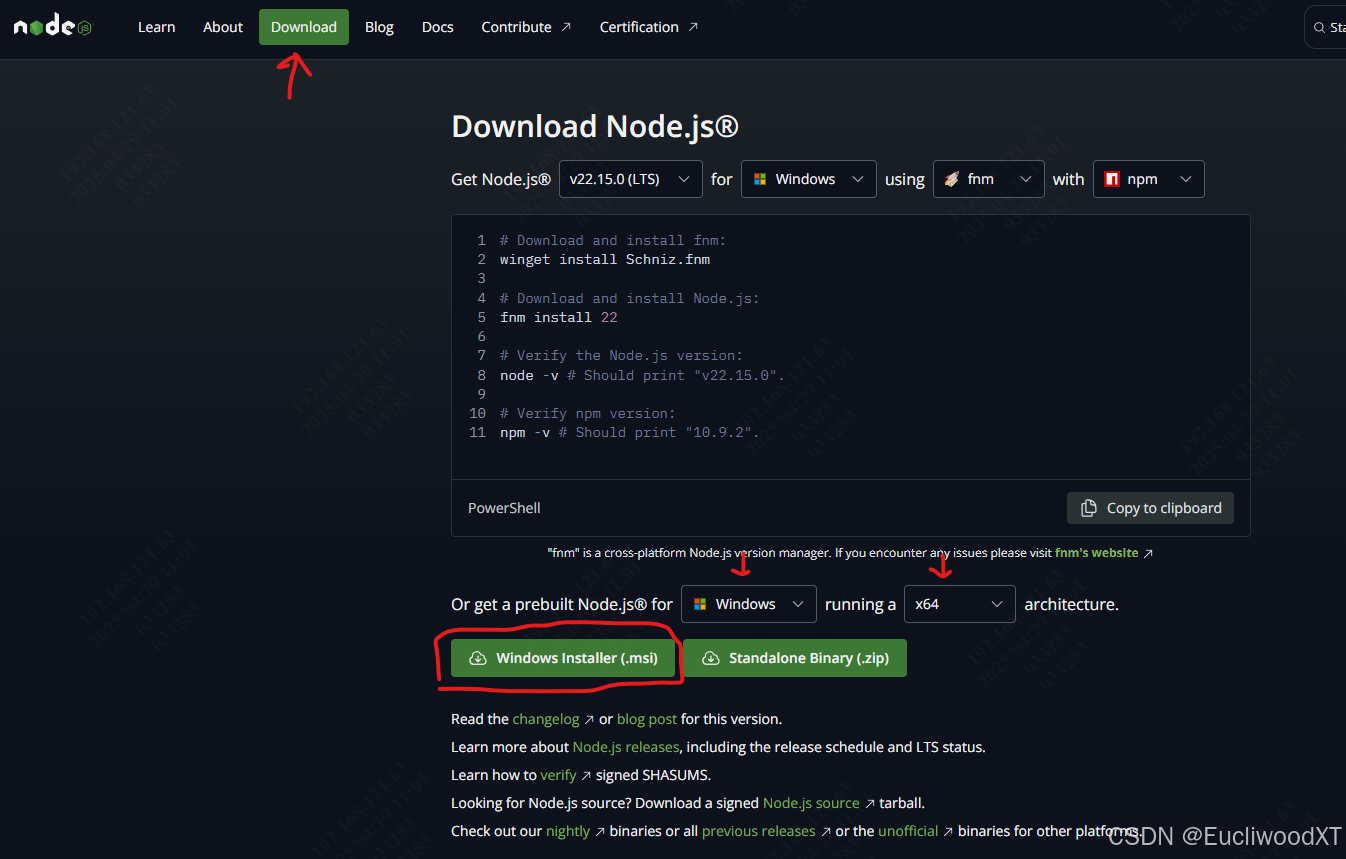

进入官网，点击左上角的Download按钮，进入下载页面：

这里我选择的是Windows平台64位，然后下载了安装文件Windows installer。之后点击安装即可，路径若无要求，则一路往下按就行。

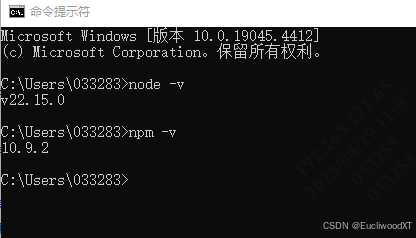

安装完成后需要检查是否安装成功。在电脑左下角搜索框输入cmd，点击回车打开命令行窗口，输入如下命令检查：

若安装成功，将会如上图所示输出版本号；若失败，则会无法识别输入命令。

3.5 下载WebServer

官方提供的有一个WebServer，我们下载使用即可。GIt地址：WebServer。

【图略，网页当时打不开就没截图了】

在Release页面中可以找到不同版本的WebServer。这里我们选择3.1.0-exp.7版本，下载其中的webserver.exe，这是编译好的可执行程序。源码也可以下载一份留存，其中包含对应版本的UnityRenderStreaming包、webserver源码。

3.1.0-exp.9版本则没有提供可执行程序下载，若想使用此版本的，则需要自己编译源代码生成webserver.exe，那么这时就需要安装NodeJS，按照前面章节的操作安装即可。编译源码生成.exe可执行程序的方法如下：

cmd打开命令行窗口。
cd命令进入WebServer源码文件中的WebApp文件夹。
npm install，安装依赖。
npm run build，构建项目。
npm run start，启动项目（服务），等价于webserver.exe启动，启动后看看是否正常。
npm run pack，启动没问题后使用此命令打包生成.exe可执行程序，方便后续启动。

参考官方文档：Customize web application。

那么如何使用webserver.exe启动服务？这里不能点击执行，需要通过命令行执行。流程如下：

cmd打开命令行窗口。
进入到webserver.exe所在的文件夹（命令：cd + 路径）。
执行webserver.exe（命令：webserver.exe，如果要制定端口的话为webserver.exe -p 端口号）。

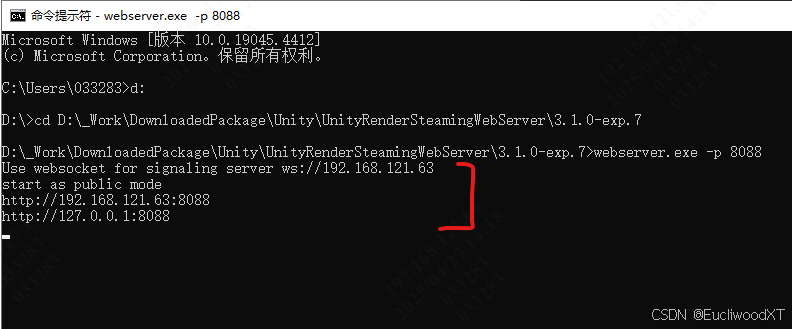

如图，启动成功，此状态即为服务运行中。

3.6 创建Unity场景

服务启动成功了，但在开始体验云渲染之前，我们还需要搭建好一个Unity场景。在Unity中创建一个空场景。

3.6.1 配置Renderstreaming组件

需要对Renderstreaming组件进行一些配置。这里主要是在Unity场景中配置一些包中提供的可用组件。

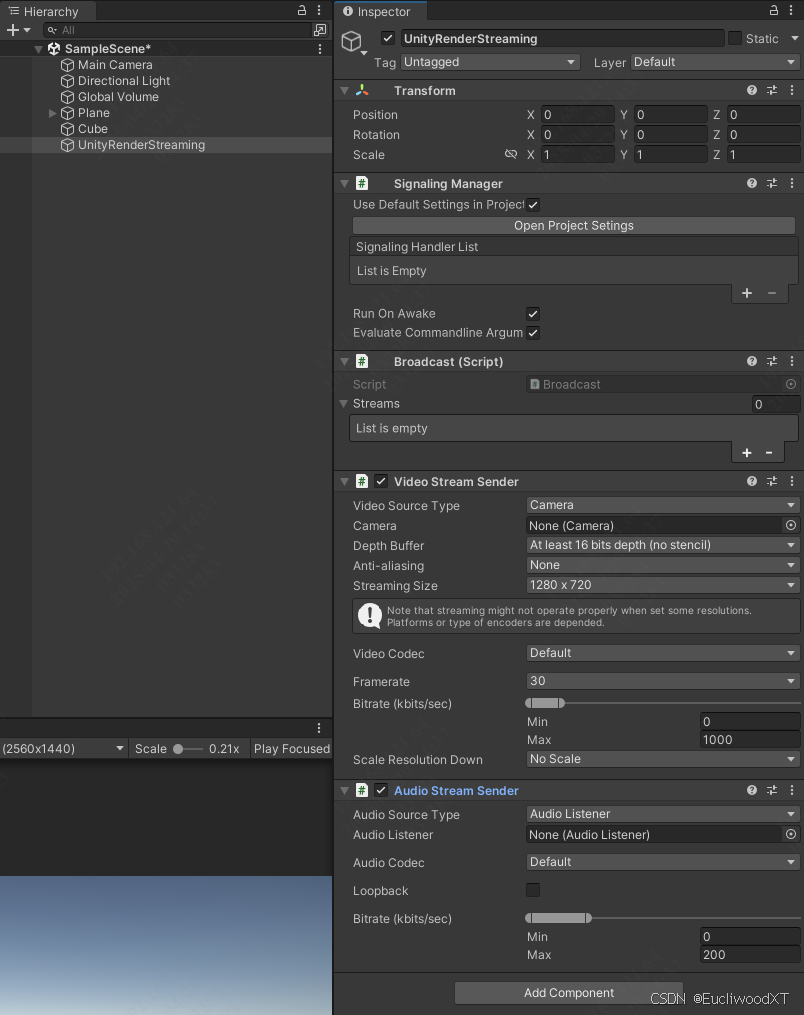

在场景中创建一个空对象命名随意，这里我命名为“UnityRenderStreaming”。然后给此物体添加如下组件：

SignalingManager
Broadcast
VideoStreamSender
AudioStreamSender

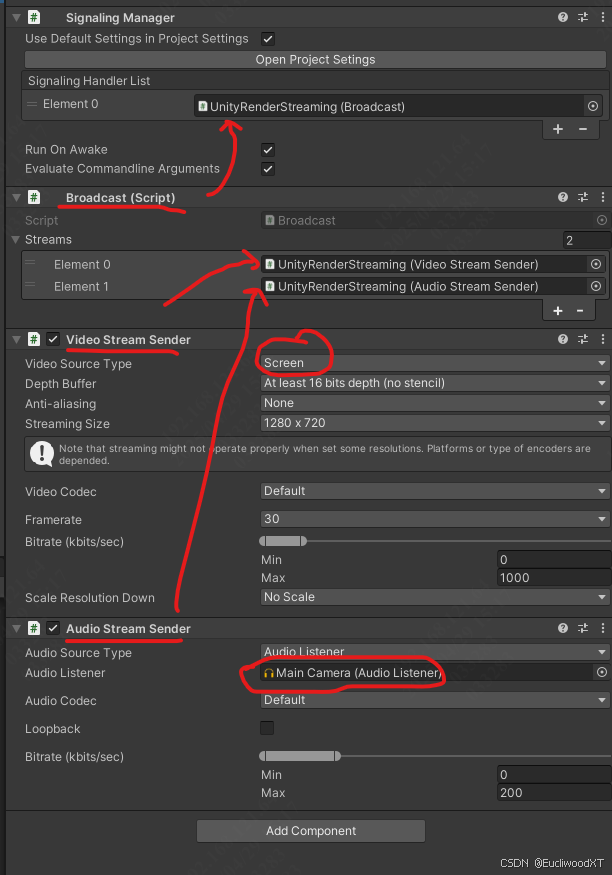

然后对各组件进行设置：

这里设置了组件间的索引，同时将Video Source Type修改为Screen，Audio Listener设置为相机身上的Audio Listener。至于组件的其他属性设置，目前保持默认即可。属性具体含义可参考官方文档。

3.6.2 配置Renderstreaming设置

点击SignalingManager组件中的Open Project Setings按钮，打开设置窗口。

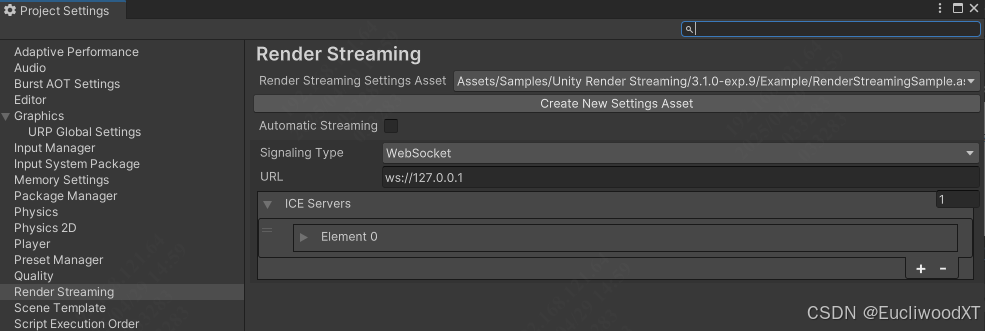

若我们执行websever.exe时没有指定端口，则这里使用默认的配置内容即可。若我们当时指定了端口，比如这里我指定的是8088，那么就要修改URL了。这里可以点击Create New Settings Asset按钮创一个新的配置资源文件（不是必须的），然后再修改URL，如图：

使用了一个新的配置资源文件，并修改URL加上了端口号。

3.6.3 搭建场景

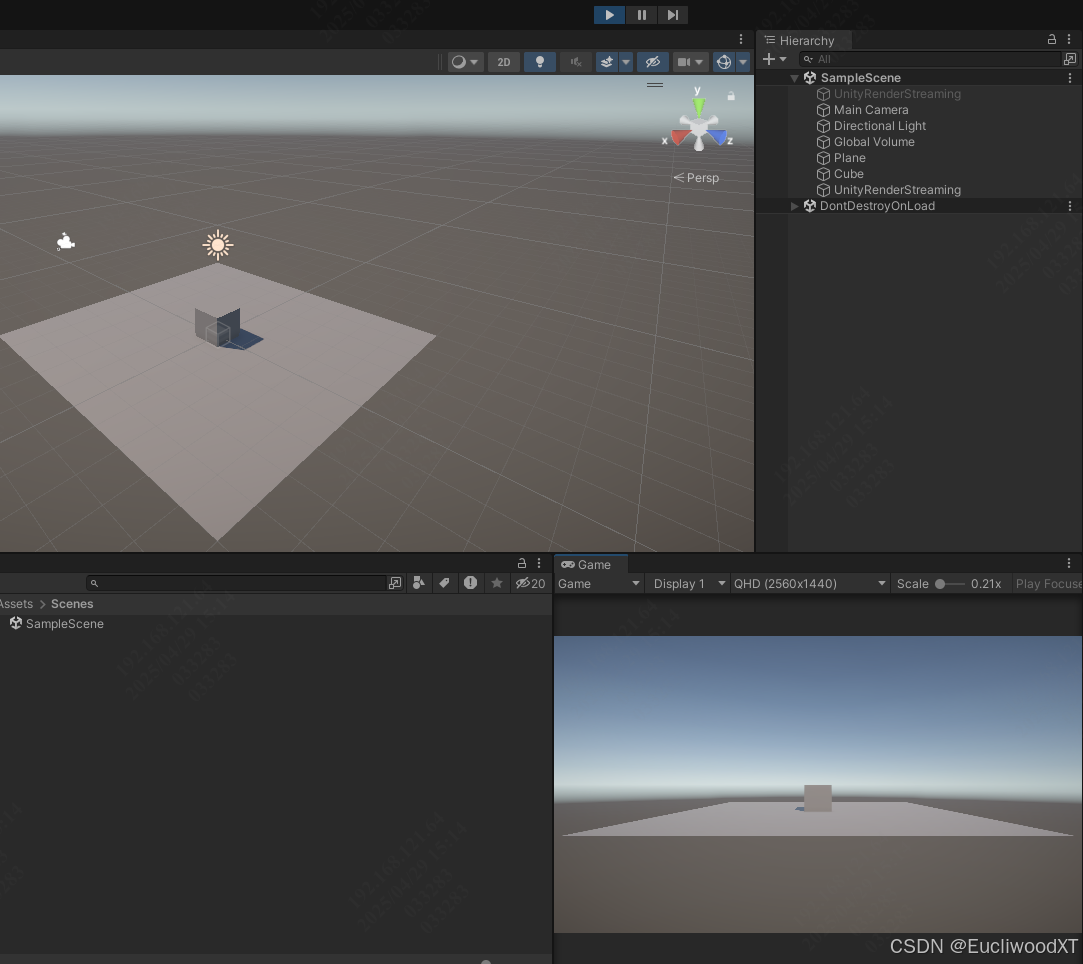

然后在场景中随意创些模型，后续通过云渲染开查看此场景。目前只要能看到场景中的内容即可。

3.7 体验云渲染

首先，在Unity编辑器中点击Play运行。

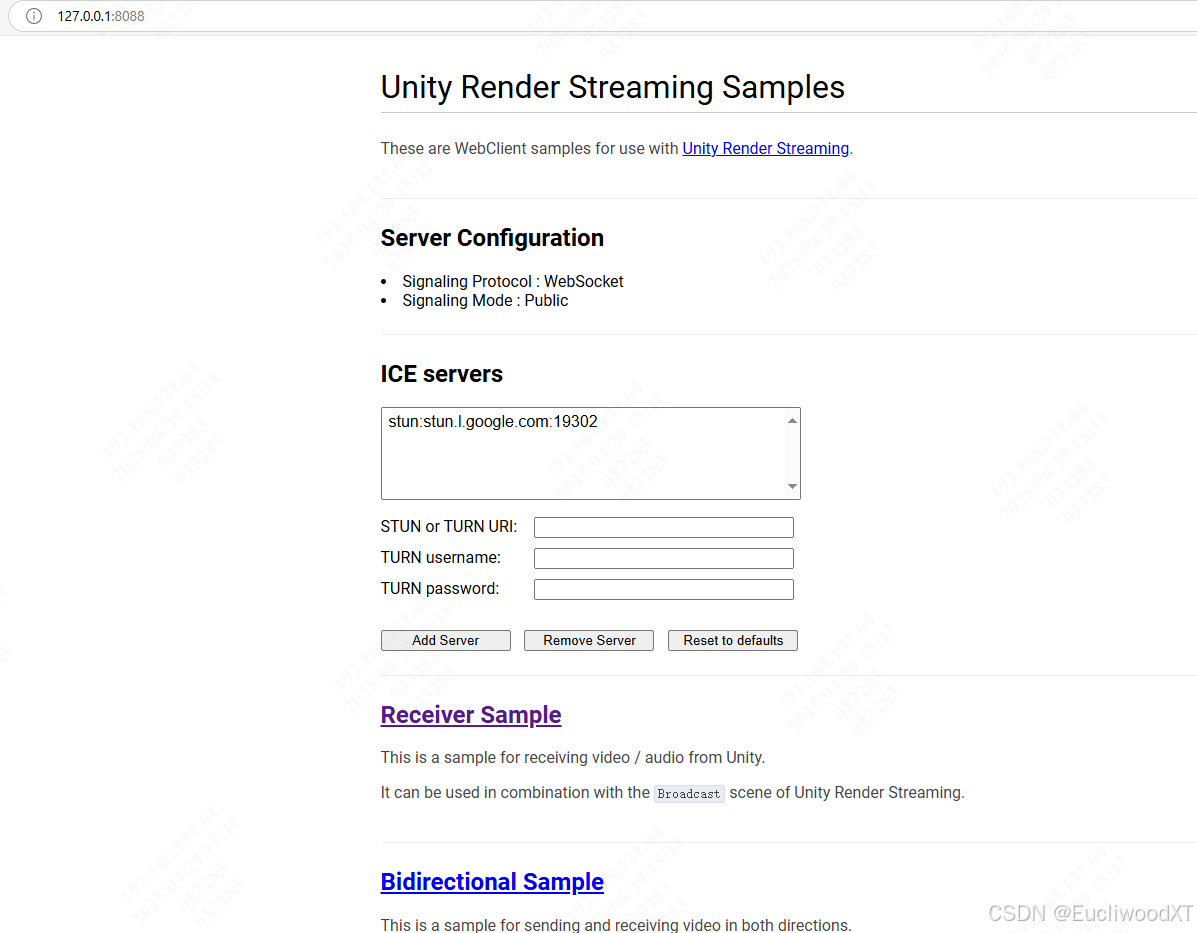

然后打开浏览器（我这里使用的IE浏览器，浏览器支持情况附在本章节末尾），输入服务地址127.0.0.1:8088，回车进入页面（若在局域网内，其他人可通过输入服务所在设备的IP地址+端口号来访问）。

点击Receiver Sample进入接收案例页面，然后点击窗口中的播放按钮接收画面。

可以看到我们成功看到了画面，此时我们就成功实现了云渲染。画面对网络要求挺高的，在网络较差时画面会比较卡且模糊。

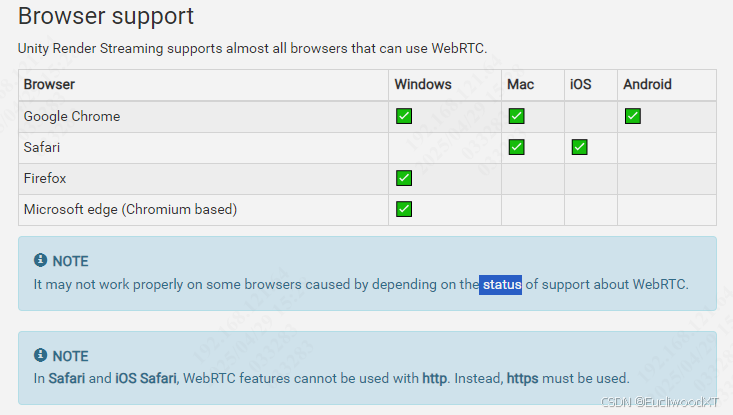

Unity Render Steaming对浏览器支持情况

4 外网访问

参考官方文档：Setting for TURN Servers。目前还未研究，暂时贴在这里。

按文档说法，不一定需要这个，可以在运行webserber.exe后看命令行窗口中是否显示公网IP，若显示则应该可以让外网访问，我没测试，自己测吧。不通了再考虑防火墙和Turn服务器等问题。

5 官方案例

官方文档中也有提供几个案例，这里挑一些说一说。当然，这里只是简单介绍案例，案例提供的功能具体实现方式还是要去自己研究源码。

首先需要做两步：

运行webserver服务器（参考前面章节），这里我设置的端口为8088，所以用的地址为：http://127.0.0.1:8088。
打开Unity编辑器，可以在安装的Unity Render Steaming案例文件中找到Menu场景，点击进去，然后启动Unity编辑器。

5.1 Receiver

接收画面案例。

在运行的Unity编辑器的Menu场景中，点击Broadcast按钮，可以进入一个测试场景。然后打开web浏览器，输入服务器地址（同前面章节），点击Receiver即可看到场景内容。这个实例实际跟前面的“体验云渲染”章节内容差不多，只不过这里的测试场景是官方提供的。

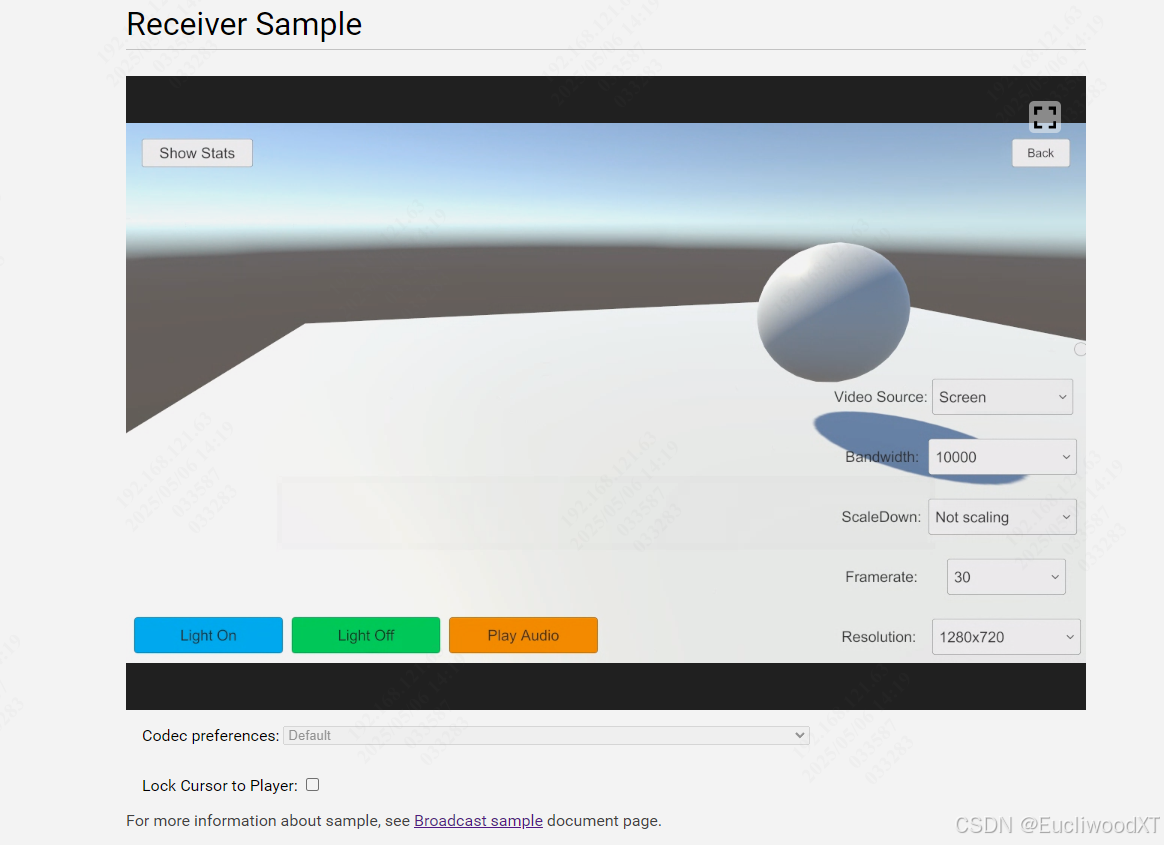

场景UI提供了一些可设置属性：画面源（分屏幕与相机）、带宽、下采样（降低画面清晰度，减少带宽压力）、帧率、分辨率。左侧是灯光开关、音频播放按钮。

另外，我们也可以在编辑器中将项目打包，初始场景设置为Menu场景。打包后，点击可执行程序运行，然后在Menu场景中点击Receiver进入接收场景，输入一个随意的ID，点击Start按钮后，也可以接收到测试场景画面。只不过在可执行程序接收的画面中不能操作，可能是是官方案例没有提供非web的操作，也可能是我没有配置好新的输入系统，这里暂时不管了。

可以多个打包的可执行程序来接收画面，也可以多个浏览器接收画面，即多端接收，这些画面是同一个画面，一端操作，其他端也可以看到操作。

5.2 Broadcast

广播画面案例。

因为5.1在演示接收时使用了本节案例（官方行为）。所以本节内容与5.1是一样的，不再说明。Broadcast案例的提供是为了说明画面广播功能，我们已在5.1中说明，即多端接收。

5.3 Web Browser Input

web浏览器端输入案例。

主要展示浏览器中输入检测，以及单独的画面展示。

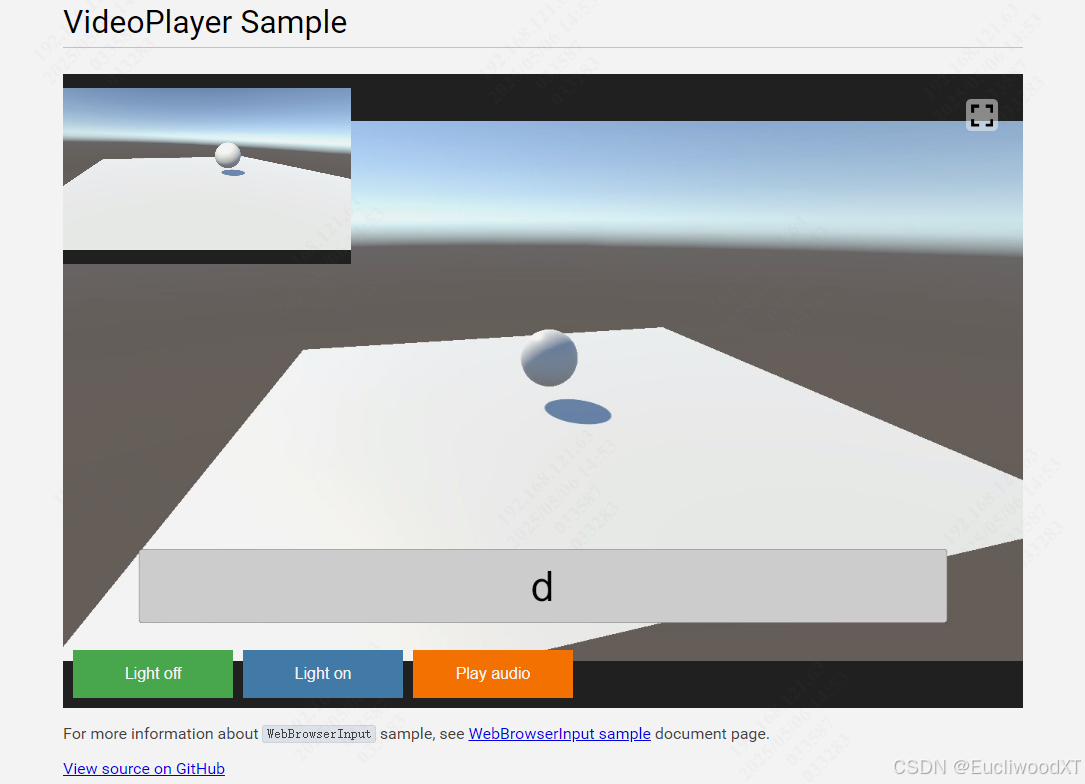

与Broadcast很相似。首先输入检测Broadcast也有，它们原理是一样的，都是借助新的输入系统，只是输入后的处理方法不同（Broadcast只展示输入，这里是展示+移动视角）。关于单独画面展示，在浏览器接收的画面中多展示了一个小窗画面，主画面是编辑器中WebBrowserInput场景的Camera1画面，而小窗口画面是Camera2画面。
