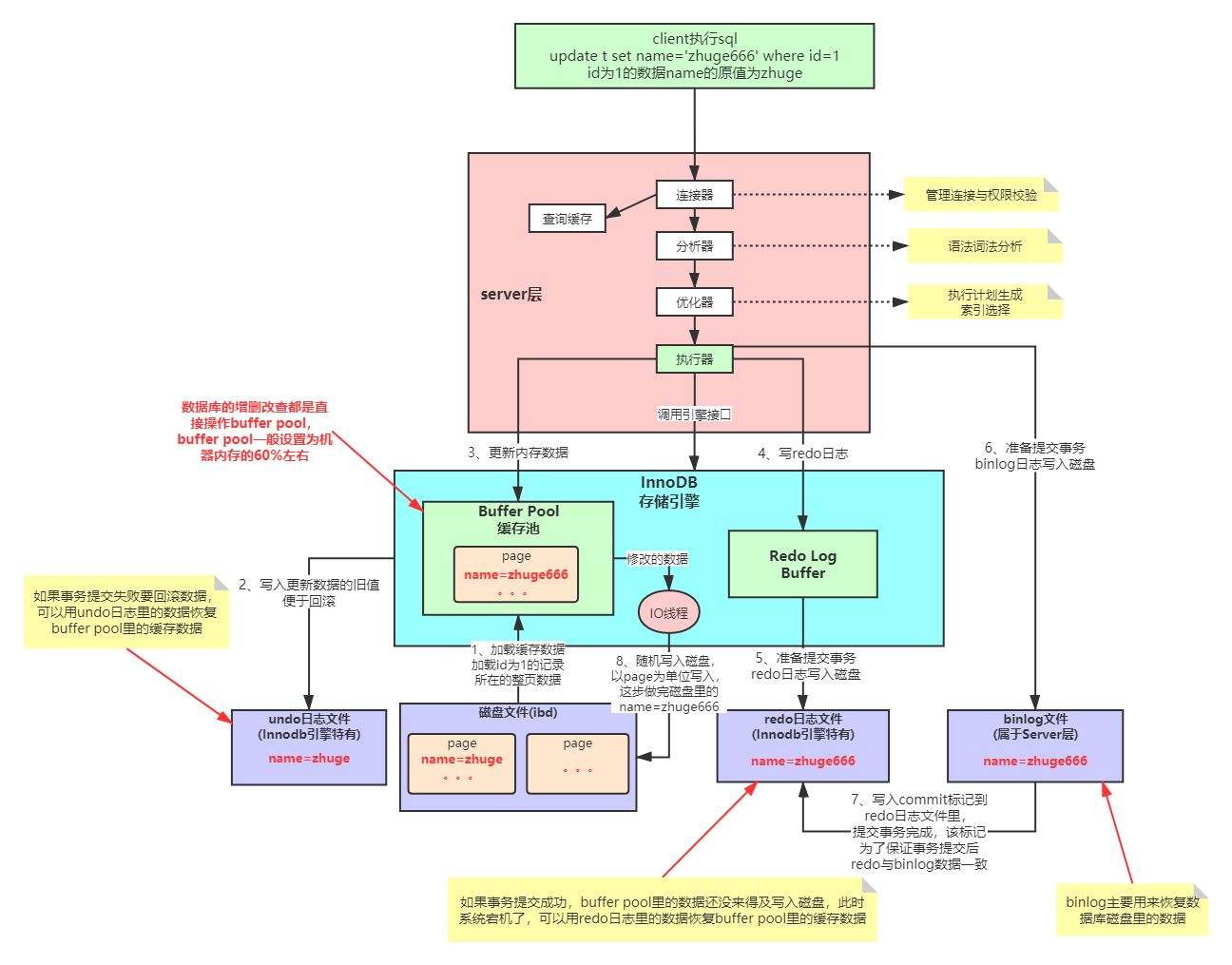

全链路流程图

关键步骤详解

1. 建立连接阶段

查看当前连接

SHOW PROCESSLIST;

• TCP三次握手建立连接
• 线程验证（用户名/密码/IP白名单）
• 连接池分配线程ID

2.SQL解析与优化

– 查看执行计划

EXPLAIN UPDATE users SET balance=100 WHERE id=5;

• 语法解析器生成解析树
• 优化器选择执行计划（是否走索引）

3. InnoDB内存操作

// 伪代码：Buffer Pool处理
if (!page_in_buffer_pool) {read_page_from_disk();
}row = find_row_in_page();
old_data = copy_row(row);  // 用于undo log
modify_row(row);           // 内存修改

4. 日志记录过程

日志类型	内容示例	写入时机
Undo Log	把id=5的balance从200改为100	修改前记录
Redo Log	page_no=3, offset=128, value=100	prepare阶段
Binlog	UPDATE users SET balance=100 WHERE id=5	事务提交前

5. 二阶段提交（2PC）

磁盘同步机制

为什么Mysql不能直接更新磁盘上的数据而且设置这么一套复杂的机制来执行SQL了？
因为来一个请求就直接对磁盘文件进行随机读写，然后更新磁盘文件里的数据性能可能相当差。
因为磁盘随机读写的性能是非常差的，所以直接更新磁盘文件是不能让数据库抗住很高并发的。
Mysql这套机制看起来复杂，但它可以保证每个更新请求都是更新内存BufferPool，然后顺序写日志文件，同时还能保证各种异常情况下的数据一致性。
更新内存的性能是极高的，然后顺序写磁盘上的日志文件的性能也是非常高的，要远高于随机读写磁盘文件。
正是通过这套机制，才能让我们的MySQL数据库在较高配置的机器上每秒可以抗下几干甚至上万的读写请求

1. Redo Log刷盘策略（innodb_flush_log_at_trx_commit）

# my.cnf配置
innodb_flush_log_at_trx_commit=1  # 最安全（每次提交刷盘）

2. Binlog刷盘策略（sync_binlog）

sync_binlog=1  # 每次提交同步到磁盘

3. 脏页刷新机制

-- 查看刷页状态
SHOW ENGINE INNODB STATUS\G

• 当脏页比例超过innodb_max_dirty_pages_pct（默认75%）时触发
• 使用双写缓冲（Double Write Buffer）防止页断裂

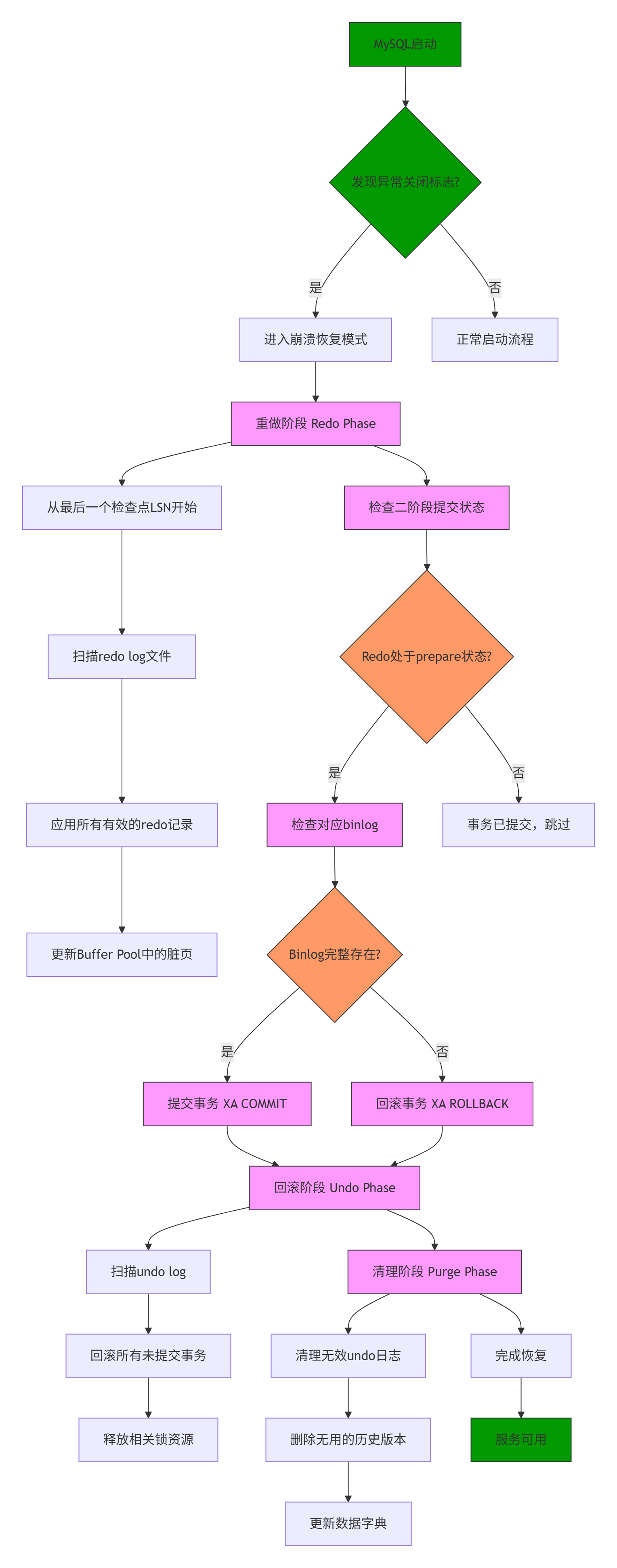

异常恢复流程

graph TDA[MySQL启动] --> B{发现异常关闭标志?}B -->|是| C[进入崩溃恢复模式]B -->|否| Z[正常启动流程]C --> D[重做阶段 Redo Phase]D --> D1[从最后一个检查点LSN开始]D1 --> D2[扫描redo log文件]D2 --> D3[应用所有有效的redo记录]D3 --> D4[更新Buffer Pool中的脏页]D --> E[检查二阶段提交状态]E --> E1{Redo处于prepare状态?}E1 --是--> F[检查对应binlog]E1 --否--> G[事务已提交，跳过]   F --> F1{Binlog完整存在?}F1 -->|是| H[提交事务 XA COMMIT]F1 -->|否| I[回滚事务 XA ROLLBACK]H & I --> J[回滚阶段 Undo Phase]J --> J1[扫描undo log]J1 --> J2[回滚所有未提交事务]J2 --> J3[释放相关锁资源]J --> K[清理阶段 Purge Phase]K --> K1[清理无效undo日志]K1 --> K2[删除无用的历史版本]K2 --> K3[更新数据字典]K --> L[完成恢复]L --> M[服务可用]

性能优化要点

1. 日志相关参数

innodb_log_file_size=4G        # 更大的redo log文件
innodb_log_buffer_size=256M    # 增大日志缓冲区
binlog_group_commit_sync_delay=100  # 延迟组提交（微秒）

2.监控指标

-- 查看日志写入情况
SELECT * FROM performance_schema.innodb_metrics
WHERE NAME LIKE '%log%';-- 查看脏页比例
SELECT (SELECT variable_value FROM information_schema.global_status
WHERE variable_name='Innodb_buffer_pool_pages_dirty') /
(SELECT variable_value FROM information_schema.global_status
WHERE variable_name='Innodb_buffer_pool_pages_total') AS dirty_ratio;

全链路耗时分布（示例）

阶段	典型耗时	可优化手段
网络连接	1-10ms	使用连接池
SQL解析	0.1-1ms	避免复杂SQL
内存查找	0.01-0.1ms	增大Buffer Pool
日志写入	0.5-5ms	调整刷盘策略
磁盘同步	1-10ms	使用SSD

这个流程完整展示了从客户端发起到数据落盘的全过程，其中Redo Log的二阶段提交机制和WAL（Write-Ahead Logging）原则是保证ACID特性的关键设计。
