系统架构设计的全方位视角：深入解析4+1视图模型及其应用实践

在当今复杂多变的软件开发环境中，如何全面把握系统架构，满足不同利益相关者的需求，是每位架构师面临的重大挑战。“4+1”视图模型作为一种经典的架构描述框架，为解决这一难题提供了系统化的方法论。本文将深入剖析这一模型的理论基础、核心组成、实践应用以及与其他架构方法的对比，通过生活化案例解析和实际应用场景展示，帮助读者掌握如何运用多重视角构建健壮、可扩展的软件系统架构。无论您是初入架构领域的新手，还是经验丰富的资深架构师，都能从本文获得有价值的见解和实践指导（扩展阅读：企业架构设计中的CBAM方法深度解析：成本效益驱动的架构决策艺术-CSDN博客、软件架构评估方法深度解析：SAAM与ATAM的选择与应用指南-CSDN博客）。

架构设计的复杂性挑战

在软件开发的世界里，架构设计常常被比作建筑蓝图——它是系统的骨架，决定了软件的结构、行为和整体质量。然而，与物理建筑不同，软件系统是无形的抽象构造，其复杂性往往超出人脑“一蹴而就”的能力范围。想象一下，如果建筑师在设计摩天大楼时，必须同时考虑建筑材料的选择、管道电气的布局、施工团队的协作方式以及未来住户的使用体验，这将是一项多么艰巨的任务！这正是软件架构师日常面临的挑战。

传统上，许多架构师试图用单一的视图来捕捉所有系统架构要点，结果往往导致图纸上的方框和箭头承载了过多含义：它们可能同时代表运行的程序、源代码块、物理计算机或仅仅是逻辑功能分组；箭头可能表示编译时的依赖关系、控制流或数据流。这种过度简化的方法无法满足不同利益相关者（如最终用户、开发人员、系统工程师、项目经理等）对系统的不同关注点，最终导致架构设计存在盲点和缺陷。

针对这一挑战，Philippe Kruchten于1995年在《IEEE Software》上发表了题为《The 4+1 View Model of Architecture》的论文，提出了“4+1”视图方法。这一方法迅速引起业界极大关注，并被Rational统一过程(RUP)采纳，成为描述软件架构的标准框架。Kruchten观察到，软件架构需要处理抽象、分解和组合、风格和美学等多方面问题，而单一视图无法完整表达这些丰富内涵。正如他所说：“软件架构＝{元素，形式，关系/约束}”，这一简洁公式揭示了架构设计的多元本质。

“4+1”视图模型之所以得名，是因为它由四个核心架构视图（逻辑视图、开发视图、进程视图、物理视图）加一个场景视图（用例）组成。每个视图针对系统的一个特定方面进行描述，满足不同利益相关者的关注点，而场景视图则通过实际用例展示各视图如何协同工作。这种方法不仅解决了架构描述的完整性问题，还为架构设计提供了系统化的思维框架，使架构师能够“分而治之”地处理复杂系统的不同维度。

理解并掌握“4+1”视图模型对现代软件架构师至关重要。在微服务、云原生和分布式系统大行其道的今天，系统的复杂性只增不减。通过多重视角的架构设计方法，架构师能够确保系统在满足功能需求的同时，兼顾性能、可维护性、可扩展性等质量属性，最终交付用户满意、团队可实施、运维可持续的软件解决方案。接下来，我们将深入探讨这一模型的每个组成部分及其实际应用。

4+1视图模型的理论基础

“4+1”视图模型并非凭空产生，而是Philippe Kruchten基于多年架构实践和对软件系统本质的深刻理解提出的系统化方法论。要全面掌握这一模型，我们需要先了解其产生的背景、核心思想以及它如何解决传统架构描述方法的局限性。

模型起源与发展历程

1995年，Philippe Kruchten在《IEEE Software》上发表的开创性论文《The 4+1 View Model of Architecture》标志着这一模型的正式诞生。当时，软件行业正面临日益增长的系统复杂性和团队协作挑战，传统的单一视图架构描述方法已无法满足实际需求。Kruchten观察到，许多架构师试图在一张图中表达所有架构要点，结果导致图中的方框和箭头承载了过多含义，不同角色的人员难以从中获取自己需要的信息。这种混乱不仅影响了架构设计的清晰度，还导致项目实施过程中各种误解和沟通障碍。

Kruchten的解决方案借鉴了建筑学中的多视角设计思想，将软件架构分解为五个相互关联但又相对独立的视图。这一方法很快被Rational公司采纳，并整合到Rational统一过程(RUP)中，成为业界广泛接受的架构描述标准。值得注意的是，“4+1”中的“+1”（场景视图）并非事后添加，而是模型的核心组成部分，它通过实际用例将其他四个视图有机连接起来，验证架构的完整性和有效性。

多重视图的必要性

为什么软件架构需要多重视图？根本原因在于需求种类的复杂性。正如设计一座跨江大桥时，工程师需要考虑“连接南北的公路交通”这一功能需求、“不影响万吨轮通行”的约束条件、“在湍急江流中保持稳固”的使用期质量属性以及“施工方便性”等建造期间的质量属性，软件系统同样面临多样化的需求挑战。

软件需求可以分为功能需求和非功能需求两大类。功能需求回答“软件有什么用”的问题，而非功能需求则包括约束条件、运行期质量属性（如性能、安全性）和开发期质量属性（如可维护性、可测试性）。这些不同类型的需求往往需要从不同角度来理解和实现，单一视图无法同时满足所有需求。例如，用户关注系统能做什么（功能需求），开发人员关注如何组织代码（开发期质量属性），而运维团队则关心系统如何部署和扩展（运行期质量属性）。

“4+1”视图模型通过分离关注点(Separation of Concerns)原则，为每类需求提供了专门的描述视角。逻辑视图处理功能需求，开发视图应对开发期质量属性，进程视图和物理视图则分别解决运行时的并发性问题和物理部署问题。这种分离不仅降低了认知复杂度，还确保各类需求都能得到适当关注，避免架构设计中的盲点和妥协。

模型的核心价值主张

“4+1”视图模型的核心价值在于它提供了一种系统化思维框架，帮助架构师全面把握软件系统的各个方面。与常见的误解不同，这一模型不仅仅是架构文档化的技术，更是指导架构设计的思维方法。它强制架构师从不同角度思考系统设计，避免过早优化或过度强调某个方面而忽视其他重要因素。

从实践角度看，“4+1”视图模型具有以下显著优势：

沟通桥梁：为不同利益相关者（用户、开发人员、测试人员、运维人员等）提供了共同语言和理解框架。每个角色都能从自己关心的视图中获取所需信息，而不被其他细节干扰。
完整性检查：通过强制考虑系统的多个维度，降低了遗漏关键设计因素的风险。架构师可以逐一检查每个视图是否得到妥善处理，确保架构的全面性和一致性。
问题早期发现：场景视图（用例）作为验证机制，可以在设计阶段就发现各视图之间的不一致或缺失，避免问题留到实现阶段才暴露。
灵活的详细程度：每个视图可以根据项目需要选择适当的详细程度。对于关键或复杂部分可以深入描述，而对简单或标准部分则可以简要带过，实现文档的“恰到好处”。

正如Kruchten所强调的，软件架构处理的是“抽象、分解和组合、风格和美学”。“4+1”视图模型正是这一理念的具体体现，它既提供了抽象和分解的系统方法，又保留了组合和风格的艺术空间，是科学性与艺术性的完美结合。

4+1视图模型的组成要素

深入理解“4+1”视图模型需要剖析其每个组成部分的内涵、用途和相互关系。这一模型由五个精心设计的视图构成，每个视图针对系统的特定方面，服务于不同的利益相关者，并采用最适合的表达方式。掌握这些视图的特点和应用方法，是成为高效架构师的关键一步。

逻辑视图：系统功能的抽象蓝图

逻辑视图是“4+1”模型中最接近传统软件设计的部分，它描述了系统的功能性需求和静态结构。这一视图通过面向对象的方式展示系统，关注的是“系统做什么”而非“如何实现”。在逻辑视图中，架构师定义主要的类、接口、包及其关系，形成系统的抽象模型。

逻辑视图的主要受众包括客户、用户和开发组织管理者。对于客户和用户，逻辑视图帮助他们理解系统提供的功能和服务；对于管理者，这一视图支持开发组织划分和成本/进度评估。值得注意的是，逻辑视图不应与业务流程混淆——它从用户视角出发，关注用户能获得什么结果，而非业务如何流转和实现。

表达逻辑视图的常用工具是UML类图和包图。类图展示系统中的主要类及其关系（如关联、继承、依赖等），而包图则描述更高层次的功能模块划分。例如，在自动气象站监控系统中，逻辑视图可能将系统划分为应用层、通讯层、业务逻辑层和数据访问层，每层包含特定的功能模块。

生活化案例：想象设计一个智能家居系统。逻辑视图会识别出“温度传感器”、“灯光控制器”、“用户偏好配置”等类，以及它们之间的关系。用户通过手机App（“智能家居接口”类）可以查看当前温度并调节灯光，这些交互和功能都在逻辑视图中定义，但不涉及具体用哪种编程语言实现或部署在哪个服务器上。

开发视图：软件构造的模块化地图

开发视图（也称为模块视图）关注软件在开发环境中的静态组织。这一视图描述了如何将系统分解为可独立开发、测试和维护的模块、库或组件，以及它们之间的依赖关系。开发视图的核心价值在于为开发团队提供清晰的指导，确保大规模并行开发时的协调一致。

开发视图的主要受众是程序员和测试人员。它回答了诸如“源代码如何组织”、“使用哪些第三方框架”、“模块间如何依赖”等实际问题。在设备调试系统案例中，开发视图明确了应用层基于MFC实现，通讯层采用特定串口通讯SDK等关键决策。

表达开发视图的常用工具是UML组件图和包图。组件图展示系统的主要组件及其接口，而包图则描述代码的目录结构和模块划分。开发视图与逻辑视图存在一定映射关系——逻辑视图中的功能模块通常对应开发视图中的多个程序包。

生活化案例：继续智能家居的例子，开发视图会展示系统由哪些模块组成——可能是“设备通信库”、“用户界面组件”、“规则引擎”等。每个模块有明确的接口和依赖关系，比如“规则引擎”依赖“设备通信库”但不应直接依赖“用户界面组件”。开发视图还会指定使用哪些现成框架，如采用MQTT协议库处理设备通信。

进程视图：系统运行的动态画卷

进程视图（也称为处理视图）捕捉系统的并发和同步特征。这一视图描述了系统运行时的动态行为：进程、线程、服务如何创建和销毁，它们如何通信和同步，以及如何应对并发访问和分布式处理。

进程视图的主要受众是系统集成人员和性能优化人员。它特别关注系统的运行时质量属性，如性能、可伸缩性和可靠性。在自动气象站监控系统中，进程视图可能描述数据采集、警报检测和用户通知等不同线程如何交互。

表达进程视图的常用工具是UML活动图、时序图和状态图。活动图展示系统的控制流和数据流，时序图描述对象间基于消息的交互，而状态图则刻画实体在其生命周期中的状态变化。进程视图与开发视图密切相关——开发视图中的静态程序包在运行时表现为进程视图中的动态对象、线程或进程。

生活化案例：在智能家居系统中，进程视图会展示温度监控线程如何定期读取传感器数据，当检测到温度异常时如何通过消息队列通知规则引擎线程，后者又如何决定启动空调调节线程。这一视图还会处理多用户同时访问系统时的并发控制问题，确保数据一致性。

物理视图：硬件部署的拓扑图

物理视图描述软件如何映射到硬件。这一视图关注系统的物理部署结构：哪些组件运行在哪些服务器或设备上，服务器如何连接，网络配置如何，以及如何满足可靠性、可伸缩性等非功能需求。

物理视图的主要受众是系统工程师和运维人员。在分布式系统和云原生应用日益普及的今天，物理视图的重要性愈发凸显。设备调试系统的物理视图会展示桌面程序(pc-module.exe)和嵌入式模块(rom-module.hex)如何部署到不同硬件上。

表达物理视图的常用工具是UML部署图。部署图展示物理节点（如服务器、网络设备）及其连接方式，以及软件组件在这些节点上的分布情况。物理视图与进程视图紧密相关——进程视图关注运行时单元的交互，而物理视图则关注这些单元在物理设备上的位置和配置。

生活化案例：智能家居系统的物理视图会确定家庭网关设备运行哪些服务（如规则引擎）、云服务器托管哪些功能（如用户账户管理）、智能终端设备（如温控器）如何通过Wi-Fi或Zigbee网络与网关通信。这一视图还会考虑冗余设计，如主网关故障时备用网关如何接管。

场景视图：架构验证的粘合剂

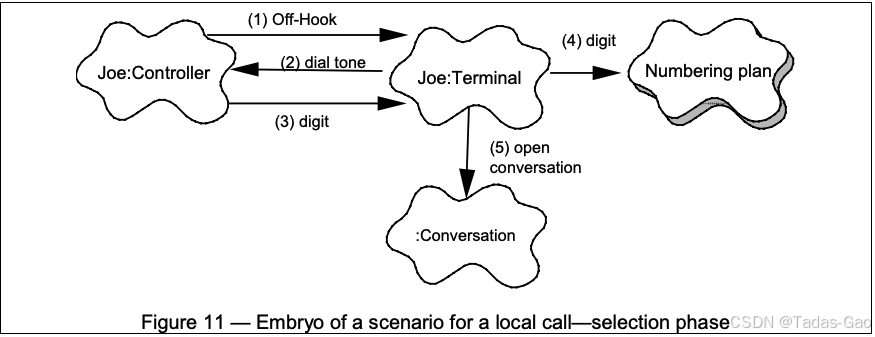

场景视图（用例视图）是“+1”的部分，也是连接其他四个视图的关键纽带。这一视图通过典型用例或场景展示系统如何满足用户需求，同时验证各架构视图的一致性和完整性。

场景视图的主要受众是所有利益相关者，特别是最终用户和业务分析师。在自动气象站监控系统中，场景视图通过用例图展示系统如何监控气象数据并在异常时发送警报。场景不仅是描述工具，更是架构设计的驱动力——许多架构决策正是源于对关键场景的分析。

表达场景视图的常用工具是用例图和用户故事。复杂场景可能需要结合活动图或时序图来展示跨视图的交互。场景视图的特殊价值在于它迫使架构师从用户价值出发思考设计，避免过度技术导向的解决方案。

生活化案例：智能家居系统的场景视图会描述“用户下班回家，系统根据GPS位置检测到用户接近，自动打开门廊灯并调节室内温度至偏好设置”这一典型场景。该场景会涉及逻辑视图中的用户偏好类、开发视图中的位置服务模块、进程视图中的事件处理线程以及物理视图中的移动设备和家庭网关的交互，验证各视图设计的协调性。

表：“4+1”视图模型五视图对比分析

视图类型	核心关注点	主要受众	常用表达工具	生活化案例对应部分
逻辑视图	系统功能与静态结构	客户、用户、管理者	类图、包图	智能家居的传感器、控制器等类及其关系
开发视图	代码模块化与组织	开发人员、测试人员	组件图、包图	系统的模块划分与第三方库使用
进程视图	运行时并发与同步	系统集成人员、性能工程师	活动图、时序图、状态图	各功能线程如何交互与同步
物理视图	硬件部署与网络拓扑	系统工程师、运维人员	部署图	服务部署在哪些硬件设备上
场景视图	用户价值与跨视图验证	所有利益相关者	用例图、用户故事	典型用户场景如何通过各视图协作实现

通过这五个精心设计的视图，“4+1”模型为复杂软件系统提供了全方位的描述框架。每个视图聚焦特定方面，使用最适合的表达方式，服务于不同的利益相关者，同时又通过场景视图有机整合在一起。这种既分离又统一的特点，使得“4+1”视图模型成为应对现代软件系统复杂性的有力工具。

模型应用与实践指南

理论上的“4+1”视图模型虽然结构清晰，但要将其有效应用于实际项目，还需要掌握具体的方法和技巧。本节将深入探讨如何在实际架构设计过程中运用这一模型，包括步骤方法、文档化实践、常见挑战及解决方案，并通过真实案例展示模型的实际价值。

应用方法与步骤

在实际项目中使用“4+1”视图模型设计架构，可以遵循以下系统化的步骤流程，确保各视图得到适当关注并协调一致：

需求分析与场景识别：一切架构设计都应从理解需求开始。首先收集和分析功能需求、非功能需求及各种约束条件。识别出关键用例和场景，这些将驱动后续的架构决策并验证视图间的协调性。在超市系统案例中，“提高收银效率”是核心业务需求，由此衍生出“任意商品项可单独取消”等功能需求。
逻辑架构设计：基于功能需求进行初步设计，划分大粒度的职责和组件。例如，设备调试系统分为应用层、通讯层和嵌入层，每层有明确职责。这一阶段主要产出类图、包图等，展示系统如何通过对象协作满足功能需求。
开发架构设计：考虑开发期质量属性和团队实际情况，设计模块化结构。决定使用哪些框架、第三方库，如何组织代码以方便并行开发和测试。设备调试系统在此阶段确定应用层使用MFC、通讯层采用特定串口SDK。对于分布式团队，更需注重模块接口的清晰和耦合度的降低。
并发与进程设计：分析系统运行时行为，识别需要并发执行的部件，设计进程、线程及它们的交互机制。考虑性能、吞吐量、响应时间等运行期质量属性。超市系统要求“金额合计不超过2秒延时”，这直接影响进程视图的设计。
物理部署设计：根据非功能需求如可靠性、可伸缩性，设计系统如何部署到硬件。包括服务器配置、网络拓扑、分布式部署策略等。对于全球服务的系统，还需考虑地理分布、数据同步等问题。
场景验证与迭代：通过关键场景验证各视图的一致性和完整性。发现不协调之处则迭代调整相关视图。场景如同“测试用例”般验证架构的有效性。

在整个过程中，风险驱动是重要原则：不是所有视图都需要同等详细程度，应根据项目风险决定在哪些视图投入更多精力。对性能敏感的系统，进程视图和物理视图需要更细致；对大型复杂系统，开发视图的模块化设计尤为关键。

架构文档化实践

将“4+1”视图模型应用于架构文档化时，需要注意以下实践要点：

受众定制：不同视图面向不同受众，文档表述应针对性地调整技术深度和术语使用。给管理层看的逻辑视图摘要应与给开发团队看的开发视图详细说明有所区别。
适度抽象：避免过度详细，架构文档不是详细设计文档。例如，逻辑视图中的类图应展示主要类和关系，而非每个属性和方法。
视图间追踪：建立视图元素间的追踪关系，如逻辑视图中的组件如何映射到开发视图的模块，再到物理视图的部署单元。这有助于保持一致性并支持变更影响分析。
工具支持：利用现代架构工具如Enterprise Architect、Visual Paradigm等支持多视图建模，并维护视图间的关联。某些工具可自动检查不一致问题。
活文档：随着项目演进及时更新各视图，避免文档与实际脱节。将架构文档纳入版本控制，与代码库同步更新。

在自动气象站监控系统的案例中，文档展示了如何用不同UML图表达各视图：用例图描述场景视图，类图和包图表达逻辑视图，组件图展示开发视图，活动图描述进程视图，部署图呈现物理视图。这种标准化表达增强了文档的可理解性。

挑战与解决方案

实际应用“4+1”视图模型时，架构师常面临以下挑战及应对策略：

视图间不一致：随着系统演进，各视图可能出现不一致，如逻辑视图新增功能未反映在开发视图的模块划分中。解决方案包括：

建立变更传播机制，一个视图的变更触发相关视图的评审
定期进行跨视图一致性检查
使用工具维护视图间关联关系

过度文档化：试图为每个视图创建完美详尽的文档可能导致“分析瘫痪”。解决方案是：

风险驱动的详细程度，关键复杂部分详细描述，标准简单部分简要处理
采用“刚好足够”的文档策略，满足当前需求即可
逐步细化，随着项目进展补充必要细节

团队理解偏差：不同背景的团队成员可能对同一视图有不同解读。可通过以下方式缓解：

建立术语表和图例说明，统一符号语义
进行跨角色架构评审，促进共同理解
辅以示例和原型澄清抽象概念

敏捷环境适应：在敏捷开发中，传统的重量级架构文档可能不适应快速迭代。可调整为：

采用轻量级的表达形式，如白板草图拍照结合简短说明
持续架构，随着sprint逐步演进视图
自动化文档，从代码和配置中提取部分视图信息

新兴技术整合：微服务、Serverless等新架构风格对传统视图提出挑战。需要灵活调整：

逻辑视图可能更强调服务划分和API契约
开发视图需考虑多语言、多框架的集成
物理视图可能简化，因为云平台抽象了许多基础设施细节

案例分析：设备调试系统

IBM官方文档中介绍的设备调试系统案例生动展示了“4+1”视图模型的实际应用。该系统供设备调试员查看设备状态并发送调试命令，需求包括功能需求和非功能需求（如“开发人员分散在不同地点”的约束条件）。

在逻辑视图设计上，系统分为三层：应用层（状态显示和模拟控制台）、通讯层（RS232应用协议实现）、嵌入层（设备控制和数据采集）。这种分层明确了职责边界，应用层无需了解通讯细节，嵌入层封装设备特定知识。

开发视图设计考虑了团队实际情况：应用层基于MFC，通讯层采用第三方串口SDK。特别地，针对“部分开发人员无嵌入式经验”的约束，架构文档清晰说明了桌面程序(pc-module.exe)和嵌入式模块(rom-module.hex)的编译过程，帮助团队理解整体系统。

进程视图关注性能需求，设计高效的线程模型处理设备数据的高频采集和实时显示。

物理视图则描述如何将软件部署到桌面电脑和嵌入式设备，以及它们通过RS232的物理连接。

场景视图的用例如“查看设备状态”和“发送调试命令”验证了各视图的协调性。例如，发送命令的场景涉及应用层的界面交互、通讯层的协议转换和嵌入层的设备控制，验证了逻辑视图的分层是否合理。

这个案例展示了如何针对不同种类需求，通过相应视图进行架构设计，最终形成全面而协调的系统解决方案。架构师不是一蹴而就得到完美设计，而是在多视图间迭代调整，通过场景验证，逐步精化架构。

表：“4+1”视图模型应用检查表

检查项目	关键问题	注意事项
逻辑视图完整性	所有功能需求是否有对应设计元素？	避免过度设计，聚焦用户可见功能和关键辅助功能
开发视图实用性	模块划分是否支持团队并行开发？	考虑团队结构和技术栈，明确第三方依赖
进程视图性能	并发设计能否满足性能指标？	识别瓶颈资源，设计合适的同步机制
物理视图可靠性	部署方案能否满足可用性需求？	考虑容错、灾备和扩展性需求
场景覆盖度	关键用例是否验证了各视图协作？	选择有代表性和高风险场景进行验证
视图间一致性	元素在各视图间是否可追踪？	建立映射关系，定期检查不一致处
文档受众适配	各视图表达是否适合目标读者？	管理层关注概览，开发团队需要技术细节

通过系统化的应用方法、实用的文档化技巧和对常见挑战的应对策略，“4+1”视图模型可以从理论框架转化为强大的架构设计工具。设备调试系统等实际案例证明，这一模型能有效指导架构师处理复杂系统的多方面需求，产出全面、协调且可实施的架构设计。关键在于灵活应用模型精髓而非僵化遵循形式，根据项目特点和风险调整各视图的详细程度和关注重点。

模型对比与扩展

“4+1”视图模型作为软件架构领域的经典框架，并非孤立存在。理解它与其他架构方法的关系和差异，以及如何适应现代架构风格的发展，对于架构师的全面成长至关重要。本节将探讨“4+1”模型的对比优势、适用场景、在现代环境下的演进以及常见误区，帮助读者更深入地把握这一模型的本质和价值。

与其他架构方法的对比

软件架构领域存在多种描述和设计方法，每种方法有其独特视角和适用场景。将“4+1”视图模型与这些方法对比，可以更清晰地认识其特点和优势。

C4模型：由Simon Brown提出，采用“上下文-容器-组件-类”四个抽象层次描述系统。与“4+1”相比，C4更简单轻量，适合中小型系统和非正式文档，但缺乏对并发、物理部署等关注点的系统化处理。“4+1”模型则更全面，适合复杂系统，但可能需要更多文档工作。

Clean Architecture：Robert Martin提出的以用例为核心、强调依赖规则的架构风格。它主要关注逻辑结构和代码组织（类似“4+1”中的逻辑视图和开发视图），但较少涉及运行时行为、部署拓扑等。两者可结合使用——Clean Architecture指导模块化设计，而“4+1”提供更全面的视角。

TOGAF ADM：企业架构框架，涵盖业务、应用、数据和技术四个领域。它比“4+1”更宏观，关注企业级架构而非单个系统设计。大型企业可将TOGAF用于整体规划，而“4+1”用于具体系统设计。

六边形架构：Alistair Cockburn提出，强调将核心业务逻辑与外部适配器隔离。它主要解决逻辑视图中的关注点分离问题，可视为对“4+1”中逻辑视图的具体化方法。

表：“4+1”视图模型与其他架构方法对比

方法	核心关注点	抽象层次	适合场景	与“4+1”关系
C4模型	系统层次化分解	上下文到代码	中小系统快速文档	“4+1”更全面系统
Clean架构	依赖方向与用例核心	代码组织结构	可维护性与测试性	可增强逻辑和开发视图
TOGAF	企业级架构规划	业务到技术	大型企业转型	“4+1”聚焦单个系统设计
六边形架构	核心与外部隔离	组件边界	业务逻辑保护	逻辑视图的具体模式

“4+1”视图模型的独特优势在于其全面性和多视角性。不同于其他方法通常聚焦架构的某个方面（如逻辑结构或代码组织），“4+1”模型强制架构师同时考虑功能、模块化、并发和部署等多个维度，并通过场景验证其协调性。这种多视角方法特别适合复杂系统或涉及多种利益相关者的项目，确保没有关键方面被忽视。

适用场景分析

虽然“4+1”视图模型是一个通用框架，但在不同场景下的应用方式和重点应有所调整。理解这些差异有助于更有效地应用模型。

传统单体应用：在传统的三层Web应用等单体架构中，“4+1”模型的应用相对直接。逻辑视图关注领域模型和服务层划分；开发视图组织打包结构（如WAR文件）；进程视图处理请求线程和会话管理；物理视图描述服务器和数据库部署。由于复杂度相对可控，可能不需要同等详细地开发所有视图。

分布式系统：对于基于微服务或SOA的分布式系统，物理视图和进程视图变得尤为关键。需要详细描述服务如何分布在多个节点上，以及它们如何通过网络通信。开发视图需考虑每个服务的独立代码库和构建流水线。逻辑视图可能更强调服务契约而非具体实现。

嵌入式系统：如设备调试系统案例所示，嵌入式环境中物理视图特别重要，描述软件如何映射到专用硬件。进程视图需关注实时性约束和资源限制。开发视图要考虑交叉编译、固件生成等嵌入式特有的开发活动。

产品线架构：当设计需要支持多个变体的产品家族时，逻辑视图和开发视图需要描述核心资产和可变点。物理视图可能展示不同部署配置。场景视图应覆盖各产品变体的典型用例。

敏捷项目：在敏捷环境中，可以精简“4+1”模型的文档产出，但不应放弃多视角思考。每个sprint可聚焦于与当前目标最相关的视图，通过白板草图、拍照和简短说明等轻量方式记录决策。关键是在迭代中保持对各视角的平衡关注。

现代架构风格下的演进

随着微服务、Serverless、云原生等现代架构风格的兴起，“4+1”视图模型的应用也需要相应演进，保持其相关性和有效性。

微服务架构：在微服务环境下，物理视图变得相对简单（因容器化和编排平台的抽象），但也可能更复杂（因服务实例动态伸缩）。开发视图强调每个服务的独立代码库和持续交付流水线。逻辑视图关注服务划分和API契约。进程视图分析分布式事务和事件流。场景视图验证跨服务用例。

Serverless架构：物理视图进一步简化（无服务器管理），但需描述函数与事件源的绑定。开发视图关注函数打包和部署流水线。进程视图分析事件驱动流程和冷启动问题。逻辑视图强调函数语义和组合方式。

云原生应用：所有视图需要考虑云平台特性。物理视图描述跨可用区部署和云服务利用；开发视图整合基础设施即代码；进程视图处理弹性伸缩和容错；逻辑视图可能采用云设计模式。

数据密集型系统：在大数据、AI系统中，进程视图需特别关注数据流水线和批/流处理；物理视图描述计算与存储的分离；逻辑视图可能区分训练和推理组件。

尽管技术环境变化，“4+1”模型的核心价值依然稳固——强制多视角思考，避免单一维度主导设计。具体表达方式可以灵活调整，例如物理视图从传统服务器部署图演变为云资源拓扑图，但其本质目的（描述软件到硬件的映射）保持不变。

常见误区与澄清

在应用“4+1”视图模型过程中，存在一些常见误解和误区，需要明确澄清以确保模型的有效使用。

误区一：必须为每个视图创建完美详尽的文档：这是对模型最普遍的误解。实际上，“4+1”模型强调的是多视角思考而非繁重文档。根据项目规模和风险，某些视图可能仅需白板草图加简短说明，而关键复杂部分才需要详细文档。过度文档化不仅浪费资源，还会导致文档难以维护。

误区二：视图设计是线性过程：有些团队试图按固定顺序（如先逻辑视图、再开发视图等）严格创建视图，导致僵化过程。实际上，视图设计是迭代和交织的过程。场景可能驱动逻辑设计，而物理约束又可能影响进程视图。灵活调整顺序，通过多次迭代精化各视图。

误区三：视图间必须完全一致：追求视图元素的严格一对一映射可能导致过度设计。实际上，不同视图有不同抽象层次，适度松散耦合是可接受的。例如，逻辑视图的一个组件可能对应开发视图的多个模块，或物理视图的多个部署单元。关键是保持语义一致性而非形式一致性。

误区四：模型只适用于大型系统：虽然“4+1”模型对复杂系统特别有价值，但其核心理念（多视角思考）也适用于小型系统。即使是小型项目，考虑功能、代码结构、运行时行为和部署等不同角度也能提高设计质量。只需按比例调整详细程度。

误区五：场景视图只是用例图集合：场景视图的真正价值不在于绘制标准用例图，而在于通过关键场景验证各架构视图的协调性和完整性。应选择有代表性和高风险场景，深入分析它们如何跨越各视图实现，发现潜在问题。

误区六：模型已过时不适用于现代架构：有人认为“4+1”模型是针对传统单体架构设计的。实际上，其核心思想（多视角描述）与架构风格无关。如前所述，只需调整各视图的具体表达方式，模型完全适用于微服务、Serverless等现代风格。

理解并避免这些误区，有助于更有效地应用“4+1”视图模型，发挥其真正价值而不被形式束缚。正如Kruchten最初提出的，模型的目标是“使用多个并发的视图来组织软件架构的描述，每个视图仅用来描述一个特定的所关注的方面的集合”，而非创建繁琐的文档流程。

通过对比分析、适用场景评估、现代适应探讨和误区澄清，我们可以看到“4+1”视图模型作为一种元框架，具有持久的生命力和广泛的适应性。它不规定具体架构风格或技术选择，而是提供一种系统化思考架构多维度的方式，这正是其历经近三十年仍被广泛使用的原因。对于当代架构师而言，理解模型本质而非表面形式，才能在不同上下文中灵活有效地应用这一强大工具。

结论与架构师的成长路径

“4+1”视图模型作为软件架构领域的经典框架，其价值不仅在于提供了一种描述系统的方法，更在于塑造了架构师思考和决策的方式。本节将总结模型的核心价值，探讨架构师如何在实际工作中培养多视角思维能力，并展望这一模型在未来的演进方向，为读者提供全面的学习路径和实践指导。

模型的核心价值再认识

经过前文的系统探讨，我们可以从更高层次重新审视“4+1”视图模型的本质贡献和持久价值。这一模型之所以能够经受近三十年的技术变迁考验，是因为它解决了软件架构设计中一些根本性的挑战：

首先，模型承认并尊重了软件系统的多维复杂性。不同于试图用单一视角捕捉所有架构要点的简化方法，“4+1”视图模型正视了功能需求、开发组织、运行时行为和物理部署等不同维度问题的差异性，为每种问题提供了专门的描述视角。这种分离关注点的方法降低了认知负担，使架构师能够“分而治之”地处理复杂性问题。

其次，模型建立了利益相关者间的沟通桥梁。在软件项目中，用户、开发人员、测试工程师、系统运维人员等不同角色天然关注系统的不同方面。“4+1”视图模型为每种主要利益相关者提供了他们最关心的视图，同时又通过场景视图确保各视角的协调一致。这种共同框架极大减少了项目中的沟通误解和目标偏移。

第三，模型平衡了完整性与实用性。四个核心视图加场景验证的结构确保了架构设计的全面性，没有关键方面被忽视；同时，模型不规定具体的详细程度或表达方式，允许架构师根据项目实际需要灵活调整。这种“恰到好处”的哲学使模型既可用于大型复杂系统的严谨设计，也可支持小型敏捷项目的轻量级架构思考。

最重要的是，“4+1”视图模型根本上是一种思维框架而非文档模板。它培养架构师从多个视角系统思考设计决策的习惯，避免陷入单一维度的优化陷阱。正如Kruchten所指出的，软件架构处理的是“抽象、分解和组合、风格和美学”，这些都需要平衡和多维的思考方式。

在技术快速演变的今天，具体架构风格和技术栈可能过时，但这种多视角的系统化思考能力始终是优秀架构师的核心竞争力。“4+1”视图模型的价值正在于培养这种超越具体技术的本质能力，这正是它历久弥新的根本原因。

架构师的成长路径

掌握“4+1”视图模型并成为高效能的架构师，需要系统的学习和实践。基于模型特点和行业经验，我们梳理出一条可行的成长路径：

基础概念掌握：

深入理解每个视图的目的、受众和表达方式，区分逻辑视图的“功能结构”与开发视图的“代码组织”等易混淆概念
学习相关的建模语言和工具，特别是UML的各种图表如何用于不同视图
研读经典案例，如设备调试系统如何应用多视图设计

思维模式培养：

在评估任何架构决策时，习惯性自问：这对各视图分别有什么影响？
练习从不同利益相关者角度思考同一问题：用户关心什么？开发团队需要什么？运维团队关注哪些方面？
培养场景驱动的思维方式，通过典型用例验证架构设计的有效性

渐进式实践应用：

从小型项目开始尝试应用模型，不必一开始就追求完整文档
针对项目风险最大的方面，强化相关视图的设计和验证
逐步建立检查清单，确保各视图的关键问题都得到考虑

反思与提炼：

项目后进行架构回顾：哪些视图提供了最大价值？哪些被证明不太相关？
总结不同系统类型（如数据密集型 vs 事务密集型）中各视图的权重差异
建立个人知识库，收集各视图的优秀设计案例和反模式

指导与传承：

向团队成员解释架构决策背后的多视角考量，培养整体思维
在架构评审中，明确区分不同视图的关注点，提供针对性反馈
分享实践经验，帮助他人避免常见误区和陷阱

在实际工作中，架构师可以结合以下实用技巧提升“4+1”模型的应用效果：

风险驱动详细程度：不是所有视图都需要同等详细。识别项目最高风险领域（如性能敏感系统的进程视图，分布式系统的物理视图），在这些视图投入更多精力
活文档维护：将架构文档纳入版本控制，与代码同步更新。考虑使用代码即基础设施(Infrastructure as Code)工具（如Terraform）保持物理视图与实际部署一致
轻量级表达：在敏捷环境中，多使用白板草图、拍照加简短说明的方式快速记录各视图设计，避免过度文档化
工具辅助：利用现代架构工具（如Structurizr）维护多视图模型及其关联，自动检查不一致性
持续验证：将关键场景转化为架构测试用例，在持续集成流水线中自动验证各视图的协调性

未来演进方向

随着软件技术的持续发展，“4+1”视图模型也需要不断演进以适应新范式和新挑战。基于当前趋势，我们可以预见以下几个发展方向：

云原生适配：随着云计算的普及，物理视图的关注点从传统服务器部署转向云服务配置和编排；开发视图需要整合基础设施即代码(IaC)和持续交付流水线；进程视图处理更多弹性伸缩和混沌工程问题。模型需要提供这些新关注点的标准表达方式。
AI系统架构：AI/ML系统的特殊需求（如数据流水线、模型训练与服务的分离、实验跟踪等）需要扩展传统视图或定义新的专门视图。逻辑视图可能区分训练和推理组件；进程视图需特别关注批处理与实时处理的协调。
演进式架构：在持续交付和演进式架构背景下，各视图需要更强调变化维度和演进能力。开发视图展示如何支持多版本共存；物理视图描述蓝绿部署或金丝雀发布机制；逻辑视图识别预期变化热点和稳定核心。
可视化增强：随着AR/VR和交互式可视化技术的发展，各视图的表达方式可能超越传统二维图表。三维沉浸式架构探索、动态视图切换、多用户协作编辑等新形式可能提升多视图架构的理解和沟通效率。
自动化分析：结合AI技术，未来工具可能自动从代码和运行时数据提取部分视图信息，检测视图间不一致，甚至建议架构改进。这将降低维护多视图模型的成本，提高其准确性和时效性。
扩展视图集：针对特定领域，可能需要扩展基础视图集。例如，安全关键系统增加专门的安全视图；数据密集型系统增加数据视图；物联网系统增加边缘设备视图等。核心“4+1”模型可作为基础框架，按需扩展。

尽管技术环境不断变化，“4+1”视图模型的核心理念——多视角描述复杂系统——仍将保持其价值。未来的演进不是取代这一模型，而是增强其在新技术背景下的适用性和表达力。作为架构师，理解模型本质而非表面形式，才能在不同时代背景下灵活有效地应用这一持久框架。

终极目标：全栈架构思维

掌握“4+1”视图模型的终极目标不仅是学会一种描述架构的方法，更是培养全栈架构思维能力——能够同时把握系统的功能价值、代码结构、运行时行为和部署运营等多个维度，并在这些相互关联又可能冲突的关注点间做出明智权衡。

这种全栈思维体现在：

平衡能力：在功能丰富性与代码可维护性间、系统性能与开发效率间、技术先进性与团队能力间找到恰当的平衡点
转换视角：在与用户沟通时聚焦逻辑视图和场景；与开发团队讨论时转向开发视图；与运维团队交流时强调物理视图
识别本质：透过技术细节看到架构的稳定核心，区分哪些决策必须现在做出，哪些可以延迟到有更多信息时
系统思考：理解局部决策的全局影响，如开发视图中的一个模块划分如何影响物理视图中的部署单元

“4+1”视图模型作为培养这种全栈思维的训练框架，其价值远超具体的文档产出。正如一位经验丰富的建筑师不仅会画蓝图，更能从结构、功能、美学、成本等多维度整体思考建筑设计，优秀的软件架构师也需要通过多视角模型的持续实践，内化这种系统化思维习惯。

在结束本文之际，我们回到Kruchten最初的观点：软件架构处理的是“抽象、分解和组合、风格和美学”。“4+1”视图模型为这些活动提供了系统而灵活的方法论，既是科学也是艺术。掌握这一模型的架构师，将能够在日益复杂的软件世界中，设计出既坚实可靠又优雅灵活的解决方案，真正满足用户、团队和组织的多样化需求。这或许就是“4+1”视图模型历经近三十年技术变迁，依然闪耀其价值的根本原因。
